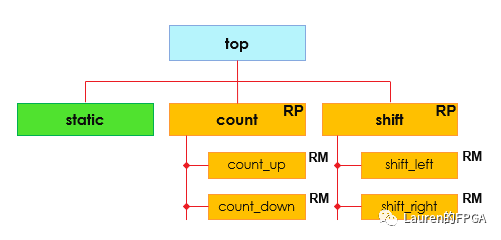

为便于说明，这里我们假定设计如下图所示。该设计中包含两个 RP，分别为count和shift。每个RP下都有两个RM(关于RP、RM等术语可看这篇文章 关于PR必须知道的几个基本术语 )。其中，count下的两个RM分别为count_up和count_down；shift下的两个RM分别为shift_left和shift_right。

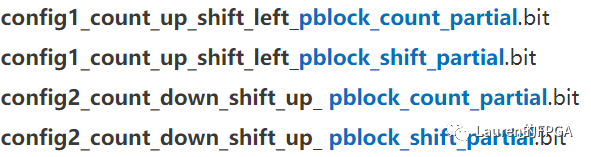

FullConfiguration Bitstreams 对于上图所示设计，不难判断会有两种configuration组合： static+count_up+shift_left static+count_down+shift_right 其余两种组合 static+count_down+shift_left static+count_up+shift_right 可由前两种组合变换而来，只需要将其中的count RP对应的bit文件替换为count_down的bit文件或shift RP对应的bit文件替换为shift_right的bit文件即可。在设计评估阶段，通常会选择每个RP下时序较难收敛的RM与static组合，构成top，按照传统流程(非PR)，检查设计中的关键路径，观察设计能否时序收敛。非PR流程和PR流程都会生成针对整个设计的bit文件，两者的格式、结构均一致。对于上述设计，会生成两个Full Configuration Bitstreams： config1_count_up_shift_left.bit config2_count_down_shift_up.bit PartialBitstreams 对于每个RM，PR流程都会生成相应的bit文件，称之为Partial Bitstreams。通常，Partial Bitstreams的大小与RP对应的区域(每个RP的Pblock)成正比。例如，RP区域为整个FPGA资源的20%，那么相应的Partial Bitstreams的大小大约为Full Configuration Bitstreams的20%。针对上述设计，会生成以下Partial Bistreams：

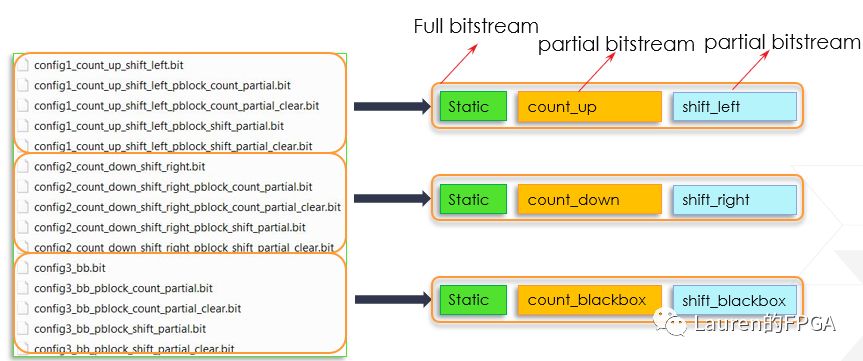

不难看出，其命名也很有规律： full bitstream名+RP对应的Pblock名。 BlankingBitstreams 不同于full configuration bitstreams和partial bitstreams，Blanking bitstreams并不会由工具自动生成。生成Blanking bitstreams时，需要将RM设置为greybox。这里greybox并不是空设计，而是将RM的输入输出管脚连接到LUT。对于Vivado 2016.1之前的版本，如果目标芯片为7系列或Zynq，Blanking Bitstreams是建议生成的，其功能类似于后续要介绍的Clearing Bitstreams。从Vivado 2016.1版本开始，该Bitstreams不再需要。 ClearingBitstreams 不同于上述Bitstreams，Clearing Bitstreams只针对UltraScale系列芯片(不包括UltraScale Plus)。UltraScale系列芯片的结构决定了在加载新的RM对应的bit文件时需要先做清除工作，可以简单地理解为删除当前RP区域的逻辑(实际上并不是如此，而是关掉了该区域的时钟)。需要明确一点的是Clearing Bitstreams并不是Partial Bitstreams，其大小通常小于Partial Bitstreams的10%。同时，在切换Partial Bitstreams时一定要用到Clearing Bitstreams。例如count RP下的两个RM，count_up和count_down。当前的Partial Bitstreams为count_up，如果需要切换到count_down，就需要先加载count_up_clear.bit，再加载count_down.bit。综上所述，PR流程可能会产生四类.bit文件： Full Configuration Bitstreams Partial Bitstreams Blanking Bitstreams Clearing Bitstreams(只针对UltraScale系列芯片) 针对上图所示设计，如果目标芯片为UltraScale系列芯片，其生成的bit文件如下图所示。
