Gre+IPsec实验

IPsec理论详见 IPsec概述

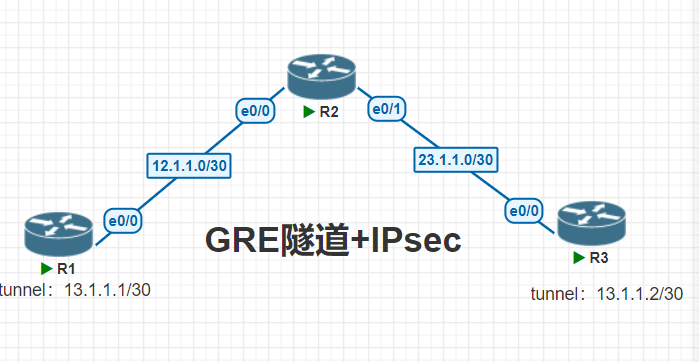

配置IPsec静态点对点模式，拓扑如下：

配置IP

R1

interface Ethernet0/0
 ip address 12.1.1.1 255.255.255.252

R2

interface Ethernet0/0
 ip address 12.1.1.2 255.255.255.252
interface Ethernet0/1
 ip address 23.1.1.2 255.255.255.252

R3

interface Ethernet0/0
 ip address 23.1.1.1 255.255.255.252

路由协议

配置静态或者其他协议让R1和R3学到对方的路由，互相通信。
此处使用静态路由：
R1

ip route 23.1.1.0 255.255.255.252 12.1.1.2

R3

ip route 12.1.1.0 255.255.255.252 23.1.1.2

GRE隧道

建立R1到R2之间的GRE隧道
R1

interface Tunnel0
 ip address 13.1.1.1 255.255.255.252
  tunnel source 12.1.1.1 # 源地址
 tunnel destination 23.1.1.1 # 目标地址

R2

interface Tunnel0
ip address 13.1.1.2 255.255.255.252
tunnel source 23.1.1.1
tunnel destination 12.1.1.1

建立完成GRE隧道能够正常通信

IPSEC加密

以R1为例

阶段一

配置阶段一的安全参数

crypto isakmp policy 1
 encr 3des  #使用3des加密
 hash md5  # 使用MD5散列函数校验
 authentication pre-share # 采用与共享密身份认证
 group 2 # DH的组号
crypto isakmp key ccie address 23.1.1.1 # 配置预共享认证的对等体及密钥

阶段二

配置转换集，使用安全协议及模式对数据进行封装

crypto ipsec transform-set SET esp-3des esp-md5-hmac

抓取感兴趣流

access-list 110 permit ip host 12.1.1.1 host 23.1.1.1

配置策略MAP，调用以上参数

crypto map MAP 10 ipsec-isakmp # 10表示的是序号
 set peer 23.1.1.1 # 设置对等体
 set transform-set SET # 调用转换集
 match address 110 # 匹配感兴趣流

在接口下调用IPsec：

interface Ethernet0/0
 ip address 12.1.1.1 255.255.255.252
 crypto map MAP # 调用IPsec
end

R3

R3#show run | se cry
crypto isakmp policy 1
 encr 3des
 hash md5
 authentication pre-share
 group 2
crypto isakmp key ccie address 12.1.1.1
crypto ipsec transform-set SET esp-3des esp-md5-hmac
 mode tunnel
crypto map MAP 10 ipsec-isakmp
 set peer 12.1.1.1
 set transform-set SET
 match address 110
 crypto map MAP

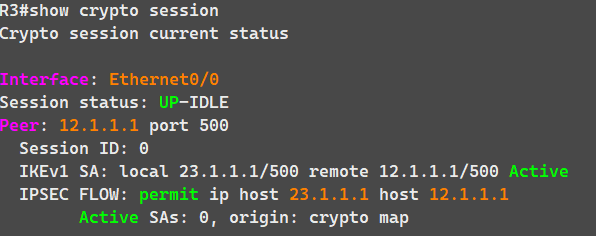

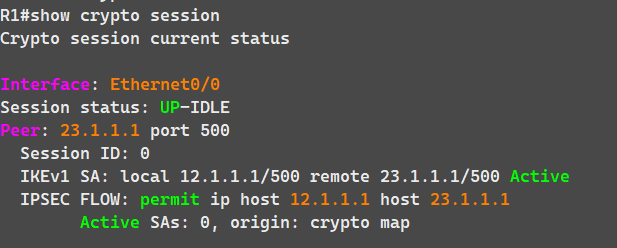

配置全部完成后查看IPsec状态
