Mac+CMake3.13.2+Qt5.12.0+VTK8.1.2 配置安装

1.下载VTK https://www.vtk.org/download下载好后，解压压缩包，我解压在/Users/chentingxuan/Downloads/VTK-8.1.2

新建一个code文件夹用于放编译后的代码，这样可以避免污染VTK源码，我放在了/Users/chentingxuan/Downloads/VTK-8.1.2-code 目录下

2.QT5.12.0直接去官网下载然后安装就好，傻瓜式安装就行。

3.下载cmake https://cmake.org/download ，然后安装，没啥难度

4.配置

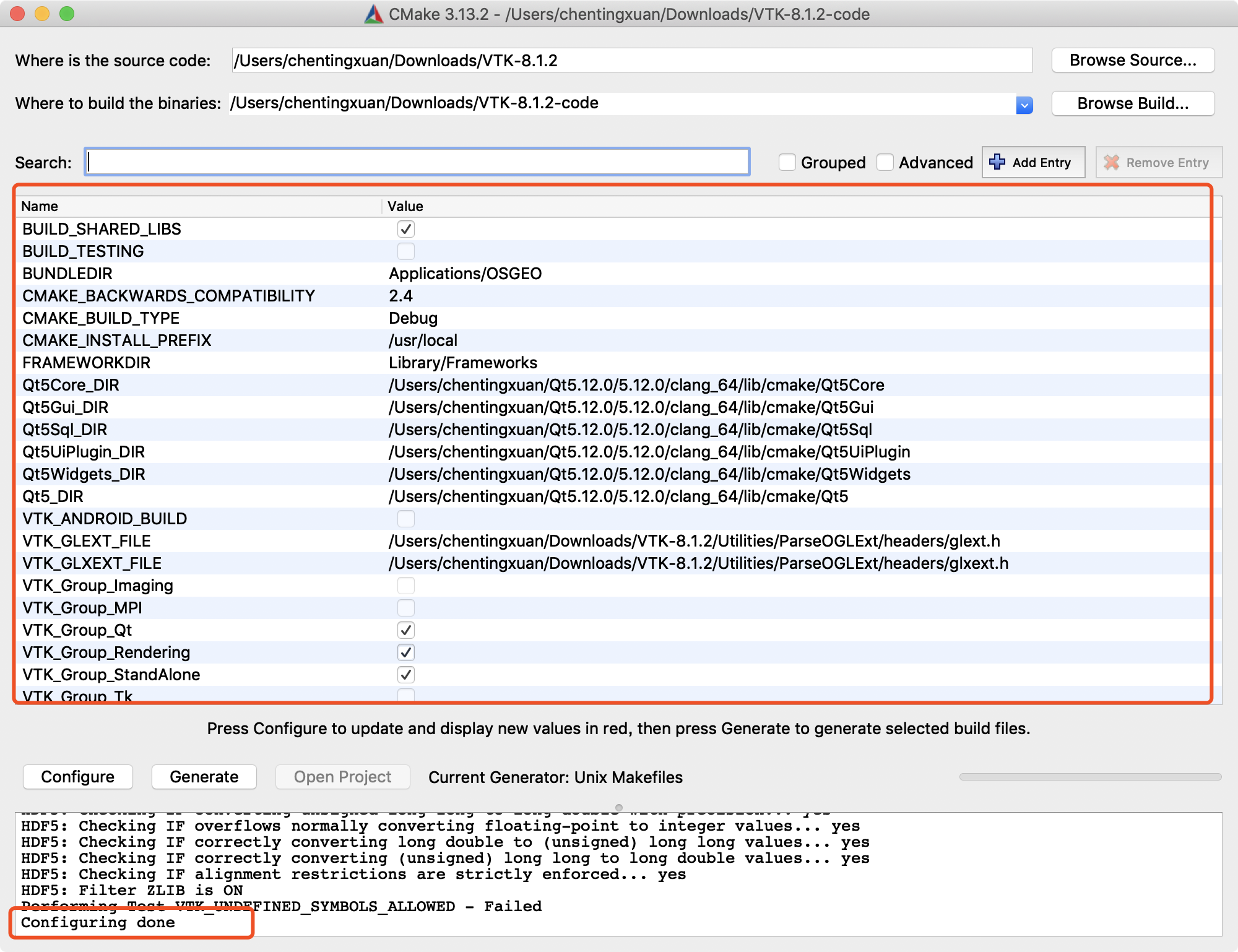

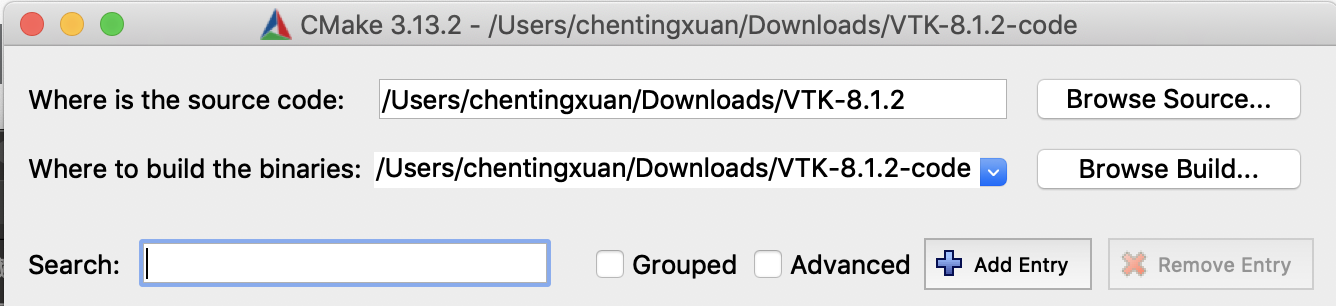

1）在第一个框输入VTK路径，/Users/chentingxuan/Downloads/VTK-8.1.2

2）第二个框输入放代码的路径，/Users/chentingxuan/Downloads/VTK-8.1.2-code

3)点Configure,出来一个选择Generator的框，选择Unix Makefile，其它默认就好，然后确定(down)

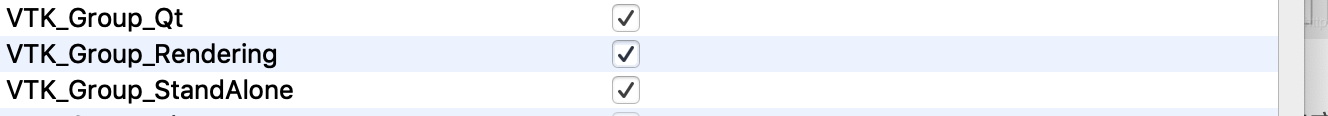

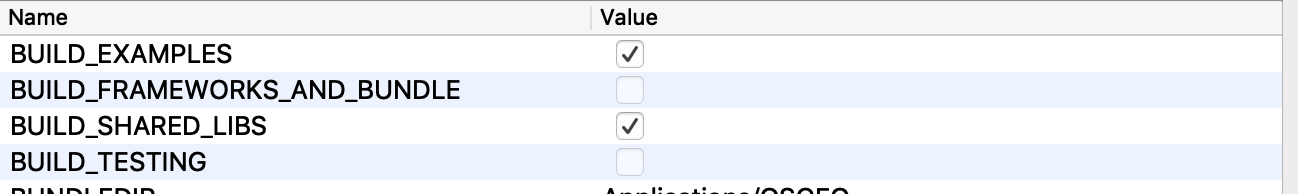

4）根据你自己的模块，选择相应的模块就好，以下是我选择的

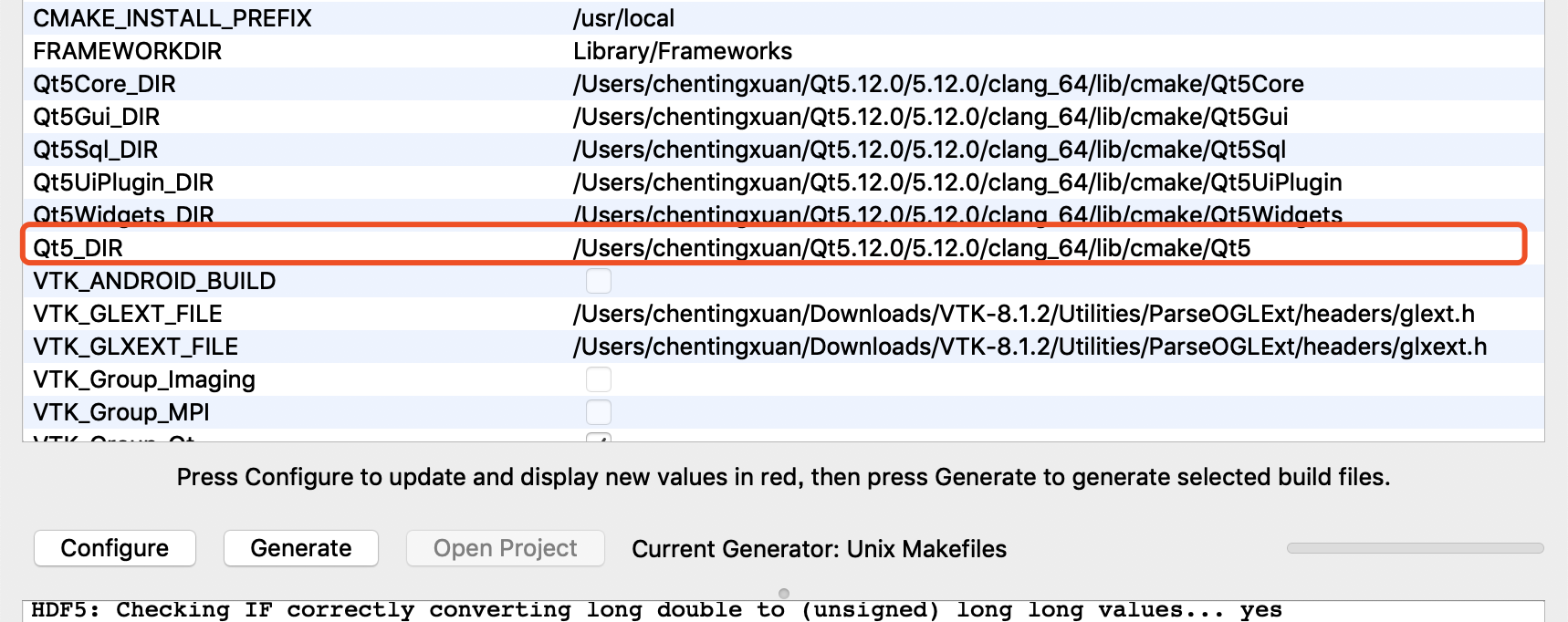

第一次会出现很多红的，没事，选择你所需要的模块后，再configure一次。第二次，如果还有红的，就要去查原因了。比如说，碰到Qt5_DIR_NOTFOUND，这个时候，你就需要手动改一下值：

当你没有出现红色的时候，就表示成功了

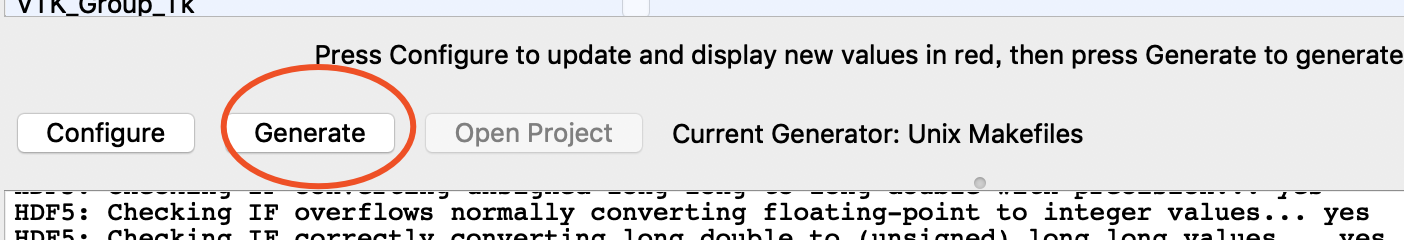

5）选择generate

5 安装

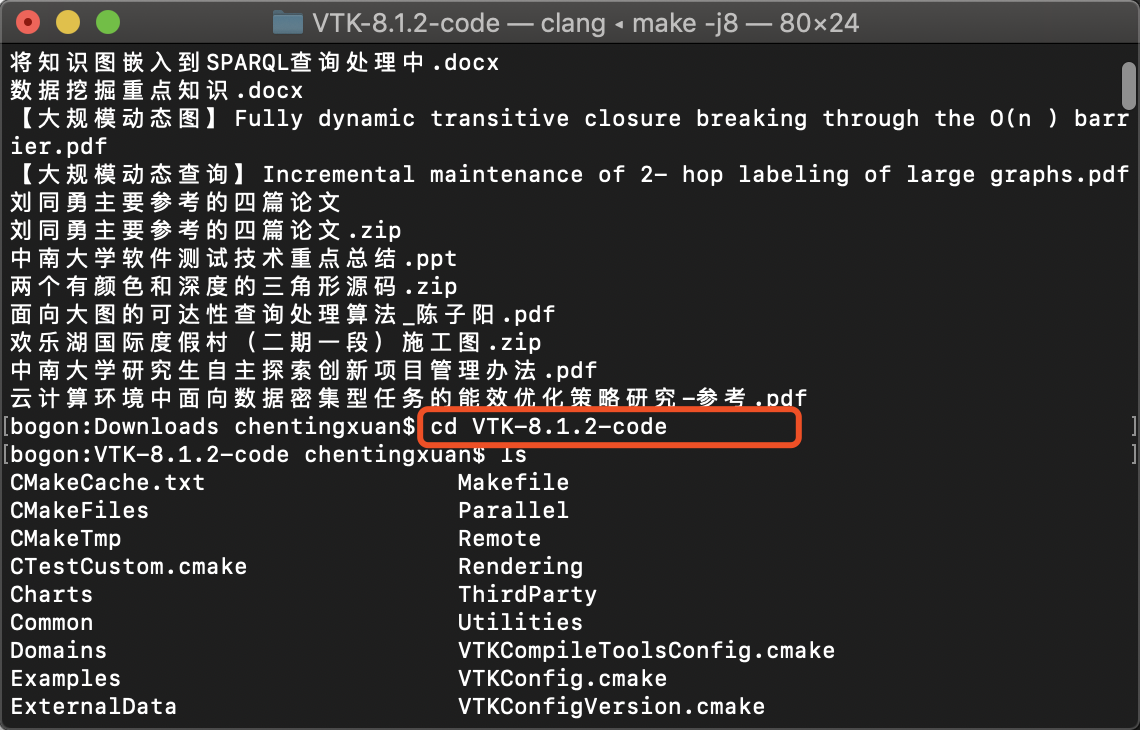

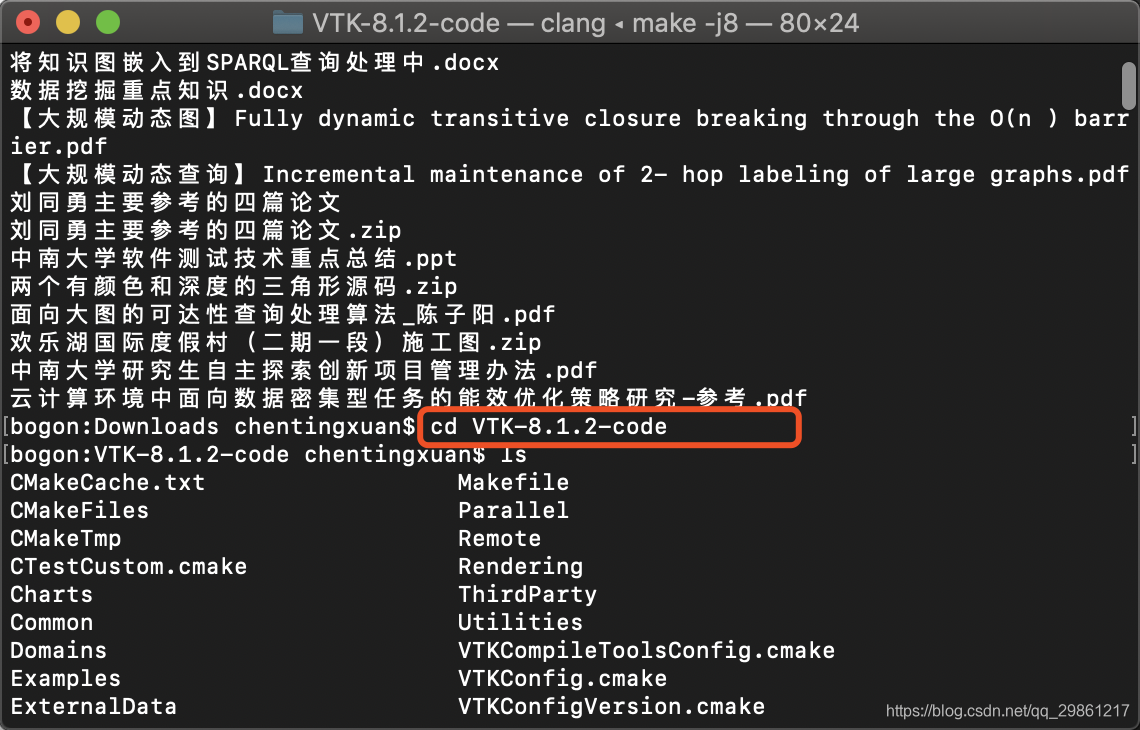

1）打开终端，切换到你刚刚generate到目录

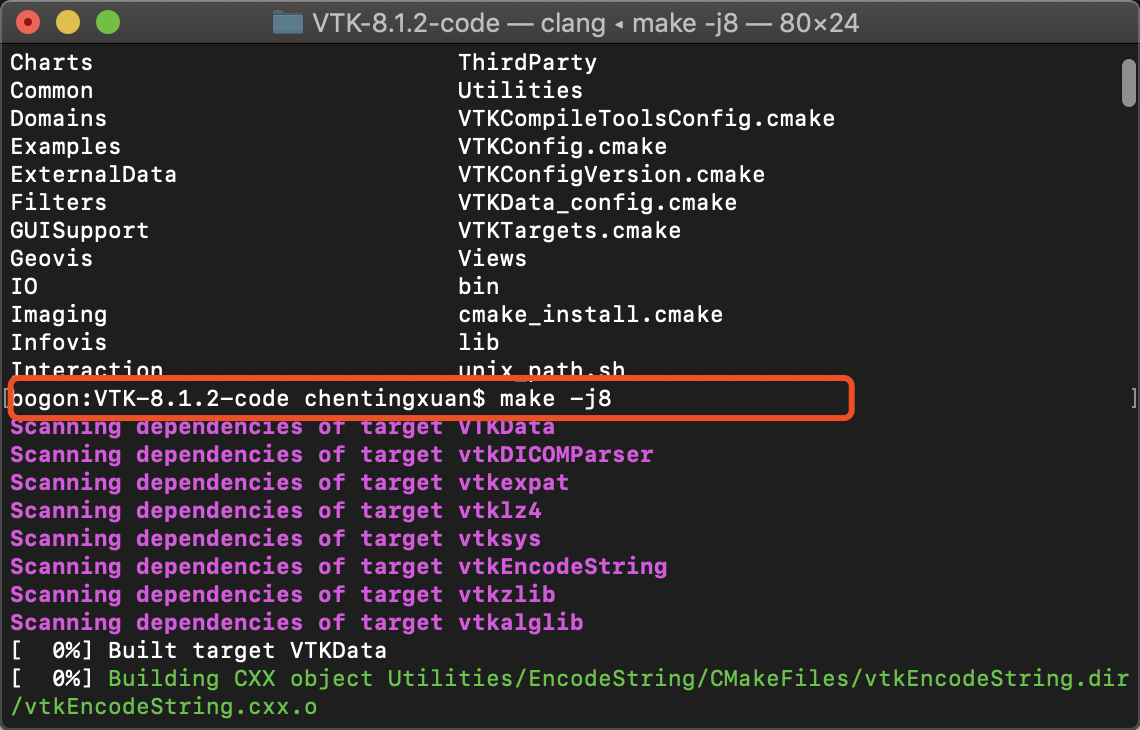

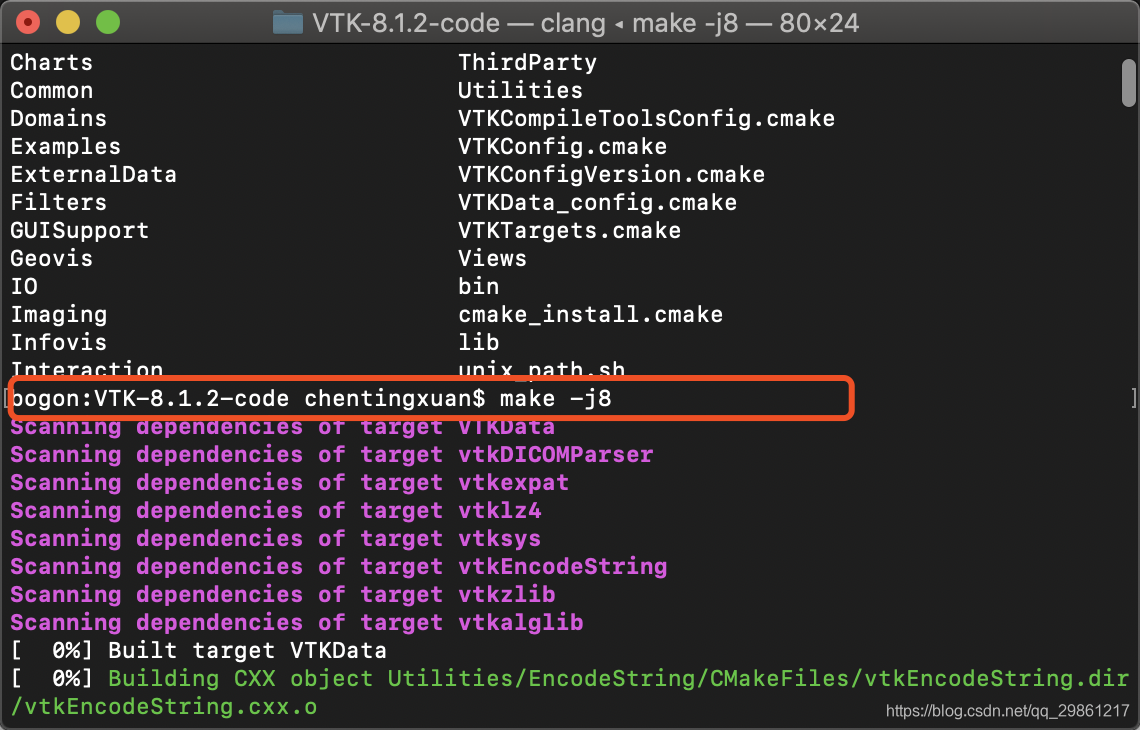

2）输入命令，make -j8，其中-j8 为多线程执行命令，加速编译过程

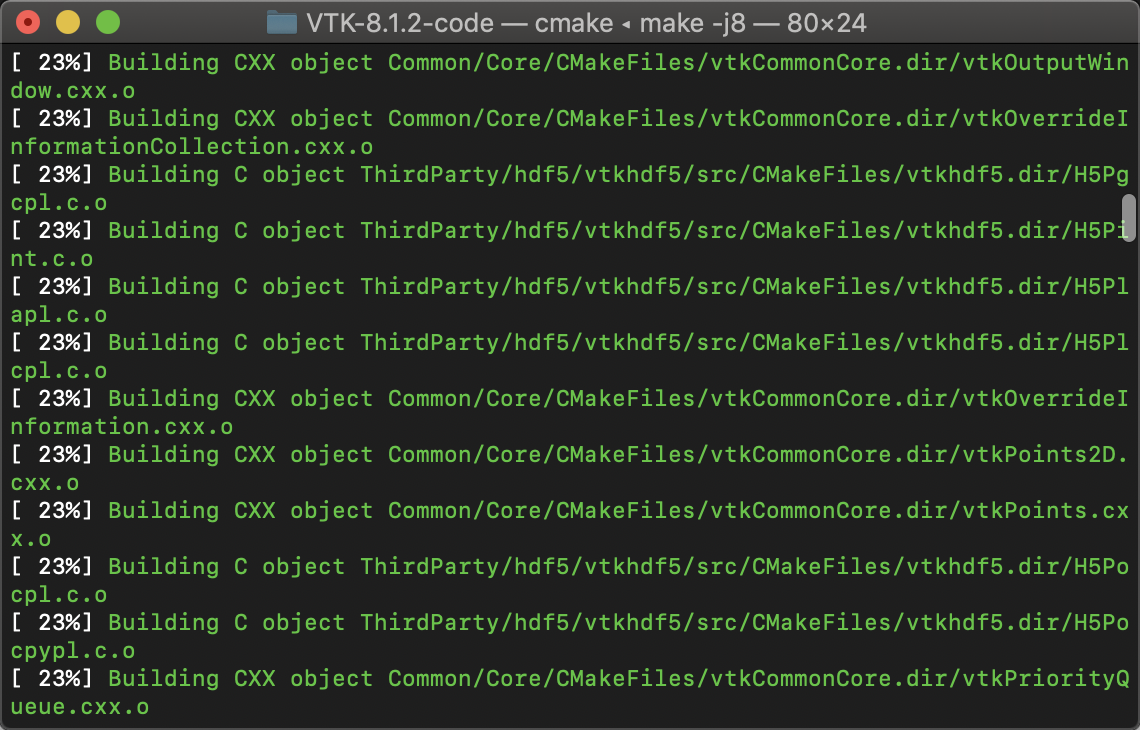

以下就为编译过程：

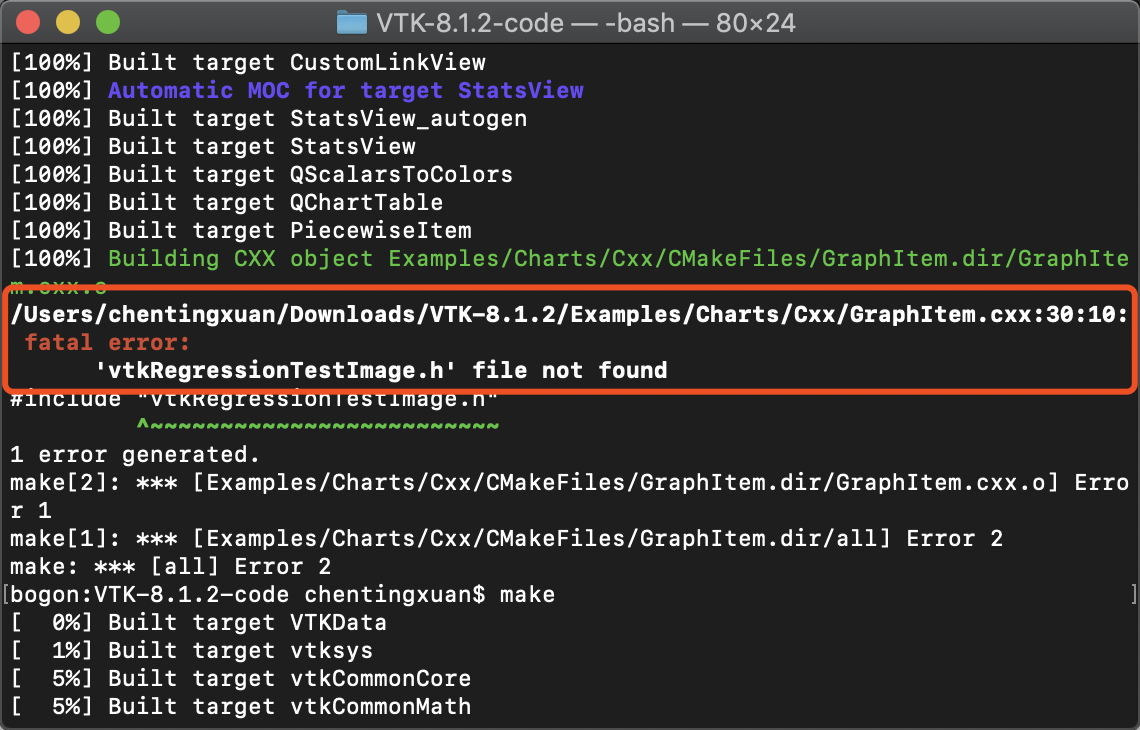

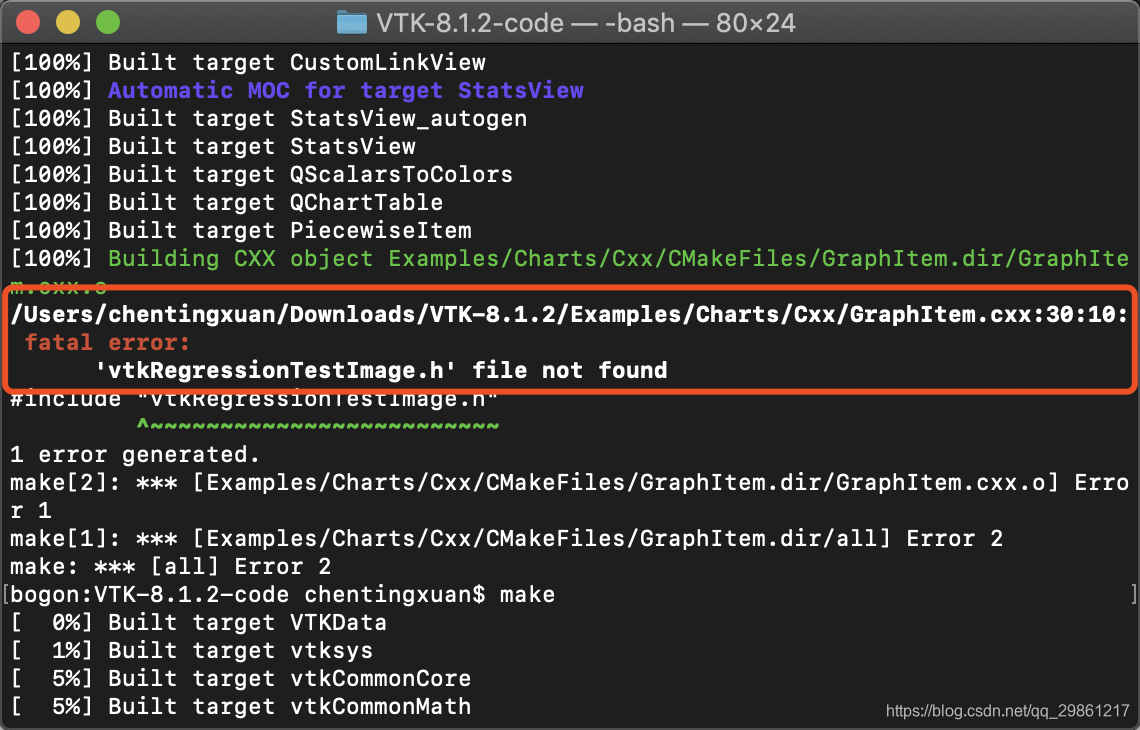

如果在编译过程中，出现了错误，比如说某个头文件找不到：

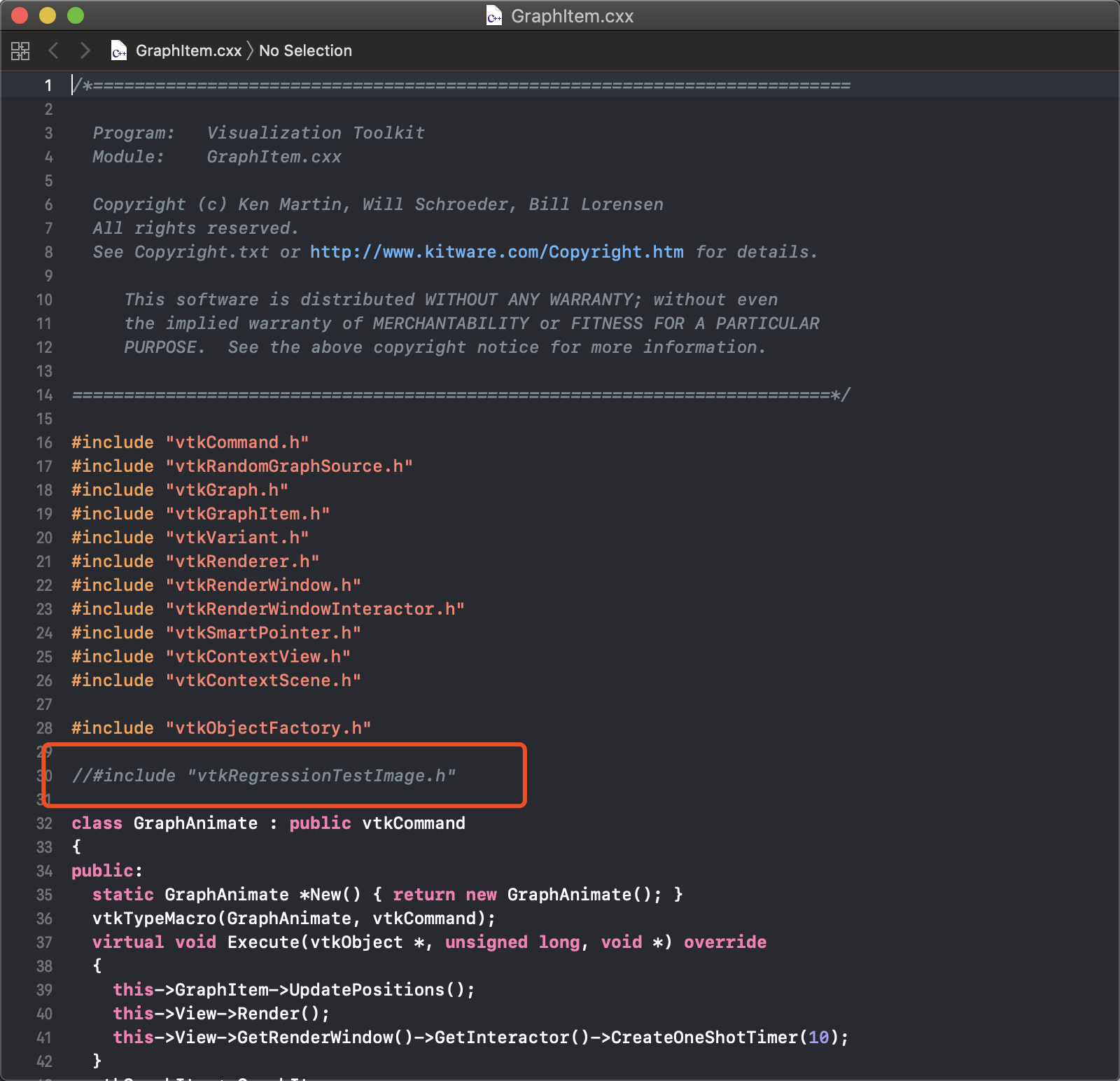

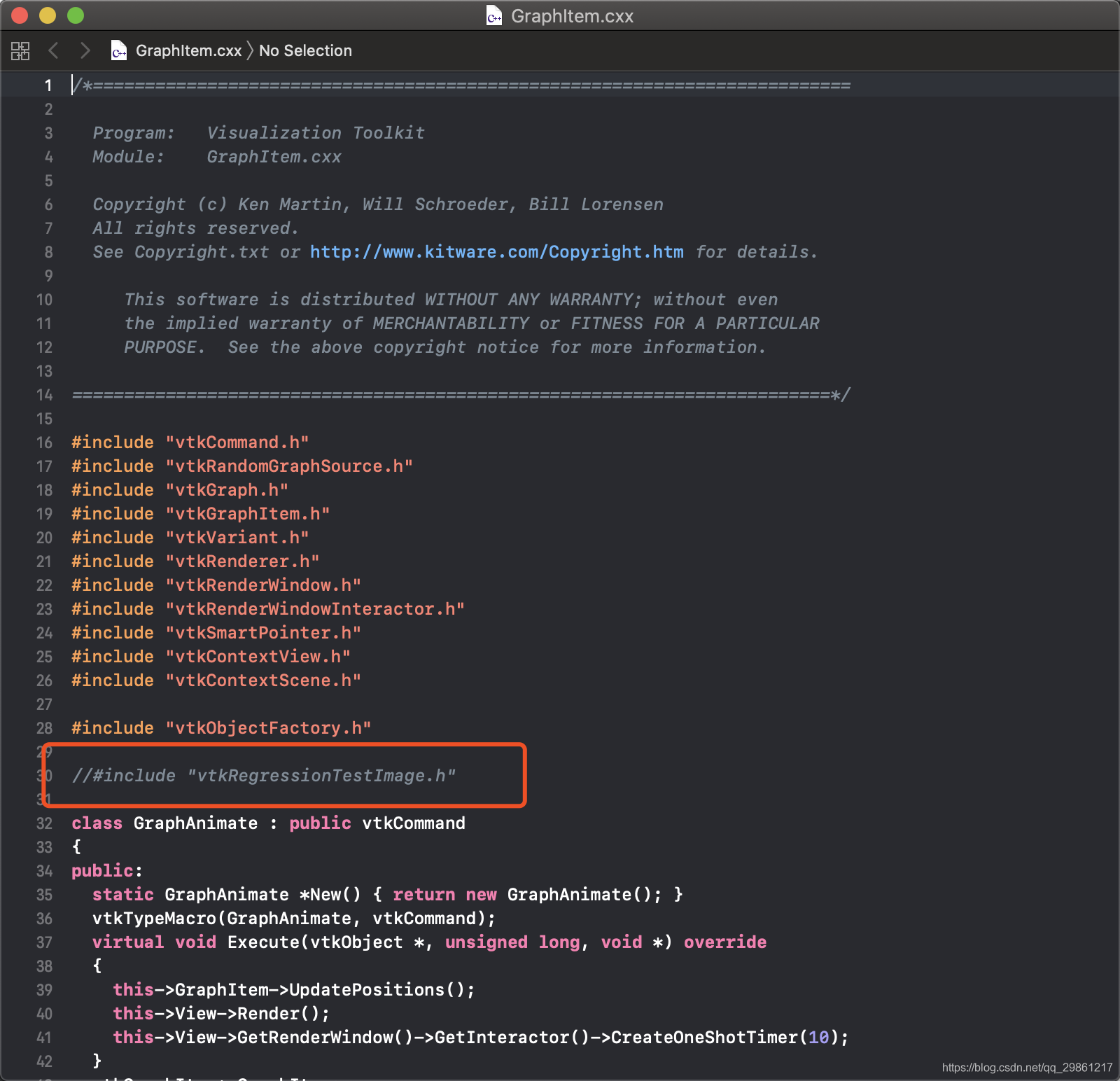

那就进入相应的目录下，将该头文件给注释掉后，再重新编译

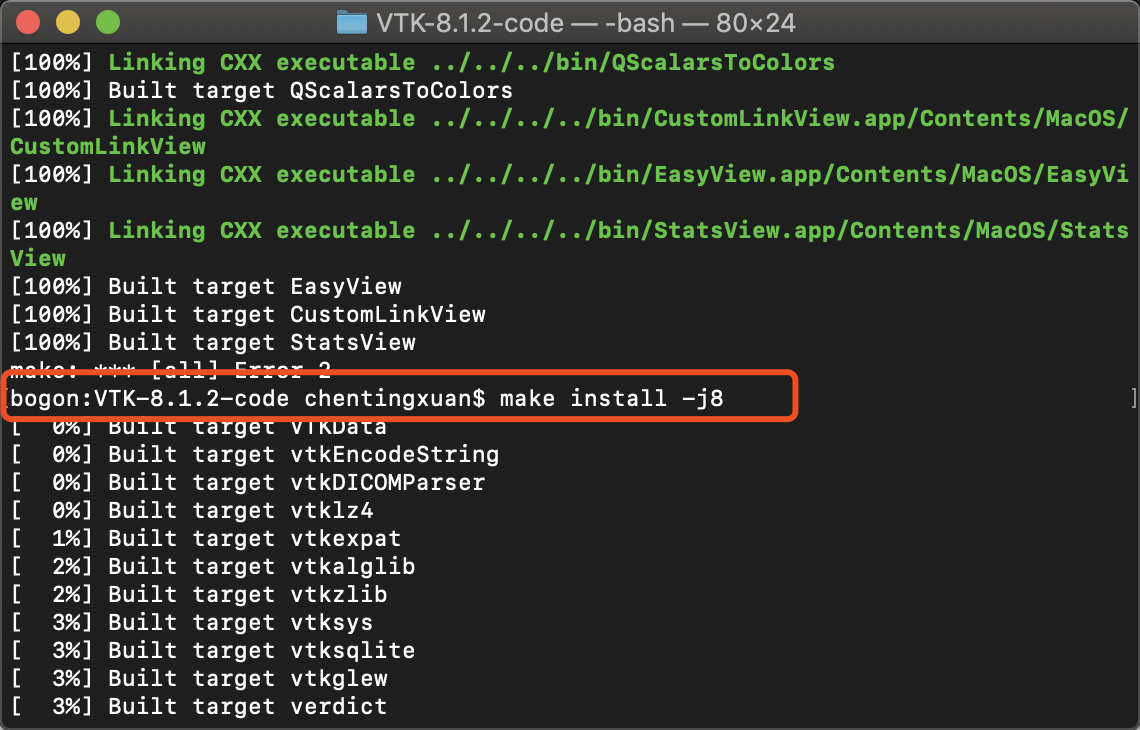

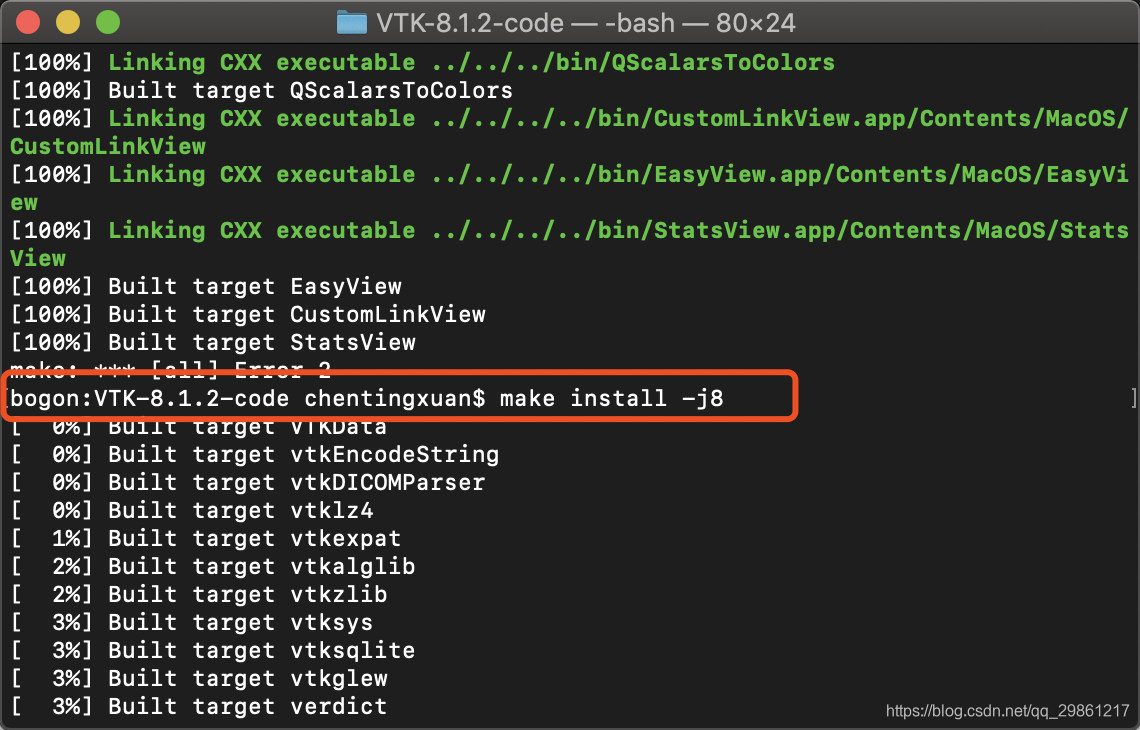

编译结束后，再输入make install -j8，进行安装

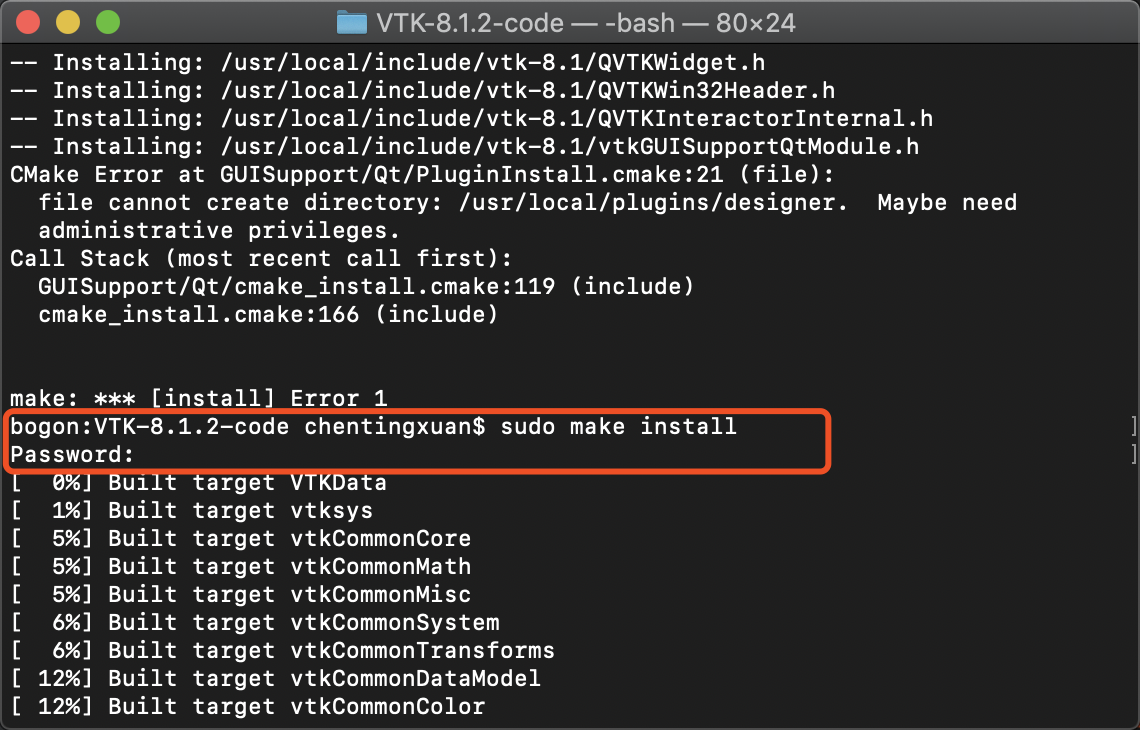

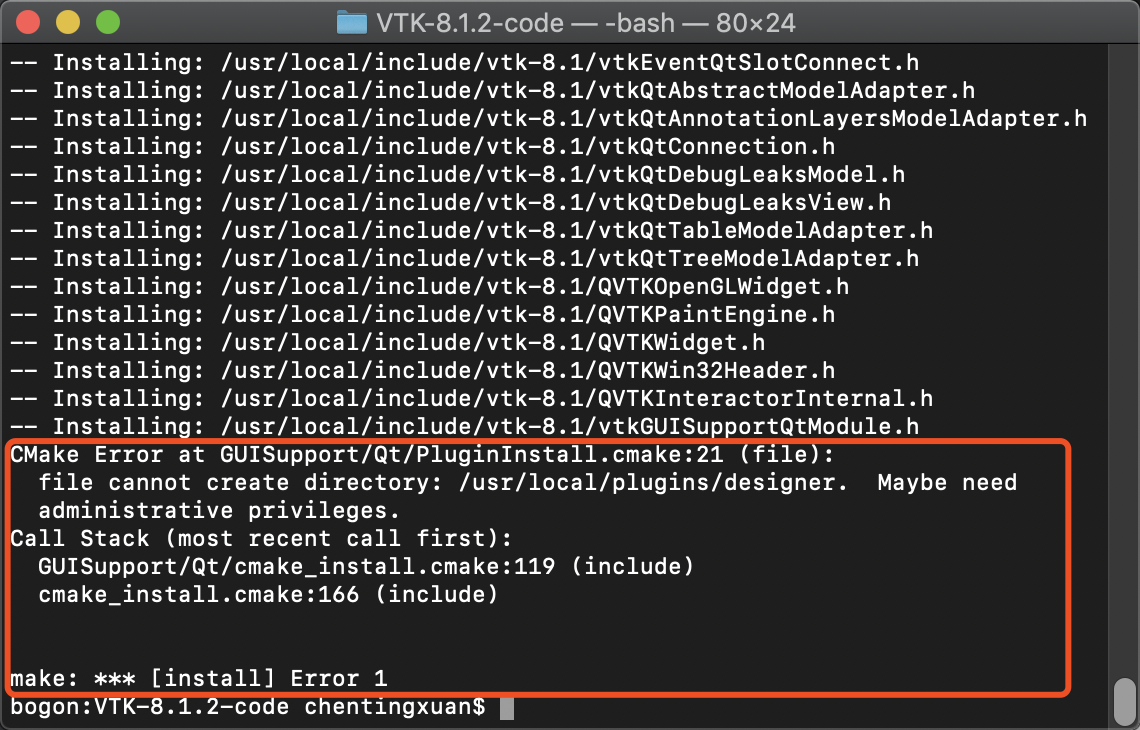

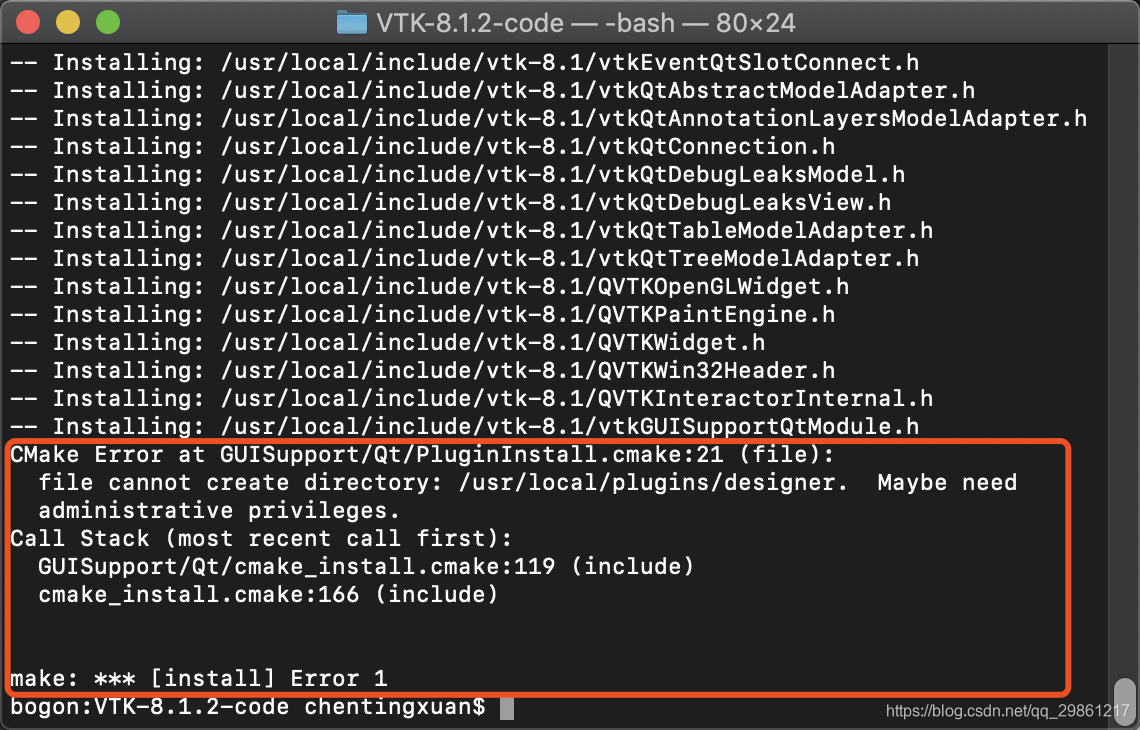

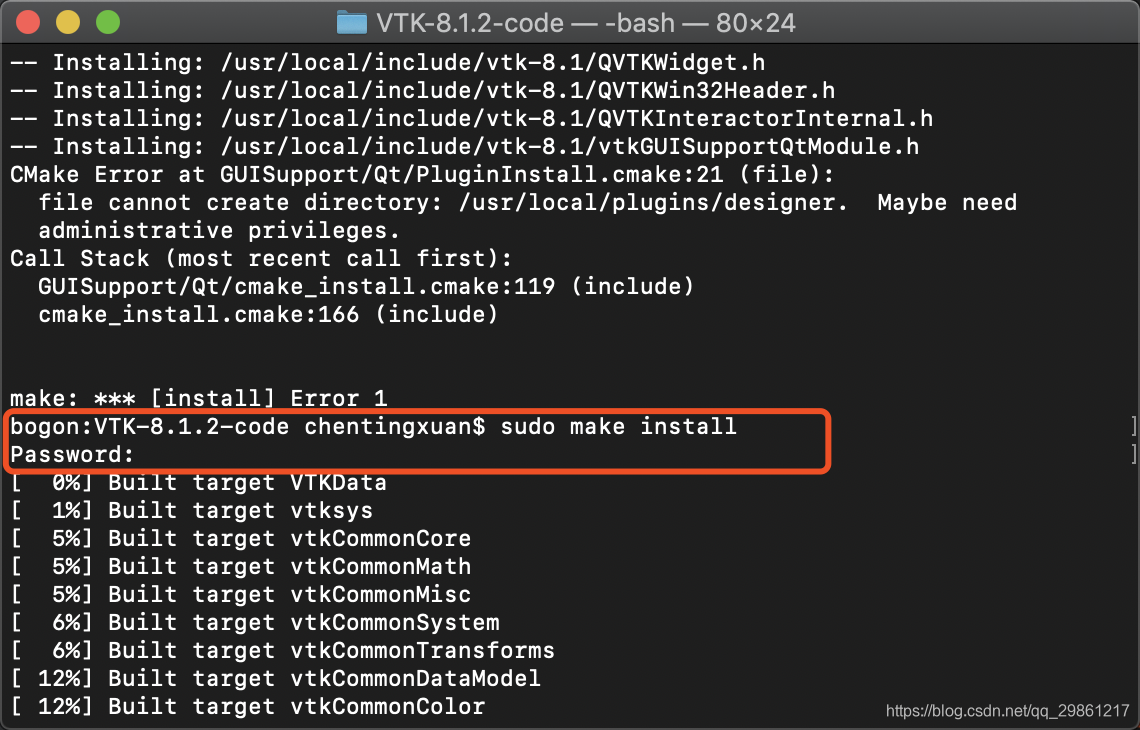

在安装的时候，如果出现了权限问题，如下：

则将输入sudo make install重新安装一次，并输入你的密码：

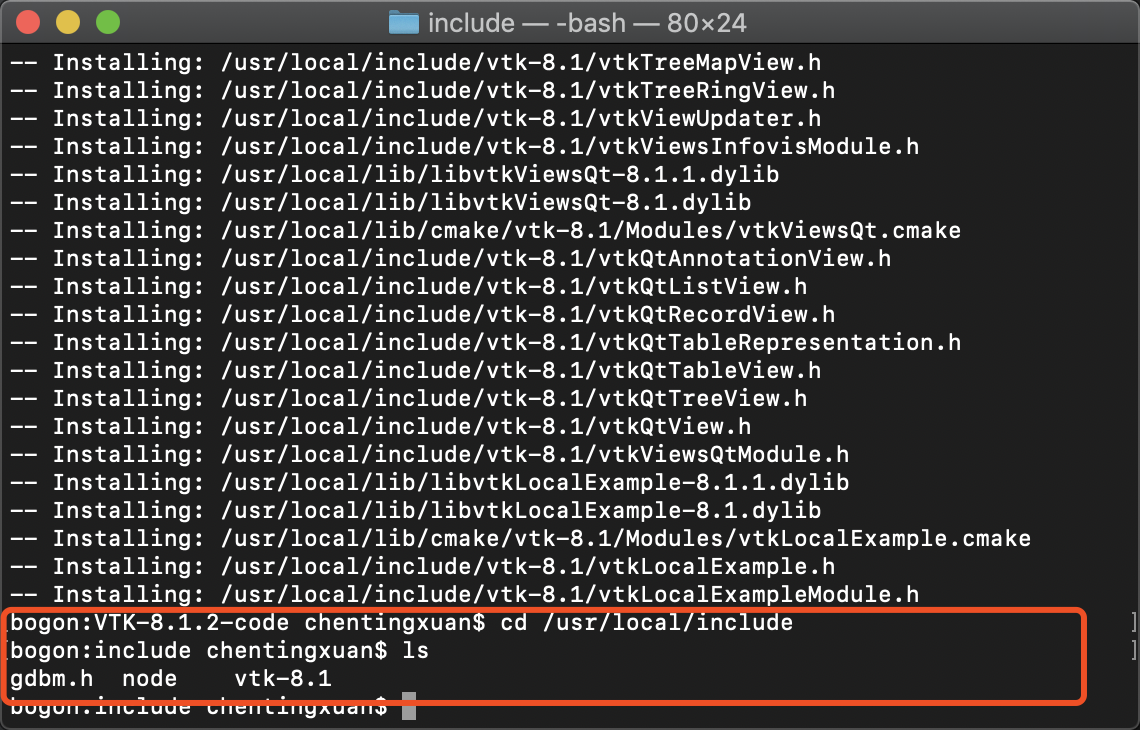

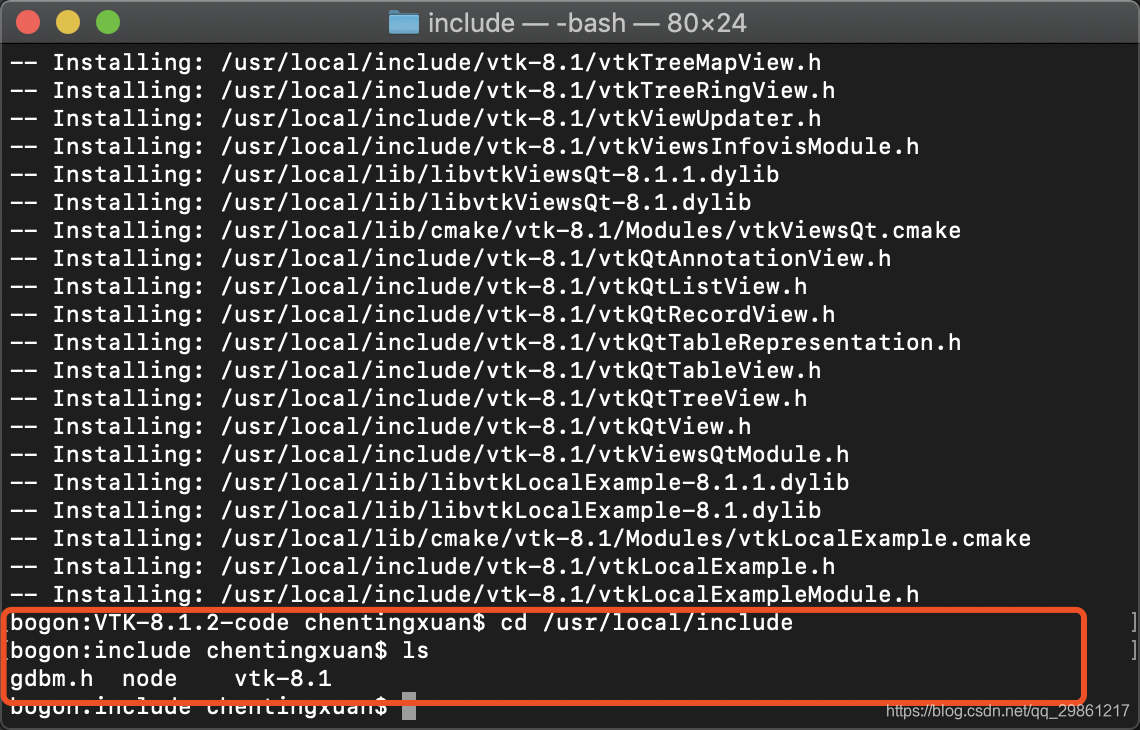

安装成功后，你可以在终端里切换到/usr/local/include ,然后输入ls，看一下该目录下面是否有vtk-8.1，如果有，就表示安装成功了。

6. 使用
创建QT工程
1)新建工程 > New Project
2)选择项目Application > Qt Widgets Application > next
3)工程名tesVTK，工程路径随便
4)之后一直默认选择，创建完成。
然后对新建工程配置VTK路径链接，即你刚刚安装成功后到路径链接。
工程中的testVTK.pro即为工程自动生成的配置文件，我们只需要在此文件上添加需要用的配置，当然如果不知道自己用到哪些链接库，可全部添加。

INCLUDEPATH+= /usr/local/include/vtk-8.1
LIBS +=-L/usr/local/lib -lvtkChartsCore-8.1.1 \
-lvtkCommonColor-8.1.1 \
-lvtkCommonComputationalGeometry-8.1.1 \
-lvtkCommonCore-8.1.1 \
-lvtkCommonDataModel-8.1.1 \
-lvtkCommonExecutionModel-8.1.1 \
-lvtkCommonMath-8.1.1 \
-lvtkCommonMisc-8.1.1 \
-lvtkCommonSystem-8.1.1 \
-lvtkCommonTransforms-8.1.1 \
-lvtkDICOMParser-8.1.1 \
-lvtkDomainsChemistry-8.1.1 \
-lvtkFiltersAMR-8.1.1 \
-lvtkFiltersCore-8.1.1 \
-lvtkFiltersExtraction-8.1.1 \
-lvtkFiltersFlowPaths-8.1.1 \
-lvtkFiltersGeneral-8.1.1 \
-lvtkFiltersGeneric-8.1.1 \
-lvtkFiltersGeometry-8.1.1 \
-lvtkFiltersHybrid-8.1.1 \
-lvtkFiltersHyperTree-8.1.1 \
-lvtkFiltersImaging-8.1.1 \
-lvtkFiltersModeling-8.1.1 \
-lvtkFiltersParallel-8.1.1 \
-lvtkFiltersParallelImaging-8.1.1 \
-lvtkFiltersPoints-8.1.1 \
-lvtkFiltersProgrammable-8.1.1 \
-lvtkFiltersSMP-8.1.1 \
-lvtkFiltersSelection-8.1.1 \
-lvtkFiltersSources-8.1.1 \
-lvtkFiltersStatistics-8.1.1 \
-lvtkFiltersTexture-8.1.1 \
-lvtkFiltersTopology-8.1.1 \
-lvtkFiltersVerdict-8.1.1 \
-lvtkGUISupportQt-8.1.1 \
-lvtkGUISupportQtSQL-8.1.1 \
-lvtkGeovisCore-8.1.1 \
-lvtkIOAMR-8.1.1 \
-lvtkIOCore-8.1.1 \
-lvtkIOEnSight-8.1.1 \
-lvtkIOExodus-8.1.1 \
-lvtkIOExport-8.1.1 \
-lvtkIOExportOpenGL2-8.1.1 \
-lvtkIOGeometry-8.1.1 \
-lvtkIOImage-8.1.1 \
-lvtkIOImport-8.1.1 \
-lvtkIOInfovis-8.1.1 \
-lvtkIOLSDyna-8.1.1 \
-lvtkIOLegacy-8.1.1 \
-lvtkIOMINC-8.1.1 \
-lvtkIOMovie-8.1.1 \
-lvtkIONetCDF-8.1.1 \
-lvtkIOPLY-8.1.1 \
-lvtkIOParallel-8.1.1 \
-lvtkIOParallelXML-8.1.1 \
-lvtkIOSQL-8.1.1 \
-lvtkIOVideo-8.1.1 \
-lvtkIOXML-8.1.1 \
-lvtkIOXMLParser-8.1.1 \
-lvtkImagingColor-8.1.1 \
-lvtkImagingCore-8.1.1 \
-lvtkImagingFourier-8.1.1 \
-lvtkImagingGeneral-8.1.1 \
-lvtkImagingHybrid-8.1.1 \
-lvtkImagingMath-8.1.1 \
-lvtkImagingMorphological-8.1.1 \
-lvtkImagingSources-8.1.1 \
-lvtkImagingStatistics-8.1.1 \
-lvtkImagingStencil-8.1.1 \
-lvtkInfovisCore-8.1.1 \
-lvtkInfovisLayout-8.1.1 \
-lvtkInteractionImage-8.1.1 \
-lvtkInteractionStyle-8.1.1 \
-lvtkInteractionWidgets-8.1.1 \
-lvtkLocalExample-8.1.1 \
-lvtkNetCDF-8.1.1 \
-lvtkParallelCore-8.1.1 \
-lvtkRenderingAnnotation-8.1.1 \
-lvtkRenderingContext2D-8.1.1 \
-lvtkRenderingCore-8.1.1 \
-lvtkRenderingFreeType-8.1.1 \
-lvtkRenderingImage-8.1.1 \
-lvtkRenderingLOD-8.1.1 \
-lvtkRenderingLabel-8.1.1 \
-lvtkRenderingQt-8.1.1 \
-lvtkRenderingVolume-8.1.1 \
-lvtkViewsContext2D-8.1.1 \
-lvtkRenderingContextOpenGL2-8.1.1 \
-lvtkViewsCore-8.1.1 \
-lvtkRenderingFreeType-8.1.1 \
-lvtkRenderingGL2PSOpenGL2-8.1.1 \
-lvtkRenderingImage-8.1.1 \
-lvtkRenderingLOD-8.1.1 \
-lvtkRenderingLabel-8.1.1 \
-lvtkRenderingOpenGL2-8.1.1 \
-lvtkRenderingQt-8.1.1 \
-lvtkRenderingVolume-8.1.1 \
-lvtkRenderingVolumeOpenGL2-8.1.1 \
-lvtkViewsContext2D-8.1.1 \
-lvtkViewsCore-8.1.1 \
-lvtkViewsInfovis-8.1.1 \
-lvtkViewsQt-8.1.1 \
-lvtkalglib-8.1.1 \
-lvtkexoIIc-8.1.1 \
-lvtkexpat-8.1.1 \
-lvtkfreetype-8.1.1 \
-lvtkgl2ps-8.1.1 \
-lvtkhdf5-8.1.1 \
-lvtkhdf5_hl-8.1.1 \
-lvtkjpeg-8.1.1 \
-lvtkjsoncpp-8.1.1 \
-lvtklibharu-8.1.1 \
-lvtklibxml2-8.1.1 \
-lvtklz4-8.1.1 \
-lvtkmetaio-8.1.1 \
-lvtknetcdfcpp-8.1.1 \
-lvtkoggtheora-8.1.1 \
-lvtkpng-8.1.1 \
-lvtkproj4-8.1.1 \
-lvtksqlite-8.1.1 \
-lvtksys-8.1.1 \
-lvtktiff-8.1.1 \
-lvtkverdict-8.1.1 \
-lvtkzlib-8.1.1

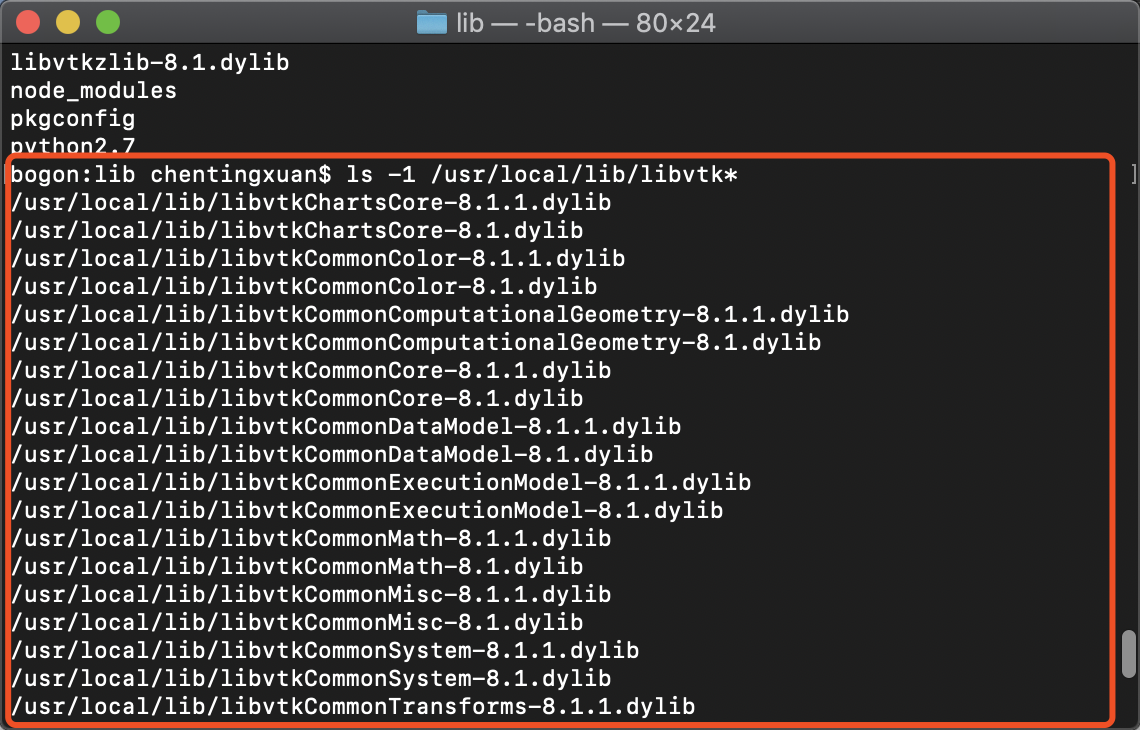

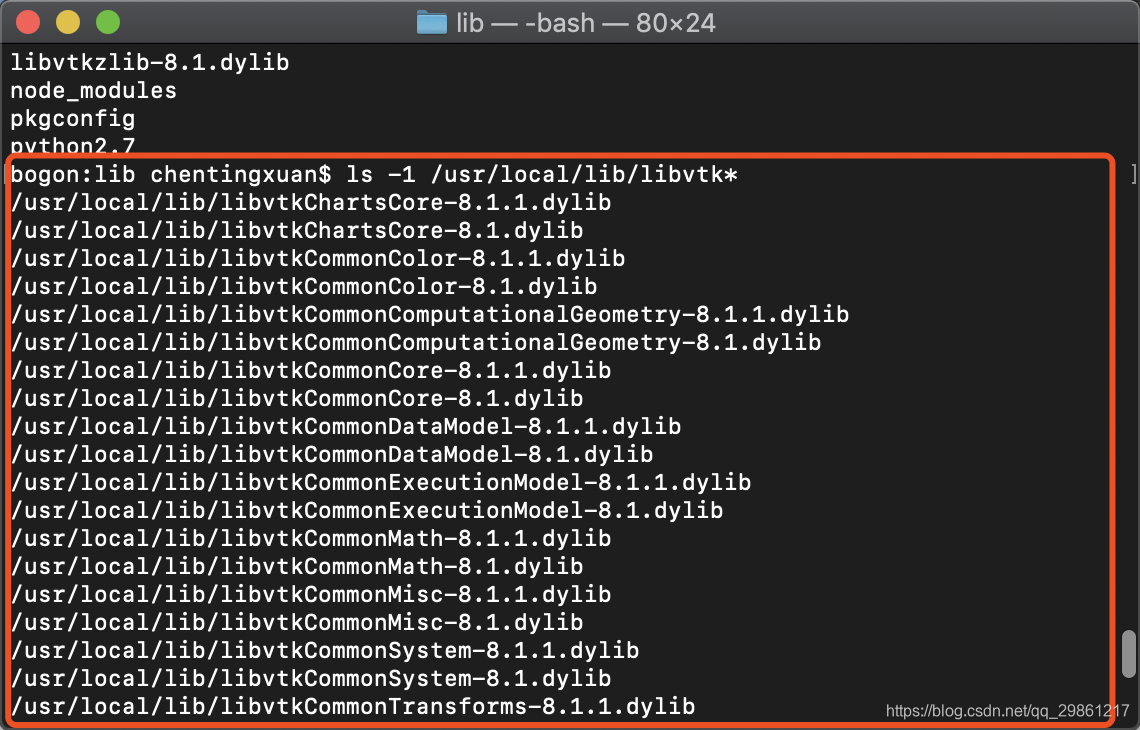

VTK安装路径一般在/usr/local/include 和 /usr/local/lib下。mac下的动态链接库后缀是.dylib，如libvtkRenderingQt-8.1.dylib，配置时需把lib 改成 -l，去掉.dylib。这里对于有个技巧可以列出所有的链接库，使用ls -1 /usr/local/lib/libvtk*命令单列列出链接库，复制文本再替换就行了。

测试一个例子
修改main.cpp如下：

#include "mainwindow.h"
#include <QApplication>
#include <vtkAutoInit.h>
VTK_MODULE_INIT(vtkRenderingOpenGL);

#define vtkRenderingCore_AUTOINIT 4(vtkInteractionStyle,vtkRenderingFreeType,vtkRenderingFreeTypeOpenGL,vtkRenderingOpenGL)
#define vtkRenderingVolume_AUTOINIT 1(vtkRenderingVolumeOpenGL)

#include <vtkVersion.h>
#include <vtkPlaneSource.h>
#include <vtkPolyData.h>
#include <vtkSmartPointer.h>
#include <vtkPolyDataMapper.h>
#include <vtkActor.h>
#include <vtkRenderWindow.h>
#include <vtkRenderer.h>
#include <vtkRenderWindowInteractor.h>

int main(int, char *[])
{
  // Create a plane
  vtkSmartPointer<vtkPlaneSource> planeSource = vtkSmartPointer<vtkPlaneSource>::New();
  planeSource->SetCenter(1.0, 0.0, 0.0);
  planeSource->SetNormal(1.0, 0.0, 1.0);
  planeSource->Update();

  vtkPolyData* plane = planeSource->GetOutput();

  // Create a mapper and actor
  vtkSmartPointer<vtkPolyDataMapper> mapper = vtkSmartPointer<vtkPolyDataMapper>::New();
#if VTK_MAJOR_VERSION <= 5
  mapper->SetInput(plane);
#else
  mapper->SetInputData(plane);
#endif

  vtkSmartPointer<vtkActor> actor = vtkSmartPointer<vtkActor>::New();
  actor->SetMapper(mapper);

  // Create a renderer, render window and interactor
  vtkSmartPointer<vtkRenderer> renderer = vtkSmartPointer<vtkRenderer>::New();
  vtkSmartPointer<vtkRenderWindow> renderWindow = vtkSmartPointer<vtkRenderWindow>::New();
  renderWindow->AddRenderer(renderer);
  vtkSmartPointer<vtkRenderWindowInteractor> renderWindowInteractor = vtkSmartPointer<vtkRenderWindowInteractor>::New();
  renderWindowInteractor->SetRenderWindow(renderWindow);

  // Add the actors to the scene
  renderer->AddActor(actor);
  renderer->SetBackground(.1,.2,.3); // Background color dark blue

  // Render and interact
  renderWindow->Render();
  renderWindowInteractor->Start();

  return EXIT_SUCCESS;
}

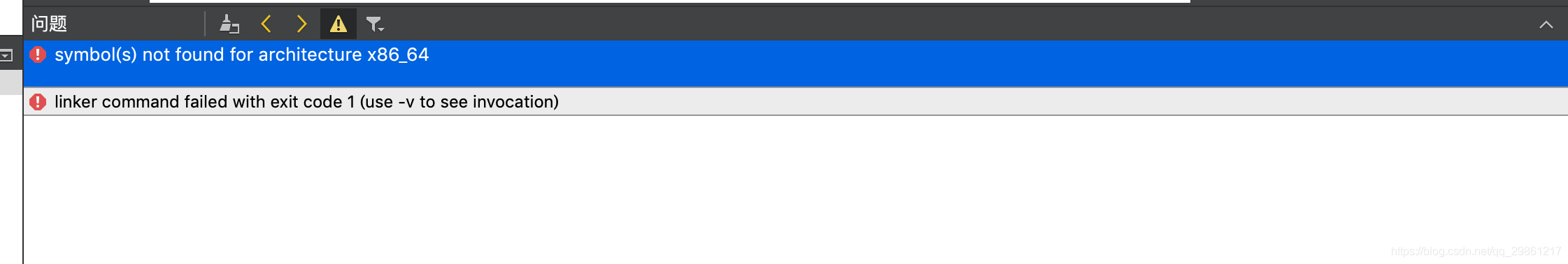

这个时候，你点击运行，会发现出BUG了，这个我找了好久??，说什么（? error: symbol(s) not found for architecture x86_64）、（? error: linker command failed with exit code 1 (use -v to see invocation)）

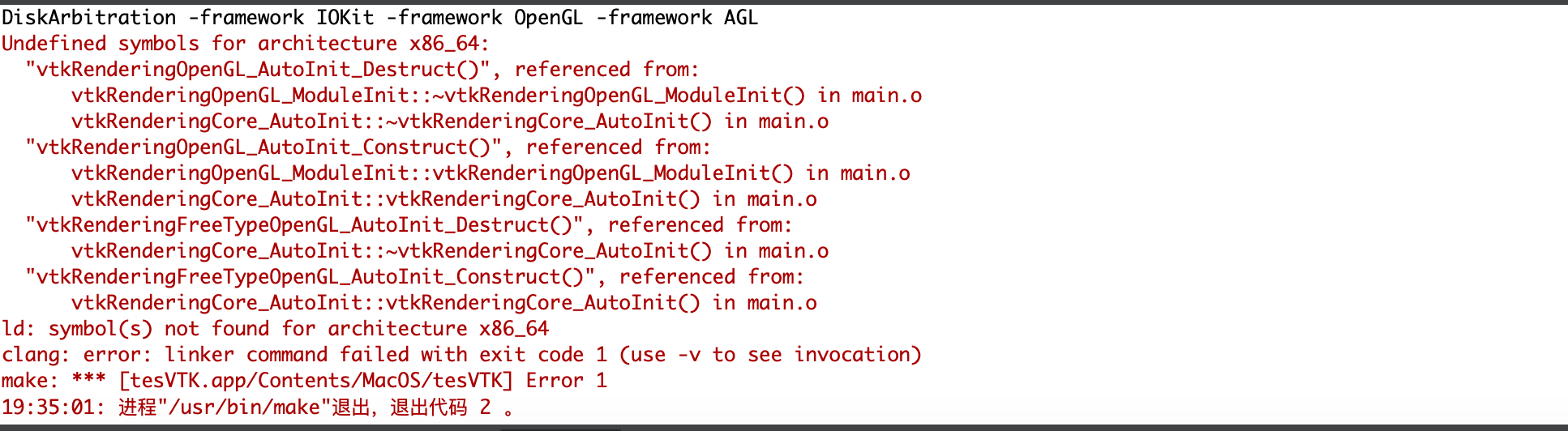

然后，在QT的编译输出里，又会出现下图所示：

Undefined symbols for architecture x86_64:
  "vtkRenderingOpenGL_AutoInit_Destruct()", referenced from:
      vtkRenderingOpenGL_ModuleInit::~vtkRenderingOpenGL_ModuleInit() in main.o
      vtkRenderingCore_AutoInit::~vtkRenderingCore_AutoInit() in main.o
  "vtkRenderingOpenGL_AutoInit_Construct()", referenced from:
      vtkRenderingOpenGL_ModuleInit::vtkRenderingOpenGL_ModuleInit() in main.o
      vtkRenderingCore_AutoInit::vtkRenderingCore_AutoInit() in main.o
  "vtkRenderingFreeTypeOpenGL_AutoInit_Destruct()", referenced from:
      vtkRenderingCore_AutoInit::~vtkRenderingCore_AutoInit() in main.o
  "vtkRenderingFreeTypeOpenGL_AutoInit_Construct()", referenced from:
      vtkRenderingCore_AutoInit::vtkRenderingCore_AutoInit() in main.o
ld: symbol(s) not found for architecture x86_64
clang: error: linker command failed with exit code 1 (use -v to see invocation)
make: *** [tesVTK.app/Contents/MacOS/tesVTK] Error 1

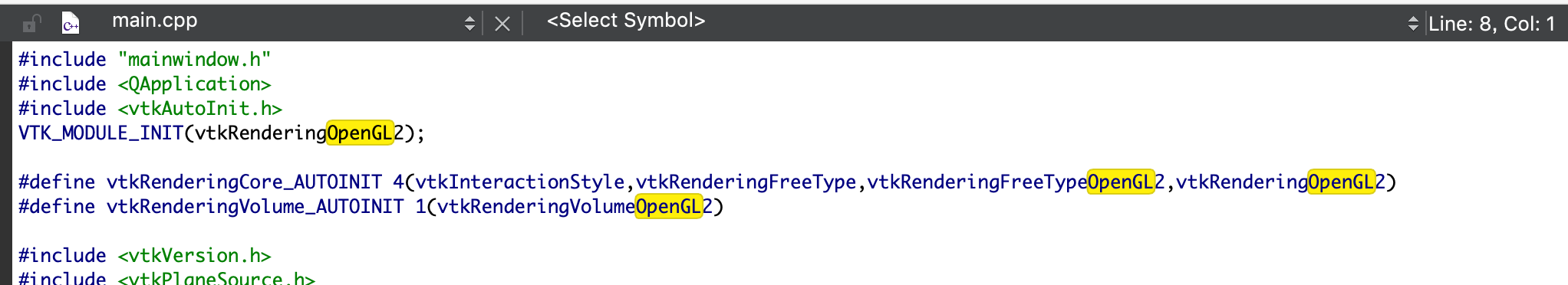

然后，我又回头去看了自己编译的动态链接库，发现，我在CMake的时候，是make的OpenGL2，所以，我在main.cpp里面，所有与OpenGL有关的，都在后面加了一个2，例如把原来的VTK_MODULE_INIT(vtkRenderingOpenGL);改为了VTK_MODULE_INIT(vtkRenderingOpenGL2);

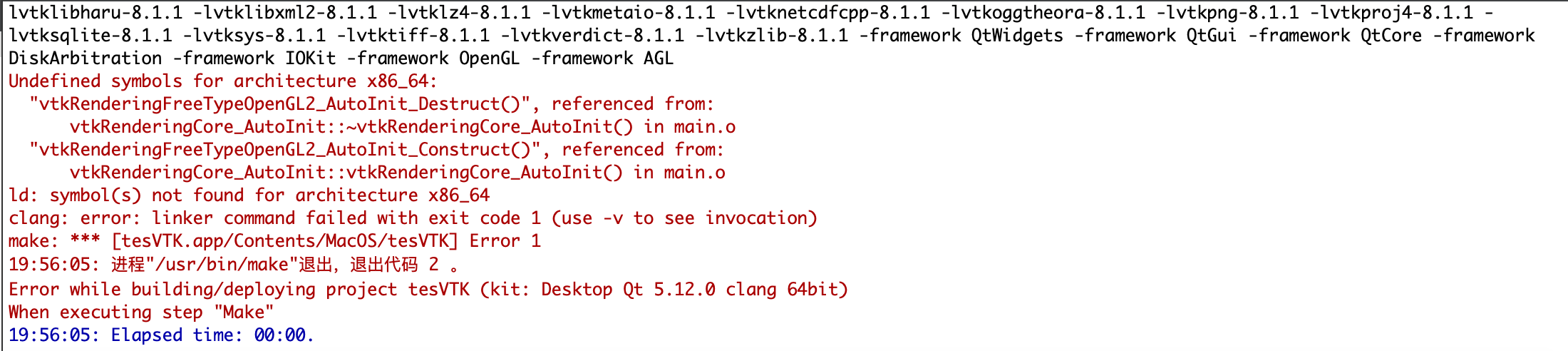

但是，这样还是有问题：

Undefined symbols for architecture x86_64:
  "vtkRenderingFreeTypeOpenGL2_AutoInit_Destruct()", referenced from:
      vtkRenderingCore_AutoInit::~vtkRenderingCore_AutoInit() in main.o
  "vtkRenderingFreeTypeOpenGL2_AutoInit_Construct()", referenced from:
      vtkRenderingCore_AutoInit::vtkRenderingCore_AutoInit() in main.o
ld: symbol(s) not found for architecture x86_64
clang: error: linker command failed with exit code 1 (use -v to see invocation)
make: *** [tesVTK.app/Contents/MacOS/tesVTK] Error 1
19:56:05: 进程"/usr/bin/make"退出，退出代码 2 。
Error while building/deploying project tesVTK (kit: Desktop Qt 5.12.0 clang 64bit)
When executing step "Make"

到了这，我已经很想放弃了，但是又不能放弃，所以啊，我继续肝?

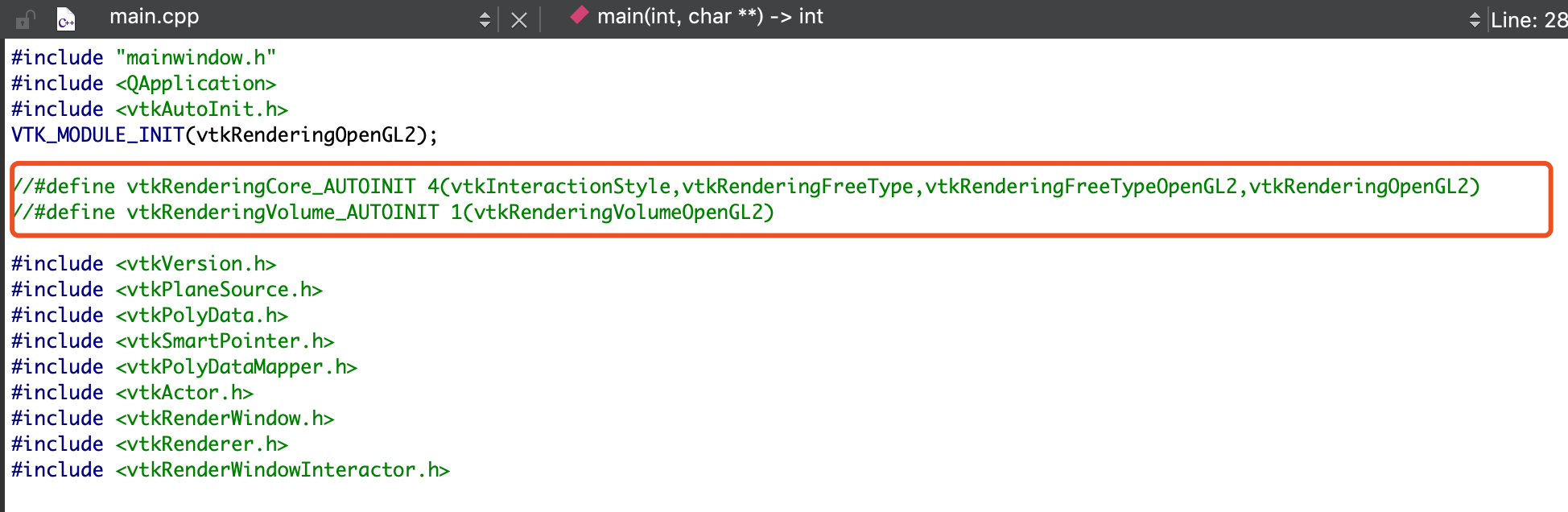

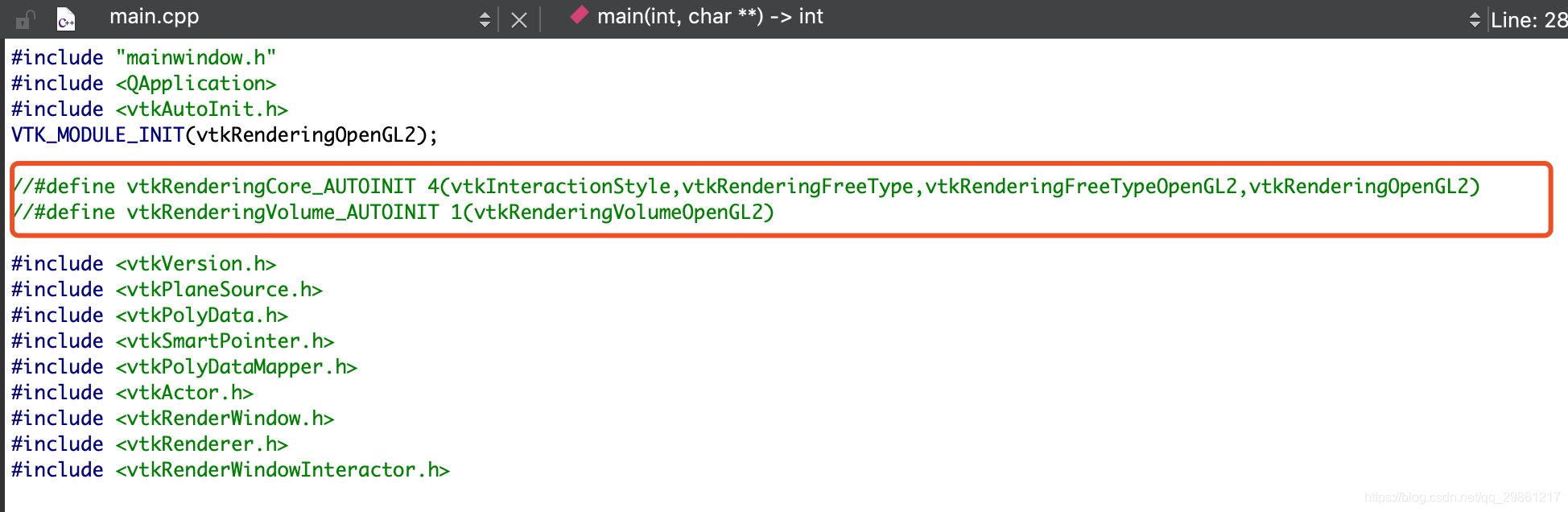

尝试按照网上的说法，去改QT安装目录下的qmake.config文件，将里面的系统的版本号改成当前最新的系统版本号，然而我的那个文件里面并没有那个系统的版本号，然后尼，我就糊里糊涂地去把两行代码给注释掉，发现就通了，对，居然跑起来了。

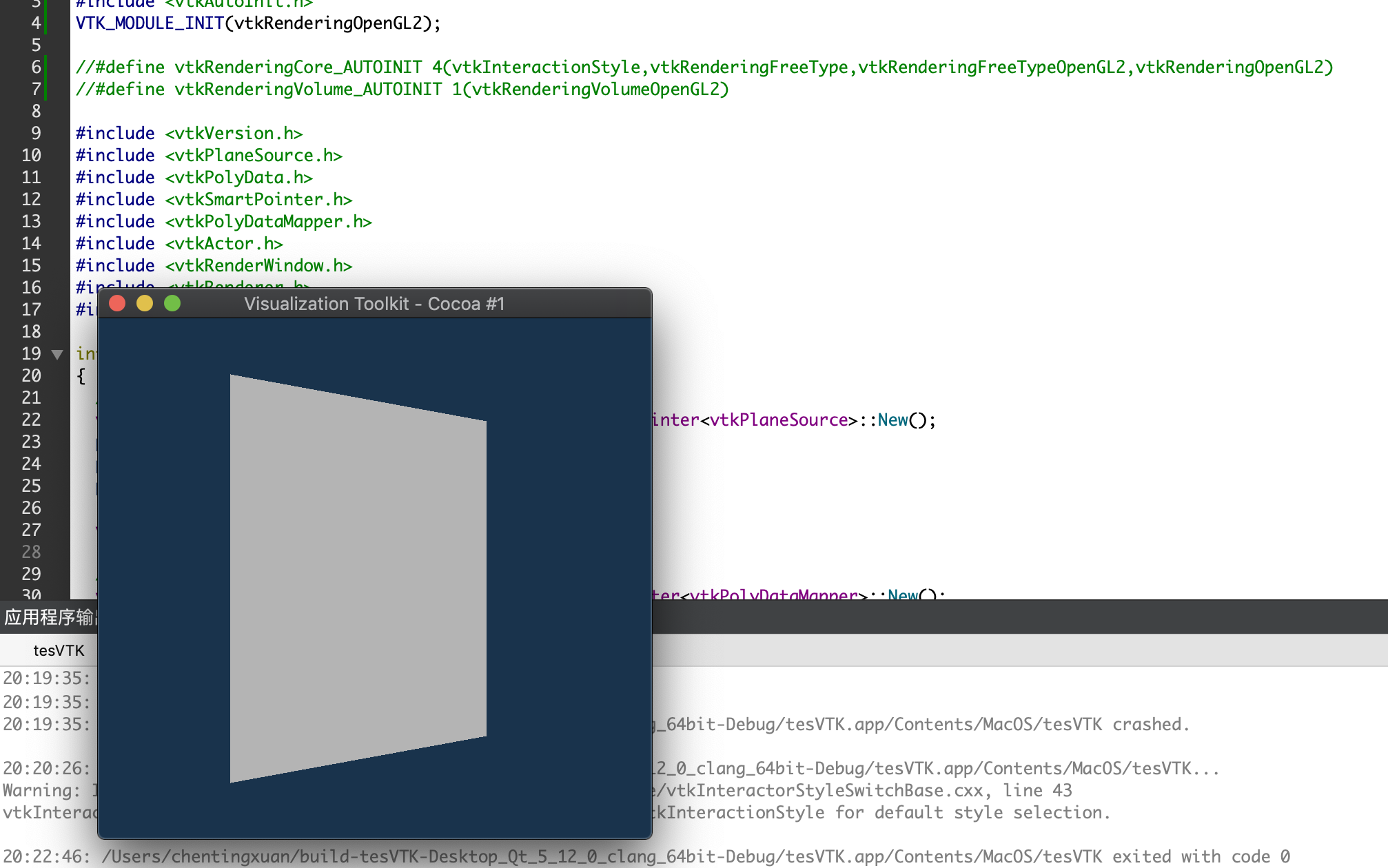

测试结果如下：

哈哈，真的太佩服自己了，肝了一天了，总算是把VTK的环境搭建好了，也怪自己太菜??，居然肝了一天。

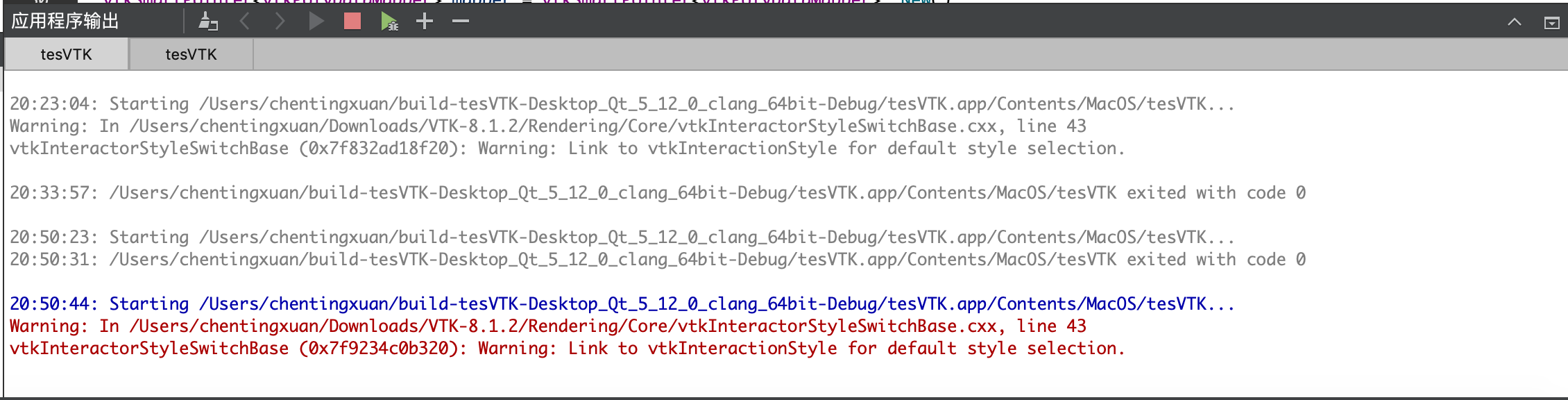

这样虽然运行出来了，但是下面有一个警告：
(Warning: In /Users/chentingxuan/Downloads/VTK-8.1.2/Rendering/Core/vtkInteractorStyleSwitchBase.cxx, line 43
vtkInteractorStyleSwitchBase (0x7f9234c0b320): Warning: Link to vtkInteractionStyle for default style selection.
)

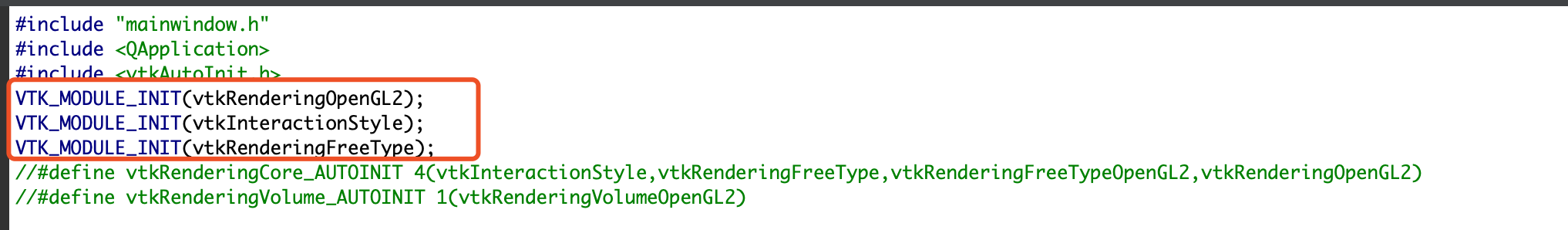

这个时候，只需要加两行代码就行
VTK_MODULE_INIT(vtkInteractionStyle);
VTK_MODULE_INIT(vtkRenderingFreeType);

这个时候，再运行，就不会有任何的警告 了。最终的main.cpp的代码如下：

#include "mainwindow.h"
#include <QApplication>
#include <vtkAutoInit.h>
VTK_MODULE_INIT(vtkRenderingOpenGL2);
VTK_MODULE_INIT(vtkInteractionStyle);
VTK_MODULE_INIT(vtkRenderingFreeType);
//#define vtkRenderingCore_AUTOINIT 4(vtkInteractionStyle,vtkRenderingFreeType,vtkRenderingFreeTypeOpenGL2,vtkRenderingOpenGL2)
//#define vtkRenderingVolume_AUTOINIT 1(vtkRenderingVolumeOpenGL2)

#include <vtkVersion.h>
#include <vtkPlaneSource.h>
#include <vtkPolyData.h>
#include <vtkSmartPointer.h>
#include <vtkPolyDataMapper.h>
#include <vtkActor.h>
#include <vtkRenderWindow.h>
#include <vtkRenderer.h>
#include <vtkRenderWindowInteractor.h>

int main(int, char *[])
{
  // Create a plane
  vtkSmartPointer<vtkPlaneSource> planeSource = vtkSmartPointer<vtkPlaneSource>::New();
  planeSource->SetCenter(1.0, 0.0, 0.0);
  planeSource->SetNormal(1.0, 0.0, 1.0);
  planeSource->Update();

  vtkPolyData* plane = planeSource->GetOutput();

  // Create a mapper and actor
  vtkSmartPointer<vtkPolyDataMapper> mapper = vtkSmartPointer<vtkPolyDataMapper>::New();
#if VTK_MAJOR_VERSION <= 5
  mapper->SetInput(plane);
#else
  mapper->SetInputData(plane);
#endif

  vtkSmartPointer<vtkActor> actor = vtkSmartPointer<vtkActor>::New();
  actor->SetMapper(mapper);

  // Create a renderer, render window and interactor
  vtkSmartPointer<vtkRenderer> renderer = vtkSmartPointer<vtkRenderer>::New();
  vtkSmartPointer<vtkRenderWindow> renderWindow = vtkSmartPointer<vtkRenderWindow>::New();
  renderWindow->AddRenderer(renderer);
  vtkSmartPointer<vtkRenderWindowInteractor> renderWindowInteractor = vtkSmartPointer<vtkRenderWindowInteractor>::New();
  renderWindowInteractor->SetRenderWindow(renderWindow);

  // Add the actors to the scene
  renderer->AddActor(actor);
  renderer->SetBackground(.1,.2,.3); // Background color dark blue

  // Render and interact
  renderWindow->Render();
  renderWindowInteractor->Start();

  return EXIT_SUCCESS;
}
