【activiti6】设计器的前后端集成与汉化

前言

在使用了官方提供的demo[activiti-app]后，可以考虑将官方的提供的activiti6的设计器集成到springboot项目中使用。网上大多数教程都是activiti6+activit5.22的设计器集成方案，而非activiti6+activiti6设计器。其原因还算因为activiti6设计器新增的新特性使用了新的数据表和新的持久层代码，而这部分新特性不属于官方维护，因此activiti-app中的表单引用、决策表等在纯activiti-engin是没有的，即使在activti7中也找不到这部分代码

区别

先说一下activiti5.22的设计器与activit6设计器的区别：

即使在activiti7中，默认保存模型也是在act_re_model表中，而activiti6的activiti-engin中提供的RepositoryService的保存模型方法也是在act_re_model表中，给人的感觉不是一拨人在维护这个代码，而实际上activiti6中的表单引用和决策表都需要将act_re_model进行扩展，于是就把act_re_model拓展成了act_de_model。所以一般都是使用的5.22的设计器，它集成起来更友好，方便，前端设计器拖进去就能直接使用，只需要实现几个操作模型的接口，并且不需要强行引入jpa作为持久层

集成需要做的事

1. 将activiti-app中的jpa版本升级到2.x以上，因为jpa1.x中的findOne方法在2.x版本中被移除了，需要将所有jpa在2.x被移除的方法都修改过来（比如findOne），强行依赖上去会出现NoSuchMethodException
2. 修改activiti6设计器中对登录权限这部分限制代码
3. 汉化实际上是修改stencilset_bpmn.json文件的内容，将文件中对应title和description 翻译过来，这个文件不可直接用5.22的设计器替代，因为新增了很多新特性，会导致显示不正常

集成步骤

1. 升级JPA
   首先将activiti6的源码从gitlab上面拉到本地，进入modules/activiti-ui

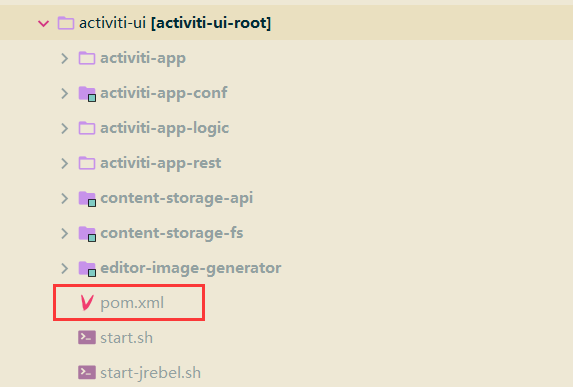

   编辑activiti-ui-root的pom文件，指定jpa的版本：

      <dependency>
        <groupId>org.springframework.data</groupId>
        <artifactId>spring-data-jpa</artifactId>
        <version>2.2.6.RELEASE</version>
      </dependency>
      <dependency>
        <groupId>org.springframework.data</groupId>
        <artifactId>spring-data-commons</artifactId>
        <version>2.2.6.RELEASE</version>
      </dependency>

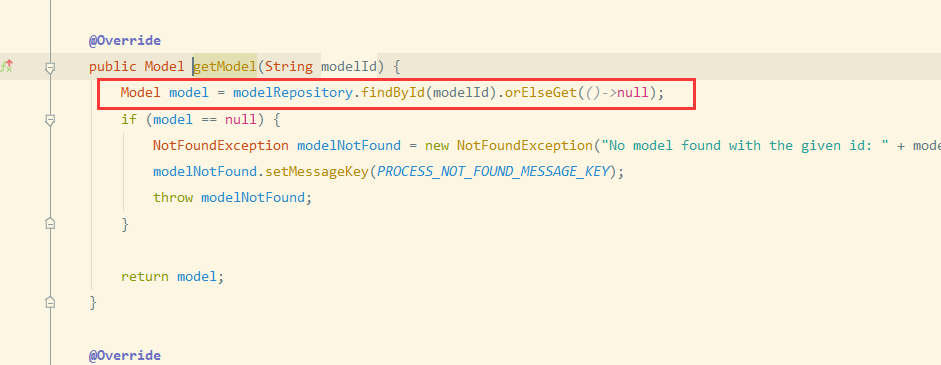

这个时候重新打包就会出现编译问题，因为升级过后findOne方法被移除了，需要一个一个的修改过来，比如：

修改完毕后将activiti-ui-root执行打包命令：mvn install -DskipTests
这个时候就能在自己的springboot项目中放肆的引用它了：

        <dependency>
            <groupId>org.activiti</groupId>
            <artifactId>activiti-app-rest</artifactId>
            <version>6.0.1-SNAPSHOT</version>
            <exclusions>
                <exclusion>
                    <groupId>org.slf4j</groupId>
                    <artifactId>slf4j-log4j12</artifactId>
                </exclusion>
                <exclusion>
                    <groupId>org.jadira.usertype</groupId>
                    <artifactId>usertype.core</artifactId>
                </exclusion>
            </exclusions>
        </dependency>

注意：两个排除项都是必须的，不然会出现依赖冲突
2. 改造前端编辑器代码
进入/modules/actitivi-ui/activiti-app下:

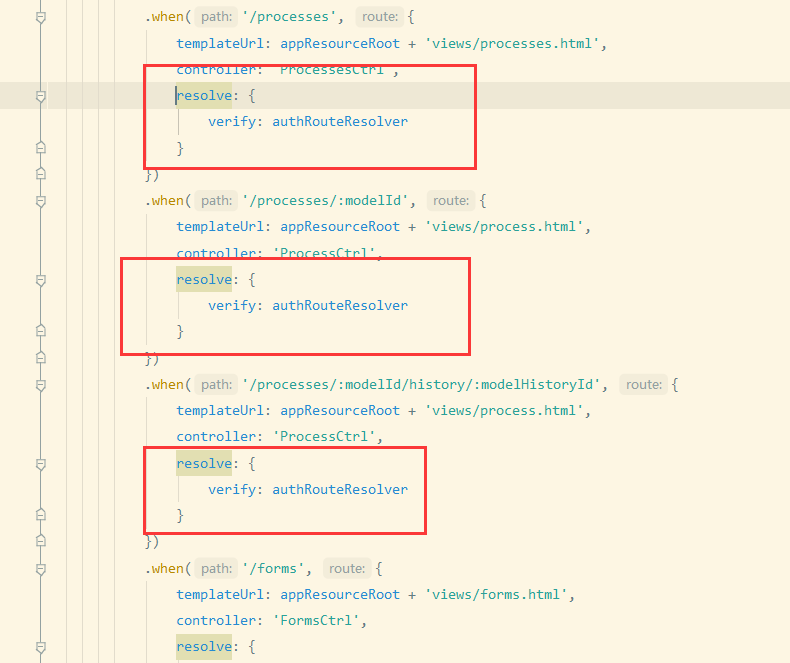

全局删除angularJS中的权限处理代码，比如：

移除的字符串为：

resolve: {
     verify: authRouteResolver
}

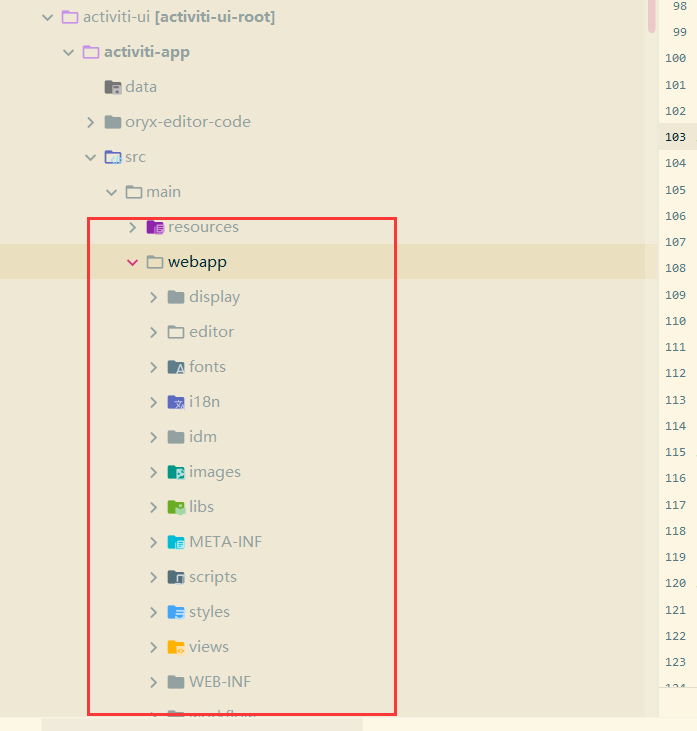

替换完毕后，将整个webapp下的文件移动到自己项目resource/static下面，最后启动自己的项目，并访问：
http://localhost:8080/app/editor/index.html#/editor/d97598f8-86b1-484e-9c9a-479360f267d9，如果没有被跳转到登录页面，那就是成功了
3. 编写重定向控制层代码
由于编辑器默认就是修改操作，需要先创建已有数据才能进入，因此不能粗暴直接访问编辑器页面，需要新增如下控制层代码做重定向：

@RestController
@RequestMapping("/model")
public class ActivitiController {
    @Autowired
    private ModelsResource modelsResource;

    @RequestMapping("/create")
    public void createModelNew(HttpServletRequest request, HttpServletResponse response){
        try{
            String modelName = "modelName"+ LocalDateTime.now();
            String modelKey = "modelKey"+ LocalDateTime.now();
            String description = "description";
            ModelRepresentation modelRepresentation = new ModelRepresentation();
            modelRepresentation.setName(modelName);
            modelRepresentation.setKey(modelKey);
            modelRepresentation.setDescription(description);
            modelRepresentation.setModelType(AbstractModel.MODEL_TYPE_BPMN);
            ModelRepresentation model = modelsResource.createModel(modelRepresentation);
            response.sendRedirect(request.getContextPath() + "/app/editor/index.html#/editor/" + model.getId());
        }catch (Exception e){
        }
    }
}

再将项目地址修改为/app，因为设计器所有请求都是app开头，然而activiti-app-rest的代码是以rest开头的，不加app会导致所有请求404，而他原来代码中通过springMVC的配置类，指定了不同请求的处理规则(org.activiti.app.servlet.WebConfigurer)：

    /**
     * Initializes Spring and Spring MVC.
     */
    private void initSpring(ServletContext servletContext, AnnotationConfigWebApplicationContext rootContext) {
        log.debug("Configuring Spring Web application context");
        AnnotationConfigWebApplicationContext appDispatcherServletConfiguration = new AnnotationConfigWebApplicationContext();
        appDispatcherServletConfiguration.setParent(rootContext);
        appDispatcherServletConfiguration.register(AppDispatcherServletConfiguration.class);

        log.debug("Registering Spring MVC Servlet");
        ServletRegistration.Dynamic appDispatcherServlet = servletContext.addServlet("appDispatcher",
                new DispatcherServlet(appDispatcherServletConfiguration));
        appDispatcherServlet.addMapping("/app/*");
        appDispatcherServlet.setLoadOnStartup(1);
        appDispatcherServlet.setAsyncSupported(true);

        log.debug("Registering Activiti public REST API");
        AnnotationConfigWebApplicationContext apiDispatcherServletConfiguration = new AnnotationConfigWebApplicationContext();
        apiDispatcherServletConfiguration.setParent(rootContext);
        apiDispatcherServletConfiguration.register(ApiDispatcherServletConfiguration.class);

        ServletRegistration.Dynamic apiDispatcherServlet = servletContext.addServlet("apiDispatcher",
                new DispatcherServlet(apiDispatcherServletConfiguration));
        apiDispatcherServlet.addMapping("/api/*");
        apiDispatcherServlet.setLoadOnStartup(1);
        apiDispatcherServlet.setAsyncSupported(true);
    }

4. 汉化处理
   直接将stencilset_bpmn.json添加到resource目录即可

完整项目地址已上传到github：https://github.com/Siwash/activiti6-start
