optee--调试TEE core

根据手册说明，为了使用gdb调试TEE core，在禁用优化的情况下，不必指定特殊参数。需要有四个console：

• QEMU console
• NW UART console
• SW UART console
• GDB console

前三个console是测试xtest时介绍过的，最后一个需要我们手动启动。

启动qemu。

这里需要注意，编译或启动需要禁用CFG_CORE_ASLR；所有的操作时基于工程路径的。

$ cd build
# make run-only also works if you don't want to rebuild things
$ make -j2 run  QEMU_VIRTFS_ENABLE=y QEMU_USERNET_ENABLE=y GDBSERVER=y CFG_CORE_ASLR=n CFG_TA_ASLR=n

在GDB console操作

$ toolchains/aarch64/bin/aarch64-linux-gnu-gdb -q

在gdb中连接QEMU GDB server，注意下面输出消息中的地址

(gdb) target remote localhost:1234
Remote debugging using localhost:1234
warning: No executable has been specified and target does not support
determining executable automatically.  Try using the "file" command.
0x0000000000000000 in ?? ()

加载符号表

(gdb) symbol-file optee_os/out/arm/core/tee.elf
Reading symbols from optee_os/out/arm/core/tee.elf...

设置断点

(gdb) b tee_entry_std
Breakpoint 1 at 0xe1113d8: file core/arch/arm/tee/entry_std.c, line 528.
(gdb) b tee_ta_init_pseudo_ta_session
Breakpoint 2 at 0xe1058a8: file core/arch/arm/kernel/pseudo_ta.c, line 299.

启动程序

在第2步后，为了启动内核，需要在GDB console中运行continue，

(gdb) c
Continuing.

与此同时，我们可以看到Linux kernel启动，TEE启动的输出信息，而且停止在了断点出。

[Switching to Thread 1.2]

Thread 2 hit Breakpoint 1, tee_entry_std (arg=arg@entry=0xf000000,
    num_params=num_params@entry=2) at core/arch/arm/tee/entry_std.c:528
528             return __tee_entry_std(arg, num_params);

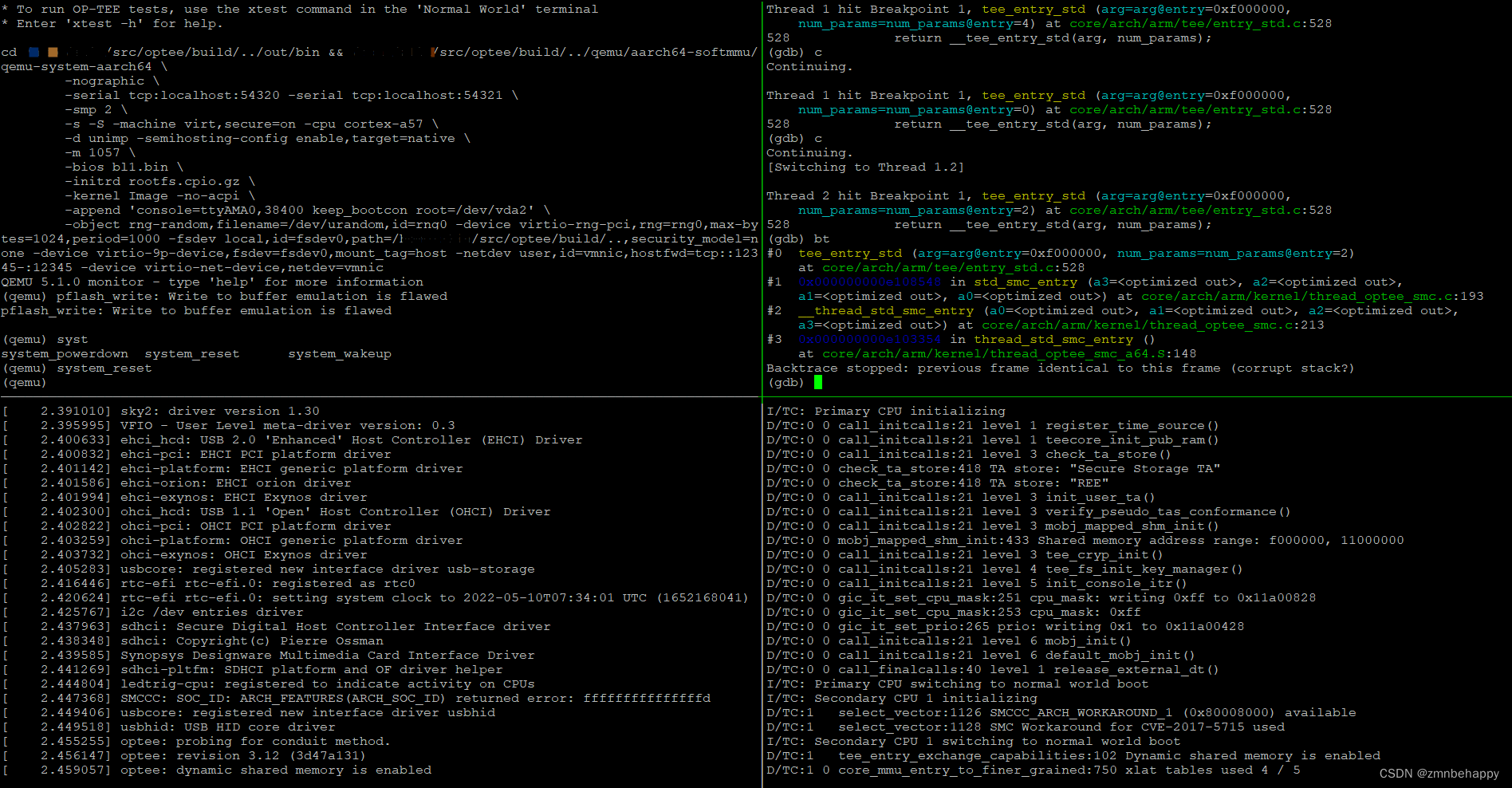

查看调用栈，截图如下

参考

Question: fail to hit the breakpoint on vexpress-qemu_virt（armv8)
Question: GDB: How to figure out the tee.elf load address?
