5G无线帧结构

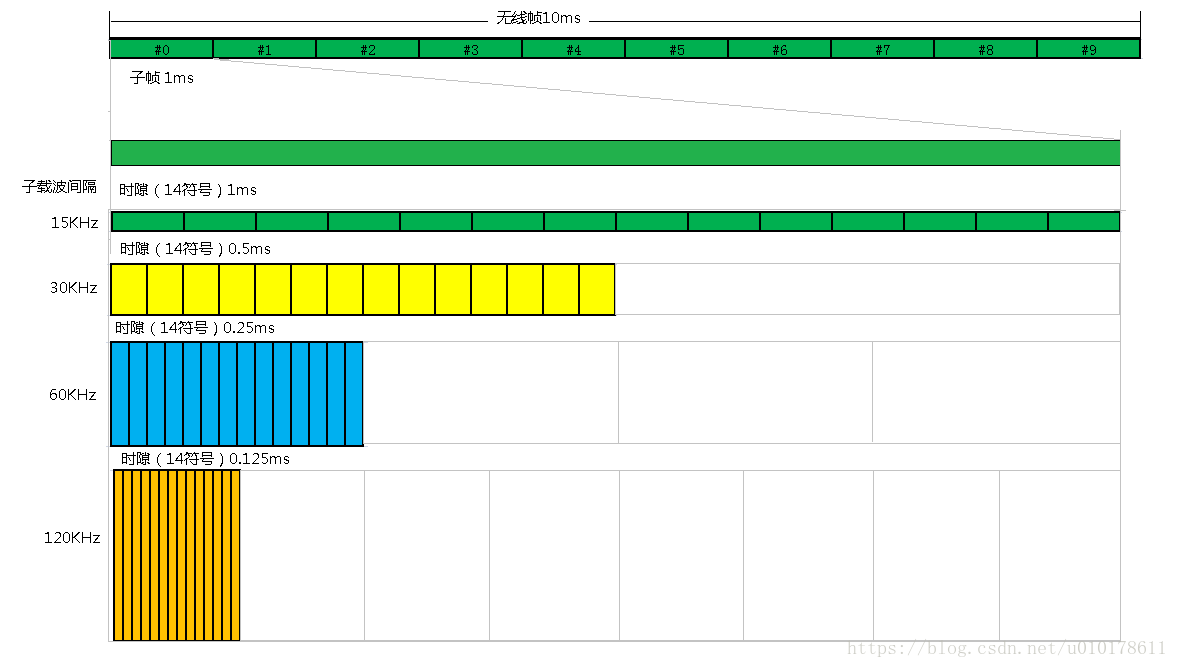

5G无线帧

一个5G无线帧时长为固定的10ms，每个无线帧包含10个子帧，所以每个子帧长度均为1ms。

子帧时隙符号
1无线帧 = 10子帧1子帧 = k kk 时隙1时隙 = 14符号

每个子帧到底有多少个时隙取决于参数 u uu，其取值有5个，即 0 , 1 , 2 , 3 , 4 0, 1, 2, 3, 40,1,2,3,4 。

u uu 取值子载波间隔 2 u × 15  KHz 2^{u}\times 15 ~\text{KHz}2u×15 KHzk kk 时隙 / 子帧每个时隙时长 (ms)
01511
13020.5
26040.25
312080.125
4240160.0625

PS: 根据3GPP LTE TS 36.211协议 （主要讲上行/下行信道的扰码、调制、预编码以及物理资源映射）规定，LTE 子载波间隔固定为15KHz，即 u = 0 u=0u=0。

图片转自
