C51单片机外部中断的触发方式

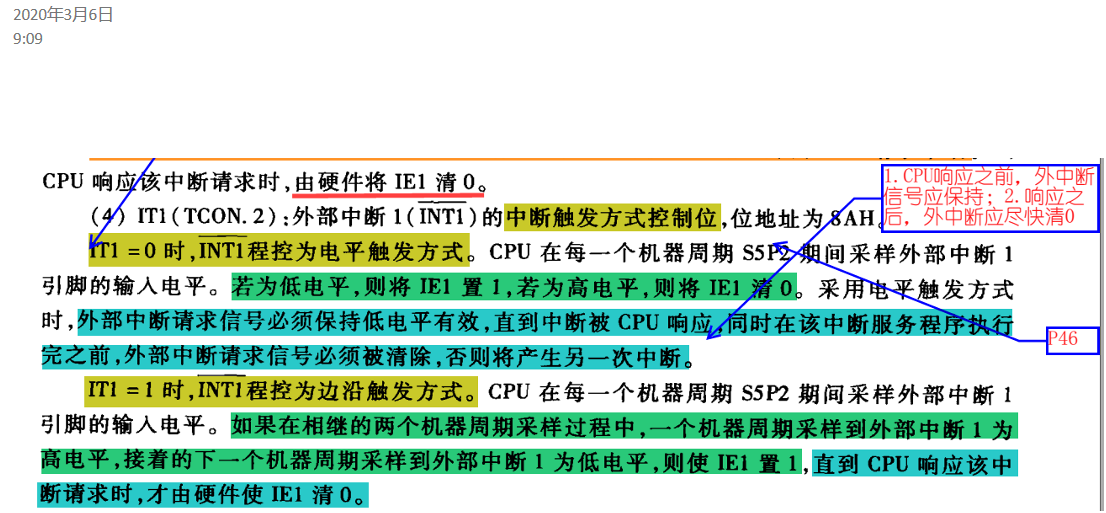

在这里插入图片描述

1. 电平触发方式

	○ CPU采样外部中断引脚电平
	○ 低电平,则硬件置1(IE=1)
	○ 高电平,则硬件清0(IE=0)
	○ 外部中断引脚的低电平要一直保持,直到CPU响应外部中断
	○ CPU响应中断后,会硬件将IE清0(IE=0),但是不会取消掉外部中断引脚的低电平,因此需要硬件加软件清除低电平(p133)

2. 下降沿触发方式

	○ CPU采样外部中断的引脚电平
	○ 如果上一个机器周期电平为高,下一个机器周期电平为低,则硬件置1(IE=1)
	○ 等待CPU响应中断
	○ CPU响应中断,硬件清0(IE=0)
