7）显示适配器 VGA(video graphics array)

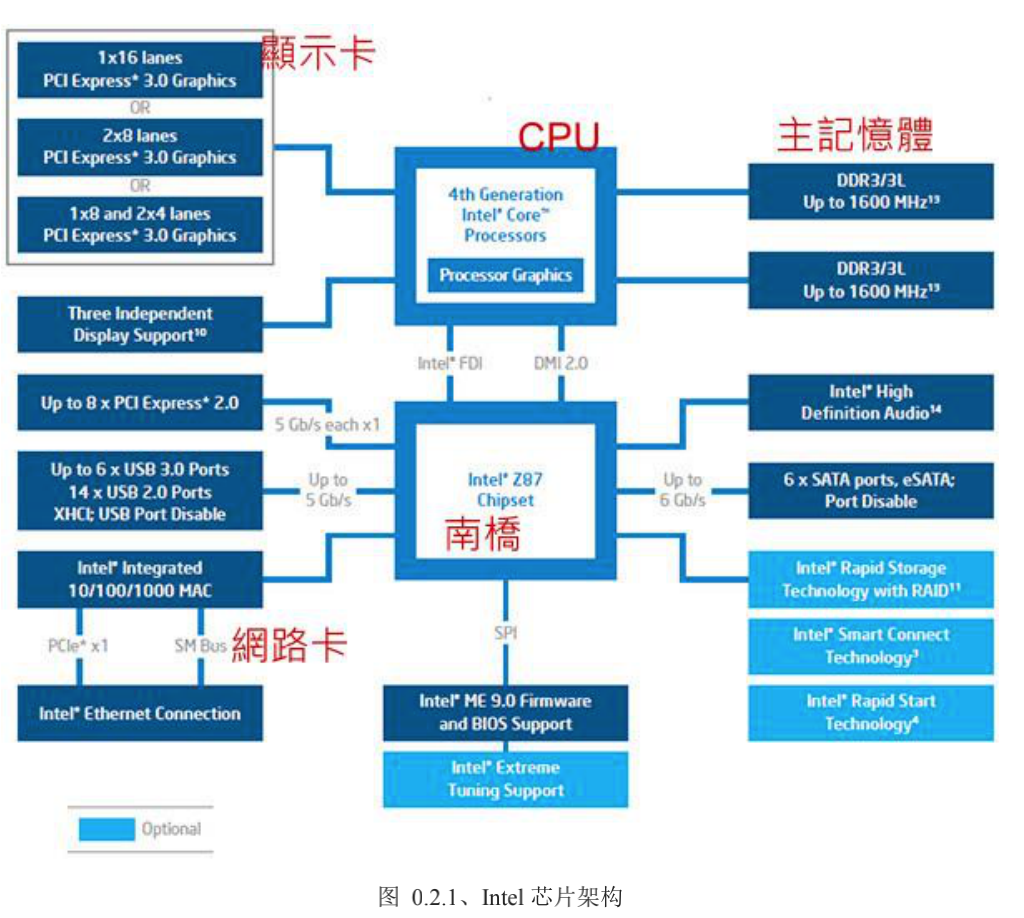

intel某主板架构图：
1）南桥和北桥
主要的主板架构如下，最早的主板各个部件之间是通过南北桥通信的。
北桥
北桥是用来连接CPU和较快的部件之间的通信，比如CPU和主存储器，CPU和显卡，这种需要较大算力的单元。但是后来北桥成为瓶颈了，所以CPU设计厂家把北桥集成到CPU内部了。所以上面的架构图没有北桥的身影。
南桥
南桥用来作为CPU和较慢的设备进行通信，包括硬盘，USB，网卡。
2）CPU频率：外频和倍频
外频和倍频的来由：
之前CPU和主存储器以及显示器都是通过北桥连接的，所以cpu和显示器以及主存储器的频率要保持一致，但是又因为cpu的速度最快，为了不浪费除cpu意外的设备的频率叫做外频，cpu的频率是外频的一个倍数，叫做倍频。
外频和倍频：
外频：cpu和外部设备之间通信的频率。
倍频：cpu内部处理指令集的速度。
eg：外频是333hz，倍频是9 ，则cpu的频率是333*9 hz
超频：
计算机中倍频一般是设置好无法修改的，要想让计算机运行在超频下，一般会修改外频的频率，eg 本来外频的频率是333，玩家修改为400，则400*9，cpu就会在超频下运行。在超频下运行不保证功能ok。
北桥成为瓶颈：
内存控制器集成到cpu中，而链接cpu与内存，显示适配器的控制器的设备，intle采用QPI和DMA技术，而AMD主要采用Hyper Transport。这些技术可以让CPU直接与主存储器，显示适配器等设备分别沟通，而不需要外部的芯片了。同时，这样操作之后，也没有北桥了，也就不需要超频和倍频了。
3）超线程
cpu内部把主缓存器register分成了两部分，两个程序可以同时竞争CPU的运算单元，不是通过操作系统的多任务切换，CPU自己就有超线程能力！也就说，一个4核的CPU，可以同时处理8个程序啊。
4）内存
如上图所示，右上角，就是主存储器的插槽。
现在的内存大部分是DRAM(动态随机存储)，现在大部分是 SDRAM 和 DDR SDRAM。这两种除了电压和脚位。DDR，双倍数据传输速度，它可以在一个工作周期内进行两次数据传输。
5）双通道设计
所有的数据都需要出道主存储器中，所以主存储器的数据宽度越大越好，但是传统的数据宽度一般是64bit，为了增加这个宽度，芯片组厂商，就将两个主存储器汇合到一起（64*2=128），这就是双通道的设计概念。要开启双通道，两个内存的型号都要一样。

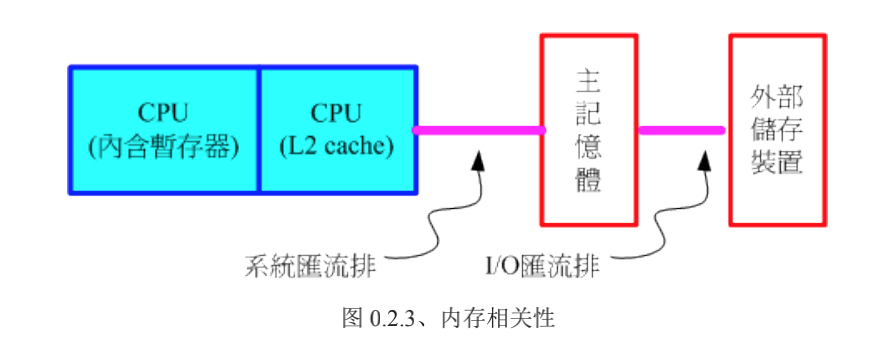

6）二层缓存，DRAM和SRAM
二层缓存要整合在CPU内部，所以频率需要和CPU保持一致。
DRAM没有办法做到，但是SRAM可以做到，所以sram也更贵，所以cache是SRAM。
7）显示适配器 VGA(video graphics array)
主要接口有：
HDMI
Display Port
