目录

- 1、绘制状态转移图

- 1.1、在Sublime 中用Graphviz绘制状态转移图

- 1.2、在Notepad++ 中用Graphviz绘制状态转移图

- 1.2、Morrer与Mealy型状态机的状态转移图对比

- 2、Morrer状态机代码

- 3、仿真TestBench代码

- 4、Modelsim仿真

- 5、调试修改代码

- 6、仿真和调试问题以及解决思路

Altera模块声明如下：

module state (

    nrst,clk,

    i1,i2,

    o1,o2,

);

input          nrst,clk;

input          i1,i2,

output        o1,o2;

reg             o1,o2;

Xilinx的模块声明如下：

module state (

    input nrst,clk,

    input  i1,i2,

    output reg o1,o2,err

);

错误是file or directory not found，

但报告的内容path看起来有些混乱-即它不包括macports放置可执行文件的目录。

看着https://forum.sublimetext.com/t/how-to-set-path-on-os-x-so-sublime-can-see-it/11842

重新启动Sublime并解决了问题。

来自 <https://gist.github.com/olange/6834323ffc613b2ba25f>

digraph fsm {

"IDLE" -> "IDLE" [label= "0"]

"IDLE" -> "S1" [label= "1"]

"S1" -> "IDLE" [label= "0"]

"S1" -> "S2" [label= "1"]

"S2" -> "S2" [label= "1"]

"S2" -> "S3" [label= "0"]

"S3" -> "S4" [label= "1"]

"S3" -> "IDLE" [label= "0"]

"S4" -> "IDLE" [label= "0"]

"S4" -> "S1" [label= "1"]

}

digraph fsm {

"IDLE" -> "IDLE" [label= "0"]

"IDLE" -> "S1" [label= "1"]

"S1" -> "IDLE" [label= "0"]

"S1" -> "S2" [label= "1"]

"S2" -> "S2" [label= "1"]

"S2" -> "S3" [label= "0"]

"S3" -> "IDLE" [label= "1"]

"S3" -> "IDLE" [label= "0"]

}


`timescale 1ns / 1ps

SourceCode:Logic

// Company:

// Engineer:

//

// Create Date: 2019/01/04 11:16:29

// Design Name:

// Module Name: seq_det_moore

// Project Name:

// Target Devices:

// Tool Versions:

// Description: Sequencer Detection - Moore FSM

// 设计一个序列检测器，检测序列1101，检测到输出1，否则输出0

// 摩尔状态机的输出仅仅依赖于当前状态，而与输入条件无关

// Dependencies:

//

// Revision:

// Revision 0.01 - File Created

// Additional Comments:

//

//

`define UD #1 //定义变量，可跨工程调用 UD user delay，初始化#1

module seq_det_moore(

input i_clk,

input i_rst_n,  //系统复位，低电平有效

input i_data,

output reg o_out

);

//=================================================

//input dalay：输入打一拍

//=================================================

reg i_data_reg = 1'b0;

always @ (posedge i_clk)

begin

// if(i_rst_n)

i_data_reg <= i_data;

end

//=================================================

// state FSM:状态声明,4个有效状态+1个空闲状态

//=================================================

reg [3:0] CS,NS; //CS:Current State; NS:Next State

localparam [3:0] //one hot with zero idle

IDLE = 4'b0000,

S1 = 4'b0001,

S2 = 4'b0010,

S3 = 4'b0100,

S4 = 4'b1000;

//=================================================

// FSM input

//=================================================

//1st always block：sequential state transition

//现态与次态转换 时序电路

always @(posedge i_clk)

begin

if (!i_rst_n) begin

CS <= IDLE;  // reset

// i_data_reg <= 1'b0; //复位态，数据首位，赋值为0，则状态判断延时2clk

end

else

CS <= NS;

end

//2nd always block：combinational condition judgment

//第二段：各种状态间的跳变。 组合电路

always @ (*)

begin

case(CS)  //状态转移，判断当前状态"CS"

IDLE:begin

if (i_data_reg) NS = S1; //第一位1,din == 1'b1

else NS = IDLE; //din == 1'b0

end

S1: begin

if (i_data_reg) NS = S2; //1, 11

else NS = IDLE; //10，回到原点

end

S2: begin

if (~i_data_reg) NS = S3; //0, 110

else NS = S2; //111,等待/循环，11101

end

S3: begin

if (i_data_reg) NS = S4; //1, 1101

else NS = IDLE; //1100，回到原点

end

S4: begin

if (i_data_reg) NS = S1; //下一组，第一位1

else NS = IDLE; //下一组，第一位0，回原点

end

default: NS = IDLE;

endcase

end

//=================================================

// FSM output: Moore型，输出只与当前状态有关

//=================================================

//3rd always block：the sequential FSM output

//第三段：确定最终的状态

always @(posedge i_clk)

begin

if ( CS == S4) o_out <= 1;

else o_out <= 0;

end

endmodule

`timescale 1ns / 1ps

//SimulationCode:Test Bench/

// Company:

// Engineer:

//

// Create Date: 2019/01/04 15:24:59

// Design Name:

// Module Name: seq_det_moore_tb

// Project Name:

// Target Devices:

// Tool Versions:

// Description:

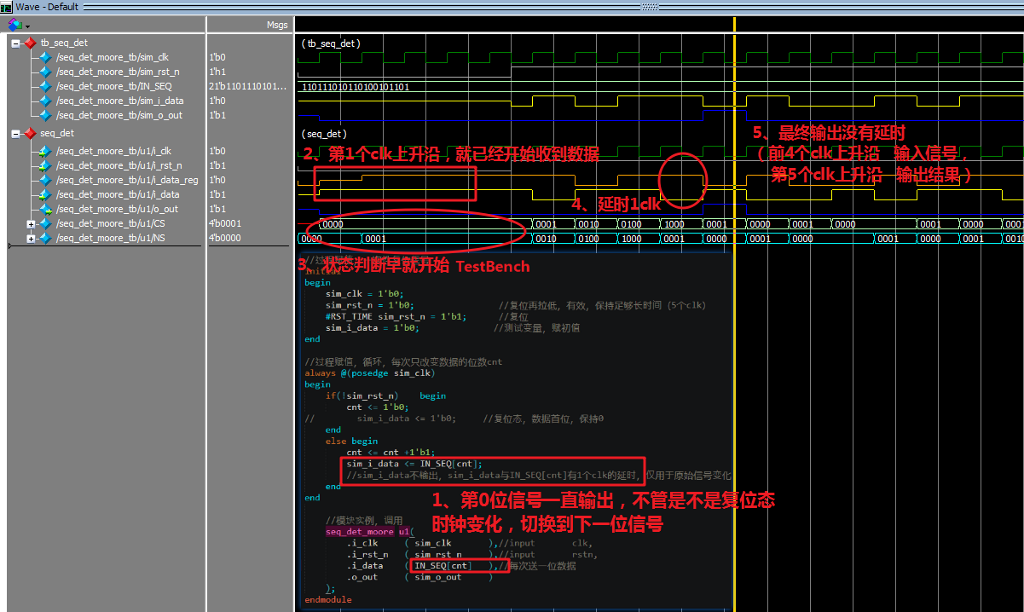

// 数据一开始就发送过去，第一个clk上升沿就接到信号，开始判断，但当前状态一直循环为空

//就等解除复位态，下一个数据过来，进入下一状态

//最终输出没有延时，相当于前4个clk上升沿输入信号，第5个clk上升沿 输出结果

// Dependencies:

//

// Revision:

// Revision 0.01 - File Created

// Additional Comments:

//

//

`define UD #1

module seq_det_moore_tb;

reg sim_clk;

reg sim_rst_n;

reg sim_i_data;  //输入序列，缓冲，赋值

wire sim_o_out;

// Note: CLK must be defined as a reg when using this method

parameter CLK_PERIOD = 10;  //仿真周期10ns=100M

parameter RST_CYCLE = 5; //复位周期数

parameter RST_TIME = RST_CYCLE * CLK_PERIOD; //复位时间：5个时钟周期

parameter IN_SEQ = 21'b1_1011_1010_1101_0010_1101;

//时钟 10ns

always #(CLK_PERIOD/2) sim_clk = ~sim_clk;

/*

//时钟：写法2

always begin

     i_clk = 1'b0;

     #(CLK_PERIOD/2) clk = 1'b1;

     #(CLK_PERIOD/2);

end

*/

reg [4:0]cnt;

//过程赋值，一次性复位信号???????????

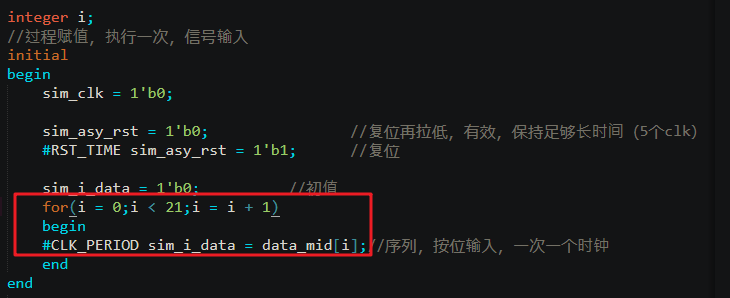

initial

begin

sim_clk = 1'b0;

sim_rst_n = 1'b0; //复位再拉低，有效，保持足够长时间（5个clk）

#RST_TIME sim_rst_n = 1'b1; //复位

sim_i_data = 1'b0; //测试变量，赋初值

end

//过程赋值，循环，每次只改变数据的位数cnt

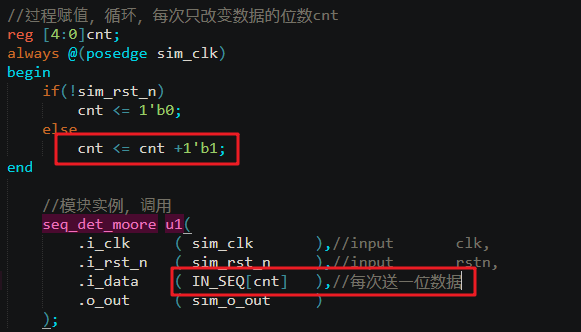

always @(posedge sim_clk)

begin

if(!sim_rst_n) begin

cnt <= 1'b0;

// sim_i_data <= 1'b0; //复位态，数据首位，保持0

end

else begin

cnt <= cnt +1'b1;

sim_i_data <= IN_SEQ[cnt];

//sim_i_data不输出，sim_i_data与IN_SEQ[cnt]有1个clk的延时，仅用于原始信号变化

end

end

//模块实例，调用

seq_det_moore u1(

.i_clk ( sim_clk ),//input clk,

.i_rst_n ( sim_rst_n ),//input rstn,

.i_data ( IN_SEQ[cnt] ),

//每次送一位数据，第0位数据在复位态就已经发送，第1位数据在解除复位后发送

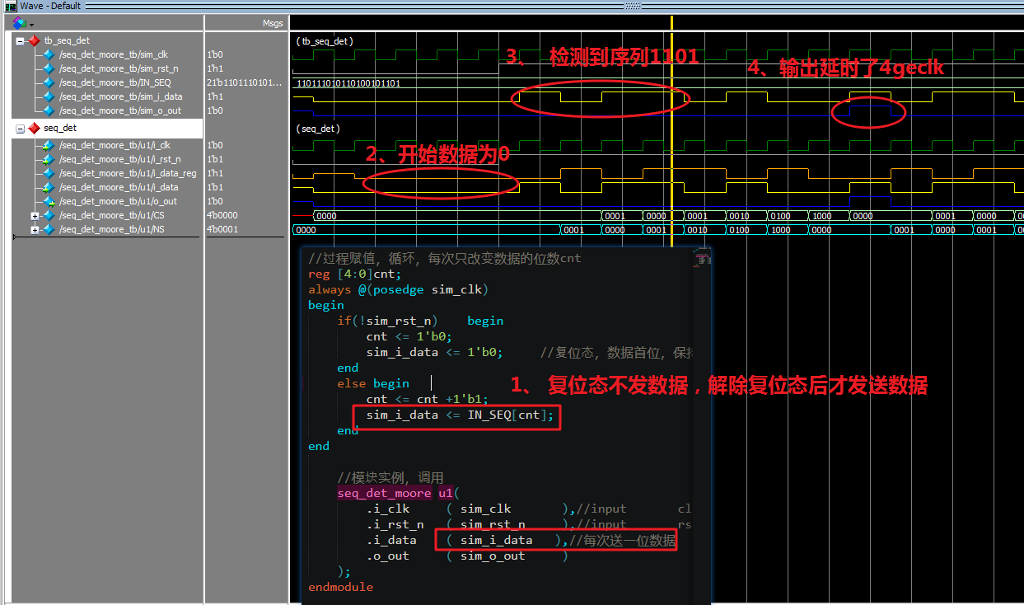

//.i_data ( sim_i_data ),

//解除复位后，才发送数据

.o_out ( sim_o_out )

);

endmodule
