支付功能设计（一）

实体设计：

公共入参
@ApiModelProperty("平台分配商户号")
private String merchantNo（新房分配：715938590265180167）;


@ApiModelProperty("渠道")
private String channel（通联：80）;


@ApiModelProperty("随机字符串")
private String randomStr;


@ApiModelProperty("签名")
private String sign;




公共返回
sign：签名



统一返回结构体
/**
 * 错误业务码
 */
@ApiModelProperty(value = "返回码",notes = "200代表成功,其他全部是失败",example = "200")
private Integer code;

/**
 * 错误消息,外部使用的消息
 */
@ApiModelProperty(value = "汉字消息",example = "成功",notes = "如果异常的时候,可以直接展示在前端的消息内容")
private String msg;

/**
 * 返回的数据, 一般用来存储当时的数据,或一些重要信息 ,方便去查验错误
 */
@ApiModelProperty("数据")
private T data;


接口描述


1.下单

/pay/order

入参：

@ApiModelProperty("接入方支付订单ID")
private String bizOrderId;

@ApiModelProperty("支付渠道交易标识")
private Long amount;

@ApiModelProperty("收费类型")
private String receiptTypeName;

@ApiModelProperty("订购人姓名")
private String buyerName;

@ApiModelProperty("订购人地址")
private String buyerAddress;

@ApiModelProperty("订购人联系电话")
private String buyerPhone;

@ApiModelProperty("跟踪订单号")
private String businessTraceOrderNo;

@ApiModelProperty("证件类型")
private String identityType;

@ApiModelProperty("证件号")
private String identityNo;

@ApiModelProperty("成交金额")
private Long dealAmount;
返回：

@ApiModelProperty("接入方支付订单ID")
private String payId;

@ApiModelProperty("平台签名")
private String sign;




1.查询交易结果

http://域名/pay/query

入参：

@ApiModelProperty("接入方支付订单ID")
private String bizOrderId;

@ApiModelProperty("支付平台支付ID")
private String payId;

@ApiModelProperty("支付渠道交易标识")
private String channelOrderId;
返回：(payChannel->channel)

@ApiModelProperty("接入方支付订单ID")
private String bizOrderId;

@ApiModelProperty("支付平台支付ID")
private String payId;

@ApiModelProperty("支付渠道交易标识")
private String channelOrderId;

@ApiModelProperty("支付金额，单位分")
private String amount;

@ApiModelProperty("手续费，单位分")
private String fee;

@ApiModelProperty("支付状态")
private String status;

@ApiModelProperty("支付渠道")
private String channel;

@ApiModelProperty("支付卡号，POS刷卡返回")
private String payCardNo;

@ApiModelProperty("交易请求日期，格式：yyyymmdd")
private String payTime;

@ApiModelProperty("交易完成时间，格式：yyyymmddhhmmss")
private String finishTime;

@ApiModelProperty("终端号，POS刷卡返回")
private String termNo;


2.发起退款

http://域名/refund/apply

入参：

@ApiModelProperty("接入方支付订单ID")
private String bizOrderId;

@ApiModelProperty("支付平台支付ID")
private String payId;

@ApiModelProperty("退款金额，单位为分")
private String amount;

@ApiModelProperty("退款备注")
private String remark;
返回：

@ApiModelProperty("平台退款ID")
private String payRefundId;


3.查询退款结果

http://域名/refund/query

入参：

@ApiModelProperty("平台退款ID")
private String payRefundId;
返回：

@ApiModelProperty("支付平台定义退款ID")
private String payRefundId;

@ApiModelProperty("接入方支付ID（退款对应的收款业务方标识）")
private String bizOrderId;

@ApiModelProperty("平台支付ID（退款对应的收款支付平台支付ID）")
private String payId;

@ApiModelProperty("平台支付ID（退款对应的收款支付渠道交易标识）")
private String channelOrderId;

@ApiModelProperty("退款金额，单位分")
private String amount;

@ApiModelProperty("退款状态")
private String status;

@ApiModelProperty("退款完成时间 yyyyMMddHHmmss")
private String finishTime;


4.付款结果通知

入参：

@ApiModelProperty("接入方支付订单ID")
private String bizOrderId;

@ApiModelProperty("支付平台支付ID")
private String payId;

@ApiModelProperty("支付渠道交易标识")
private String channelOrderId;

@ApiModelProperty("支付金额，单位分")
private String amount;

@ApiModelProperty("手续费，单位分")
private String fee;

@ApiModelProperty("支付状态")
private String status;

@ApiModelProperty("支付渠道")
private String channel;

@ApiModelProperty("支付卡号，POS刷卡返回")
private String payCardNo;

@ApiModelProperty("交易请求日期，格式：yyyymmdd")
private String payTime;

@ApiModelProperty("交易完成时间，格式：yyyymmddhhmmss")
private String finishTime;

@ApiModelProperty("终端号，POS刷卡返回")
private String termNo;
返回：

字符串：success，否则会认为是通知失败



5.退款结果通知

入参：

@ApiModelProperty("支付平台定义退款ID")
private String payRefundId;

@ApiModelProperty("接入方支付ID（退款对应的收款业务方标识）")
private String bizOrderId;

@ApiModelProperty("平台支付ID（退款对应的收款支付平台支付ID）")
private String payId;

@ApiModelProperty("平台支付ID（退款对应的收款支付渠道交易标识）")
private String channelOrderId;

@ApiModelProperty("退款金额，单位分")
private String amount;

@ApiModelProperty("退款状态")
private String status;

@ApiModelProperty("退款完成时间 yyyyMMddHHmmss")
private String finishTime;
返回：

字符串：success，否则会认为是通知失败

微信支付：

前端开发经常涉及到支付相关的场景，下面是关于集成微信支付的一些总结。

一、支付方式

微信支付的方式有很多，目前存在的微信支付方式有：

1、付款码支付

付款码支付是用户展示微信钱包内的“刷卡条码/二维码”给商户系统扫描后直接完成支付的模式。主要应用线下面对面收银的场景。

2、Native支付

Native支付是商户系统按微信支付协议生成支付二维码，用户再用微信“扫一扫”完成支付的模式。该模式适用于PC网站支付、实体店单品或订单支付、媒体广告支付等场景。

3、JSAPI支付

JSAPI支付是用户在微信中打开商户的H5页面，商户在H5页面通过调用微信支付提供的JSAPI接口调起微信支付模块完成支付。应用场景有：

◆ 用户在微信公众账号内进入商家公众号，打开某个主页面，完成支付
◆ 用户的好友在朋友圈、聊天窗口等分享商家页面连接，用户点击链接打开商家页面，完成支付
◆ 将商户页面转换成二维码，用户扫描二维码后在微信浏览器中打开页面后完成支付

4、APP支付

APP支付又称移动端支付，是商户通过在移动端应用APP中集成开放SDK调起微信支付模块完成支付的模式。

5、H5支付

H5支付主要是在手机、ipad等移动设备中通过浏览器来唤起微信支付的支付产品。

6、小程序支付

小程序支付是专门被定义使用在小程序中的支付产品。目前在小程序中能且只能使用小程序支付的方式来唤起微信支付。



其中，前端开发涉及到的支付方式主要有JSAPI支付、H5支付和小程序支付。

二、JSAPI支付

JSAPI支付必须是在微信APP内进行，比如用户在微信里打开经纪人分享到朋友圈的旅居页面，在感兴趣的旅居路线上报名，并点击支付，就会通过JSAPI调起微信支付。

开发前，需要先在微信商户平台（pay.weixin.qq.com）设置JSAPI支付支付目录（商户平台-->产品中心-->开发配置），JSAPI支付在请求支付的时候会校验请求来源是否有在商户平台做了配置，

所以必须确保支付目录已经正确的被配置，否则将验证失败，请求支付不成功。

实现JSAPI支付，前端的逻辑一般会有下面几个步骤：



1. 传入openId，调用下单接口
2. 通过微信浏览器私有接口调起支付： WeixinJSBridge.invoke('getBrandWCPayRequest',{appId, paySign, ...}) // 详细参数说明参考https://pay.weixin.qq.com/wiki/doc/api/jsapi.php?chapter=7_7&index=6
3. 支付失败回调：res => if(get_brand_wcpay_request:cancel)
4. 支付成功回调：res => if(get_brand_wcpay_request:ok) => getPayResult（轮询支付结果） => 支付成功
5. 跳到订单详情页/支付结果页



PS：除了可以调用微信内置的WeixinJSBridge对象的getBrandWCPayRequest方法调起支付，还可以通过加载微信jssdk，使用wx.chooseWXPay方法调起支付（https://developers.weixin.qq.com/doc/offiaccount/OA_Web_Apps/JS-SDK.html#59）。

实际上chooseWXPay方法内部还是调用了getBrandWCPayRequest方法，而使用getBrandWCPayRequest的话就不需要引入微信jssdk。

需要注意的是，商品是否真的支付成功，结果不是实时返回的，需要自己实现getPayResult接口进行轮询。

三、H5支付

H5支付是指商户在微信客户端外的移动端网页展示商品或服务，用户在前述页面确认使用微信支付时，商户发起本服务呼起微信客户端进行支付。

主要用于触屏版的手机浏览器请求微信支付的场景。可以方便的从外部浏览器唤起微信支付。

提醒：H5支付不建议在APP端使用，如需要在APP中使用微信支付，请接APP支付。

实现H5支付，前端的逻辑一般会有下面几个步骤：



1. 传入openId，调用下单接口
2. 拼接返回的支付地址，跳转到自己的支付信息页
3. 点击确认支付
4. 重定向到微信支付地址 （https://wx.tenpay.com/cgi-bin/mmpayweb-bin/checkmweb）
5. 跳回原来的确认支付页，并查询支付状态
6. 支付成功则提示已成功支付，并跳到订单详情页/支付结果页



跟JSAPI支付一样，H5支付真的购买成功，结果也不是实时返回的，需要自己实现接口进行轮询。

还需要注意的是，创建订单时，后端需要记住用户的ip，并与微信后台交互时传递这个值。微信会检测用户实际支付时的ip与我们后台传递的ip是否一致，

不一致的话会提示网络环境未能通过安全验证，请稍后再试。

更详细的步骤可以参考下面的时序图：

四、小程序支付

小程序中能且只能使用小程序支付的方式来唤起微信支付，而在已有小程序支付的情况下，APP可以通过跳转到微信小程序的方式，来调起微信支付。

不过，iOS 端的微信小程序不支持虚拟支付(https://developers.weixin.qq.com/community/operate/detail/1006)，开发类似网商卡和微信卖房高级版等收费的线上服务的产品前，需要特别注意。



实现小程序支付，前端的逻辑一般会有下面几个步骤：

1. 传入openId，调用下单接口
2. 通过微信小程序支付接口调起支付：wx.requestPayment({package, paySign, ...}) // 详细参数说明参考 https://pay.weixin.qq.com/wiki/doc/api/wxa/wxa_api.php?chapter=7_7&index=5
3. 支付失败回调fail函数 =>支付失败
4. 支付成功回调success函数 => 支付成功
5. 跳到订单详情页/支付结果页

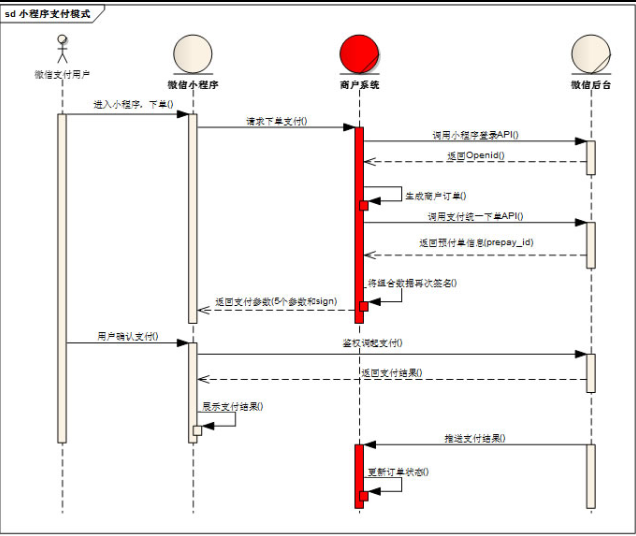

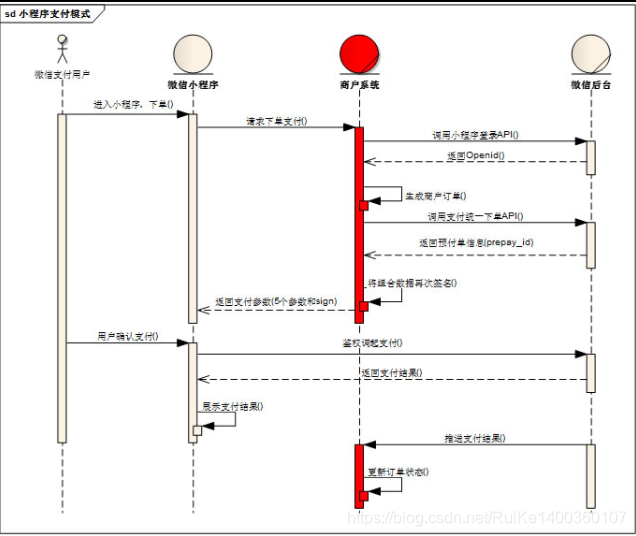

更详细的步骤可以参考下面的时序图：



五、相关参考文档

微信授权：https://developers.weixin.qq.com/doc/offiaccount/OA_Web_Apps/Wechat_webpage_authorization.html

微信JSAPI支付：https://pay.weixin.qq.com/wiki/doc/api/jsapi.php?chapter=7_1

微信H5支付：https://pay.weixin.qq.com/wiki/doc/api/H5.php?chapter=15_1

微信小程序支付：https://pay.weixin.qq.com/wiki/doc/api/wxa/wxa_api.php?chapter=7_3&index=1
