cilium系列之三:NodeLocal DNSCache在cilium中的实现

kubernetes官网关于nodelocal dns缓存的介绍
引言
NodeLocal DNSCache 通过在集群节点上作为 DaemonSet 运行 dns 缓存代理来提高集群 DNS 性能。在当今的体系结构中，处于 ClusterFirst DNS 模式的 Pod 可以连接到 kube-dns serviceIP 进行 DNS 查询。通过 kube-proxy 添加的 iptables 规则将其转换为 kube-dns/CoreDNS 端点。借助这种新架构，Pods 将可以访问在同一节点上运行的 dns 缓存代理，从而避免了 iptables DNAT 规则和连接跟踪。本地缓存代理将查询 kube-dns 服务以获取集群主机名的缓存缺失（默认为 cluster.local 后缀）。

动机
使用当前的 DNS 体系结构，如果没有本地 kube-dns/CoreDNS 实例，则具有最高 DNS QPS 的 Pod 可能必须延伸到另一个节点。在这种脚本下，拥有本地缓存将有助于改善延迟。
跳过 iptables DNAT 和连接跟踪将有助于减少 conntrack 竞争并避免 UDP DNS 条目填满 conntrack 表。
从本地缓存代理到 kube-dns 服务的连接可以升级到 TCP 。 TCP conntrack 条目将在连接关闭时被删除，相反 UDP 条目必须超时(默认 nf_conntrack_udp_timeout 是 30 秒)
将 DNS 查询从 UDP 升级到 TCP 将减少归因于丢弃的 UDP 数据包和 DNS 超时的尾部等待时间，通常长达 30 秒（3 次重试+ 10 秒超时）。
在节点级别对 dns 请求的度量和可见性。
可以重新启用被动缓存，从而减少对 kube-dns 服务的查询数量。

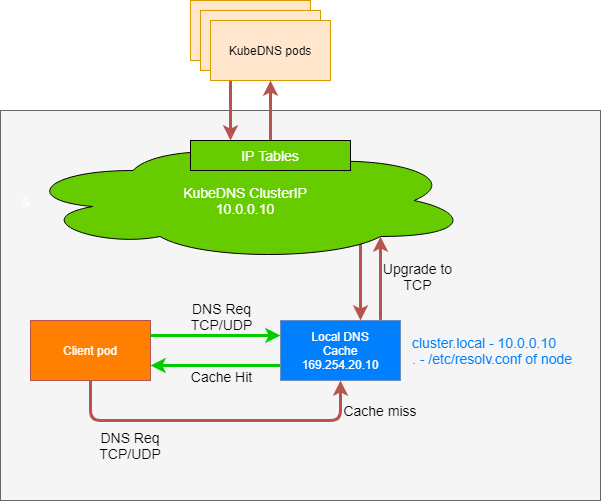

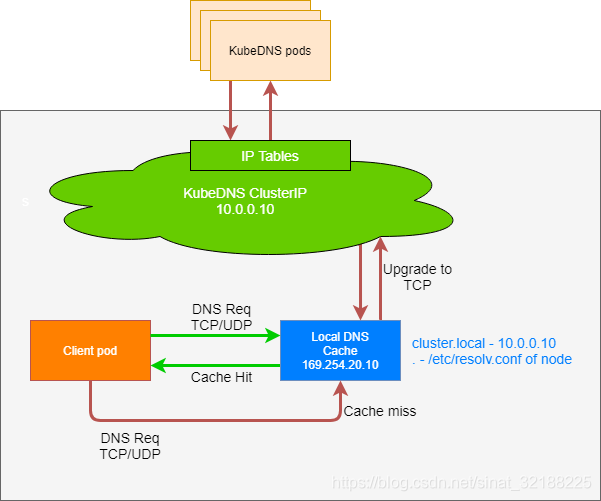

架构图
启用 NodeLocal DNSCache 之后，这是 DNS 查询所遵循的路径：
在这里插入图片描述

以上均摘抄于kubernetes官网对NodeLocal DNSCache的介绍。
NodeLocal DNSCache对于大集群的dns优化还是有显著的变化。有三点比较明显，
1、本地dns缓存减少master端coredns的压力
2、避免了大集群coredns查询或者udp丢包引起的超时时间过长导致conntrack表填满。
3、提升udp请求为tcp请求，缩短超时时间以及提升dns请求稳定性。

网友的优化测试，这个还是ipvs模式下，ebpf的性能应该更高，可点击蓝字进去查看

以下是cilium里面运用nodecachedns

首先创建一个deployment叫node-local-dns，然后创建一个服务kube-dns-upstream，使请求dns服务也允许tcp经过53端口，cluster.local域中命中缓存则保留30分钟还是30秒，没命中则保留5秒，然后发往上游dns服务进行查询

官网地址https://github.com/cilium/cilium/blob/master/examples/kubernetes-local-redirect/node-local-dns.yaml

和kubernetes官方的对比，cilium的改了几个地方，建议用cilium的都用cilium github上面的，因为是要配合cilium的local redirect policy使用，官方的未必适合。

第一个改了的地方是限定cluster.local域
第二个改了的地方是__PILLAR_LOCAL_DNS__改成169.254.20.10
第三个要改的地方是__PILLAR__DNS__SERVER__改成coredns的clusterIP

kubedns=$(kubectl get svc kube-dns -n kube-system -o jsonpath={.spec.clusterIP}) && sed -i "s/__PILLAR__DNS__SERVER__/$kubedns/g;" node-local-dns.yaml

apiVersion: v1
kind: ServiceAccount
metadata:
  name: node-local-dns
  namespace: kube-system
  labels:
    kubernetes.io/cluster-service: "true"
    addonmanager.kubernetes.io/mode: Reconcile
---
apiVersion: v1
kind: Service
metadata:
  name: kube-dns-upstream
  namespace: kube-system
  labels:
    k8s-app: kube-dns
    kubernetes.io/cluster-service: "true"
    addonmanager.kubernetes.io/mode: Reconcile
    kubernetes.io/name: "KubeDNSUpstream"
spec:
  ports:
  - name: dns
    port: 53
    protocol: UDP
    targetPort: 53
  - name: dns-tcp
    port: 53
    protocol: TCP
    targetPort: 53
  selector:
    k8s-app: kube-dns
---
apiVersion: v1
kind: ConfigMap
metadata:
  name: node-local-dns
  namespace: kube-system
  labels:
    addonmanager.kubernetes.io/mode: Reconcile
data:
  Corefile: |
    cluster.local:53 {
        errors
        cache {
                success 9984 30
                denial 9984 5
        }
        reload
        loop
        bind 0.0.0.0
        forward . __PILLAR__CLUSTER__DNS__ {
                force_tcp
        }
        prometheus :9253
        health
        }
    in-addr.arpa:53 {
        errors
        cache 30
        reload
        loop
        bind 0.0.0.0
        forward . __PILLAR__CLUSTER__DNS__ {
                force_tcp
        }
        prometheus :9253
        }
    ip6.arpa:53 {
        errors
        cache 30
        reload
        loop
        bind 0.0.0.0
        forward . __PILLAR__CLUSTER__DNS__ {
                force_tcp
        }
        prometheus :9253
        }
    .:53 {
        errors
        cache 30
        reload
        loop
        bind 0.0.0.0
        forward . __PILLAR__UPSTREAM__SERVERS__
        prometheus :9253
        }
---
apiVersion: apps/v1
kind: DaemonSet
metadata:
  name: node-local-dns
  namespace: kube-system
  labels:
    k8s-app: node-local-dns
    kubernetes.io/cluster-service: "true"
    addonmanager.kubernetes.io/mode: Reconcile
spec:
  updateStrategy:
    rollingUpdate:
      maxUnavailable: 10%
  selector:
    matchLabels:
      k8s-app: node-local-dns
  template:
    metadata:
      labels:
        k8s-app: node-local-dns
      annotations:
        io.cilium.no-track-port: "53"
        prometheus.io/port: "9253"
        prometheus.io/scrape: "true"
    spec:
      priorityClassName: system-node-critical
      serviceAccountName: node-local-dns
      dnsPolicy: Default  # Don't use cluster DNS.
      tolerations:
      - key: "CriticalAddonsOnly"
        operator: "Exists"
      - effect: "NoExecute"
        operator: "Exists"
      - effect: "NoSchedule"
        operator: "Exists"
      containers:
      - name: node-cache
        image: k8s.gcr.io/dns/k8s-dns-node-cache:1.15.16
        resources:
          requests:
            cpu: 25m
            memory: 5Mi
        args: [ "-localip", "169.254.20.10,__PILLAR__DNS__SERVER__", "-conf", "/etc/Corefile", "-upstreamsvc", "kube-dns-upstream", "-skipteardown=true", "-setupinterface=false", "-setupiptables=false" ]
        ports:
        - containerPort: 53
          name: dns
          protocol: UDP
        - containerPort: 53
          name: dns-tcp
          protocol: TCP
        - containerPort: 9253
          name: metrics
          protocol: TCP
        livenessProbe:
          httpGet:
            path: /health
            port: 8080
          initialDelaySeconds: 60
          timeoutSeconds: 5
        volumeMounts:
        - name: config-volume
          mountPath: /etc/coredns
        - name: kube-dns-config
          mountPath: /etc/kube-dns
      volumes:
      - name: kube-dns-config
        configMap:
          name: kube-dns
          optional: true
      - name: config-volume
        configMap:
          name: node-local-dns
          items:
            - key: Corefile
              path: Corefile.base

然后就是利用cilium Local Redirect Policy，把对dns服务53端口转发给本地node-local-dns，然后再让它决定是否转发上游dns服务

官方yaml地址https://github.com/cilium/cilium/blob/master/examples/kubernetes-local-redirect/node-local-dns-lrp.yaml

apiVersion: "cilium.io/v2"
kind: CiliumLocalRedirectPolicy
metadata:
  name: "nodelocaldns"
  namespace: kube-system
spec:
  redirectFrontend:
    serviceMatcher:
      serviceName: kube-dns
      namespace: kube-system
  redirectBackend:
    localEndpointSelector:
      matchLabels:
        k8s-app: node-local-dns
    toPorts:
      - port: "53"
        name: dns
        protocol: UDP
      - port: "53"
        name: dns-tcp
        protocol: TCP

cilium通过local redirect policy实现了nodelocal dns cache，避免了要在业务deployment中修改dnspolicy，极大地推动了nodelocal dns cache在各个环境落地。

唯一比较麻烦的就是镜像要通过一些手段进行拉取k8s.gcr.io/dns/k8s-dns-node-cache:1.15.16。我是通过阿里云的镜像管理中，创建一个github代码源，添加Dockerfile，FROM k8s.gcr.io/dns/k8s-dns-node-cache:1.15.16 ，“通过海外机器构建”，这样构建自己的镜像。

kubernetes宿主机节点特别多的时候，nodelocaldnscache还是非常有用，大量请求压往coredns，很容易导致集群不稳定
