CS5266 Datasheet USB Type-C to HDMI2.0b 4k@30Hz Converter
with PD3.0 and USB 3.1 Support
1 CS5266简介
Capstone CS5266是一款高性能type-C/DP1.4至HDMI2.0b转换器，设计用于将USB Type-C源或DP1.4源连接至HDMI2.0b接收器。CS5266集成了一个兼容DP1.4的接收器HDMI2.0b兼容发射机。此外，还包括两个CC控制器，用于CC通信，以实现DP Alt模式和功率传输功能，一个用于上游Type-C端口，另一个用于下游端口。
DP接口包括2条主通道、辅助通道和HPD信号。接收器支持每通道最大5.4Gbps（HBR2）数据速率。DP接收机结合了HDCP1.4和HDCP2.3内容保护方案具有嵌入式密钥，用于数字音视频内容的安全传输。
HDMI接口包括4个最小化传输差分信号时钟/数据对、DDC和HPD信号。HDMI发射机能够支持高达3Gpbs的数据速率，足以处理高达FHD 1080p 120Hz的视频分辨率UHD 4k 30Hz格式。HDMI发射机包含支持HDCP1.4和HDCP2.3的HDCP引擎。由于包含了HDCP，CS5266允许安全传输受保护的内容。嵌入式密钥可提供最高级别的HDCP密钥安全性。
CS5266是一种高度集成的单芯片，适用于多个细分市场和显示应用，如拓展坞、扩展底座等。

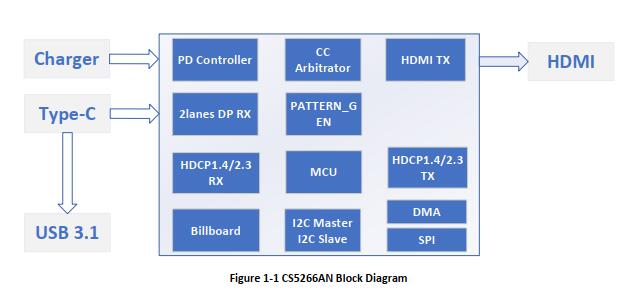

图1-1 CS5266框图
2 CS5266特点
总则
USB Type-C规范1.2
VESA DisplayPort TM（DP）v1.4兼容接收机
HDMI规范v2.0b兼容发射机，数据速率高达每通道3-Gbps。
USB电源传输（PD）V3.0兼容
支持所有USB Type-C通道配置（CC）
内置振荡器，无需外部晶体
嵌入式MCU和SPI-flash
嵌入式V-sync/H-sync缓冲区
嵌入式EDID（如果终端设备没有，CS5266AN将响应EDID）
支持HDCP 1.4和HDCP2.3，带片上键以支持HDCP中继器。
支持RGB 4:4:4 8/10位bpc和YCbCr 4:4:4、4:2:2、4:2:0 8/10位bpc
192KHz x8通道的音频采样率
LPCM和压缩音频编码格式
用于芯片控制的辅助通道、I2C主机接口
USB Type-C DisplayPort（DP）Alt模式输入（接收器）
USB Type-C规范1.2和向后兼容Type-C规范1.0
VESA DisplayPort TM v1.4兼容。支持2车道。
内置CC控制器，用于插头和方向检测
用于充电器和正常通信的双CC端口
高达HBR2（5.4-Gbps）输入。内置高性能自适应均衡器。支持1兆赫辅助信道
USB Type-C通道配置（CC）功能
USB电源传输规范3.0兼容集成USB电源传输（PD-BMC）物理层。对消息的支持
协议。支持策略引擎。支持基本设备策略管理器
支持热插拔检测（HPD）
支持用于拓展坞应用程序的USB 3.0
HDMI数字输出
HDMI 2.0b兼容
每个通道的数据速率高达3-Gbps
支持高达3840 x2160@30Hz 或者4096x2160@30Hz
音频流处理
LPCM和压缩音频编码格式
192k Hz x8通道的音频采样率支持高动态范围（HDR）元数据处理
支持I2C主从高达400 kHz。
HBM 4KV用于连接器引脚
8*8mm 68针QFN封装，带e-Pad
电力与技术
5V/1.0V系统电压，集成3.3V LDO和1.8V
3 CS5266引脚定义
3.1引脚分配

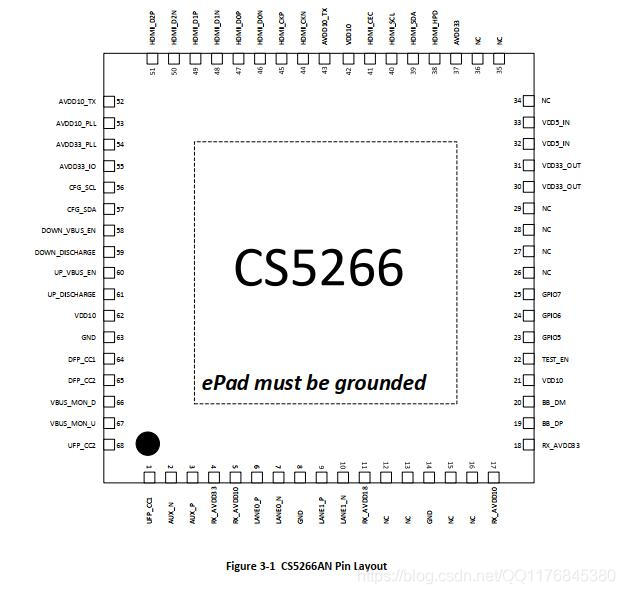

图3-1 CS5266引脚布局
3.2引脚说明

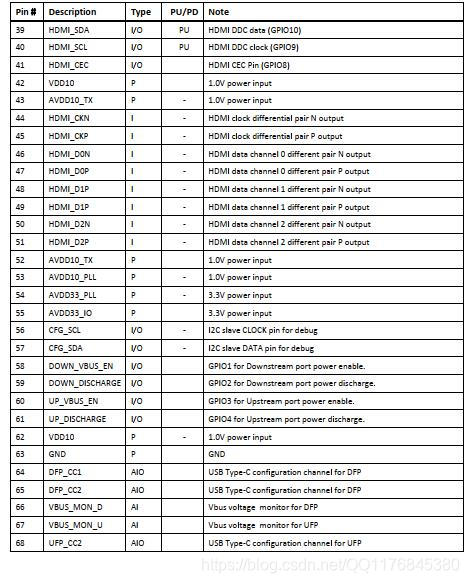

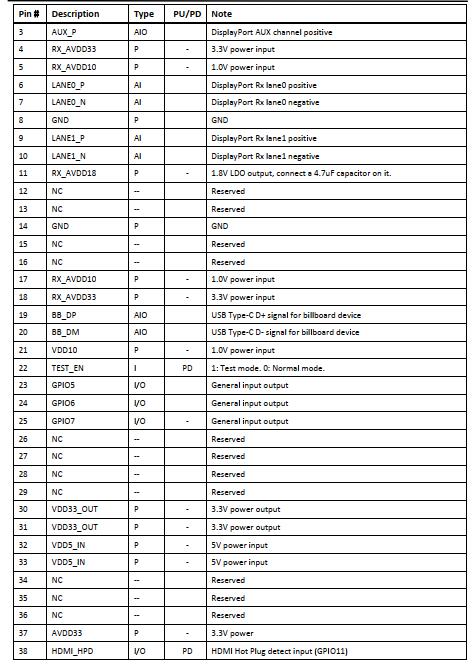

表3-1 CS5266引脚定义
4 CS5266电气规范
4.1极限特性
如果违反极限条件，可能会发生永久性损坏。功能要求见第4.2节
操作极限。

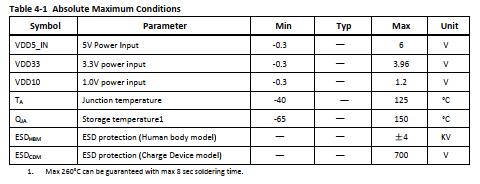

表4-1极限条件
1.最大260°C可保证最多8秒的焊接时间。
4.2操作条件

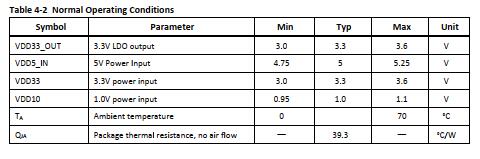

表4-2正常运行条件
4.3电气规范

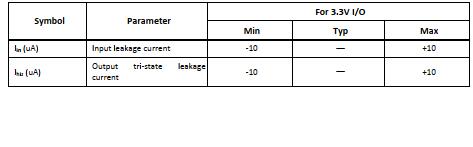

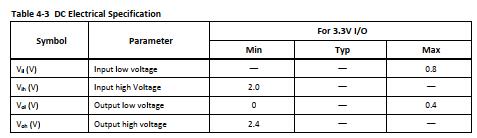

表4-3直流电气规范
5 CS5266包装规格

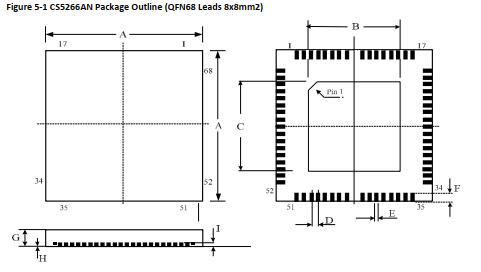

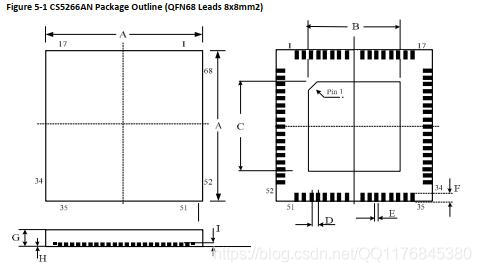

图5-1 CS5266封装外形（QFN68引线8x8mm2）

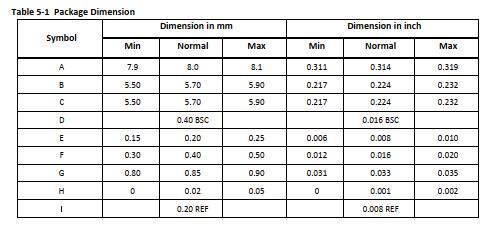

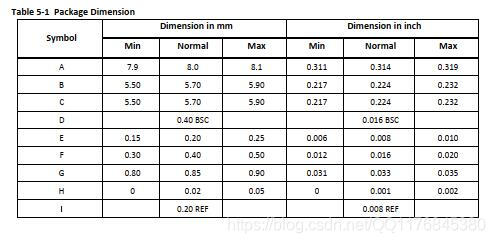

表5-1包装尺寸
6订购信息
可以使用表6-1中的零件号订购CS5266。
