1、创建流程

在这里插入图片描述
在 idea 中使用插件：Flowable BPMN visualizer，创建流程图，具体使用如下：

注：若将流程图创建在 resources\processes 包下，自动部署。现在测试手动部署，需要自定义一个包（activiti），如下：

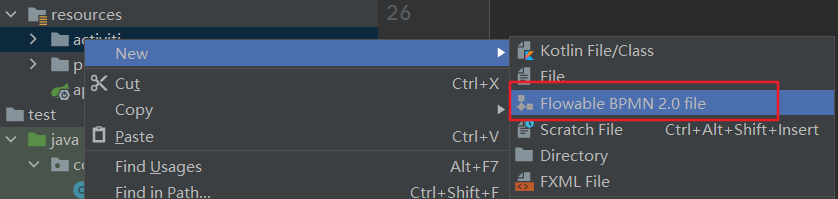

在新建的 activiti 包上右键，选择 Flowable BOMN 2.0 file，填写文件名称后回车即可创建完成

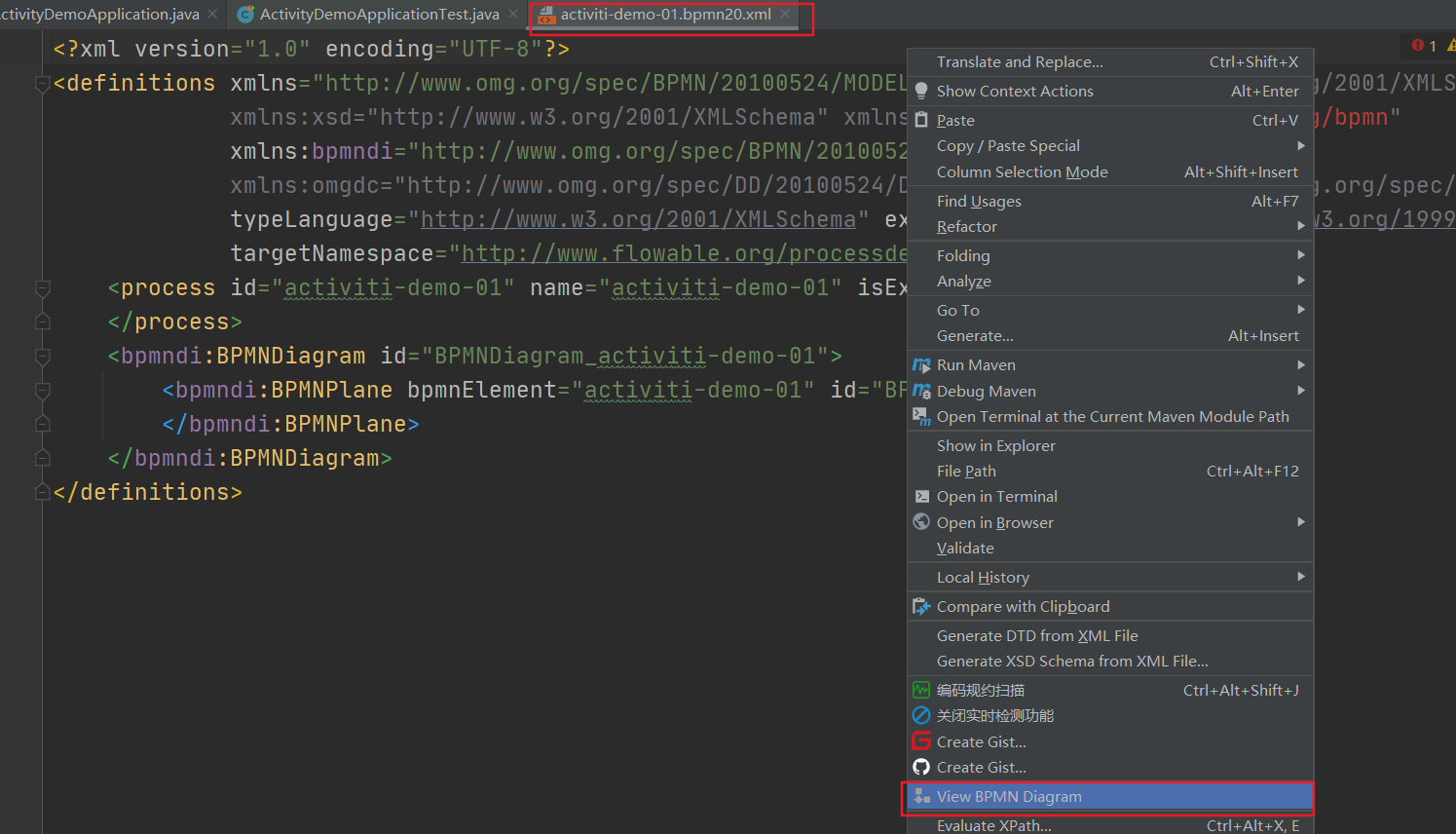

在创建好的文件中任意位置右键，选择 View BPMN Diagram，打开可视化界面（流程定义的界面）

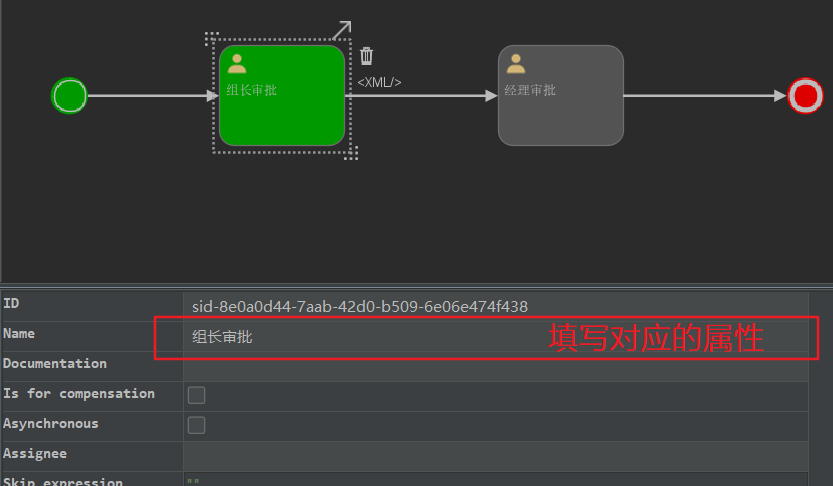

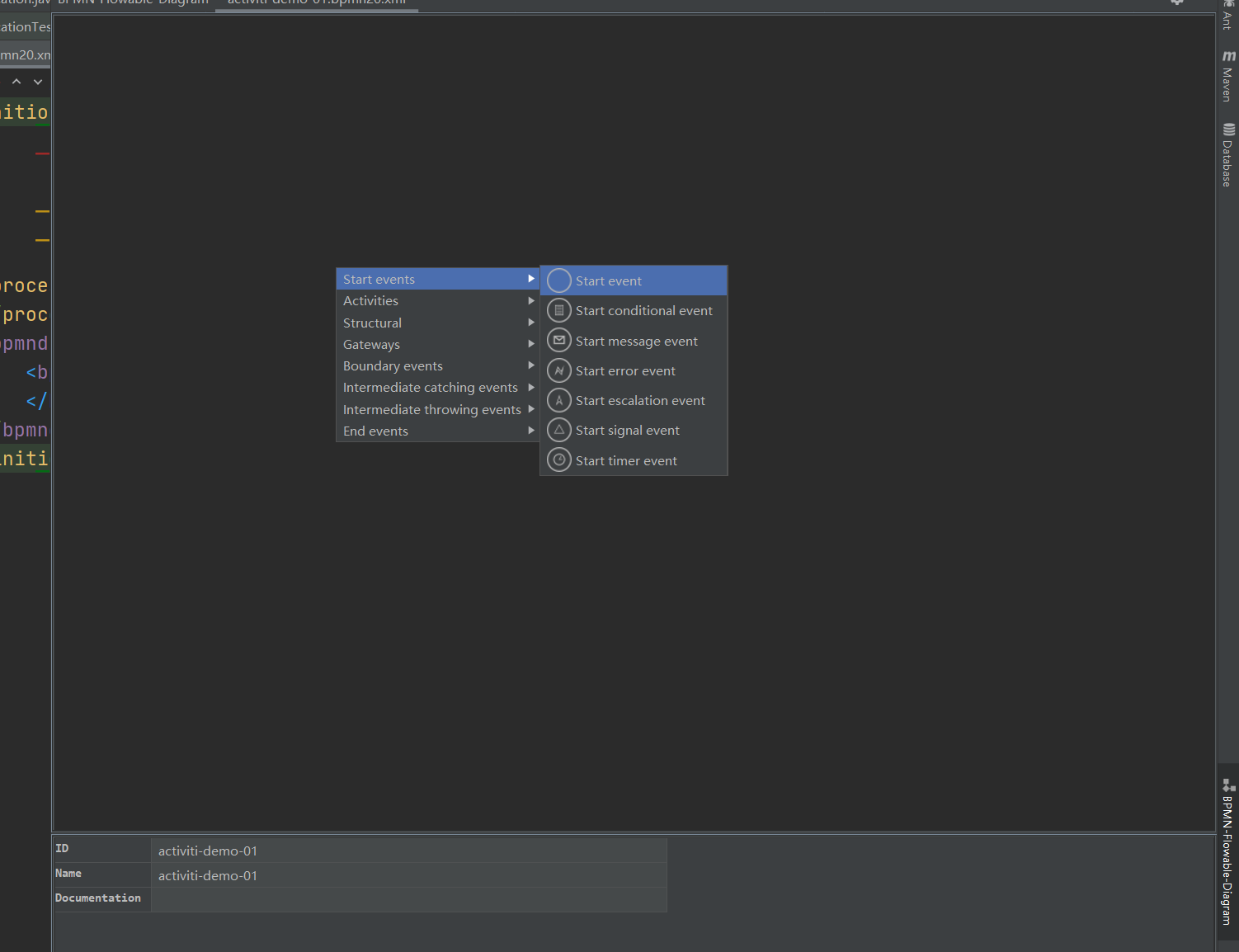

在绘图界面右键，打开对应的菜单，选择后绘制，选择当前节点，在下方出现对应的属性，根据需要可以配置，如下图所示：

2、部署流程

通过第一步将需要的流程创建成功后，此时在 activiti 包内就有该流程文件，通过以下方式部署该流程：

@RunWith(SpringRunner.class)
@SpringBootTest
public class ActivityDemoApplicationTest {

    @Autowired
    private ProcessEngine processEngine;

	// 获取 RepositoryService 的方式有两种：
	// ① 直接注入；②通过 processEngine.getRepositoryService() 获取
    @Autowired
    private RepositoryService repositoryService;

    @Test
    public void deployProcess() {
        Deployment deploy = repositoryService.createDeployment()
                .addClasspathResource("activiti/activiti-demo-01.bpmn20.xml")
                .deploy();
        System.out.println(deploy.getId());
    }
}

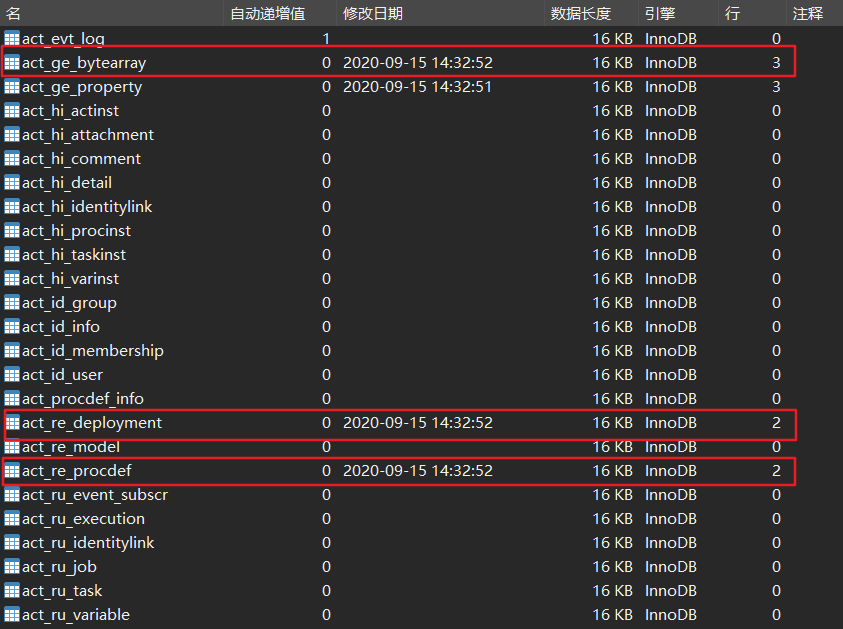

执行成功后，会在以下三张表中添加数据：

在这里插入图片描述

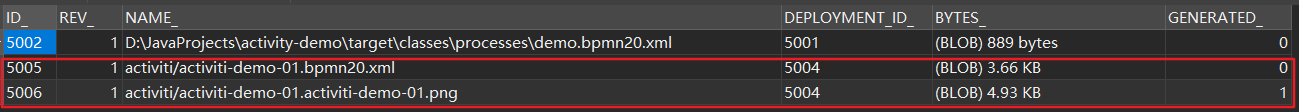

act_ge_bytearray：（二进制数据表）用于存放流程文件的，包括 xml 文本和对应 png 图片，并且使用 DEPLOYMENT_ID 外键与 act_re_deployment（流程部署表） ID 关联。
act_re_deployment：（流程部署表）用来存储部署时需要持久化保存下来的信息，
act_re_procdef：（流程定义表）用来存储流程定义相关信息

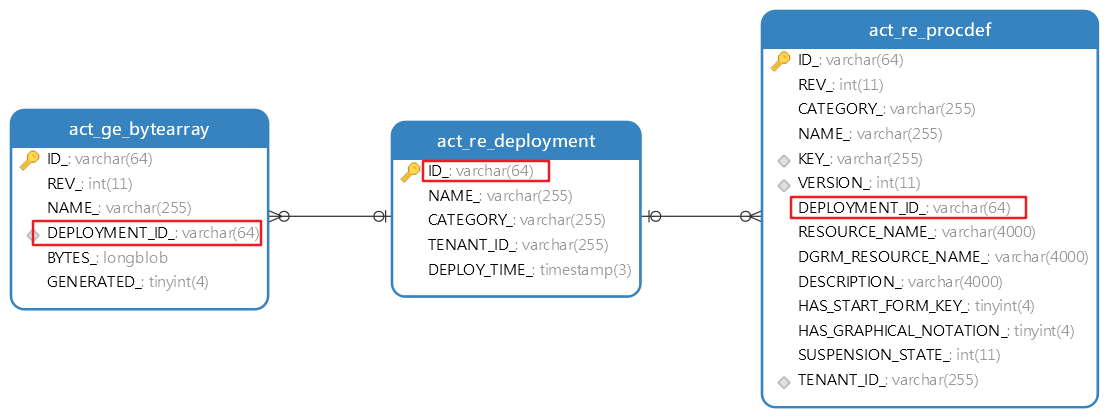

三张表的关系
在这里插入图片描述

3、流程启动
