企业内部不同网段的服务器之间互通-配置示例

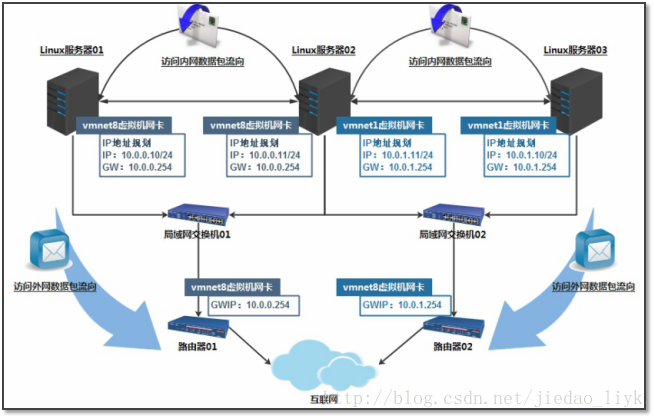

路由部署项目拓扑

这里写图片描述

上图server01 访问server03是可以通过路由器，访问外网实现的，但是我们需要的是不通网段直接之间进行内网互通。

原理
软路由是指利用台式机或服务器配合软件形成路由解决方案，主要靠软件的设置，达成路由器的功能。软路由通常使用普通计算机充当，使用通用的操作系统，如Linux或Windows，因此路由设置事实上是Windows或 Linux的设置，或者是对计算机的配置，现在以Linux主机为例实现路由功能。

拓扑目标
服务器01的10.0.0.10主机IP地址可以正常访问服务器03的10.0.1.10主机IP地址。

网络环境分析
要想server01能访问到server03，他们直接的server02就可以作为软路由来使用。所以server02配置为双网卡，并开启自身的路由功能（数据包转发功能）。

IP配置目标

虚拟服务器	网卡配置信息	虚拟网卡名称	虚拟网卡模式
server01	eth0：10.0.0.10/24	vmnet8	nat模式
server02-网卡1	eth0：10.0.0.11/24	vmnet8	nat模式
server02-网卡2	eth1：10.0.1.11/24	vmnet1	仅主机模式
server03	eth0：10.0.1.10/24	vmnet1	仅主机模式

server01相关配置：

###修改主机名并设置永久生效
[root@localhost ~]# hostname
localhost.localdomain
[root@localhost ~]# hostname server01
[root@localhost ~]# hostname
server01
[root@localhost ~]# grep -i 'hos' /etc/sysconfig/network
HOSTNAME=localhost.localdomain
[root@localhost ~]# sed -i 's#localhost.localdomain#server01#g' /etc/sysconfig/network
[root@localhost ~]# grep -i 'hos' /etc/sysconfig/network
HOSTNAME=server01
###修改hosts文件
[root@localhost ~]# echo "10.0.0.10 server01" >>/etc/hosts
[root@localhost ~]# cat /etc/hosts
127.0.0.1   localhost.localdomain localhost
::1     localhost6.localdomain6 localhost6
10.0.0.10 server01
###配置网卡相关信息
[root@localhost ~]# vi /etc/sysconfig/network-scripts/ifcfg-eth0
# Advanced Micro Devices [AMD] 79c970 [PCnet32 LANCE]
DEVICE=eth0                 ###网卡名
BOOTPROTO=none              ###不固定ip的时候写DHCP就可以
ONBOOT=yes                  ###开机自启动
NETMASK=255.255.255.0       ###子网掩码
IPADDR=10.0.0.10            ###ip
GATEWAY=10.0.0.254          ###网关
TYPE=Ethernet
DNS1=223.5.5.5              ###DNS
DNS2=223.6.6.6
###重启网卡让配置生效
ifdown eth0 && ifup eth0
###查看网卡信息
[root@server01 ~]# ip a s eth0
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast qlen 1000
    link/ether 00:0c:29:cd:5b:95 brd ff:ff:ff:ff:ff:ff
    inet 10.0.0.10/24 brd 10.0.0.255 scope global eth0
    inet6 fe80::20c:29ff:fecd:5b95/64 scope link
       valid_lft forever preferred_lft forever

server03相关配置：

###修改主机名并设置永久生效
[root@localhost ~]# sed -i 's#localhost.localdomain#server03#g' /etc/sysconfig/network
[root@localhost ~]# grep -i 'hos' /etc/sysconfig/network
HOSTNAME=server03
###修改hosts文件
[root@localhost ~]# echo "10.0.1.10 server03" >>/etc/hosts
###配置网卡相关信息(主要就是网关和ip)
IPADDR=10.0.1.10            ###ip
GATEWAY=10.0.1.254          ###网关
###重启网卡让配置生效
ifdown eth0 && ifup eth0

server02相关配置：

###修改主机名并设置永久生效
[root@localhost ~]# sed -i 's#localhost.localdomain#server02#g' /etc/sysconfig/network
[root@localhost ~]# hostname server02
###修改hosts文件
[root@localhost ~]# echo "10.0.1.11 server02" >>/etc/hosts
[root@localhost ~]# echo "10.0.0.11 server02" >>/etc/hosts
###修改网卡1信息
IPADDR=10.0.0.11
GATEWAY=10.0.0.254
###修改网卡2信息（网卡默认一块，需要setup添加网卡并配置）
IPADDR=10.0.1.11
GATEWAY=10.0.1.254
###重启网卡让配置生效
/etc/sysconfig/network restart  ###重启所有网卡
###查看网卡网卡等情况
[root@server02 ~]# ip a s
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast qlen 1000
    link/ether 00:0c:29:49:75:a9 brd ff:ff:ff:ff:ff:ff
    inet 10.0.0.11/24 brd 10.0.0.255 scope global eth0
    inet6 fe80::20c:29ff:fe49:75a9/64 scope link
       valid_lft forever preferred_lft forever
3: eth1: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast qlen 1000
    link/ether 00:0c:29:49:75:b3 brd ff:ff:ff:ff:ff:ff
    inet 10.0.1.11/24 brd 10.0.1.255 scope global eth1
    inet6 fe80::20c:29ff:fe49:75b3/64 scope link
       valid_lft forever preferred_lft forever

转发分析

server01默认网关10.0.0.254，所以所有ip访问都走的是它，我们现在要访问server03，所以要设置访问server03，通过server02的数据转发功能。
server03默认网关10.0.1.254，所以所有ip访问都走的是它，我们现在要访问server01，所以要设置访问server01，通过server02的数据转发功能。
server02就需要开启数据转发功能满足server01,server03的转发需求。

查看三台服务器现有的路由配置，并添加新路由协议

###查看server01路由表信息
[root@server01 ~]# route -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
10.0.0.0        0.0.0.0         255.255.255.0   U     0      0        0 eth0
169.254.0.0     0.0.0.0         255.255.0.0     U     0      0        0 eth0
0.0.0.0         10.0.0.254      0.0.0.0         UG    0      0        0 eth0
###查看server02路由表信息
[root@server02 ~]# route -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
10.0.0.0        0.0.0.0         255.255.255.0   U     0      0        0 eth0
10.0.1.0        0.0.0.0         255.255.255.0   U     0      0        0 eth1
169.254.0.0     0.0.0.0         255.255.0.0     U     0      0        0 eth1
0.0.0.0         10.0.1.254      0.0.0.0         UG    0      0        0 eth1
###查看server03路由表信息
[root@server01 ~]# route -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
10.0.1.0        0.0.0.0         255.255.255.0   U     0      0        0 eth0
169.254.0.0     0.0.0.0         255.255.0.0     U     0      0        0 eth0
0.0.0.0         10.0.1.254      0.0.0.0         UG    0      0        0 eth0

###添加对应的路由
###server01添加
[root@server01 ~]# route add -net 10.0.1.0/24 gw 10.0.0.11
[root@server01 ~]# route -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
10.0.0.0        0.0.0.0         255.255.255.0   U     0      0        0 eth0
10.0.1.0        10.0.0.11       255.255.255.0   UG    0      0        0 eth0
169.254.0.0     0.0.0.0         255.255.0.0     U     0      0        0 eth0
0.0.0.0         10.0.0.254      0.0.0.0         UG    0      0        0 eth0
###server03添加
[root@server01 ~]# route add -net 10.0.0.0/24 gw 10.0.1.11
[root@server01 ~]# route -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
10.0.1.0        0.0.0.0         255.255.255.0   U     0      0        0 eth0
10.0.0.0        10.0.1.11       255.255.255.0   UG    0      0        0 eth0
169.254.0.0     0.0.0.0         255.255.0.0     U     0      0        0 eth0
0.0.0.0         10.0.0.254      0.0.0.0         UG    0      0        0 eth0
###server02主机开启路由转发
[root@server02 ~]# vim /etc/sysctl.conf
net.ipv4.ip_forward = 1
[root@server02 ~]# sysctl -p        ###重新加载内核文件就有转发功能
net.ipv4.ip_forward = 1
...其余显示部分省略...
说明：默认数值为0，将数值改为1，路由转发功能即表示开启

测试结果

###server01上面访问server03
[root@server01 ~]# traceroute 10.0.1.10
traceroute to 10.0.1.10 (10.0.1.10), 30 hops max, 40 byte packets
 1  10.0.0.11 (10.0.0.11)  0.743 ms  0.842 ms  0.818 ms
 2  10.0.1.10 (10.0.1.10)  1.082 ms  1.090 ms  1.066 ms
 ###server03上面访问server01
[root@server03 ~]# traceroute 10.0.0.10
traceroute to 10.0.0.10 (10.0.0.10), 30 hops max, 40 byte packets
 1   (10.0.1.11)  0.157 ms  0.140 ms  0.141 ms
 2   (10.0.0.10)  0.737 ms  0.769 ms  0.888 ms

设置路由永久生效（命令行方式重启网卡就失效）

###添加/etc/sysconfig/network-scripts/route-eth0 ###这个文件默认没有
###server01添加
#vi /etc/sysconfig/network-scripts/route-eth0
10.0.1.0/24 via 10.0.0.11
###server03添加
#vi /etc/sysconfig/network-scripts/route-eth0
10.0.0.0/24 via 10.0.1.11
