H.264 VS H.265 变换编码及量化过程分析（2）

量化是视频编码中产生失真的根本原因，它同时影响着编码质量和比特率。

Quantize原理

1. Quantization parameter and step
2. Quantization在编码中的应用
3. Quantization在编码中的实现
4. Quantization在编码中，不同系数采用的方案
5. Quantization在编码中，优化方案
6. Quantization在编码中，涉及的码流参数

1. Quantize原理

量化是指将信号的连续取值，映射为有限多个离散幅值的过程，实现信号多对一的映射。量化器主要分标量量化器和矢量量化器，我们视频编码标准使用的是标量量化器。

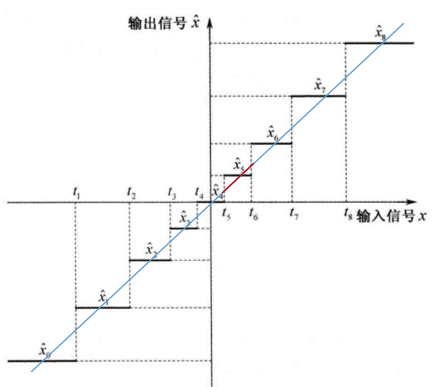

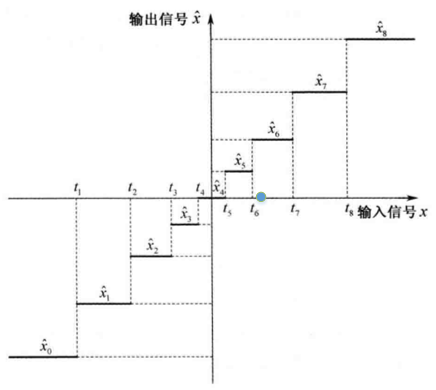

标量量化器示意图

其中，为量化结果，即重建值。

视频编码量化的作用

视频编码过程中，残差信号经过DCT/DST变换后，变换系数具有较大的动态范围，需要对变换系数作二步操作：

1. 通过量化器，有效的减小信号取值空间，获得数据量压缩。
2. 建立量化值缩放后被映射成表示重建值的索引号m,进一步减少编码数据。 m经反量化放大后，得重重建值。

                          Quantization parameter and step

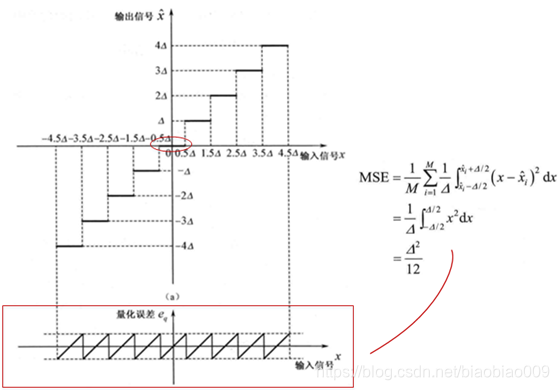

关于量化步长及误差：

输入信号的最小值和最大值分别是a and b表示，重建值个数为M，则量化步长（Quantization Step）为：

 由上公式得，误差与量化步长的平方成正比。

优化方案：

给定重建值数目M的情况下，使量化失真最小，同时量化输出值所需比特最优，即量化输出值的熵约束下，使失真最小----率失真优化量化RDOQ。

EG：取值概率大的量化重建值对应的量化区间增大，对应的重建值索引值少，可有效减少编码所需比特数。

EG：0值附近的系数概率较大，加宽以为0为中心的区间，可带来一定率失真性能的提高。

Quantization在编码中的应用

视频编码量化的实现：编码标准中规定了反量化过程的实现方式，量化器由编码器自行确定。

量化操作以TU为基本处理单元，对Y分量和UV分量分别量化，过程如下：

dij 为变换系数，QPstep为量化步长，lij为量化结果，f为舍入误差补偿系数。

 其中，量化步长QPstep，视频标准（H264/265）中限定为52个数值：

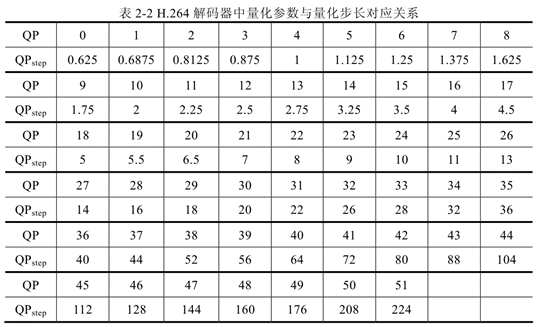

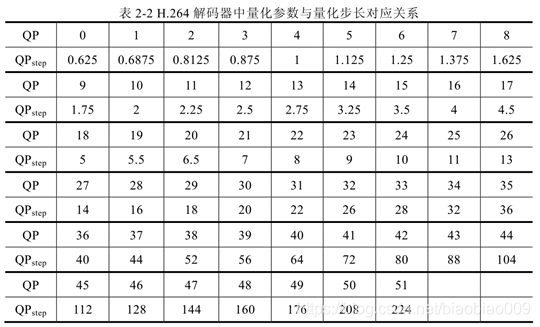

QP与QPstep对应关系

1. QP是量化参数，是量化步长的序号；
2. QP每增加6，QPstep增加一倍；
3. QP取值为0时代表最精细的量化，取值越大，量化越粗糙。
4. 量化步长QPstep值范围在0.625~224，

Quantization在编码中的实现

1. 为了避免浮点运算，将系数与量化步长做了一定程度的放大；
2. 除法运算转换为移位运算，引入变量qbits以及MF；

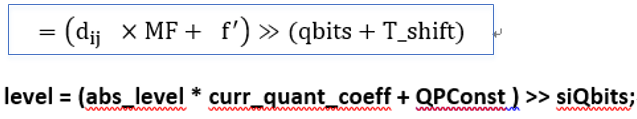

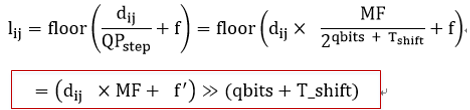

考虑到定点DCT/DST的缩放因子，公式（1）可用下面的公式表示：

qbits=14+floor(QP/6)

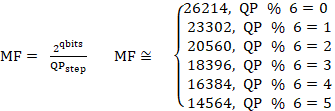

其中：

量化计算过程pseudo code：

if(mb_type == mb_I_16x16)  //AC

  {

    for(int k =0;k<16;k++)

    {

      int32_t level = coef[k+len_param];

      int64_t abs_level = (int64_t)abs(level);

      int32_t  sign;

      sign = (level < 0 ? -1 : 1);

      int32_t curr_quant_coeff = quant_coeff[0];

      level = (abs_level * curr_quant_coeff + QPConst ) >> siQbits;

      level *= sign;

      q_coef[k+len_param] = (coeff_t)(CLIP(-32768, 32767, level));

    }

  }

Quantization在编码中，不同系数采用的不同方案

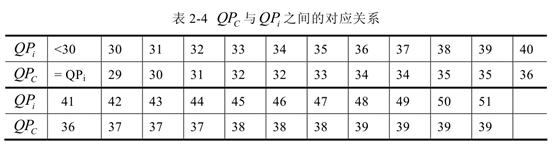

1. 关于色度信号QP_C，为防止量化步长过大时引起重建图像漂移现象，将QP_C范围限定在在0~39。当色度QP_C取值与QP值由下表给出：（H264与H265，色度的对应关系略有不同）

2. 关于不同的帧类型，采用不同的偏移量，

 I slice，，P/B slice ，相对P/B 而言，I帧量化后，损失更少；

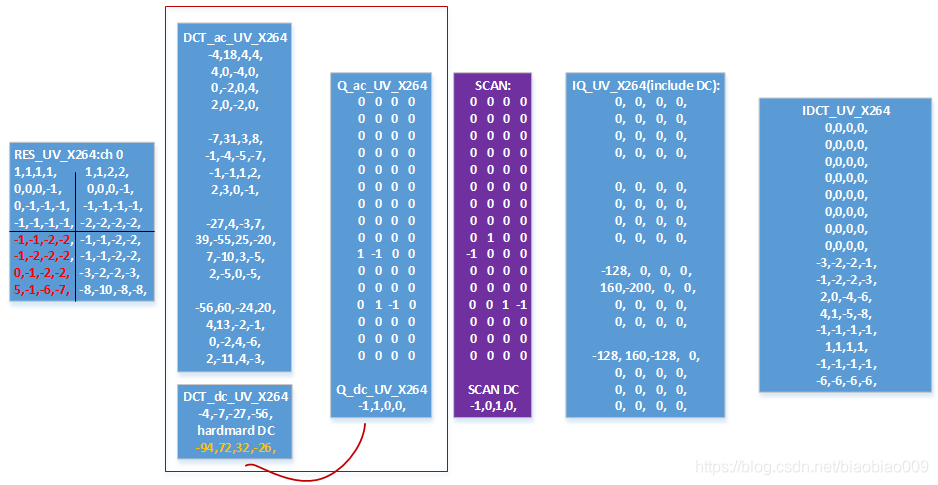

3. CHROMA中，DC/AC采用不同的量化方案；而LUMA中，DC/AC采用相同的量化方案。说明肉眼对颜色分量的细节不敏感。

CHROMA AC：

CHROMA DC：

level = (abs_level * curr_quant_coeff + 2*QPConst ) >> (siQbits+1);

4. DCT 尺寸不同，所用的量化方案不同

H264中，相对于DCT4x4而言，DCT8x8用到的f', qbits大于DCT4，显然DCT4x4采用的量化方案更精细。

   uint8_t siQbits    = transform8x8?(16+siQPper):(15+siQPper);

  int32_t QPConst=(block_type == CU_INTRA ? ((1<<siQbits)/3) : ((1<<siQbits)/6) );

Quantization在编码中，优化方案

蓝色圆点对应值，重建值可映射为x6orx5

率失真优化量化（Rate-Distortion Optimized Quantization，RDOQ），其主要将量化过程同率失真优化准则相结合，对于变换系数，给定多个可选量化值，基于RDO准则从中选出最优量化值，公式如下：

RDOQ过程：

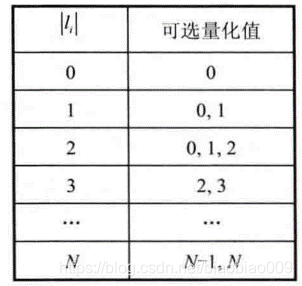

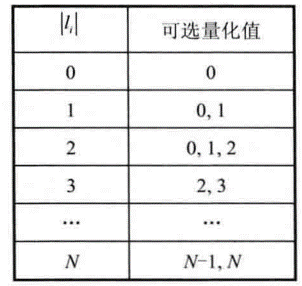

1. 基于量化步长对，当前TU所有系数进行预量化，并确定每个系数的可选量化值。
2. 利用RDO准则确定当前TU所有系数的最优量化值。
3. 4x4的系数块组，为一个CG(Coefficient Group), 确定当前TU每个CG是否可量化为全零组。确定方案为，全零CG的率失真代价与原率失真代价比较，如果代价小，则选全零CG为最优方案。

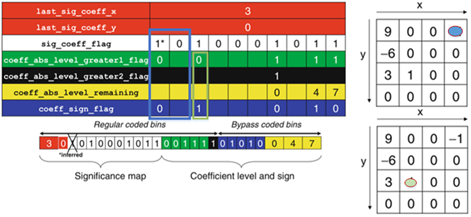

4. 确定“最后一个非零系数”位置；基于RDO原则，将“最后一个预量化值大于2” 与“最后一个预量化值大于1” 之间的非零系数，当作最后一个非零系数，找出对应最小率失真代价的最后一个非零系数。



    PS. 其他相关优化方案

   量化过程优化，可有效抑制噪音；

   量化过程优化，可有效提升图像质量；

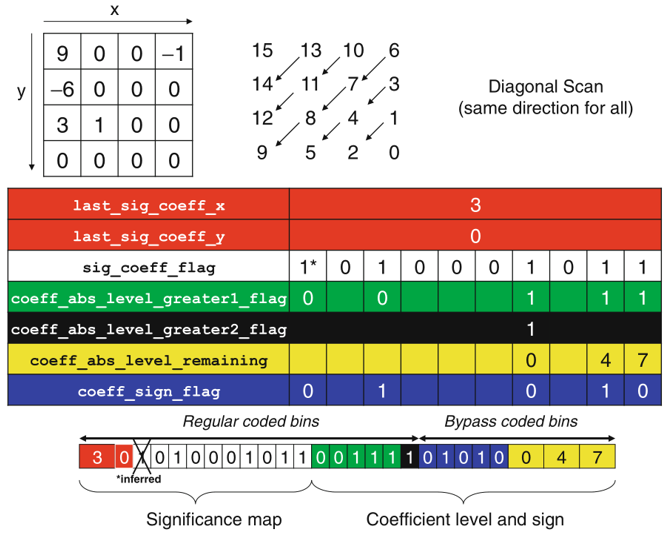

Quantization在编码中，涉及的码流参数

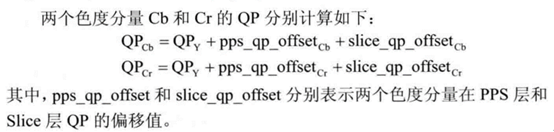

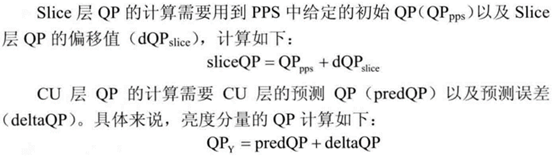

PredQP计算，

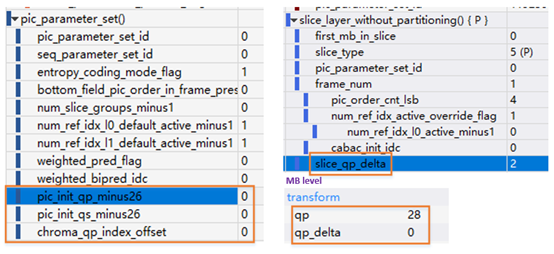

PPS/SLICE/MB:
