在很长一段时间里，我曾经陷入了硬件技术和软件技术以及资源发展不平衡的境遇。
我之前是玩单片机的，单片机对硬件要去并不高，两层板，两路DC-DC就能亮，随便就能裁剪一下系统。在对ARM微处理器学习后，陷入了硬件水平不足的境遇，或者说穷。
一般来说，ARM微处理器至少得六层板，六层板打样最少得500，我一直在尝试用四层板走六层板的线，很显然，这是想行不通的，按照高速PCB的规则四层是很难走下的，除非是不按规则。(这个给了我启发)
后面我了解到还有ARM9这个微处理器，虽然性能不强没有SMP，但是该有的外设和MMU还有硬件解码都是有的，最重要的是，四层能走下！

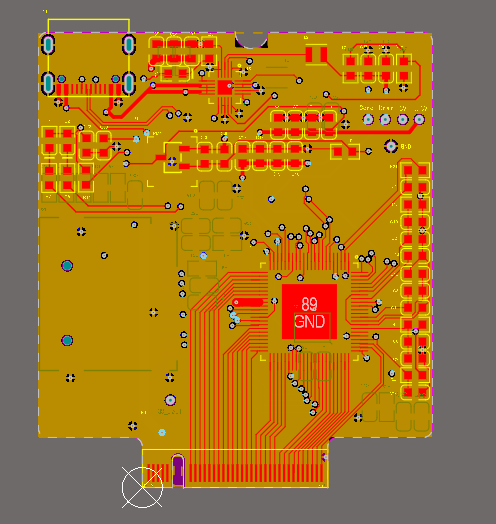

所以做了一个全志F1C200S的核心板，画了差不多两天把。
摄像头和屏幕已经调通了，还差个蓝牙和wifi，spi flash?
带SD卡插槽和typeC接口以及CP2102N以及PMIC，可以实现单核心板调试，整体大小44,不算金手指就34左右，还可以再小大圈单，主要是留出了大量空间第二板放蓝牙和WIFI。

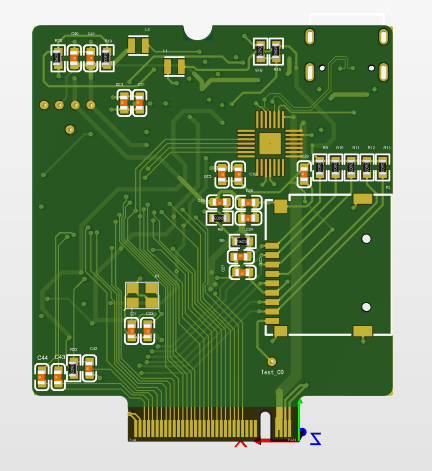

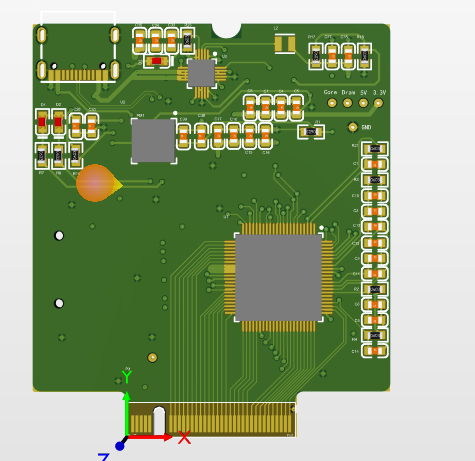

部分3D器件缺失，还有显示bug，不用管，肯定还有改进空间的，到时候底板看看要加什么。
早上送去打样了，草，吐槽一句嵌入式不仅秃头还费钱。
最新进展：核心板+底板成品做出来了，其实很早就做出来了，因为要写文档所以一直没更新。
要图片可以看这里，大改了几次，布局合理。
https://whycan.com/t_5870.html
