STM32H7上使用CubeMX,HAL配置UART串口DMA的坑

近日调试一块H7的板子, 板上资源丰富,运行速度很快, 我移植了Lwip等应用,然后想简单打开一下串口, 使用DMA形式接收. 但是无论怎么设置都没有正常收发.

可以进入回调函数, 但是接收数组内容一直是0, 就像DMA没有搬运过来一样.

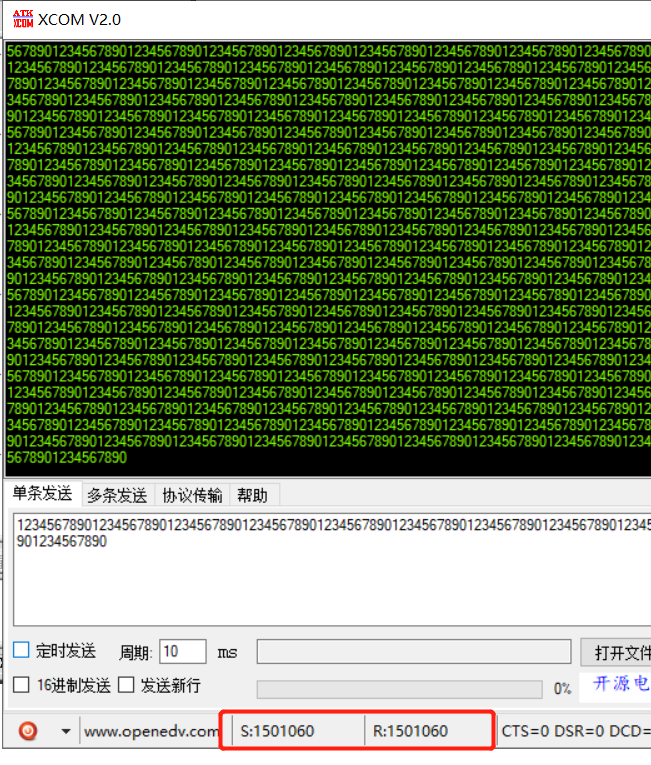

调试良久,终于通畅可以跑满串口带宽:
在这里插入图片描述
下面说我是怎么搞的:

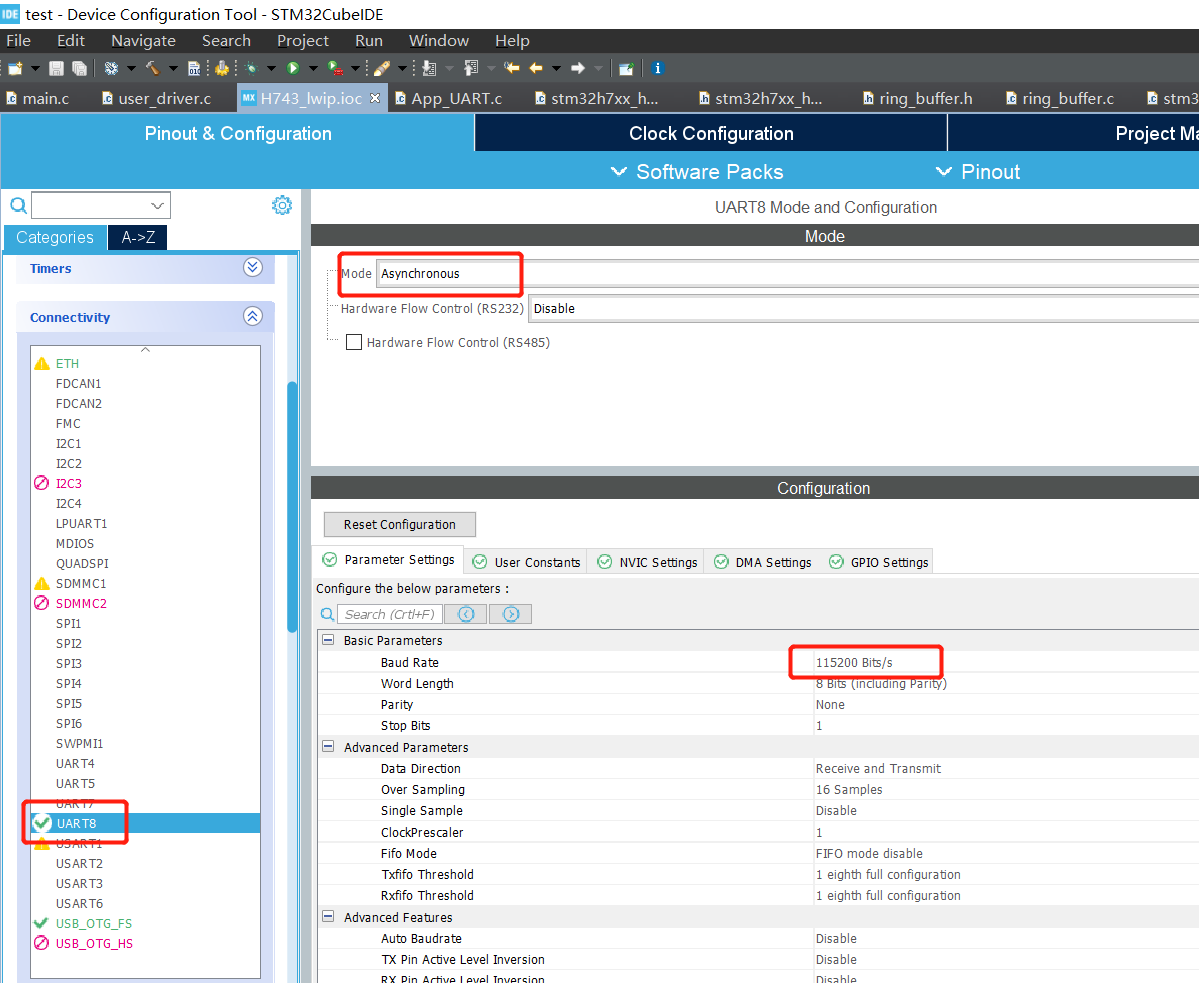

配置UART, 再cubeMX中点选我想用得uart8 , 设置波特率.

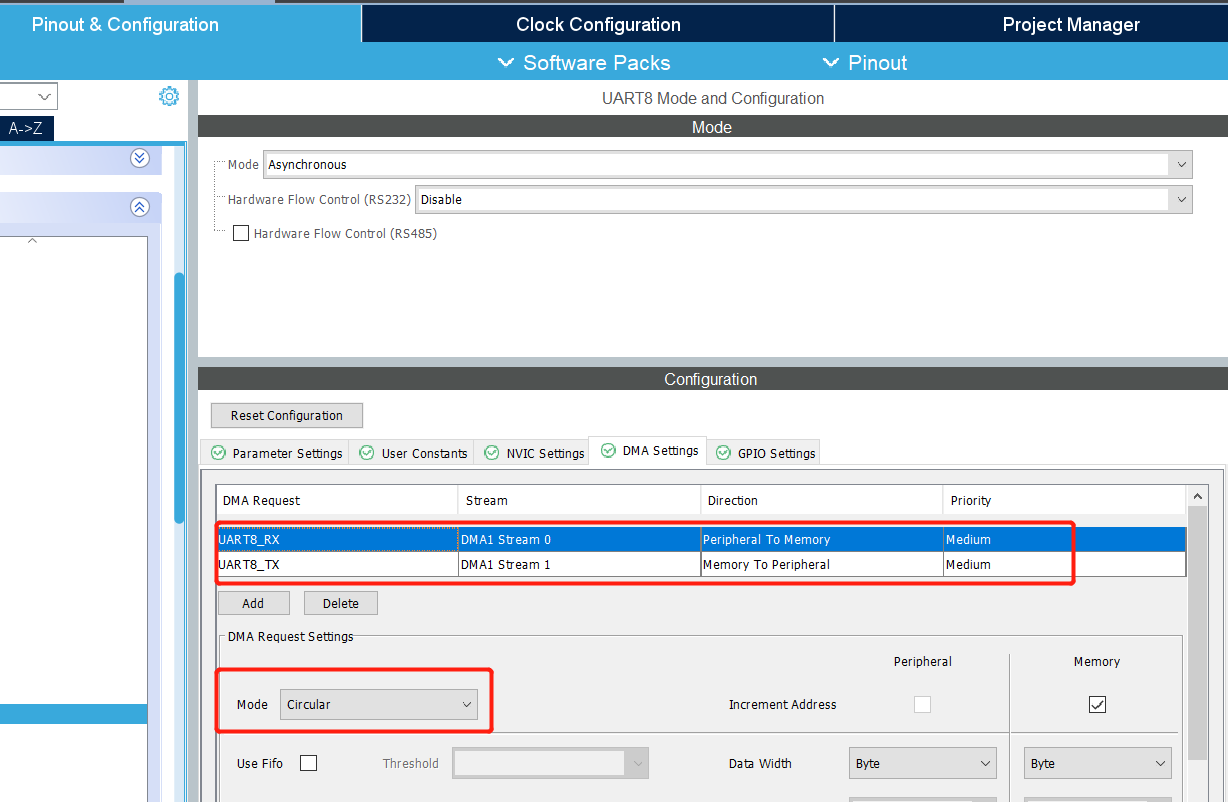

DMA选项开启. RX要启用循环模式, 这样收到一次就会再启动一次.

ok,到这里cubeMX的配置就完了, 网上都是这么写的. 点击在CubeMX IDE 点击保存,就生成代码了.

然后我在代码端再加写一些代码:

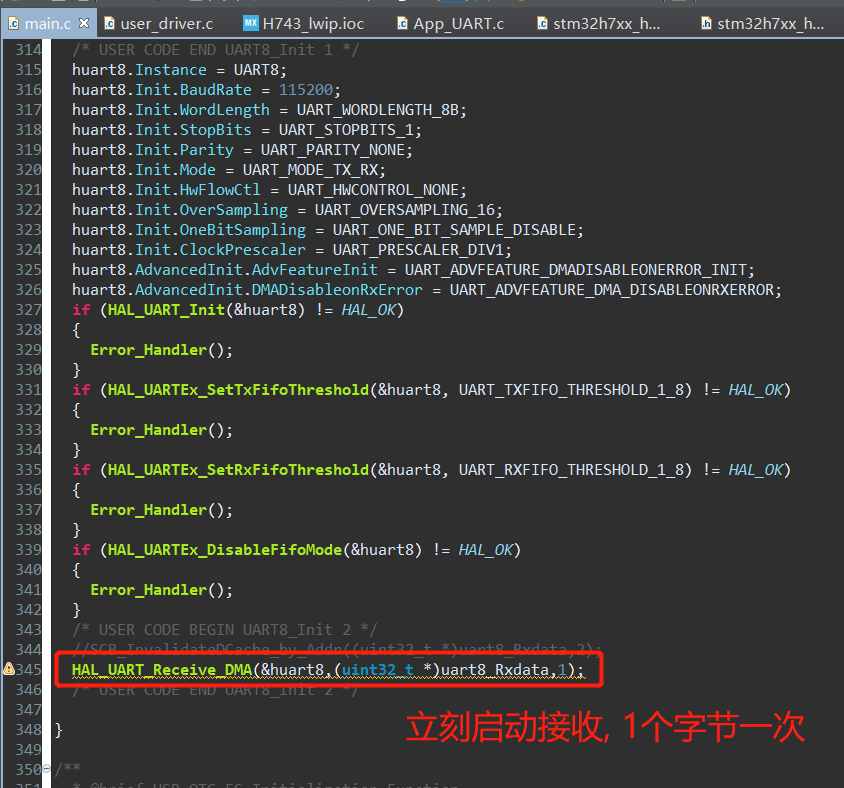

在串口配置内, USER CODE 注释空间内添加立刻启动接收. 接收1字节帮我DMA搬运去uart8_RXdata这个数组内.

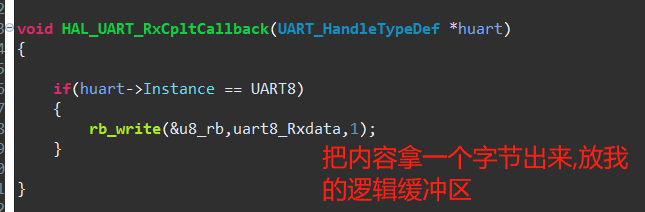

下面写一个函数叫: HAL_UART_RxCpltCallback, 这个函数库函数其实已经声明好了, 就等着用户自己写逻辑, 每次串口接收完我指定的数目后就会自动进入.

进入这个回调函数后, 我就把uart8_Rxdata数据拿出来. 放去我逻辑缓冲区, 我在Freerots里面有个任务就是慢慢去解析这些数据的. 到这里没毛病.
在这里插入图片描述

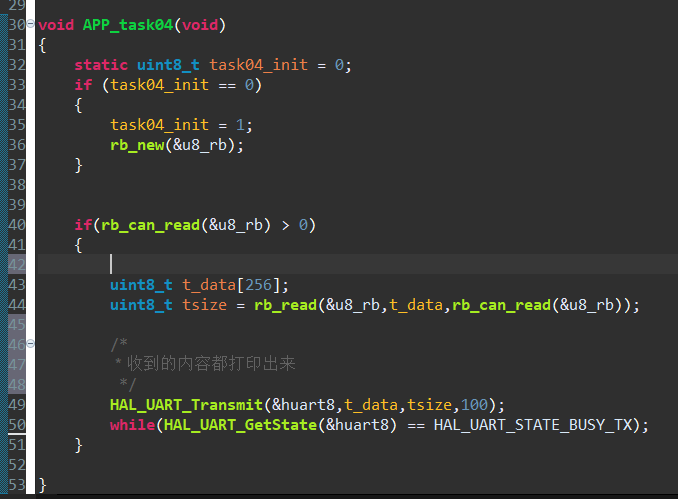

下面就是把Ringbuffer内的东西打印出来.

到这整个过程就结束了. 可是结果很糟糕, 无论我发送什么字符, 都只收到0, 打印0.

开始查资料:

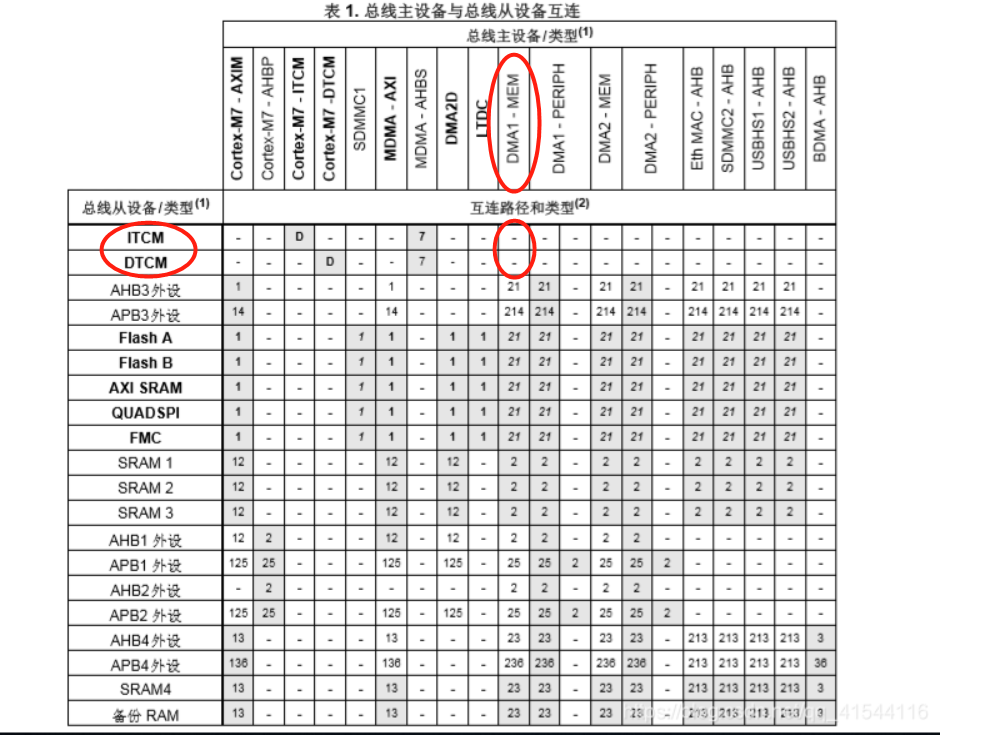

H7 DMA 访问空间有要求, 无法访问DTCM 0x2000000区域的RAM, 如果编程环境设置了,我的变量再这个区域, DMA就搬运不了.

参考 : https://blog.csdn.net/qq_41544116/article/details/100155203
在这里插入图片描述

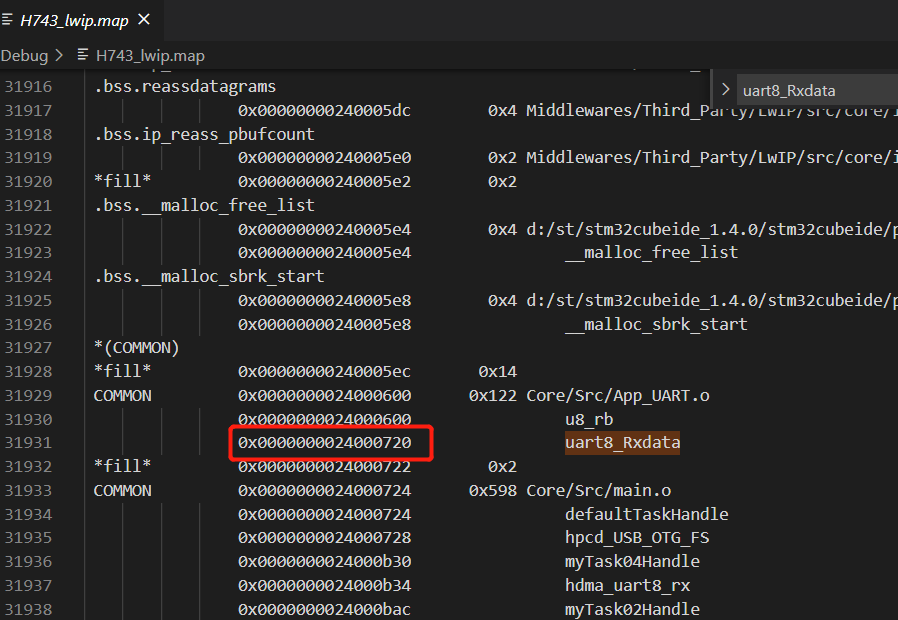

好, 我是CubeMX IDE, 是GCC环境, 查看LD文件, 查看MAP文件
bss段指定是在 0x24000000区域, map显示我的uart8_RXdata也是在这个区域内, 所以没问题. DMA可以访问.
在这里插入图片描述

又折腾半天, 想起来配置LWIP的时候, 就是要配置MPU才能正常进行以太网收发. 由于H7内核达到480Mhz, CPU访问RAM都需要透过cache才能发挥性能. 所以H7芯片做了MPU这个部分来配置内存的访问策略. CPU访问SRAM 中间有CACHE的作用. 而DMA是直接操作SRAM空间. 所以要进行Cache策略配置.

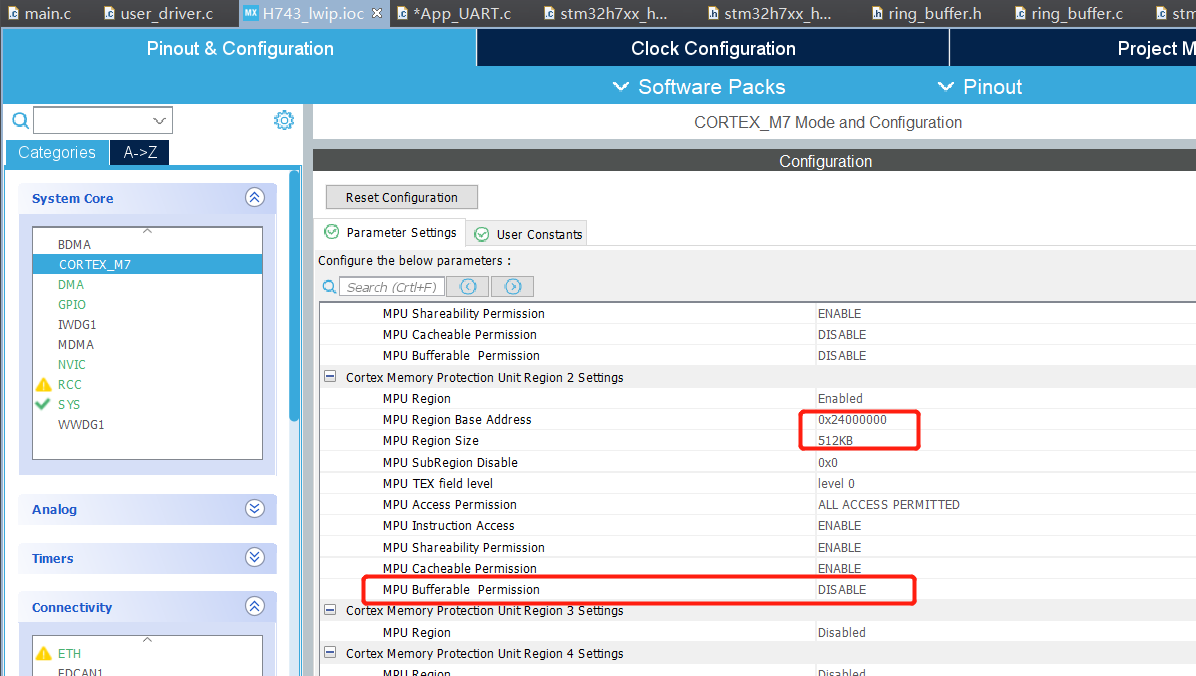

在MPU设置中加入一个区块, 把整个0x2400000空间取消buffer.

在这里插入图片描述
生成代码, 串口收发正常了.

之前考虑过这个方面,使用了volatlie关键字, 使用ST提供的函数: SCB_InvalidateDCache_by_Addr((uint32_t *)uart8_Rxdata,2);
都不好使.

(完)

后记，在调试DMA发送的时候，需要在发送前，对DMA发送的数组做CACHE无效处理：

void send_by_DMA(UART_HandleTypeDef *huart,uint8_t *buf,int len,uint8_t *dma_buf)
{
	//检查串口是否忙
	while(huart->gState != HAL_UART_STATE_READY);

	// dma_buf数组必须使用 ALIGN_32BYTES修饰，进行32字节对齐。
	memcpy(dma_buf,buf,len);
	/*
		无效cache（从RAM获取真实值）+ 清除Cache（写入物理RAM），做一次同步
	*/
	SCB_CleanInvalidateDCache_by_Addr((uint32_t *)dma_buf, len);

	// 触发DMA发送
	HAL_UART_Transmit_DMA(huart,dma_buf,len);
}

原文链接：https://blog.csdn.net/cqy1028/article/details/117408683
