一、以太网链路聚合

概念

以太网链路聚合----Eth-trunk多链路汇聚，将多条物理链路变为一条E-trunk的逻辑链路，从而实现增加链路带宽的目的。链路聚合分为手工模式和LACP模式。
LACP模式需要有链路集合控制协议LAC的参与。当需要在两个直连设备间提供一个较大的链路带宽而设备支持LALcP时，建议使用LaCP模式。LACP模式不仅可以实现增加带宽、提高可靠性、负载分担的目的，而且可以提供Eth-trunk的容错性、提供备份功能。
LACP模式下，部分链路是活动链路，所有活动链路均参与数据转发。如果某条活动链路故障，
链路聚合组白动在非活动链路中选择一条链
路作为活动链路，使得参与数据转发的链路数目不变。

注意：配置链路聚合视图时，需要配置接口上发送到BPDU报文到CPU处理，起到防环作用

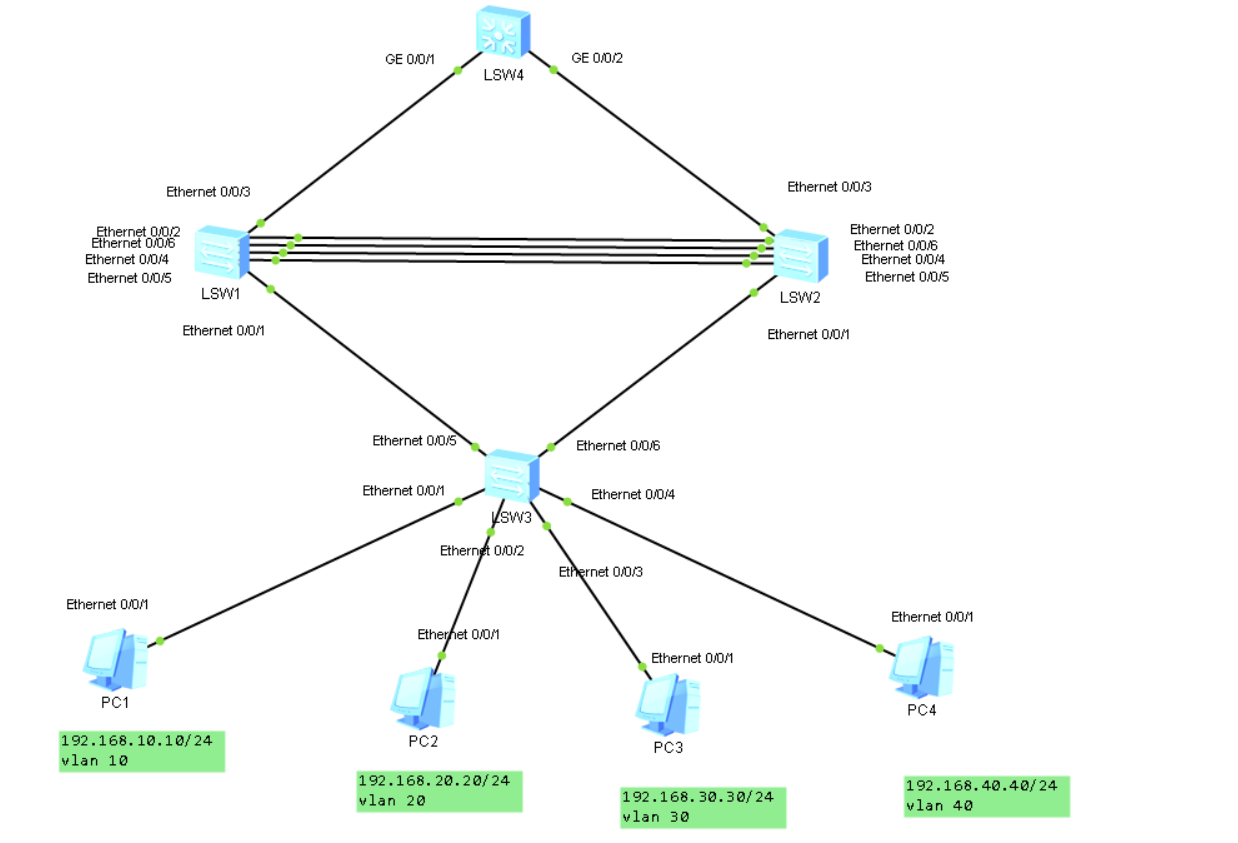

二、lacp实验

交换机1配置
[Huawei]  lacp priority 1000        ####配置系统LACP优先级
[Huawei] int Eth-Trunk 1         ####进入Eth-Trunk视图
[Huawei-Eth-Trunk 1] bpdu enable   ####配置接口上发送到BPDu报文到cPu处理，起到防环作用[Huawei-Eth-Trunk 1] mode lacp-static     ####配置Eth-Trunk为静态LACP模式
[Huawei] int e0/0/10
###接口在加入Eth-trunk前必须要保持为默认hybrid模式类型,可在加入Eth-trunk后再配trunk
[Huawei-e0/0/10]eth-trunk 1      ####将当前接口加入Eth-Trunk
[Huawei] int e0/0/11
[ Huawei-int e0/0/11]eth-trunk 1
[ Huawei]int e0/0/12
[Huawei-int e0/0/12]eth-trunk 1
[Huawei] dis eth-trunk 1     ###下面有三个成员﹑此时三个口是跑流量的负载冗余
[Huawei]int eth-trunk 1
[Huawei-eth-trunk 1] max active-linknumber 2
###配置链路聚合活动接口数上限阈值。剩余的成员的接口处于备份状态，未配置.上限阈值则Eth-Trunk最多允许8个接口同时处于活动状态
[Huawei-eth-trunk 1]dis this
交换机2配置
[Huawei]int Eth-Trunk 1
[Huawei-Eth-Trunk 1]bpdu enable
[ Huawei-Eth-Trunk 1]mode lacp-static
[ Huawei]int e0/0/10
[Huawei-e0/0/10]eth-trunk 1
[Huawei]int e0/0/11
[Huawei-int e0/0/11]eth-trunk 1
[Huawei] int e0/0/12
[Huawei-int e0/0/12]eth-trunk 1
[Huawei] interface eth-trunk 1
[Huawei-Eth-Trunk1] trunkport ethernet 0/0/10 to 0/0/12   ####向Eth-Trunk批量增加成
员接口
[Huawei] dis eth-trunk 1
[Huawei] dis trunkmembership eth-trunk 1   #####查看链路负载情况
###负载几余测试###down掉其中的一条链路
[Huawei] dis trunkmembership eth-trunk 1 #####查看链路负载情况
<HUAWEI>system-view
[HUAWEI] sysname SwitchA
[SwitchA] interface eth-trunk 1
[SwitchA-Eth-Trunk1] trunkport gigabitethernet 0/0/1 to 0/0/3
[SwitchA-Eth-Trunk1] quit
