DDR4 基本管脚和概念--第一章

本文是DDR4颗粒入门知识,在此基础上添加了一些自己的理解,希望对自己更深入地了解DDR有所帮助,同时也希望能够帮助到有需要的同学。

1、 DDR4 基本管脚和概念

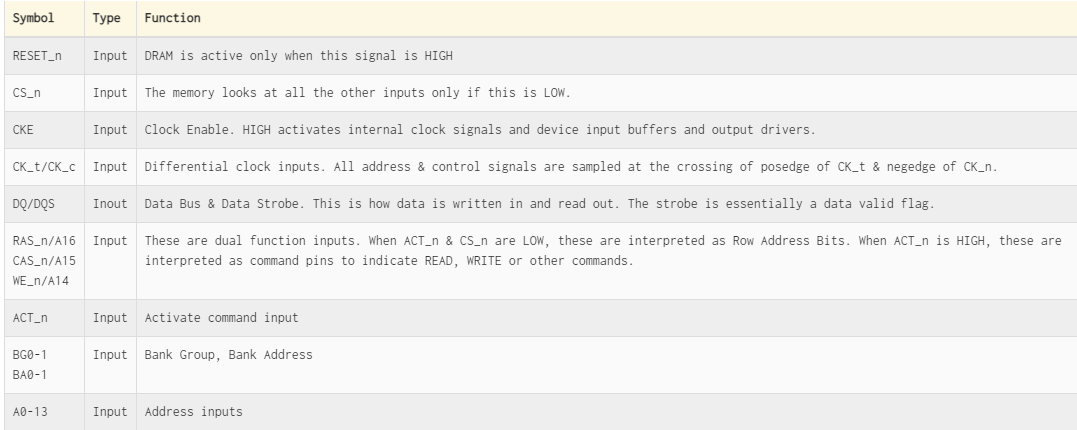

1)基本管脚

注:对于3D SDRAM,其还有C0-C1-C2管脚,来决定有多少logical rank组成;logical rank概念的引入是为了增加memory的容量。

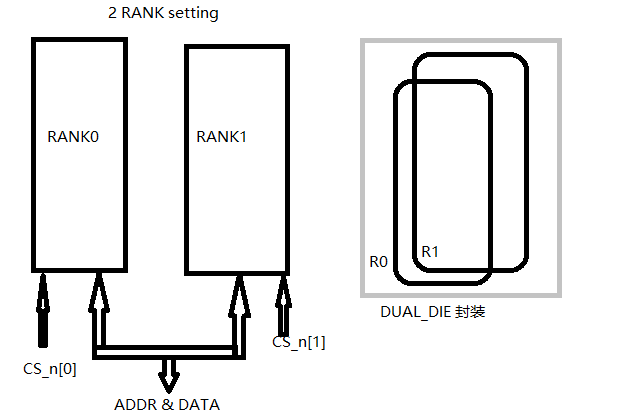

2)rank /bank 概念

DDR4 最大可支持128个bank,其中通过C2:C0来区分成8个rank,然后每个logical rank 有根据BG【1:0】 和BA【1:0】 可划分4个bank group,每个bank group包含4个bank。
