VerilogHDL程序设计与仿真作业1：

——用一片CD4532构成8-3线编码器与用两片CD4532构成16线-4线优先编码器

文章目录

VerilogHDL程序设计与仿真作业1：

一、实验目的

一片CD4532构成8-3线编码器
两片CD4532串行构成16-4线译码器

二、一片CD4532构成8-3线编码器

1、设计思路

采用逻辑电路的行为级建模，参考CD4532的功能表，运用always，casex，else if语句实现CD4532的功能。
逻辑符号与引脚图

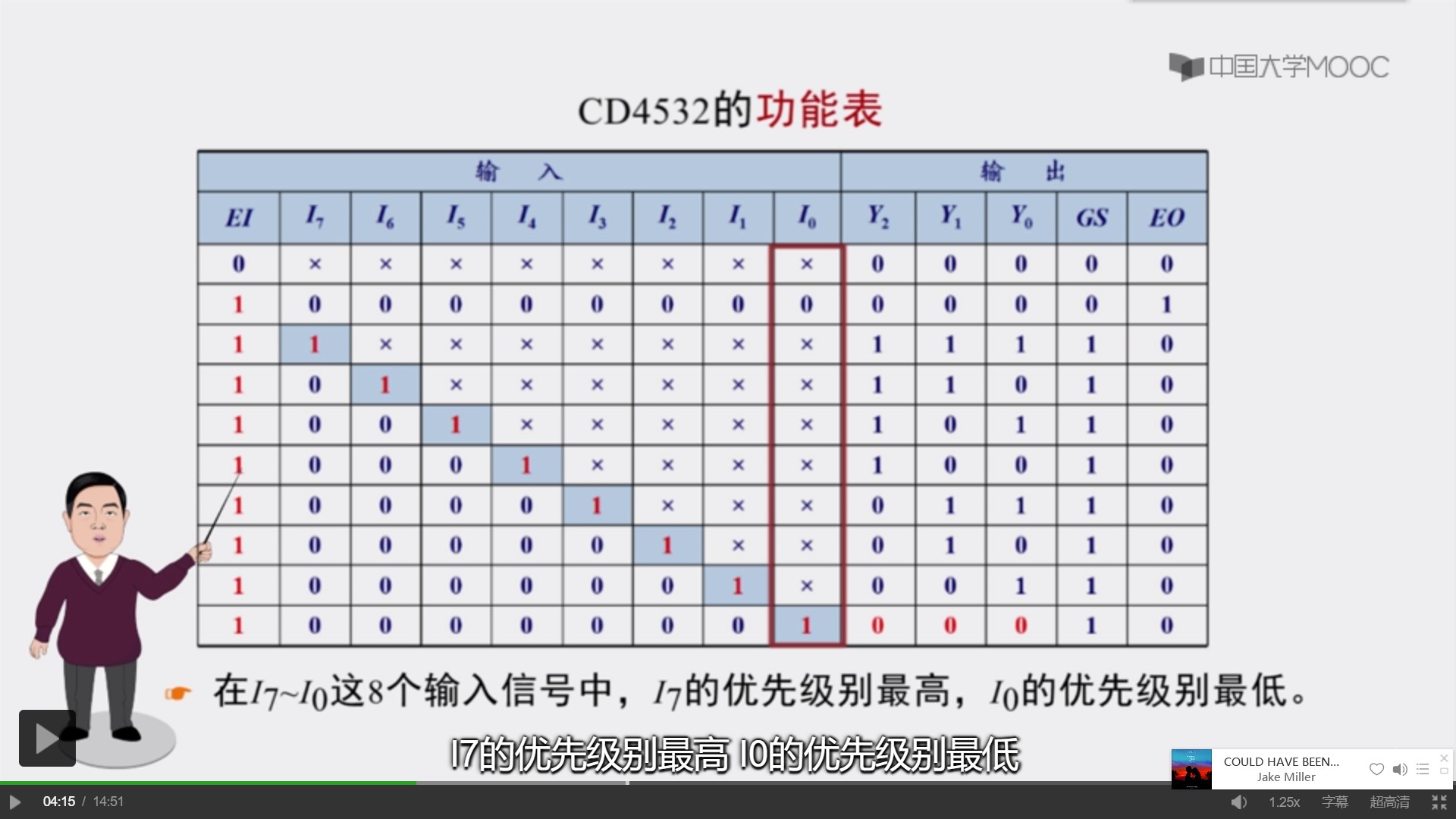

CD4532的功能表
附加输出信号的状态与含义

2、实现代码

//文件名称：CD4532.v
//fuchaoxinHUST11052020
module CD4532(EI,I,Y,GS,EO);
input EI;
input [7:0] I;
output reg [2:0] Y;
output reg GS,EO;
/*说明：
输入端：EI使能信号，I7到I0代表输入的数，且I7的优先级别最高，I0的优先级别最低；
输出端：GS、EO用于级联，Y则代表编码后的二进制数；
EI=0 GS=0 EO=0，不工作；
EI=1 GS=0 EO=1，工作，但输入无效；
EI=1 GS=1 EO=0，工作，输入有效；
EI=1 GS=1 EO=1，不可能出现。
*/
always @(*)//全信号敏感
    if(EI==0) begin
        GS=0;
        EO=0;
        Y[2:0]=3'b000;
    end

    else begin//EI=1
        GS=1;
        EO=0;
        casex(I[7:0])//x为任意项 输入有效情况
            8'b1xxxxxxx: Y[2:0]=3'b111;
            8'b01xxxxxx: Y[2:0]=3'b110;
            8'b001xxxxx: Y[2:0]=3'b101;
            8'b0001xxxx: Y[2:0]=3'b100;
            8'b00001xxx: Y[2:0]=3'b011;
            8'b000001xx: Y[2:0]=3'b010;
            8'b0000001x: Y[2:0]=3'b001;
            8'b00000001: Y[2:0]=3'b000;
            default begin//EI=1
                GS=0;
                EO=0;
                Y[2:0]=3'b000;// I[7:0]=8'b0000000 输入无效情况
            end
        endcase
    end
endmodule

3、测试代码

//文件名称：Test_CD4532.v
//fuchaoxinHUST20201105
`timescale 10ns/1ns
module Test_CD4532;
reg EI;
reg [7:0] I;
wire [2:0] Y;
wire GS,EO;

CD4532 U0(EI,I,Y,GS,EO);//实例化元件
initial
    $monitor($time,":\t I=%b, EI=%b, EO=%b, GS=%b, Y=%b \n", I, EI, EO, GS, Y);
    //监视器的显示内容
initial begin
//使能信号为0时
    EI=0; I=8'b1111_1111;
    #1
    EI=0; I=8'b0111_1111;
    #1
    EI=0; I=8'b0011_1111;
    #1
//使能信号为1时
    EI=1; I=8'b1111_1111;
    #1
    EI=1; I=8'b0111_1111;
    #1
    EI=1; I=8'b0011_1111;
    #1
    $stop;//停止模拟仿真
end
endmodule

4、仿真

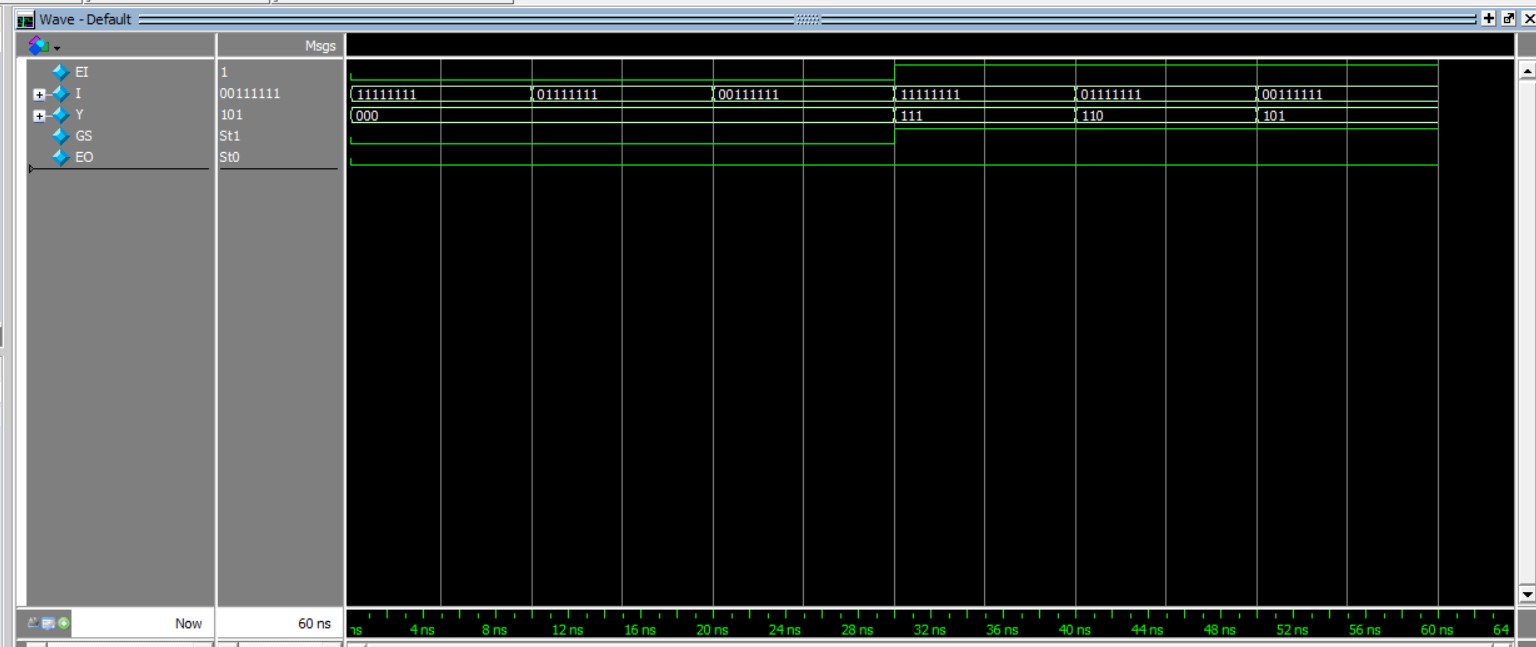

波形

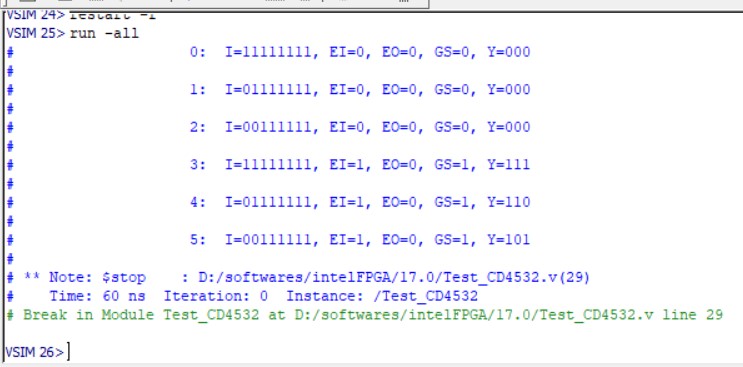

监控器

三、用两片CD4532构成16线-4线优先编码器

1、设计思路

（1）当 $EI_2$ =0时， $EO_2$ = $EI_1$ = $EO_1$ =0， $GS_2=GS_1=GS=0$ ，两个芯片都被禁止编码，无编码输出；

（2）当 $EI_2$ =1时，且当左边 $I I$ 号芯片有任何一个输入信号有效时，则使 $EO_2=EI_1=EO_1=0$ ， $I$ 号芯片被禁止编码，所有输出均为0， $GS_2=GS=1$ ， $GS_1=0$ ， $L_3=1$ ，信号 $L$ 输出8到15。

而当左边 $I I$ 号芯片无有效输入信号时（例如8‘b00000000），则使 $EO_2=EI_1=1$ ， $I I$ 号芯片所有输出均为0（除了 $EO_2$ ）， $I$ 号芯片才被允许编码（一片CD4532编码过程参考前文），这说明左边的 $I I$ 号芯片优先级比右边的 $I$ 号芯片要高，而对于每片芯片来说，优先级： $I_7>I_1$ ，则对于这种两片CD4532级联的解法，优先级： $A_{15}>A_0$ 。

采用自顶向下的方式，综合行为级建模，门级描述和数据流建模实现用两片CD4532构成16线-4线优先编码器。
原理图

2、实现代码

//文件名称：CD4532.v
//文件名称：CD4532_2.v
//fuchaoxinHUST11052020
module CD4532(EI,I,Y,GS,EO);
input EI;
input [7:0] I;
output reg [2:0] Y;
output reg GS, EO;
/*说明：
输入端：EI使能信号，I7到I0代表输入的数，且I7的优先级别最高，I0的优先级别最低；
输出端：GS、EO用于级联，Y则代表处理后的二进制数；
EI=0 GS=0 EO=0，不工作；
EI=1 GS=0 EO=1，工作，但输入无效；
EI=1 GS=1 EO=0，工作，输入有效；
EI=1 GS=1 EO=1，不可能出现。
*/
always @(*)//全信号敏感
    if(EI==0) begin
        GS=0;
        EO=0;
        Y[2:0]=3'b000;
    end

    else begin//EI=1
        GS=1;
        EO=0;
        casex(I[7:0])//x为任意项 输入有效情况
            8'b1xxxxxxx: Y[2:0]=3'b111;
            8'b01xxxxxx: Y[2:0]=3'b110;
            8'b001xxxxx: Y[2:0]=3'b101;
            8'b0001xxxx: Y[2:0]=3'b100;
            8'b00001xxx: Y[2:0]=3'b011;
            8'b000001xx: Y[2:0]=3'b010;
            8'b0000001x: Y[2:0]=3'b001;
            8'b00000001: Y[2:0]=3'b000;
            default begin//EI=1
                GS=0;
                EO=0;
                Y[2:0]=3'b000;// I[7:0]=8'b0000000 输入无效情况
            end
        endcase
    end
endmodule
//单片CD4532

module CD4532_2(EI,A,L,GS,EO);
input EI;
input [15:0] A;  //[15:0] A对应的是II号芯片的[7:0] I号芯片到I的[7:0] I
output [3:0] L; //L[3]=GS_2 L[2]=Y_2[2]||Y_1[2] L[1]=Y_2[1]||Y_1[1] L[0]=Y_2[0]||Y_1[0]
output GS, EO; //GS=GS_1||GS_2 EO=EO_1
//逻辑或 || 全部使用 or(output,input,···)进行处理
/*说明：
输入端：EI使能信号，A15到A0代表输入的数，且A15的优先级别最高，A0的优先级别最低；
输出端：GS、EO用于级联，L则代表处理后的四位二进制数；
将两片连接后看成一片：
EI=0 GS=0 EO=0，不工作；
EI=1 GS=0 EO=1，工作，但输入无效；
EI=1 GS=1 EO=0，工作，输入有效；
EI=1 GS=1 EO=1，不可能出现。
*/

//中间变量定义
wire [7:0] I_1,I_2;
wire [2:0] Y_1,Y_2;
wire GS_1,GS_2,EO_2;//EI_1=EO_2 两者共用一个变量 已有EI=EI_2 EO=EO_1

//输入部分
genvar i;
for(i=7;i>=0;i=i-1) assign I_1[i] = A[i];
for(i=15;i>=8;i=i-1) assign I_2[i-8] = A[i];

//先后执行两片CD4532 得到输出量EO 中间变量GS_1 GS_2 EO_2 Y[]
CD4532 C2(EI,I_2,Y_2,GS_2,EO_2);//2片 EI_2=EI EI是input
CD4532 C1(EO_2,I_1,Y_1,GS_1,EO);//1片 EI_1=EO_2 EO_2由第2片得到 EO=EO_1 EO是output

//输出部分
or G0(L[0],Y_1[0],Y_2[0]);
or G1(L[1],Y_1[1],Y_2[1]);
or G2(L[2],Y_1[2],Y_2[2]);
assign L[3] = GS_2; //L[3]直接由GS_2决定
or G3(GS,GS_1,GS_2);//G3门输出GS

//先输入，经过CD4532处理后得到第一次输出，再次用OR门处理得到输出值

endmodule
//用两片CD4532构成16线-4线优先编码器

3、测试代码

//文件名称：Test_CD4532_2.v
//fuchaoxinHUST20201105
`timescale 10ns/1ns
module Test_CD4532_2;
reg EI;
reg [15:0] A;
wire [3:0] L;
wire GS,EO;

CD4532 U1(EI,A,L,GS,EO);//实例化元件
initial
    $monitor($time,":\t A=%b, EI=%b, EO=%b, GS=%b, L=%b \n", A, EI, EO, GS, L);
    //监视器的显示内容
initial begin
//使能信号为0
    EI=0;A=16'b0000_0000_0000_0000;
    #5
    EI=0;A=16'b0000_0000_0000_0000;
    #5
    EI=0;A=16'b0000_0000_0000_0000;
    #5
//使能信号为1
    EI=1;A=16'b1111_0000_0000_0000;
    #5
    EI=1;A=16'b0001_0000_0000_0000;
    #5
    EI=1;A=16'b0000_0001_0000_0000;
    #5
    $stop;//停止测试
end
endmodule

4、仿真

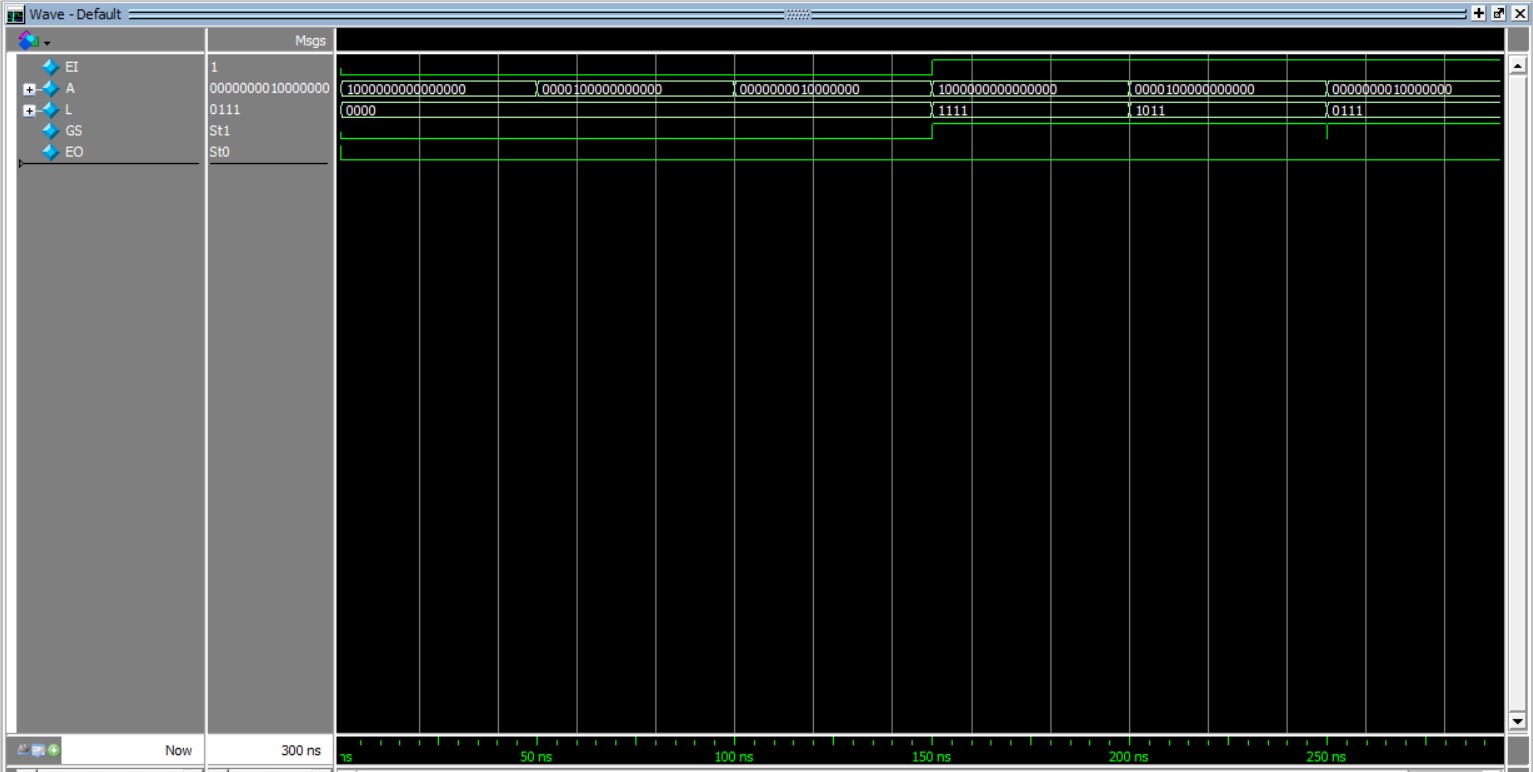

波形

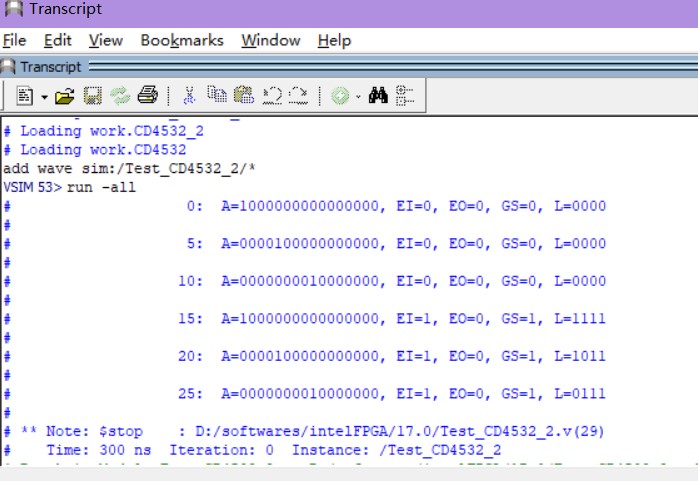

监视器

部分图源来自华科数电mooc ↩︎
