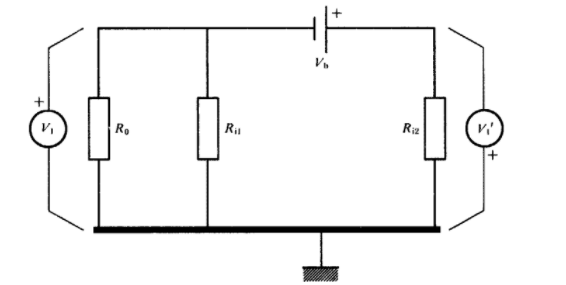

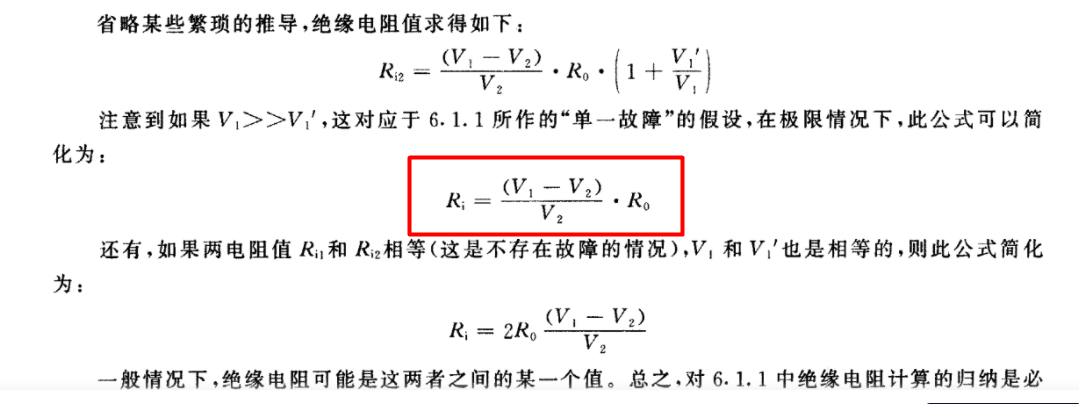

国标中关于绝缘检测算法只有结果，没有推导公式，如下：
在这里插入图片描述
在这里插入图片描述

  1. 根据电流回路相等原则，推导出公式1：
    在这里插入图片描述
    V1、V1’为正常情况下电池正负极电压值（参考0V为壳体）
    Ri1、Ri2为正负极绝缘电阻值

  2. 并入一个参考电阻R0，推导出公式2：
    在这里插入图片描述
    V2、V2’为并入参考电阻下电池正负极电压值（参考0V为壳体）
    R0 已知参考电阻

  3. 根据电池电压不变，推导出公式3：
    在这里插入图片描述

结论：
根据这三个推导公式，即可求出两个绝缘电阻值：
在这里插入图片描述
在这里插入图片描述
