VL1 输入序列连续的序列检测
描述
请编写一个序列检测模块，检测输入信号a是否满足01110001序列，当信号满足该序列，给出指示信号match。
模块的接口信号图如下：

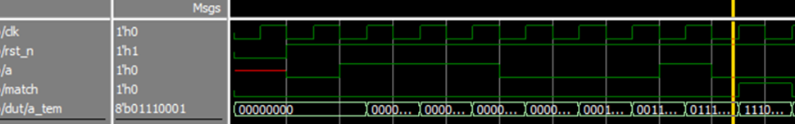

模块的时序图如下：
输入描述：
clk：系统时钟信号
rst_n：异步复位信号，低电平有效
a：单比特信号，待检测的数据
输出描述：
match：当输入信号a满足目标序列，该信号为1，其余时刻该信号为0
题意整理
题目要求检测a的序列，a为单bit输入，每个时刻可能具有不同的值，当连续8个时钟周期中a的值依次为01110001，判断a出现目标序列，把匹配信号match拉高。
值得注意的是：当前N位数值匹配则N+1位是否匹配，当出现某一位不匹配时，注意不一定从第一位开始重新判断，例如出现前五位数值为01110，第六位数值出现1，不匹配目标序列，但第五，第六位数值符合第一，第二位数值，可以继续判断下
