【eNSP】不同路由器下的pc机如何互通？

最近在学习计算机网络，这几天老师给我们讲解不同路由器下的pc机ping成功的原理，可惜我这脑袋不灵光啊，明明听懂了原理，可上机的时候就是一直报错ping不成功！想了很久才发现原来是我把路由器网关地址设置成pc机的IP地址！！！下面直接上图讲解：

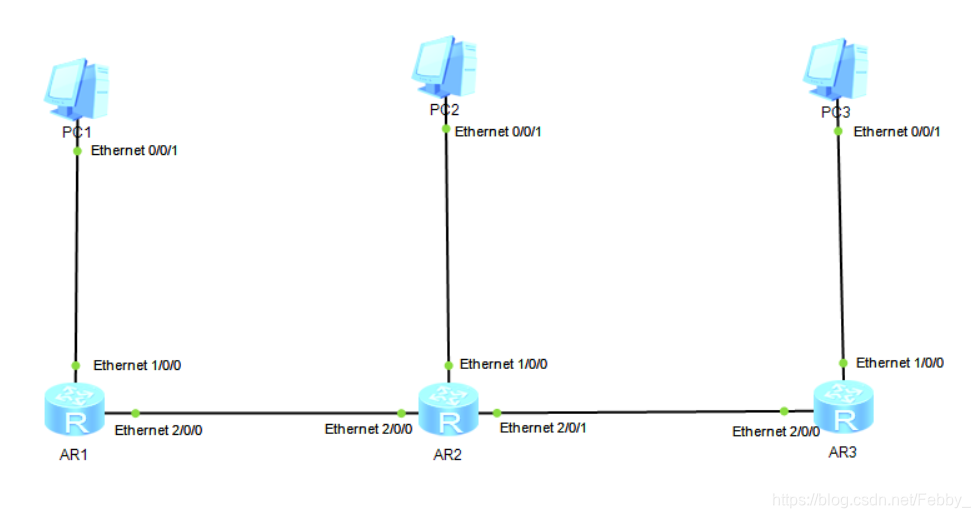

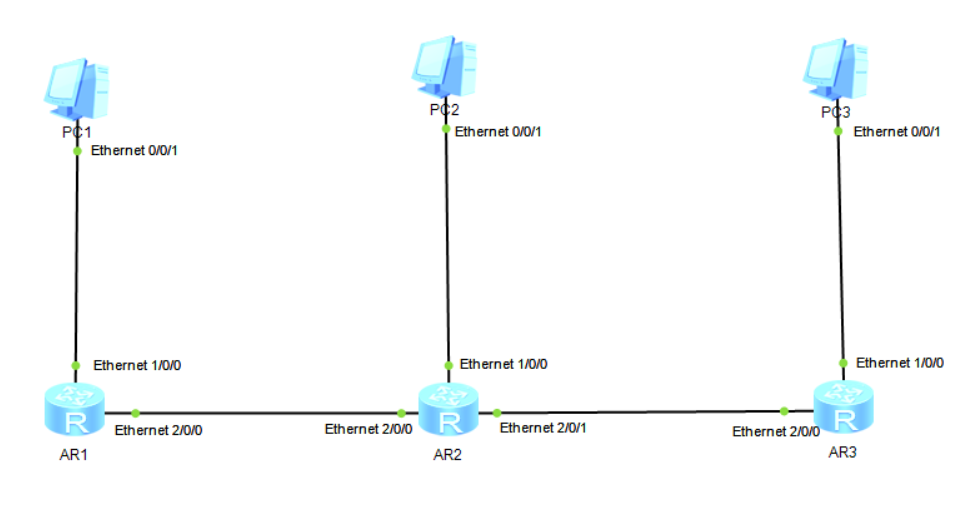

先设置好3个路由器，每个路由器连着一台pc机，接口如图所示：

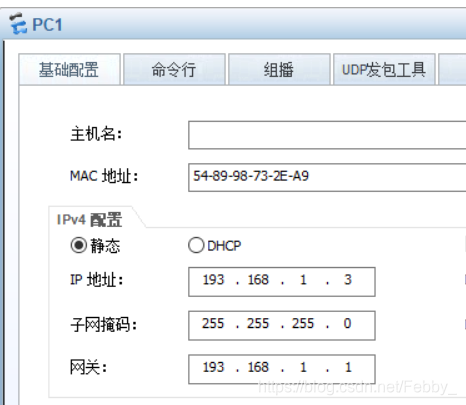

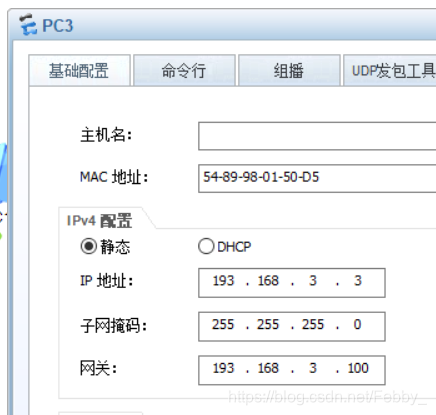

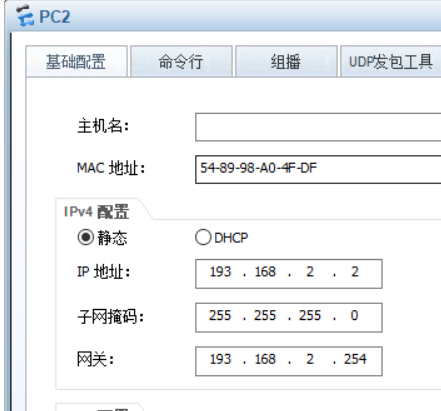

对应的pc机IPV4配置如图：



双击路由器，进入系统视图，依次输入相应语句：

AR1
<Huawei>sys   //进入系统视图
[Huawei]inter e1/0/0   //进入相应的端口号
[Huawei-Ethernet1/0/0]ip address 193.168.1.3 24
[Huawei-Ethernet1/0/0]inter e2/0/0
[Huawei-Ethernet2/0/0]ip address 192.168.0.1 24  //设置路由器网关地址
[Huawei-Ethernet2/0/0]inter e1/0/0
[Huawei-Ethernet1/0/0]undo ip address 193.168.1.3 24   //错设为pc机的IP地址，undo撤销
[Huawei-Ethernet1/0/0]ip address 193.168.1.1 24    //设置路由器网关地址而不是pc机的IP地址
[Huawei-Ethernet1/0/0]quit
[Huawei]ip route-static 193.168.2.0 24 192.168.0.2   //加入静态路由表设置下一跳地址
[Huawei]ip route-static 193.168.3.0 24 192.168.0.2

AR2
<Huawei>sys   //进入系统视图
[Huawei]inter e1/0/0   //进入相应的端口号
[Huawei-Ethernet1/0/0]ip address 193.168.2.254 24     //设置路由器网关地址而不是pc机的IP地址
[Huawei-Ethernet1/0/0]inter e2/0/0
[Huawei-Ethernet2/0/0]ip address 192.168.0.2 24
[Huawei-Ethernet2/0/0]inter e2/0/1
[Huawei-Ethernet2/0/1]ip address 192.168.1.2 24  //设置路由器网关地址
<Huawei>sys
[Huawei]ip route-static 193.168.1.0 24 192.168.0.1    //加入静态路由表设置下一跳地址
[Huawei]ip route-static 193.168.3.0 24 192.168.1.3

AR3
<Huawei>sys   //进入系统视图
[Huawei]inter e1/0/0   //进入相应的端口号
[Huawei-Ethernet1/0/0]ip address 193.168.3.100 24  //设置路由器网关地址而不是pc机的IP地址
[Huawei-Ethernet1/0/0]inter e2/0/0
[Huawei-Ethernet2/0/0]ip address 192.168.1.3 24    //设置路由器网关地址
<Huawei>sys
[Huawei]ip route-static 193.168.1.0 24 192.168.1.2   //加入静态路由表设置下一跳地址
[Huawei]ip route-static 193.168.2.0 24 192.168.1.2  //加入静态路由表设置下一跳地址

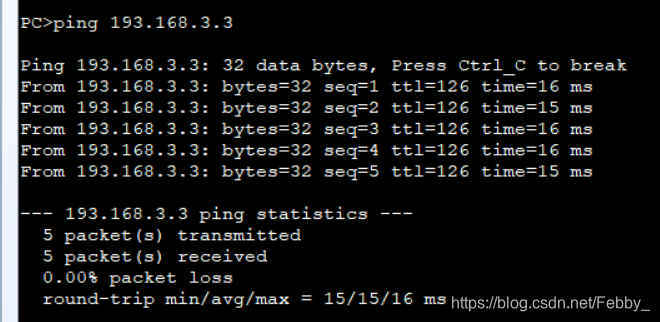

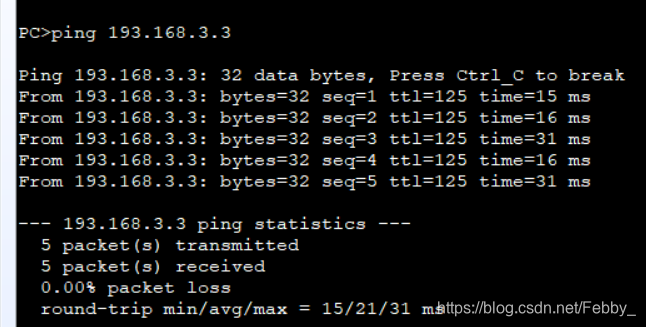

之后就可以ping通啦~~~

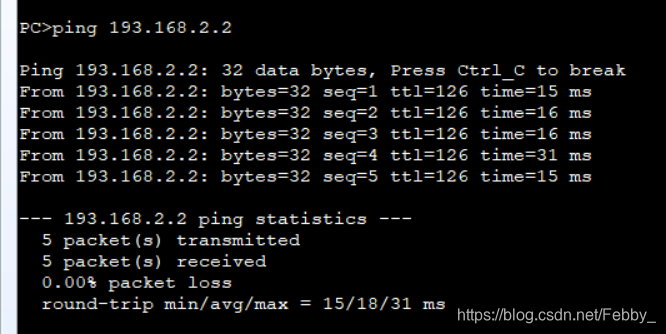

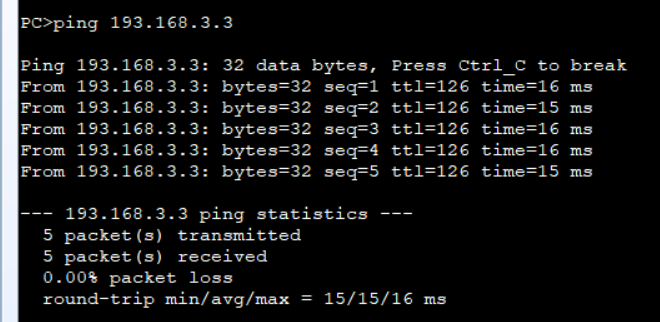

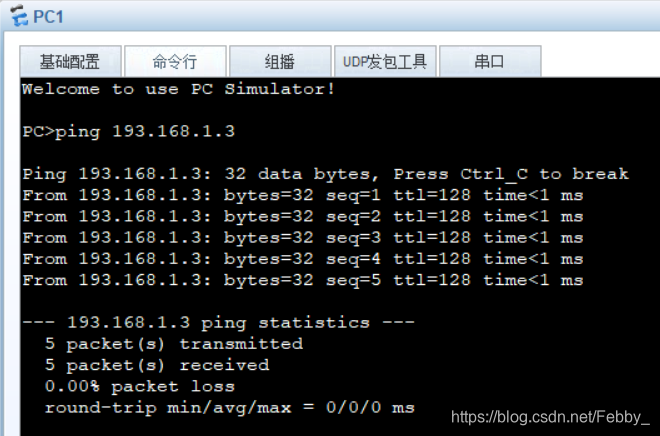

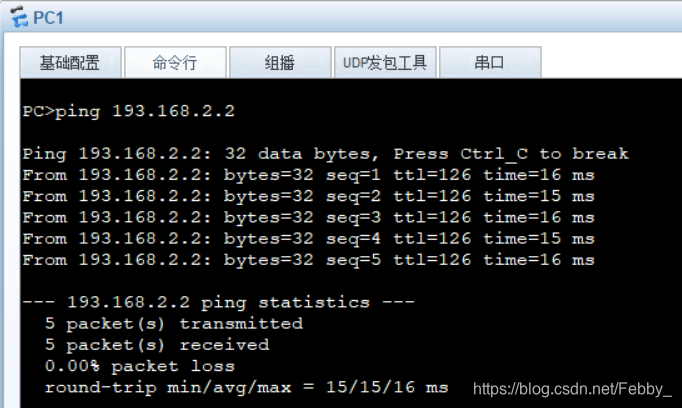

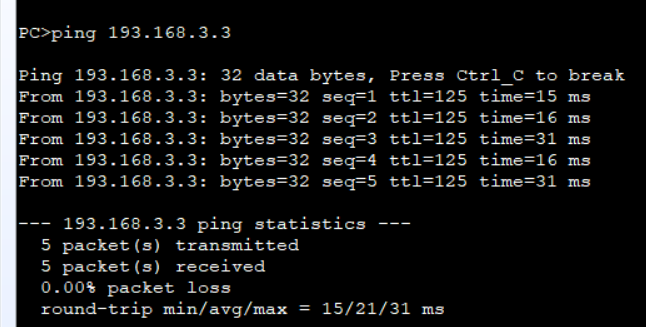

PC1可以互通PC2/PC3

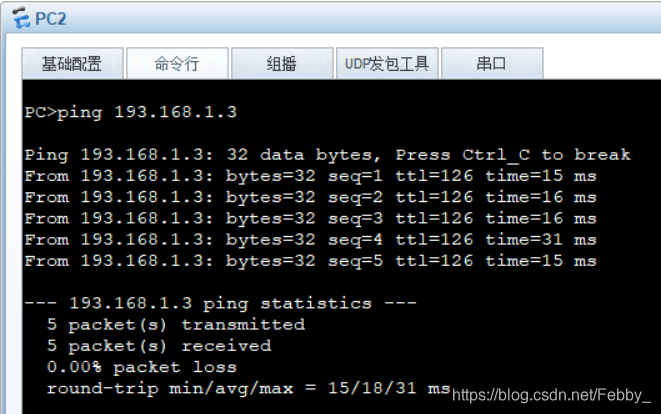

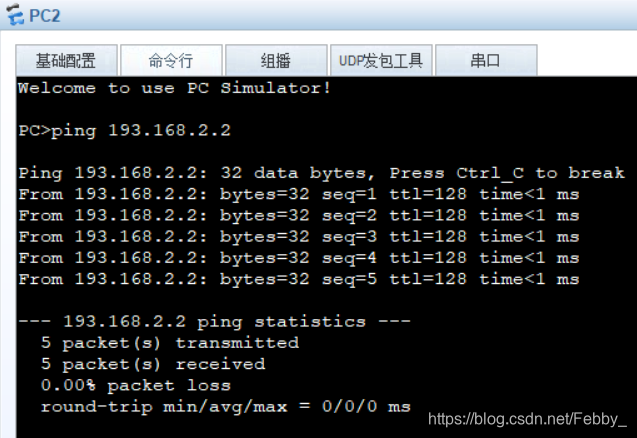

PC2可以互通PC1/PC3

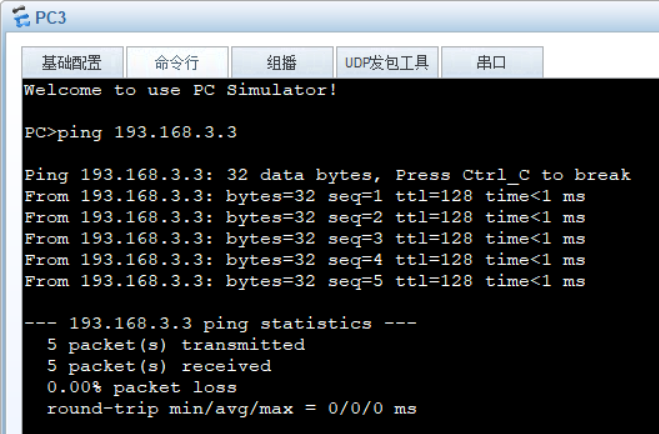

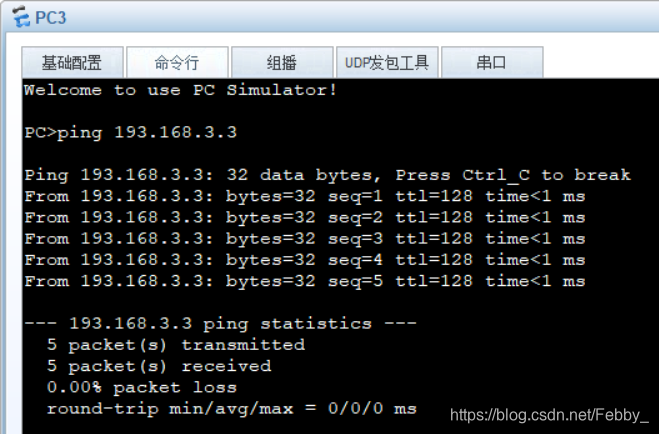

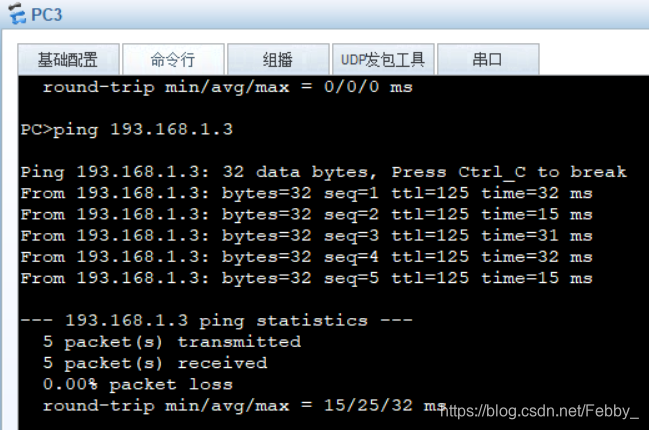

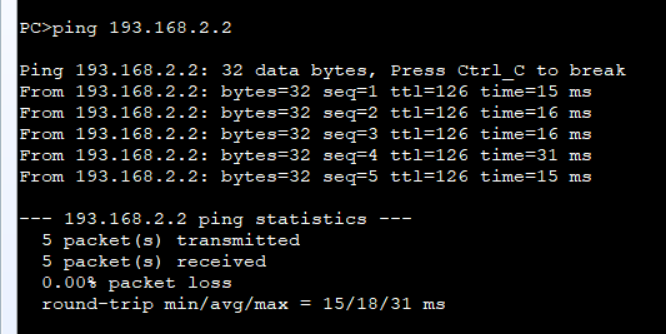

PC3可以互通PC1/PC2
