三段式moore状态机实现典型交通灯

交通灯说明

作为IC/FPGA应聘者，交通灯的verilog设计是必须掌握的基本技能。本文以典型交通灯为例，即在主干道和支路相交的十字路口，主干道具有较高优先级。首先，应该明确：
【1】除红灯外，其他有效灯转为另一个状态，中间都应设定黄灯作为缓冲，如：交通灯由绿灯转为左拐灯之前，应该有一段黄灯作为缓冲段，同理，如果左拐灯转为红灯，也应设定黄灯作为缓冲段；
【2】主干道处于红灯时，支路应处于非红灯的其他几个状态的转换过程，支路处于红灯时，主干道同理；
本文假定灯的状态包括：绿灯、黄灯、左拐，主干道绿灯亮40s，支路绿灯亮30s，画出各灯状态转换及亮的时间如下：

FSM建模

本交通灯没有外部输入信号，内部各个状态的转换与外界无关，按照图1 的时序，上一个状态结束（即亮灯的时间到），就跳入下一个状态，如此循环。故，设定一个计数器，对每一段状态按照既定的时长计时，在计数到最后1次时，产生状态跳转条件。本设计巧妙利用这一点，所有状态共用一个计数器，完成状态转换条件的产生。最后，在各个状态下，点亮相应的灯（即输出），因为输出只与当前状态有关，故交通灯采用moore状态机描述。同时，采用典型三段式FSM的描述方式，代码通俗易懂。
交通灯的三段式moore_FS描述如下：

module transport_lamp # (
	parameter L_WID = 4 	 	// 灯的个数
)(
	input 	clk ,
	input 	rst_n ,

	// input 	start , 	 	 	 	 	// 触发信号
	output 	[L_WID - 1 : 0] m_lamp , 	// 主干道从高到低分别表示：绿、黄、左、红
	output	[L_WID - 1 : 0] s_lamp 	 	// 同上
);

//-----------------------------功能说明------------------------------//
// 本交通灯描述经典交通灯，主干道和支干道各
// 主干道：绿（40s）黄（5s）左（15s）黄（5s） | 红（55s）----------------------
// 支干道：红（65s）------------------------| 绿（30s）黄（5s）左（15s）黄（5s）
// 说明：绿灯结束后过渡到红灯都设定黄灯停留作为警示；
// 在各自红灯区内，另一干道按照既定顺序执行绿、黄、左、黄，许多交通灯控制中常省略黄灯
// 状态机设计：采用计数器产生状态转移条件，输出只与当前状态有关——moore式FSM
//------------------------------------------------------------------//
localparam CNT_WID = 8;
reg 	[CNT_WID - 1 : 0] clk_cnt;
reg [3:0] state;
localparam  s0_G_M  = 4'd0,
			s1_Y_M  = 4'd1,
			s2_L_M  = 4'd2,
			s3_Y_M2 = 4'd3,
			s4_G_S  = 4'd4,
			s5_Y_S  = 4'd5,
			s6_L_S  = 4'd6,
			s7_Y_S2 = 4'd7;

localparam  TIME_G_M = 8'd40,
			TIME_Y   = 8'd5,
			TIME_L 	 = 8'd15,
			TIME_G_S = 8'd30;

// 第一段：描述状态转移条件和转移规律（组合逻辑）
assign go_s0 = state == s7_Y_S2 && clk_cnt == TIME_Y;
assign go_s1 = state == s0_G_M 	&& clk_cnt == TIME_G_M;
assign go_s2 = state == s1_Y_M  && clk_cnt == TIME_Y;
assign go_s3 = state == s2_L_M 	&& clk_cnt == TIME_L;
assign go_s4 = state == s3_Y_M2 && clk_cnt == TIME_Y;
assign go_s5 = state == s4_G_S  && clk_cnt == TIME_G_S;
assign go_s6 = state == s5_Y_S  && clk_cnt == TIME_Y;
assign go_s7 = state == s6_L_S  && clk_cnt == TIME_L;

// 公用计数器模块，用于产生状态转移的条件
always @ (posedge clk) begin: CLK_COUNT
	if (!rst_n)
		clk_cnt <= {CNT_WID{1'b0}};
	else if (go_s0 | go_s1 | go_s2 | go_s3 | go_s4 | go_s5 | go_s6 | go_s7 )
		clk_cnt <= {CNT_WID{1'b0}};
	else
		clk_cnt <= clk_cnt + 1'b1;
end

// 第二段：实现状态转移，采用时序逻辑
always @ (posedge clk) begin: STATE_CHANGE
	if (!rst_n)
		state <= s0_G_M;
	else begin
		case (state)
			s0_G_M: 	state <= go_s1 ? s1_Y_M  : s0_G_M;
			s1_Y_M: 	state <= go_s2 ? s2_L_M  : s1_Y_M;
			s2_L_M: 	state <= go_s3 ? s3_Y_M2 : s2_L_M;
			s3_Y_M2: 	state <= go_s4 ? s4_G_S  : s3_Y_M2;
			s4_G_S: 	state <= go_s5 ? s5_Y_S  : s4_G_S;
			s5_Y_S: 	state <= go_s6 ? s6_L_S  : s5_Y_S;
			s6_L_S: 	state <= go_s7 ? s7_Y_S2 : s6_L_S;
			s7_Y_S2: 	state <= go_s0 ? s0_G_M  : s7_Y_S2;
			default: 	state <= s0_G_M;
		endcase
	end
end

// 第三段：描述输出（仅取决于当前状态——moore_FSM），可以采用组合逻辑（与所在状态同一拍），
// 也可以采用时序逻辑（下一拍输出），因为组合逻辑书写方便（故这样写）
assign m_lamp[3] = state == s0_G_M;
assign m_lamp[2] = state == s1_Y_M || state == s3_Y_M2;
assign m_lamp[1] = state == s2_L_M;
assign m_lamp[0] = state == s4_G_S || state == s5_Y_S || state == s6_L_S || state == s7_Y_S2;

assign s_lamp[3] = state == s4_G_S;
assign s_lamp[2] = state == s5_Y_S || state == s7_Y_S2;
assign s_lamp[1] = state == s6_L_S;
assign s_lamp[0] = state == s0_G_M || state == s1_Y_M || state == s2_L_M || state == s3_Y_M2;

endmodule

FSM仿真

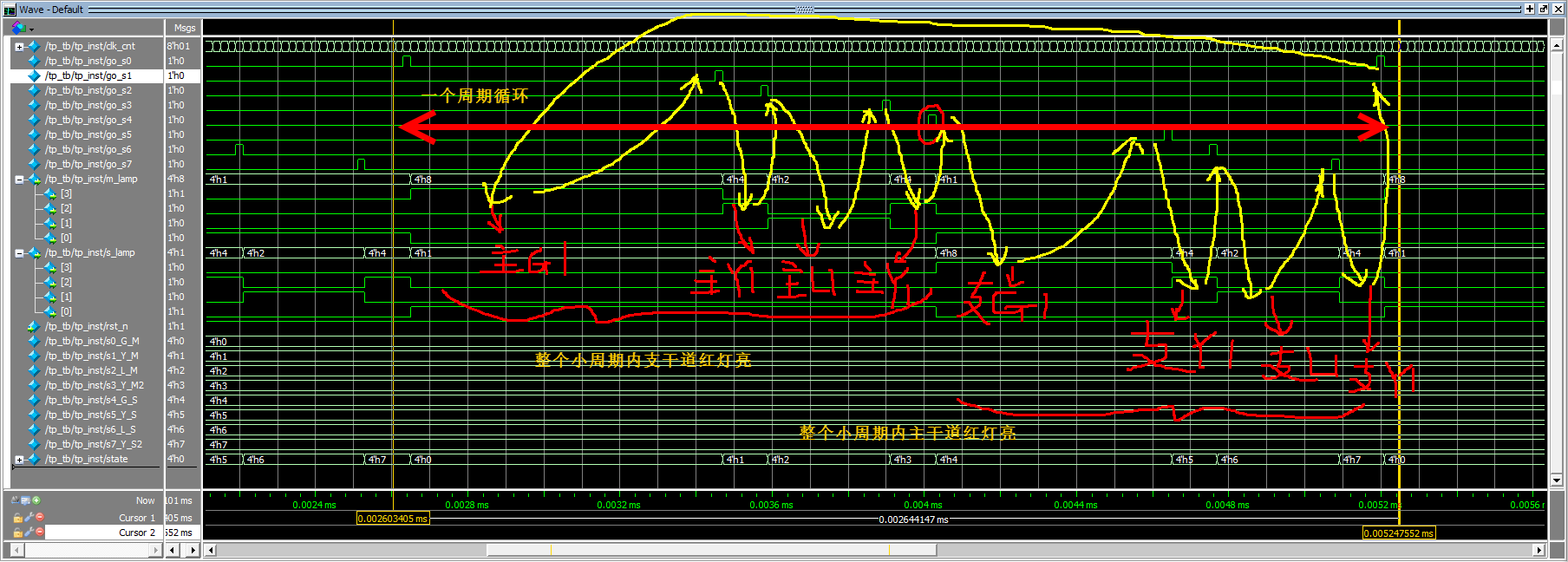

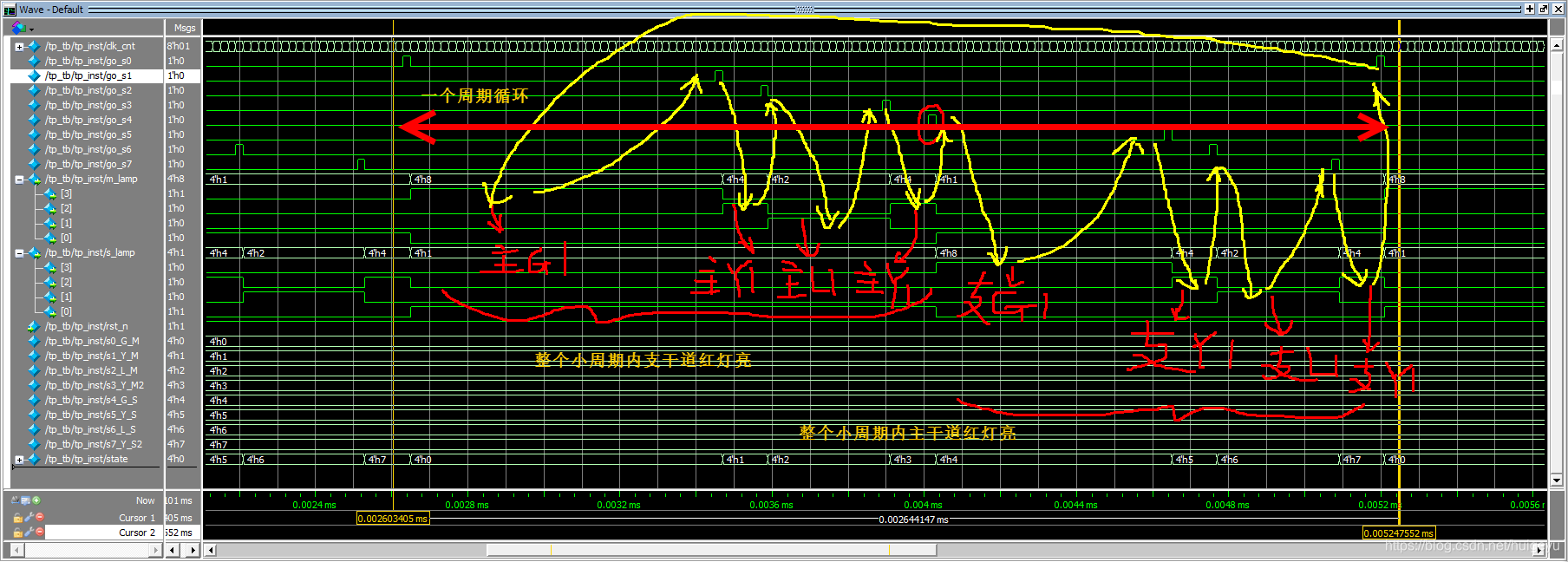

仿真结果如下，整个时序安装既定时序执行。下图2中，选定一个周期内，共8个状态，黄色箭头描述个状态的转移规律，红色箭头表示红灯状态实际上由另一道路的其他状态（红灯除外）构成。
