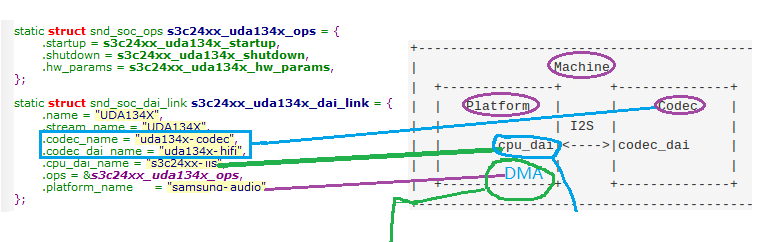

1. 数据流向
其中当playback 播放时：
app -> 音频数据写入DMA buffer -> platform 通过I2S 将音频数据发给codec-> codec进行DAC转换-> 驱动扬声器发声。
今天我们重点来分析这里的DMA buffer。
2. DMA buffer

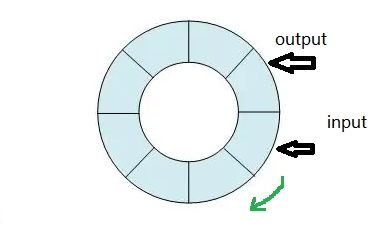

a. ring buffer
环形缓冲器（ringr buffer），也称作圆形队列（circular queue），循环缓冲区（cyclic buffer），圆形缓冲区（circula buffer），是一种用于表示一个固定尺寸、头尾相连的缓冲区的数据结构，适合缓存数据流。
一开始input/output 指向同一个位置，每写入一个数据，input 顺时针移动一次；
每取出一个数据， output顺时针移动一次。

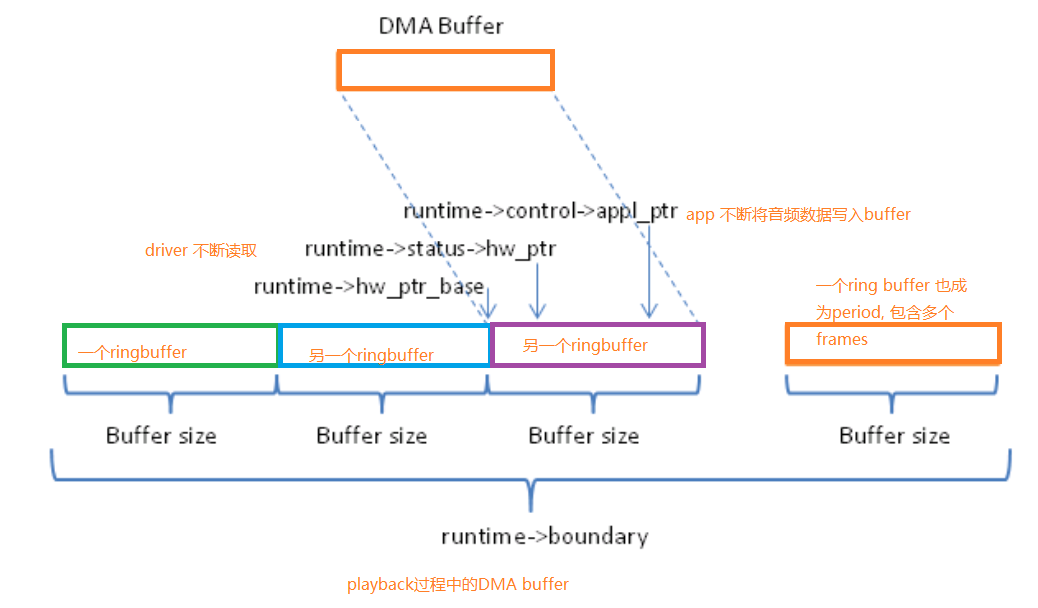

b. DMA buffer也是采用了ring buffer, 只是它采用了n个ring buffer, 这个n比较大。
因此在数据读写的过程中，很少会出现读写指针互换的情况。
snd_pcm_runtime.hw_ptr_base: 环形缓冲区每一圈的基地址，当读写指针越过一圈后，它按buffer size进行移动；
snd_pcm_runtime.status->hw_ptr: 硬件逻辑位置，播放时相当于读指针，录音时相当于写指针；
snd_pcm_runtime.control->appl_ptr: 应用逻辑位置，播放时相当于写指针，录音时相当于读指针；
snd_pcm_runtime.boundary: 扩展后的逻辑缓冲区大小，通常是(2^n)*size；
