引言

前面的章节里面，我们讲述了如何通过brute force的方式去实现Specular的Image based Lighting。但是这种实现，在实际的游戏运行过程中消耗太大，实用价值不高。所以，本篇文章将给出对于这中brute force方式的优化处理，以加快Specular Image based Lighting的计算。这个处理，就是Unreal4引擎的实现方式。同时，添加对Albedo Map，Roughness Map，Metallic Map和Normal Map的应用，彻底展现下IBL的魅力。

优化方法

首先，我们给出我们需要计算的渲染方程：

$$L_o=\int_\Omega L_i(l)f(l, v)cos\theta dw_i$$
在前面一篇文章里面，我们知道了，可以通过Importace Sampling，使用Monte Carlo积分来求解上面的积分方程，如下：
$$L_0 \approx \frac{1}{N}\sum_{k=1}^{N}\frac{L_i(l_k) f(l_k, v) cos\theta_k}{p(l_k, v)}$$
为了加速对该公式的计算，Unreal4将上述公式划分成了两个不同求和部分（为什么我想不出来这种近似的方法，唉！！！），这两个不同的求和部分能够分别通过预先计算来得到结果。
$$L_0 \approx \frac{1}{N}\sum_{k=1}^{N}\frac{L_i(l_k) f(l_k, v) cos\theta_k}{p(l_k, v)} \approx (\frac{1}{\sum_{k=1}^{N}cos\theta_k}\sum_{k=1}^{N}L_i(l_k) cos\theta_k)(\frac{1}{N}\sum_{k=1}^{N}\frac{f(l_k, v)cos\theta_k}{p(l_k, v)})$$
从上面的公式中可以看出，我们能够分别计算这两个求和部分。所以，我们通过预计算的形式，将两个不同的部分预先计算好结果，等到实际进行光照计算的时候，我们只要获取预计算的结果，然后直接进行计算即可。我们分别将上面两个求和部分命名为LD项和DFG项。其中，LD项是对入射光进行求和的部分，需要输入描述周围环境光照的环境贴图（主要是CubeMap）；DFG项和光照信息无关，所以只要预计算一次，就能够重复利用了。

所以，现在的光照流程变成了如下：
1.输入一张描述周围环境光照的CubeMap，然后预计算LD项，这个操作被称为Prefilter Environment Map。
2.预计算DFG项。
3.在实际渲染的时候，使用LD*DFG来得到Specular的IBL的结果。

上面的LD和DFG都是通过贴图的形式被保存下来。LD是对CubeMap进行预计算，它的结果也是一张CubeMap。DFG项是一张2D的贴图。通过这样的方法，我们最终在游戏里面的计算就变成了对这两个贴图的采样了，大大的简化了计算量。

下面分别讲述，如何预计算LD和DFG项。

LD项

LD项的公式如下所示：

$$LD = \frac{1}{\sum_{k=1}^{N}cos\theta_k}\sum_{k=1}^{N}L_i(l_k) cos\theta_k$$
为了获得 $L_i(l_k)$，我们需要得到一个 $L_k$向量，这样我们才能够使用它来访问环境贴图CubeMap。而得到 $L_k$向量的方法就是通过Importance Sampling来对GGX进行采样。这个采样的操作和前面一篇文章中的采样方法一致。但是，如果我们要对GGX进行Importance Sampling，就需要知道normal和view这两个向量。所以对于这个处理，Unreal4直接假定normal = view = reflect向量。这个假设也是这个方法主要的瑕疵所在。同时，对GGX进行Importace Sampling还需要提供表面的roughness属性。但是由于最终进行IBL渲染的表面roughness不是固定的一个值，所以业界常用的处理方式就是对不同的roughness分别进行预计算，然后将结果保存在LD的CubeMap的不同mipmap level上面。roughness为0的LD项，保存在LD CubeMap的mipmap level 0里面；roughness为1的LD项，保存在LD CubeMap的最后一个mipmap level上，其中部分的roughness值分别保存在对应的mipmap level上面。如下图就是对LD项进行计算之后，保存在不同mipmap level的结果：

下面的代码展示了如何对LD项进行计算：

void DrawConvolutionCubeMapSpecularLD() {
    // Setup shader
    render::Device::SetShader(m_SpecularLDCubeMapProgram);
    render::Device::SetShaderLayout(m_SpecularLDCubeMapProgram->GetShaderLayout());

    // Setup texture
    render::Device::ClearTexture();
    render::Device::SetTexture(0, m_CubeMap, 0);

    // Setup mesh
    render::Device::SetVertexLayout(m_ScreenMesh->GetVertexLayout());
    render::Device::SetVertexBuffer(m_ScreenMesh->GetVertexBuffer());

    // Setup render state
    render::Device::SetDepthTestEnable(true);
    render::Device::SetCullFaceEnable(true);
    render::Device::SetCullFaceMode(render::CULL_BACK);

    int32_t miplevels = log(256) / log(2) + 1;
    float roughnessStep = 1.0f / miplevels;
    int32_t width = 256, height = 256;
    for (int32_t j = 0; j < miplevels; j++) {
        // Render Target
        render::Device::SetRenderTarget(m_SpecularLDCubeMapRT[j]);

        // View port
        render::Device::SetViewport(0, 0, width, height);
        width /= 2;
        height /= 2;

        for (int32_t i = 0; i < 6; i++) {
            // Set Draw Color Buffer
            render::Device::SetDrawColorBuffer(static_cast<render::DrawColorBuffer>(render::COLORBUF_COLOR_ATTACHMENT0 + i));

            // Clear
            render::Device::SetClearColor(0.0f, 0.0f, 0.0f);
            render::Device::SetClearDepth(1.0f);
            render::Device::Clear(render::CLEAR_COLOR | render::CLEAR_DEPTH);

            // Setup uniform
            render::Device::SetUniformSamplerCube(m_SpecularLDProgram_CubeMapLoc, 0);
            render::Device::SetUniform1i(m_SpecularLDProgram_FaceIndexLoc, i);
            render::Device::SetUniform1f(m_SpecularLDProgram_RoughnessLoc, j * roughnessStep);

            // Draw
            render::Device::Draw(render::PT_TRIANGLES, 0, m_ScreenMesh->GetVertexNum());
        }
    }
}

下面的GLSL代码展示了如何进行积分预算和Importance Sampling:

vec3 convolution_cube_map(samplerCube cube, int faceIndex, vec2 uv) {
    // Calculate tangent space base vector
    vec3 n = calc_normal(faceIndex, uv);
    n = normalize(n);
    vec3 v = n;
    vec3 r = n;

    // Convolution
    uint sampler = 1024u;
    vec3 color = vec3(0.0, 0.0, 0.0);
    float weight = 0.0;
    for (uint i = 0u; i < sampler; i++) {
        vec2 xi = hammersley(i, sampler);
        vec3 h = importance_sampling_ggx(xi, glb_Roughness, n);
        vec3 l = 2.0 * dot(v, h) * h - v;

        float ndotl = max(0, dot(n, l));
        if (ndotl > 0.0) {
            color = color + filtering_cube_map(glb_CubeMap, l).xyz * ndotl;
            weight = weight + ndotl;
        }
    }

    color = color / weight;

    return color;
}

DFG项

DFG项的公式如下：

$$DFG = \frac{1}{N}\sum_{k=1}^{N}\frac{f(l_k, v)cos\theta_k}{p(l_k, v)}$$
我们知道，要计算这样的公式，我们需要如下的信息：

1.需要v，l，n
2.需要roughness
3.通过albedo和metallic来计算Fresnel系数中的F0项

在前面讲述LD项的时候，我们知道了可以通过对GGX进行Importance Sampling来获取l，所以我们需要一个roughnesss。

另外在这里，我们不能够假设n=v=r，这样的假设会导致DFG项出现重大的错误。所以，我们需要一个办法来获取n，v，r。由于这里的计算是在切空间中进行的，所以n总是为(0.0, 0.0, 1.0)，所以只要我们给定一个 $ndotv = dot(n,v)$的值，我们就能够计算出v和r来，由此我们需要一个ndotv值。

至于计算Fresenl系数的F0项，因为需要使用材质本身的albedo和metallic信息，这里没有办法做任何的假设。所以，我们需要对上面的DFG公式进行一点变化。

我们知道如下的关系：
$$f(l_k,v) = \frac{DFG}{4(n⋅l)(n⋅v)}$$
$$p(l_k,v) = \frac{D(n⋅h)}{4(v⋅h)}$$
$$cos\theta_k = n⋅l$$
所以：
$$\begin{equation}\begin{split} DFG&=\frac{1}{N}\sum_{k=1}^{N}\frac{f(l_k, v)cos\theta_k}{p(l_k, v)}\\ &=\frac{1}{N}\sum_{k=1}^{N}\frac{DFG}{4(n⋅l)(n⋅v)}⋅\frac{4(v⋅h)}{D(n⋅h)}⋅(n⋅l)\\ &=\frac{1}{N}\sum_{k=1}^{N}\frac{FG}{(n⋅v)}⋅\frac{(v⋅h)}{(n⋅h)}\\ &=\frac{1}{N}\sum_{k=1}^{N}\frac{(F0+(1-F0)(1-v⋅h)^5)G}{(n⋅v)}⋅\frac{(v⋅h)}{(n⋅h)}\\ &=\frac{1}{N}\sum_{k=1}^{N}\frac{(F0⋅[1-(1-v⋅h)^5]+(1-v⋅h)^5)G}{(n⋅v)}⋅\frac{(v⋅h)}{(n⋅h)}\\ &=F0⋅[\frac{1}{N}\sum_{k=1}^{N}\frac{([1-(1-v⋅h)^5])G}{(n⋅v)}⋅\frac{(v⋅h)}{(n⋅h)}]+[\frac{1}{N}\sum_{k=1}^{N}\frac{(1-v⋅h)^5G}{(n⋅v)}⋅\frac{(v⋅h)}{(n⋅h)}] \end{split}\end{equation}$$
通过上面的转换，我们可以看出，我们将F0参数提到了求和公式的外面，也就是说，实际上我们不用考虑F0，只需要考虑
$$scale = \frac{1}{N}\sum_{k=1}^{N}\frac{([1-(1-v⋅h)^5])G}{(n⋅v)}⋅\frac{(v⋅h)}{(n⋅h)}$$
$$bais = \frac{1}{N}\sum_{k=1}^{N}\frac{(1-v⋅h)^5G}{(n⋅v)}⋅\frac{(v⋅h)}{(n⋅h)}$$
这两个结果即可，然后在实际计算的时候，通过材质本身的albedo和metallic属性计算出F0，然后访问预计算的scale和bais，即：
$$DFG = F0*scale + bias$$

通过上面的描述，我们总结如下：

1.需要两个输入：roughness和ndotv
2.结果需要保存为scale，bais两个值

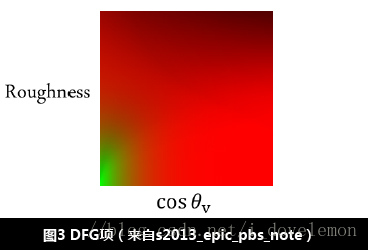

很自然的，我们就可以想到，使用一张2D贴图来进行处理，其中u坐标表示ndotv，v坐标表示roughness。每一个像素的r表示scale，g表示bais，如下图所示：

下面给出计算该DFG项的代码：

void DrawConvolutionCubeMapSpecularDFG() {
    // Setup shader
    render::Device::SetShader(m_SpecularDFGCubeMapProgram);
    render::Device::SetShaderLayout(m_SpecularDFGCubeMapProgram->GetShaderLayout());

    // Setup texture
    render::Device::ClearTexture();

    // Setup mesh
    render::Device::SetVertexLayout(m_ScreenMesh->GetVertexLayout());
    render::Device::SetVertexBuffer(m_ScreenMesh->GetVertexBuffer());

    // Setup render state
    render::Device::SetDepthTestEnable(true);
    render::Device::SetCullFaceEnable(true);
    render::Device::SetCullFaceMode(render::CULL_BACK);

    // Render Target
    render::Device::SetRenderTarget(m_SpecularDFGCubeMapRT);

    // View port
    render::Device::SetViewport(0, 0, 128, 128);

    // Set Draw Color Buffer
    render::Device::SetDrawColorBuffer(static_cast<render::DrawColorBuffer>(render::COLORBUF_COLOR_ATTACHMENT0));

    // Clear
    render::Device::SetClearColor(0.0f, 0.0f, 0.0f);
    render::Device::SetClearDepth(1.0f);
    render::Device::Clear(render::CLEAR_COLOR | render::CLEAR_DEPTH);

    // Draw
    render::Device::Draw(render::PT_TRIANGLES, 0, m_ScreenMesh->GetVertexNum());
}

GLSL代码：

vec3 convolution_cube_map(vec2 uv) {
    vec3 n = vec3(0.0, 0.0, 1.0);
    float roughness = uv.y;
    float ndotv = uv.x;

    vec3 v = vec3(0.0, 0.0, 0.0);
    v.x = sqrt(1.0 - ndotv * ndotv);
    v.z = ndotv;

    float scalar = 0.0;
    float bias = 0.0;

    // Convolution
    uint sampler = 1024u;
    for (uint i = 0u; i < sampler; i++) {
        vec2 xi = hammersley(i, sampler);
        vec3 h = importance_sampling_ggx(xi, roughness, n);
        vec3 l = 2.0 * dot(v, h) * h - v;

        float ndotl = max(0.0, l.z);
        float ndoth = max(0.0, h.z);
        float vdoth = max(0.0, dot(v, h));

        if (ndotl > 0.0) {
            float G = calc_Geometry_Smith_IBL(n, v, l, roughness);

            float G_vis = G * vdoth / (ndotv * ndoth);
            float Fc = pow(1.0 - vdoth, 5.0);

            scalar = scalar + G_vis * (1.0 - Fc);
            bias = bias + G_vis * Fc;
        }
    }


    vec3 color = vec3(scalar, bias, 0.0);
    color = color / sampler;

    return color;
}

光照计算

当我们成功的实现了如上两个步骤之后，我们就可以在实际渲染的时候计算IBL了，如下GLSL代码完成光照计算：

vec3 calc_ibl(vec3 n, vec3 v, vec3 albedo, float roughness, float metalic) {
    vec3 F0 = mix(vec3(0.04, 0.04, 0.04), albedo, metalic);
    vec3 F = calc_fresnel_roughness(n, v, F0, roughness);

    // Diffuse part
    vec3 T = vec3(1.0, 1.0, 1.0) - F;
    vec3 kD = T * (1.0 - metalic);

    vec3 irradiance = filtering_cube_map(glb_IrradianceMap, n);
    vec3 diffuse = kD * albedo * irradiance;

    // Specular part
    float ndotv = max(0.0, dot(n, v));
    vec3 r = 2.0 * ndotv * n - v;
    vec3 ld = filtering_cube_map_lod(glb_PerfilterEnvMap, r, roughness * 9.0);
    vec2 dfg = textureLod(glb_IntegrateBRDFMap, vec2(ndotv, roughness), 0.0).xy;
    vec3 specular = ld * (F0 * dfg.x + dfg.y);

    return diffuse + specular;
}

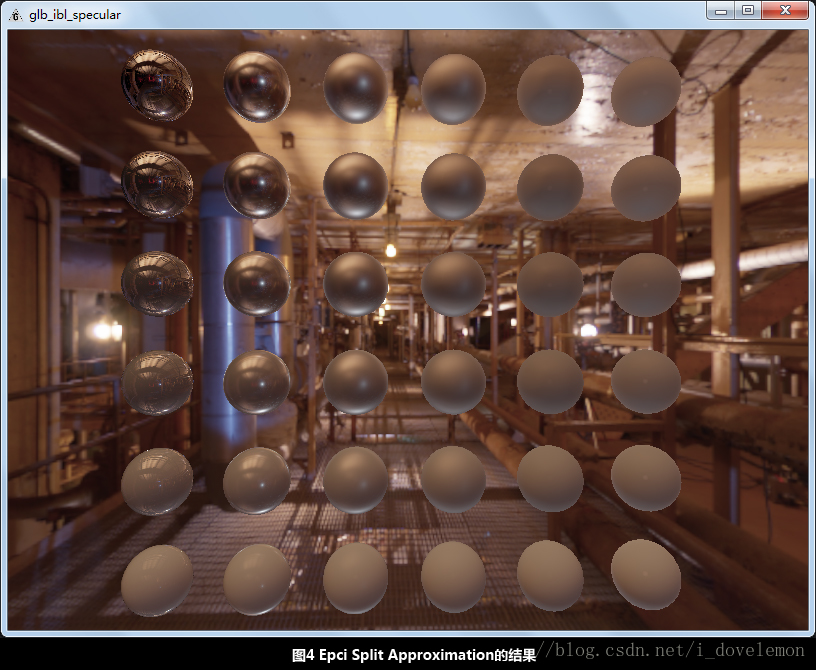

其中glb_PrefilterEnvMap表示的就是LD项，而glb_IntegrateBRDFMap表示的就是DFG项。通过预计算，这里的处理是不是变得十分的简单，只要获取结果，然后简单处理下就可以了。不使用材质贴图的情况，得到如下的结果：

走样

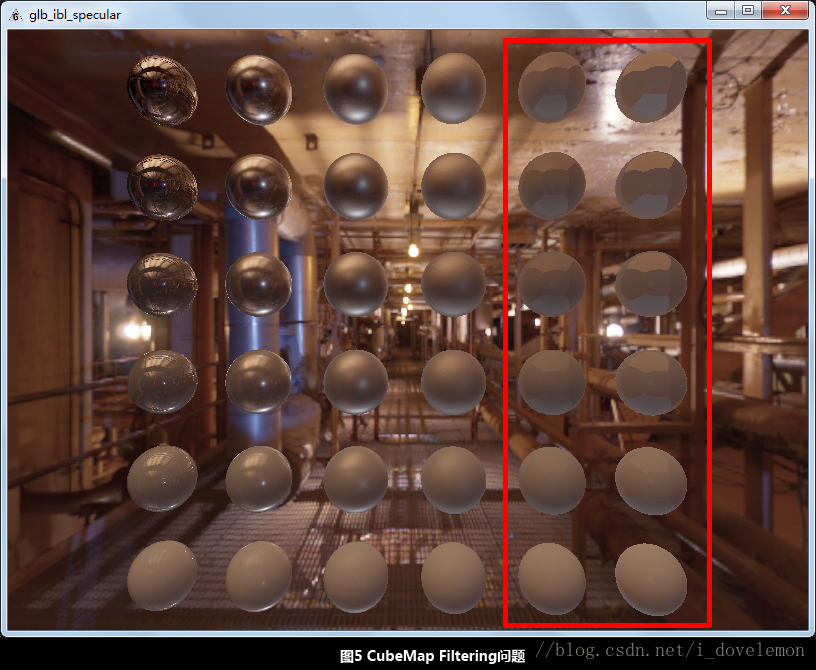

如果你和我一样用的OpenGL，那么你可能会遇到如下图所显示的走样问题：

这个问题主要是因为，当我们使用更高的roughness的去采样LD贴图的时候，会采样到更高的mipmap level。而更高的mipmap level意味着图像的像素更少。这时候，采样CubeMap不考虑周边面的问题就变得十分突出。默认情况下，OpenGL对CubeMap的采样，只会在你给定的面里面进行采样。但是为了获得无缝(seamless)的结果，你需要对周围的面也进行采样。

很幸运，在OpenGL中，提供了一个名为GL_TEXTURE_CUBEMAP_SEAMLESS的选项，它能够开启硬件对周围CubeMap面进行采样的功能。如下代码：

glEnable(GL_TEXTURE_CUBE_MAP_SEAMLESS);  // For cubemap seamless filtering

如果你的库里面，不存在这个选项，那么你要更新你的OpenGL。我这里使用的是OpenGL4.5和glew2.0.0版本。

贴图

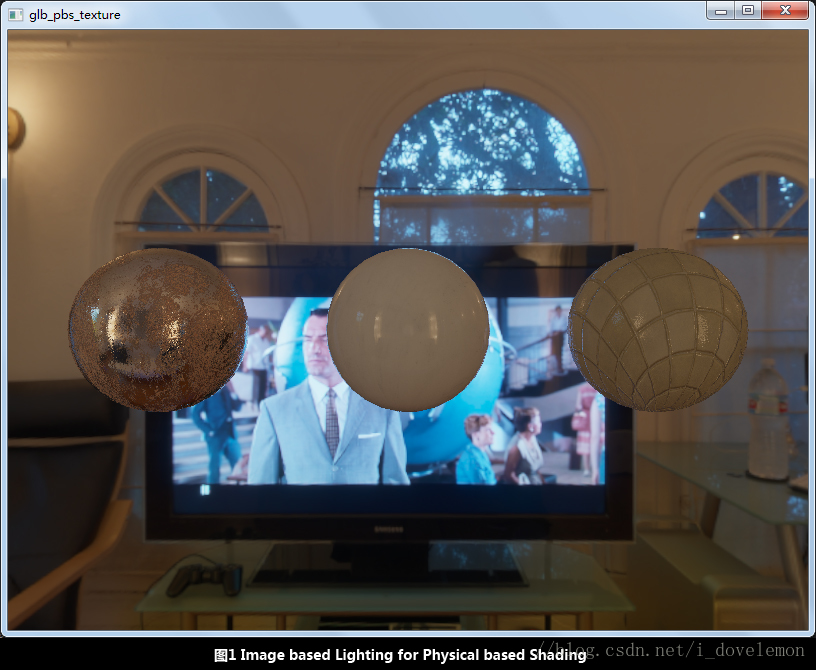

前面的Demo，我都是使用参数来控制物体的材质，为了提供更加真实的效果，需要使用材质贴图。所以我额外的写了一个demo，来展示不同材质在PBS下的效果，这些效果可以在Github项目的首页中看到，也可以在CSDN GraphicsLab学习项目的首页看到。所有的材质贴图，都是从这里下载。

总结

到了这里，我们的PBS基础功能已经实现完毕。之后可能会把这些demo特性集成到渲染器里面去。同时在了解了这个基础之后，就需要开始实现Light Probe以此来高效的在场景中使用IBL的功能，将又会有一大波功能和知识需要掌握，期待吧！

所有关于PBS的代码，都已经上传到了Github，这里简要的说明下各个项目的作用：
glb_pbs：用来展示PBS直接光照效果的demo，无贴图材质
glb_ibl_diffuse:用来展示IBL中diffuse部分的demo，无贴图材质
glb_ibl_specular_bruteforce:使用bruteforce的方式实现IBL中的specular部分，无贴图材质
glb_ibl_specular_epic:使用epic的split approximation方式实现IBL中的specular部分，无贴图
glb_pbs_texture:完整的PBS实现，具有直接光照，IBL光照，材质贴图

参考文献

[1]s2013_epic_pbs_notes_v2
[2]learnopengl.com
[3]moving frostbite to pbr
