vis.js是基于浏览器的动态可视化库。能够处理大量的动态数据，实现对数据的操作和交互。
vis.js参考文档：【数据可视化 | Ame's blog】

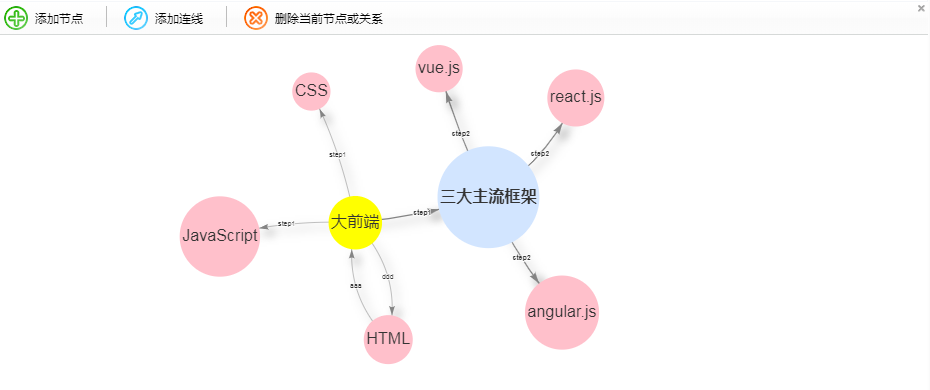

案例效果如图
（1）安装【npm install vis --save】
（2）引入：在【main.js】中引入【import "vis/dist/vis.css";】，在展示网状图的页面引入【import Vis from "vis";】
（3）实现
网状图实现：
- 首先在html中定义一个DOM用来放置关系图，注意一定要设置宽度，高度。【 <div id="network_id" class="network" style="height:80vh"></div>】
- 在JS中创建节点对象【new Vis.DataSet(_this.nodesArray)】；
- 在JS中创建关系线对象【new Vis.DataSet(_this.edgesArray)】
- 在JS中创建一个网络拓补图【 _this.container = document.getElementById("network_id");】
- 在JS中创建data对象【_this.data = {nodes: _this.nodes, edges: _this.edges };】
- 在JS中创建option【_this.options ={......}】
- 最后初始化网络拓扑图【_this.network = new Vis.Network(_this.container,_this.data,_this.options );】
<template>
<div>
<!--width,height 画布的宽度，高度。 可以是百分比或像素，一般在dom元素上设置 -->
<div id="network_id" class="network" style="height:80vh"></div>
<el-dialog title="测试框" :visible.sync="dialogVisible" width="width">
<div>xxxxxx</div>
<div slot="footer">
<el-button @click="dialogVisible = false">取 消</el-button>
<el-button type="primary" @click="dialogVisible = false">确 定</el-button>
</div>
</el-dialog>
</div>
</template>
<script>
import Vis from "vis";
export default {
data() {
return {
dialogVisible: false,
nodes: [],
edges: [],
// network:null,
container: null,
// 节点数组
nodesArray: [
{
id: 0,
label: "大前端",
color: { background: "yellow" }
},
{
id: 1,
label: "HTML",
color: { background: "pink" }
},
{
id: 2,
label: "JavaScript",
color: { background: "pink" }
},
{
id: 3,
label: "CSS",
color: { background: "pink" }
},
{
id: 4,
label: "三大主流框架",
color: { background: "pink" }
},
{
id: 5,
label: "vue.js",
color: { background: "pink" }
},
{
id: 6,
label: "react.js",
color: { background: "pink" }
},
{
id: 7,
label: "angular.js",
color: { background: "pink" }
}
],
// 关系线数组
edgesArray: [
{ from: 0, to: 1, label: "ddd" },
{ from: 1, to: 0, label: "aaa" },
{ from: 0, to: 2, label: "step1" },
{ from: 0, to: 3, label: "step1" },
{ from: 0, to: 4, label: "step1" },
{ from: 4, to: 5, label: "step2" },
{ from: 4, to: 6, label: "step2" },
{ from: 4, to: 7, label: "step2" }
],
options: {},
data: {}
};
},
methods: {
init() {
let _this = this;
//1.创建一个nodes数组
_this.nodes = new Vis.DataSet(_this.nodesArray);
//2.创建一个edges数组
_this.edges = new Vis.DataSet(_this.edgesArray);
_this.container = document.getElementById("network_id");
_this.data = {
nodes: _this.nodes,
edges: _this.edges
};
_this.options = {
autoResize: true, //网络将自动检测其容器的大小调整，并相应地重绘自身
locale: "cn", //语言设置：工具栏显示中文
//设置语言
locales: {
cn: {
//工具栏中文翻译
edit: "编辑",
del: "删除当前节点或关系",
back: "返回",
addNode: "添加节点",
addEdge: "添加连线",
editNode: "编辑节点",
editEdge: "编辑连线",
addDescription: "点击空白处可添加节点",
edgeDescription: "点击某个节点拖拽连线可连接另一个节点",
editEdgeDescription: "可拖拽连线改变关系",
createEdgeError: "无法将边连接到集群",
deleteClusterError: "无法删除集群.",
editClusterError: "无法编辑群集'"
}
},
// 设置节点样式
nodes: {
shape: "circle",
size: 50,
font: {
//字体配置
size: 32
},
color: {
// border: "#2B7CE9", //节点边框颜色
background: "#97C2FC", //节点背景颜色
highlight: {
//节点选中时状态颜色
border: "#2B7CE9",
background: "#D2E5FF"
},
hover: {
//节点鼠标滑过时状态颜色
border: "#2B7CE9",
background: "#D2E5FF"
}
},
borderWidth: 0, //节点边框宽度，单位为px
borderWidthSelected: 2 //节点被选中时边框的宽度，单位为px
},
// 边线配置
edges: {
width: 1,
length: 260,
color: {
color: "#848484",
highlight: "#848484",
hover: "#848484",
inherit: "from",
opacity: 1.0
},
shadow: true,
smooth: {
//设置两个节点之前的连线的状态
enabled: true //默认是true，设置为false之后，两个节点之前的连线始终为直线，不会出现贝塞尔曲线
},
arrows: { to: true } //箭头指向to
},
//计算节点之前斥力，进行自动排列的属性
physics: {
enabled: true, //默认是true，设置为false后，节点将不会自动改变，拖动谁谁动。不影响其他的节点
barnesHut: {
gravitationalConstant: -4000,
centralGravity: 0.3,
springLength: 120,
springConstant: 0.04,
damping: 0.09,
avoidOverlap: 0
}
},
//用于所有用户与网络的交互。处理鼠标和触摸事件以及导航按钮和弹出窗口
interaction: {
hover: true,
dragNodes: true, //是否能拖动节点
dragView: true, //是否能拖动画布
hover: true, //鼠标移过后加粗该节点和连接线
multiselect: true, //按 ctrl 多选
selectable: true, //是否可以点击选择
selectConnectedEdges: true, //选择节点后是否显示连接线
hoverConnectedEdges: true, //鼠标滑动节点后是否显示连接线
zoomView: true //是否能缩放画布
},
//操作模块:包括 添加、删除、获取选中点、设置选中点、拖拽系列、点击等等
manipulation: {
enabled: true, //该属性表示可以编辑，出现编辑操作按钮
addNode: true,
addEdge: true,
// editNode: undefined,
editEdge: true,
deleteNode: true,
deleteEdge: true
}
};
_this.network = new Vis.Network(
_this.container,
_this.data,
_this.options
);
},
resetAllNodes() {
let _this = this;
_this.nodes.clear();
_this.edges.clear();
_this.nodes.add(_this.nodesArray);
_this.edges.add(_this.edgesArray);
_this.data = {
nodes: _this.nodes,
edges: _this.edges
};
// network是一种用于将包含点和线的网络和网络之间的可视化展示
_this.network = new Vis.Network(
_this.container,
_this.data,
_this.options
);
},
resetAllNodesStabilize() {
let _this = this;
_this.resetAllNodes();
_this.network.stabilize();
}
},
mounted() {
this.init();
// 点击事件
this.network.on("click", params => {
console.log("点击", params.nodes);
// this.network.addEdgeMode();
});
// 点击鼠标右键事件
this.network.on("oncontext", params => {
console.log("右击", params);
this.dialogVisible = true;
});
}
};
</script>
<style lang="less">
</style>版权声明：本文为maidu_xbd原创文章，遵循CC 4.0 BY-SA版权协议，转载请附上原文出处链接和本声明。
