matlab提供的默认解释器(Interpreter)为tex，在text的help文档里可以看到各种支持的命令，如希腊字符等，在坐标轴标题里输入根号可以如下命令
，在xticklabel下输入可以采用以下命令'ticklabelinterpreter','latex'：
别问我为啥用图片，如果输入文字博客会把里面的latex公式自动编译。
set(gca,'XAxisLocation','origin','ticklabelinterpreter','latex','tickdir','out')

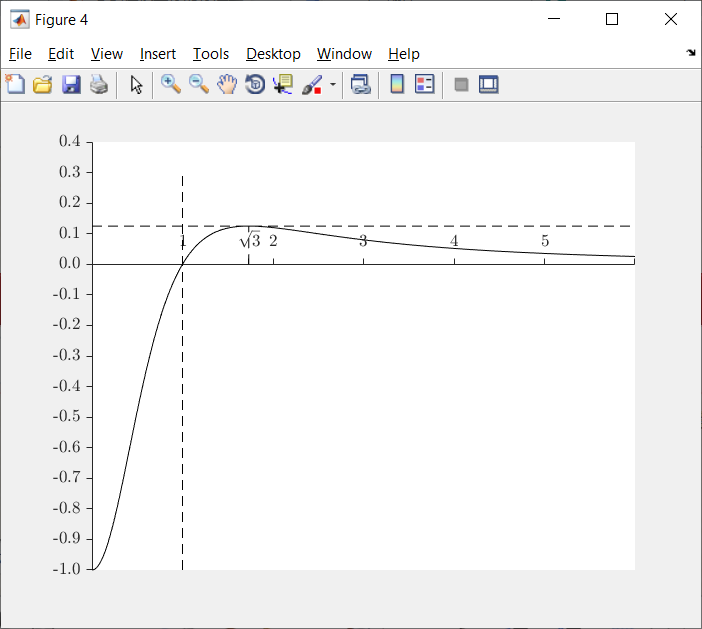

上述Origin命令会让x轴固定在y=0的位置，但是标签却在上方(如图)，在gca属性里并没有提供解决办法，因此采用text结合的办法：
set(gca,'xtick',[1 sqrt(3) 2:6],'xticklabel',{},'ytick',(-1:0.1:0.3))
VerticalAlignment帮助里没有，查资料得其提供以下四个选项
'baseline' | 'top' | 'cap' | 'middle' | 'bottom'

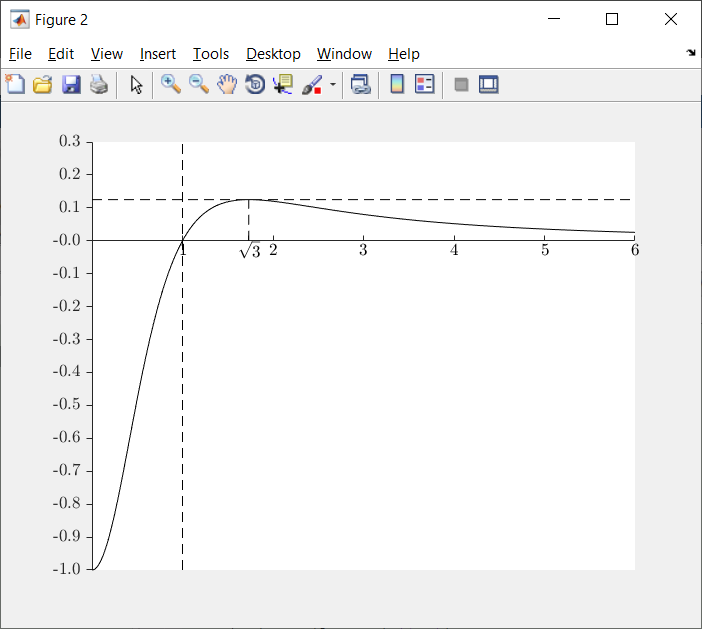

另外在设置x轴到y=0位置得时候，x轴的ticklengh在下方，可能是origin命令默认x轴为top，为了不当着标签特意加了'tickdir','out'选项，这里还有其他解决办法：
1)ticklength是一个2元素数组设置x轴的ticklength为0，可以不挡着
2)text里面设置完VerticalAlignment，在y的位置下移，例如本文zeros(size([1 sqrt(3) 2:6]))-0.05
总之灵活性很强，要想画好看，得多下功夫
