引脚

LCD12864分为带中文字库和不带中文字库两种
有并行传输和串行传输两种方式//通常并行//速度快

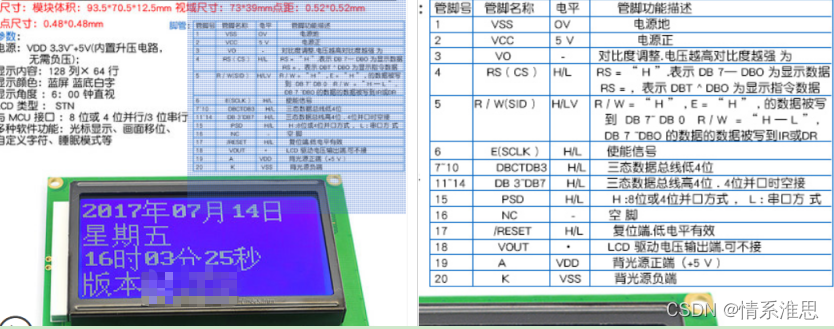

从电源地开始引脚依次为
电源地
电源正
LCD对比度调整（自己接电位器时板子上要短接，否则悬空使用板子自带电位器）
数据命令选择端
读写选择端
使能引脚
八位并行数据端
PSB为1602没有/是选择串行并行方式/高电平是并行传输/低电平串行
RST一般用不到
VOUT一般用不到
BLA背光电源正
BLK背光电源负
