Python 数据可视化-Matplotlib(基础详解)

Python 数据可视化-Matplotlib

Matplotlib 是 Python 最著名的绘图库，它提供了一整套和 MATLAB 类似的绘图函数集，十分适合编写短小的脚本程序以进行快速绘图。它可与 NumPy 一起使用，提供了一种有效的 MatLab 开源替代方案。 它也可以和图形工具包一起使用，如 PyQt 和 wxPython。

Matplotlib 采用面向对象的技术，所以组成图表的各元素都是对象。尽量克服这种面向对象的调用接口绘图比较烦琐，因此 matplotlib 还提供了快速绘图的 pyplot子模块，pyplot 语法与Matlab很相似。

安装与导入

pip install -i https://pypi.tuna.tsinghua.edu.cn/simple matplotlib

matplotlib 包含子模块 pylab ，我们缩写方式导入它：

import numpy as np              #载入numpy
import matplotlib.pyplot as plt  #载入matplotlib的绘图模块pyplot

注释： Matplotlib 是一个大的工具包，其包含不少子模块。matplotlib.pyplot 是导入Matplotlib中的子模块pyplot。pylab是一个方便的模块，批量导入 matplotlib.pyplot 和 numpy。pylab已被弃用，为了避免名称空间污染强烈反对使用它，建议用pyplot。对于像我一样小白，上面两行代码就OK。

1.快速绘图

先看例子：

x = np.linspace(0,4*np.pi,100)
y = np.sin(x)
z = np.cos(x)

plt.figure(figsize=(10,8))#调用figure()创建一个Figure图表对象
#figsize参数指定Figure对象的宽度 和 高度, 单位为英寸
#dpi参数指定Figure对象的分辨率, 即每英寸所表示的像素数,默认值80

plt.plot(x,y,label="$sin(x)$",color="red",linewidth=2)
plt.plot(x,z,"b*",label="$cos(x)$")

plt.xlabel("X axis")   # X 轴注释
plt.ylabel("Y axis")   # Y 轴注释
plt.title("Matplotlib.pylab Figure") #图表标题

plt.xlim(0,12)         #设置X轴的显示范園
plt.ylim(-1.5,1.5)     #设置Y轴的显示范園
plt.grid()      #显示网格
plt.legend()    #显示各图形的标签
plt.show()      #显示绘图窗口

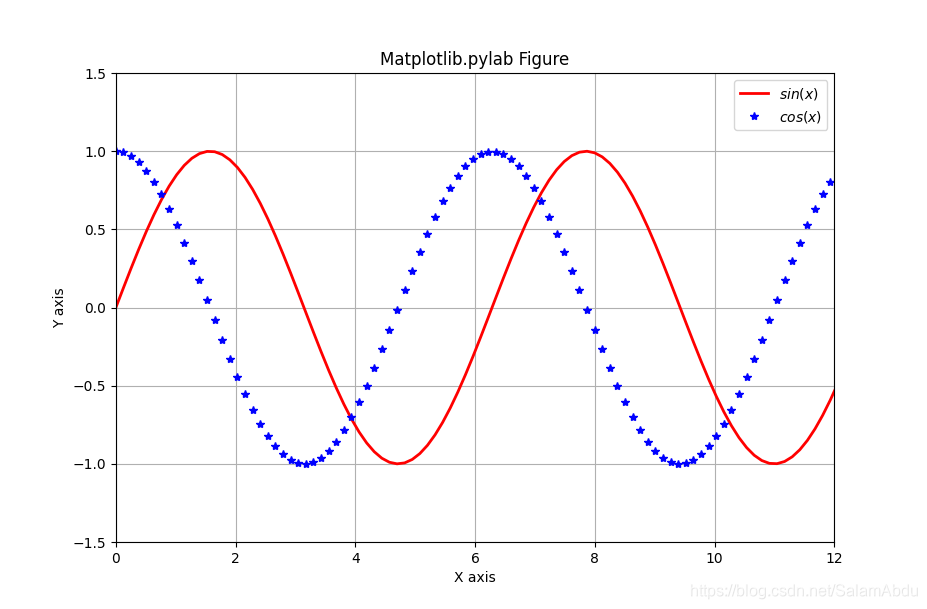

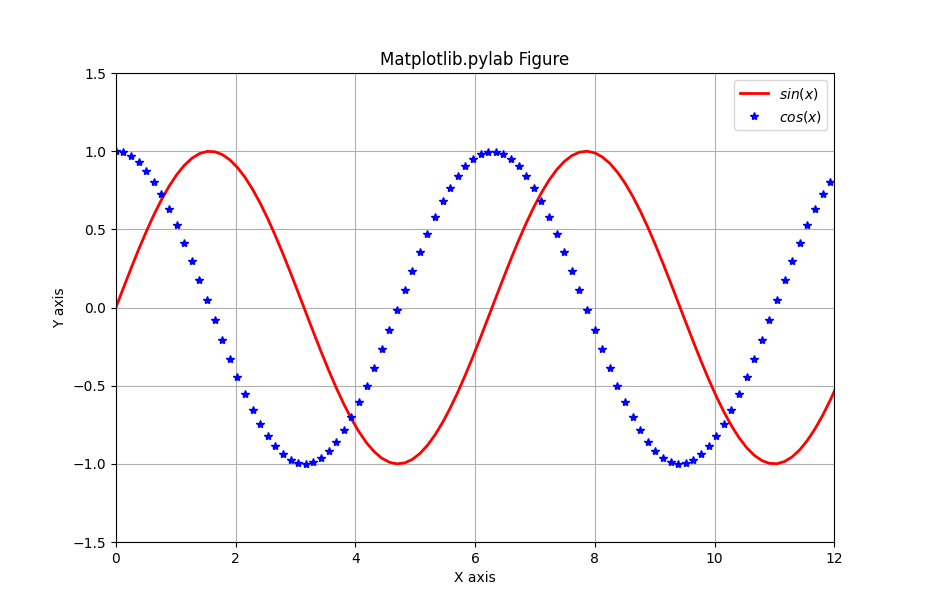

结果：

代码有详细的注释，但下面整理以下基本语法：

• plt.figure(figsize=(10,8))

  用figure()创建一个Figure图表对象
  figsize参数指定Figure对象的宽度 和 高度, 单位为英寸
  dpi参数指定Figure对象的分辨率, 即每英寸所表示的像素数,默认值80

  facecolor 背景颜色。如：facecolor=“r” 为红色背景。

  edgecolor边框颜色。如：edgecolor=“r” 为红色背景。

  frameon是否显示边框。如：frameon=True是否显示边框。

• plt.plot()

  画出$y=y(x)$的平面图。

  参数：

  第一个参数自变量，第二个因变量，第三个颜色和线型。

  label:给曲线指定一个标签，支持Latex公式 (降低画图速度)

  color:指定曲线颜色。直接写英文单词或者写‘#’开头的十六进制数或者写0到1之间的三个元素都可[RGB]，如(1.0,0,0)表示红色。

  字符	颜色
  'b'	蓝色
  'g'	绿色
  'r'	红色
  'c'	青色
  'm'	品红色
  'y'	黄色
  'k'	黑色
  'w'	白色

  marker: 格式字符，如*,o,-,1,2,…,9,^…。曲线上的点用这些字符代替。比如下面两行代码完全等效：

  plt.plot(x,z,"ro",label="cos(x)")
  plt.plot(x,z,label="cos(x)",color="r",marker="o")


  linewidth:指定曲线宽度，缩写为 lw。曲线宽度可、可以正实数。

• plt.xlabel(),ylabel()

  分别设置 X ，Y 轴的标题文字。

• plt.title()

  设置标题文字。

• plt.xticks(),yticks()

  坐标轴刻度文本属性。如：plt.xticks(fontsize=16, color=“red”, rotation=45) 意思为 X 轴刻度字体大小16，颜色为红色，旋转45度（文本）。

• plt.xlim(),ylim()

  分别设置 X，Y 轴的显示范围（开始到结束点轴坐标）。

• plt.grid()

  设置网格绘图。

• plt.legend()

  显示图示。图中表示每每条曲线的标签 (label) 和样式。

• plt.show()

  显示绘图窗口。

• plt.savefig()

  保存图像。如 plt.savefig(“pic.png”,dpi=100) 以pic.png为图片名保存图片，dpi参数指定图像分辨率，默认是80。图像分辨率 x 图像宽度 = 像素

绘制多子图

subplot() 函数允许在同一图中绘制不同的东西，即多个子图。

用法：**subplot(Rows , Cols , plotNum, facecolor,edgecolor,frameon) **

绘图区域等分为 Rows 行和 Cols 列，从左到有、从上到下、从1开始进行编号。plotNum 指定当前要绘制的子区域编号。这三个参数都小于10时，中间逗号可以不写。如 subplot(2,3,2) == subplot(232)

其余参数同上面的 figure()。

x = np.arange(0, 4*np.pi, 0.1)
ysin = np.sin(x)
ycos = np.cos(x)

#建立 subplot网格
plt.subplot(2,1,1,facecolor='b')
# 绘制第一个图像
plt.plot(x, ysin,"r*")
plt.title('sin(x)')
plt.grid()

#绘制第二个图像
plt.subplot(2,1,2,facecolor='r')
plt.plot(x, ycos,"bo")
plt.title('cos(x)')
plt.grid()

plt.show()# 展示图像

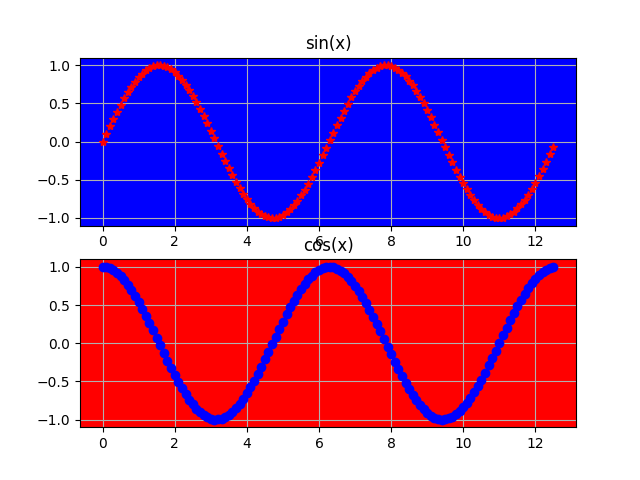

结果：

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-q1WB4iNz-1612182199762)(./mtplotlibsrc/Figure_2.png)]

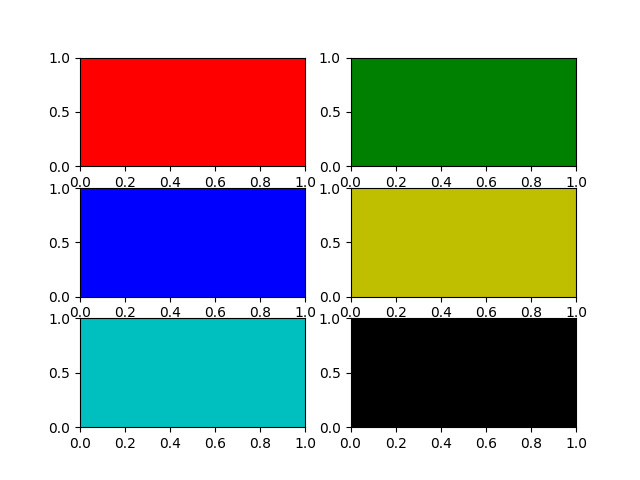

通过 subplot() 的 facecolor 属性给每个子图设置不同的北京颜色，如下：

for idx,color in enumerate("rgbyck"):
    plt.subplot(321+idx, facecolor = color)

plt.show()# 展示图像

结果：

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-w22rfFZE-1612182199766)(./mtplotlibsrc/Figure_3.png)]

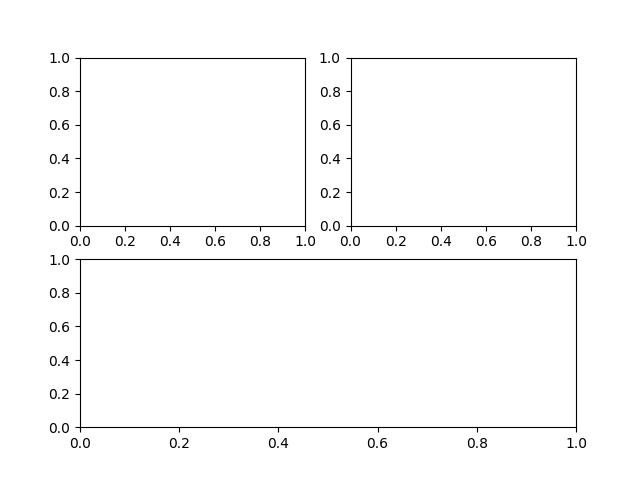

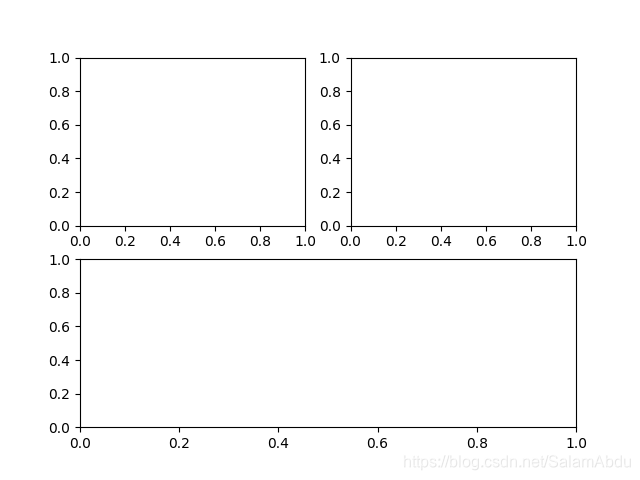

某个子图占据整行或整列，可以如下调用subplot

plt.subplot(221)
plt.subplot(222)
plt.subplot(212)

plt.show()# 展示图像

结果：

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-YRD1asdO-1612182199803)(./mtplotlibsrc/Figure_4.png)]

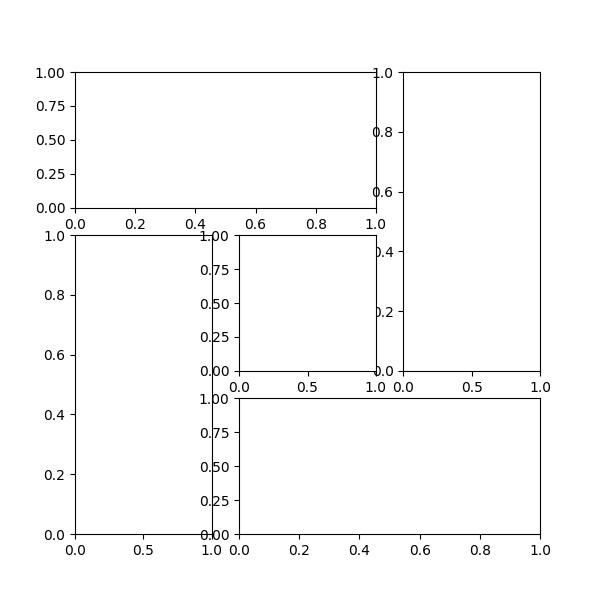

subplot2grid() 进行复杂的表格布局,其调用参数如下:

subplot2grid(shape,loc,rowspan=1, colspan=1)

shape 为表示表格形状的元组
loc 为子图左上角所在的坐标(行，列)
rowspan 为子图所占据的行数，默认1
colspan 为子图所占据的列数，默认1

例子：

fig = plt.figure(figsize=(6, 6))

axl = plt.subplot2grid((3,3),(0,0),colspan=2)#3*3块(0,0)位置,占2列
ax2 = plt.subplot2grid((3,3),(0,2),rowspan=2)#3*3块(0,2)位置,占2列
ax3 = plt.subplot2grid((3,3),(1,0),rowspan=2)#3*3块(1,2)位置,占2列
ax4 = plt.subplot2grid((3,3),(2,1),colspan=2)#3*3块(2,1)位置,占2列
ax5 = plt.subplot2grid((3,3),(1,1)) #3*3块(1,1)位置,默认占1列

plt.show()# 展示图像

结果：

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-NWjCWFy7-1612182199811)(./mtplotlibsrc/Figure_5.png)]

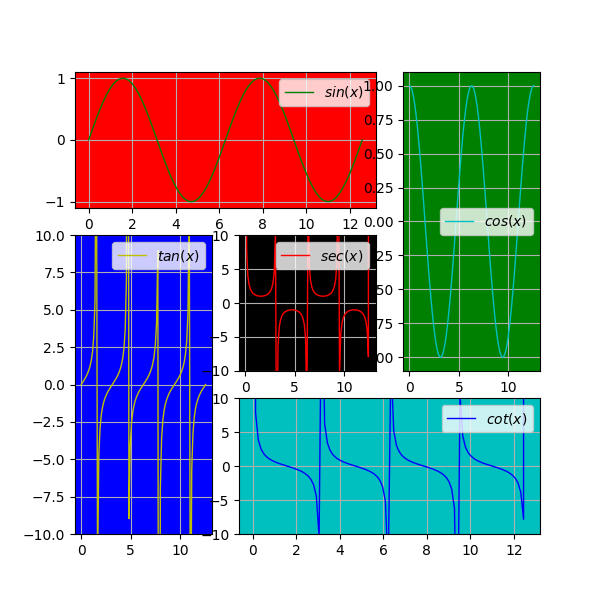

利用上面的布局，可以画出三角函数图像。

import numpy as np              #载入numpy
import matplotlib.pyplot as plt  #载入matplotlib的绘图模块pyplot

x = np.linspace(0,4*np.pi,100)
fig = plt.figure(figsize=(6, 6))

axl = plt.subplot2grid((3,3),(0,0), colspan=2,facecolor="r")
plt.plot(x,np.sin(x),label="$sin(x)$",color="g",linewidth=1)
plt.ylim(-1.1,1.1)
plt.grid()
plt.legend()

ax2 = plt.subplot2grid((3,3),(0,2), rowspan=2,facecolor="g")
plt.plot(x,np.cos(x),label="$cos(x)$",color="c",linewidth=1)
plt.ylim(-1.1,1.1)
plt.grid()
plt.legend()

ax3 = plt.subplot2grid((3,3),(1,0), rowspan=2,facecolor="b")
plt.plot(x,np.tan(x),label="$tan(x)$",color="y",linewidth=1)
plt.ylim(-10,10)
plt.grid()
plt.legend()

ax4 = plt.subplot2grid((3,3),(2,1), colspan=2,facecolor="c")
plt.plot(x,1/(np.tan(x)+1e-5),label="$cot(x)$",color="b",linewidth=1)
plt.ylim(-10,10)
plt.grid()
plt.legend()

ax5 = plt.subplot2grid((3,3),(1,1),facecolor="k")
plt.plot(x,1/(np.sin(x)+1e-5),label="$sec(x)$",color="r",linewidth=1)
plt.ylim(-10,10)
plt.grid()
plt.legend()

plt.show()# 展示图像

结果：

下一篇文章关于常用图像的画法。欢迎关注+留言
