nrf52832的radio外设

目前国内大多ble外设都是都是直接将ble的controller封死的，导致无法直接利用芯片的
radio(射频)外设，直接去模拟广播。
nordic系列都可以直接控制radio外设，可以通过直接配置寄存器来模拟广播，其寄存器
可以查看其芯片手册，也可以看俺关于radio的讲解，哈哈

广播协议格式

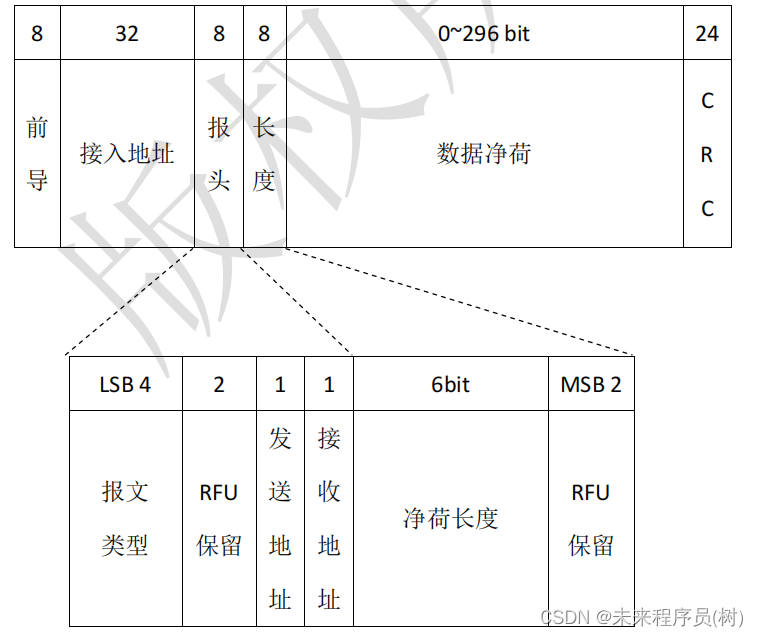

任何一些都有其格式，不同格式表示的含义不同。下面就是BLE广播的格式。
从左往右以此：
1、前导码       不需要懂它、也不用用管它，固定的，由芯片自行设置
2、接入地址     广播信道固定地址，用于表示广播的。
3、报头、长度就不用说了，每个位置表示各自含义。
4、数据载荷就是承载的数据。

 数据载荷的格式，第一个字节表示长度，后面表示数据。数据又可以自定义格式。哈哈，for example:
 02  11  15   02表示长度，11 15就是数据，至于11 15表示什么含义，可以自己定义或者遵循别人协议。

更具体的看俺的蓝牙广播格式帖子哦

寄存器设置和代码编写

通过设置其寄存器之后，然后使用其event事件去触发发送。其寄存器主要代码是：

void radio_init(void){
       //这里设置8个逻辑地址的实际地址，因为我们只是做广播，所以把全部地址都设置成0x8E89BED6,

       NRF_RADIO->BASE0 = (0x89BED600);
       NRF_RADIO->BASE1 = (0x89BED600);
       NRF_RADIO->PREFIX0 = 0x8E8E8E8E;
       NRF_RADIO->PREFIX1 = 0x8E8E8E8E;
       NRF_RADIO->TXADDRESS = 0; //使用逻辑地址0
       NRF_RADIO->CRCCNF = (3<<0) | (1<<8);     //3字节crc,计算不包括接入地址部分
       NRF_RADIO->CRCPOLY = 0x100065b;//crc多项式为 x^24+x^10+x^9+x^6+x^4+x^3+x^1+x^0
       NRF_RADIO->CRCINIT =  0x555555;    //广播信道的数据包中crc初始值为0x555555
       NRF_RADIO->PACKETPTR = (uint32_t)&adv_array[0];
       NRF_RADIO->FREQUENCY = 2;       //链路层信道编号 37:2402MHz, 38:2426MHz, 39:2480MHz
       NRF_RADIO->TXPOWER = 0x04;
       NRF_RADIO->MODE = 0x03;   //ble_1Mbit
       //8bit长度的LENGTH  1字节长度的S0,不需要s1,因为广播格式里面负载数据前面只需要2字节头，一个是报头，一个是长度。
			 //length 1  s01     payload length ??    address 4      4+1+1+??
			 //
       NRF_RADIO->PCNF0 = (8<<0) | (1<<8);
       //payload最大长度37，没有静态长度，基础地址为3字节，所以加一字节头后为四字节，就是蓝牙规范中接入地址.字节序为小端(CRC不在这里设置)

       //使能数据白化
			  //46   40数据  4地址    1s0      1 length

					//0到7为MAXLEN也就是payload的长度   8-15为statlen static length   16-18为base address  24为s0 length s1	payload
					//的小端或者大端      25为是否白化
       //NRF_RADIO->PCNF1 = (30<<0)|(20<<8) | (3<<16) | (1<<25) ;   那个static是自动加到payload后面的,这里只是设置
			 //每个(s0,s1,length ,static)的长度或者其他东西，与实际传输的长度无关。
				//实际传输中的长度由length决定payload(所以这个得启用，至少在这里例子里是)
				//static在payload，手册中说了ble中其长度为0，所以static长度基本不用，加上这个手机搜不出来  原因是static后面回覆盖
				//CRC,emmm
			  NRF_RADIO->PCNF1 = (31<<0) |(0<<8)|(3<<16) | (1<<25) ;

       NRF_RADIO->DATAWHITEIV = 0x25;//0x25;        //初始值由报文所在链路层信道号决定，这里为37
}

让广播占领整个广播信道

这里来个有趣的，既然可以模拟广播了，那就尝试占领整个信道。其实简单的说就是模拟超多不同MAC
地址哈哈。其实很简单的哦。用nrf connect来查看下效果。
其主要代码如下所示，代码写的很曹凑合看吧。

void radio(){
			 init_clock();
       radio_init();
       set_advdata();
       while(1){
				for(int j=0;j<100;j++) {
              //nrf_delay_ms(10);

							for(int i=0;i<0xFF;i++){
								device_add[0]=j;
								device_add[1]=(i+1)%0xFF;
								device_add[2]=(i+2)%0xFF;
								device_add[3]=(i+3)%0xFF;
								device_add[4]=(i+4)%0xFF;
								device_add[5]=(i+5)%0xFF;
								  for(int i=0;i<3;i++){
									send_data();
									}
							}
									for(int i=0;i<0xFF;i++){
					device_add[0]=j+2;
								device_add[1]=(i+1)%0xFF;
								device_add[2]=(i+2)%0xFF;
								device_add[3]=(i+3)%0xFF;
								device_add[4]=(i+4)%0xFF;
								device_add[5]=(i+5)%0xFF;
								  for(int i=0;i<3;i++){
									send_data();
									}
							}
											for(int i=0;i<0xFF;i++){
							device_add[0]=j+3;
								device_add[1]=(i+1)%0xFF;
								device_add[2]=(i+2)%0xFF;
								device_add[3]=(i+3)%0xFF;
								device_add[4]=(i+4)%0xFF;
								device_add[5]=(i+5)%0xFF;
								  for(int i=0;i<3;i++){
									send_data();
									}
							}
													for(int i=0;i<0xFF;i++){
							device_add[0]=j+4;
								device_add[1]=(i+1)%0xFF;
								device_add[2]=(i+2)%0xFF;
								device_add[3]=(i+3)%0xFF;
								device_add[4]=(i+4)%0xFF;
								device_add[5]=(i+5)%0xFF;
								  for(int i=0;i<3;i++){
									send_data();

									}
							}

       }
		 }
}

一个大胆的想法，就是干扰信道。

就是上边的哦，通过在广播PDU中声明大量的MAC地址。

结果与总结

结果就是上边那个长图，如果是只是广播一个设备，只要要一个MAC地址了。多个不同广播，就多个MAC地址。

项目上传到CSDN吧，只需要在keil中烧录，然后在nrf connect中查看想过就行。

https://download.csdn.net/download/beidideshu/86341416
