前言
在前面三篇文章中，我们简单的搭建好了ILRuntime的使用环境，然而还并没有实现具体的功能。所以在这篇文章中我们首先简单的实现下UI模块相关的功能。（暂时不考虑AB包系统，对象池系统等等，同时本篇先是简单的实现UI显示以及跳转，更多的功能在后续进行补充）
GitHub地址：https://github.com/luckyWjr/ILRuntimeDemo 方便代码查看（由于代码量比较多，下面只会贴出部分代码，感兴趣的同学还是直接看工程吧~有什么更好的意见欢迎提出指正）
思路
在实现代码前，我们首先要清楚我们的需求，UI系统的功能大致有加载UI，显示UI，跳转UI，UI层级管理等等。
通常我们会把一个完整的界面当成一个整体（一个prefab），比如登陆页面，主页面，商城页面等等，它们可以都继承于一个基类（暂定为UIPanel），主要功能就是显示隐藏界面，获取界面内的组件等等。
在一些界面中往往有些组件需要我们单独管理的，比如用户信息栏，商城物品的Item等，它们也可以都继承于一个基类（暂定为UIView，同时UIPanel继承于UIView），主要功能就是加载prefab，数据的显示等。
然后我们建立两个管理器，UIPanelManager和UIViewManager分别进行管理。UIPanelManager主要管理界面的显示隐藏和跳转，UIViewManager主要维护UIView的生命周期。
由于我们生成一个UIPanel的子类就需要加载对应的Prefab，比如要显示登陆界面，我们要实例化LoginPanel，同时加载LoginPanel.prefab，那么我们如何在实例化UIPanel的时候就得知其对应的Prefab是哪个呢，我们可以使用Attribute功能来实现，在每个UIPanel中进行配置对应的prefab的名称，具体代码看下文。

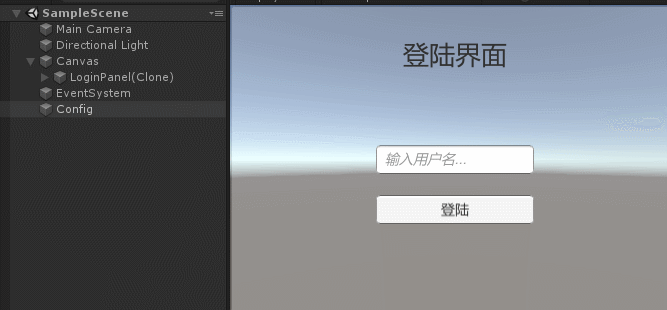

简单效果如图
代码实现

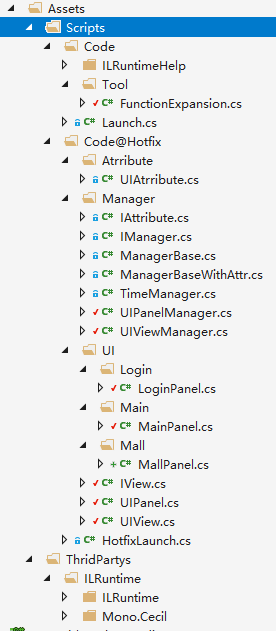

由于UI系统的逻辑后期变动会比较大，也容易出BUG，更新也会很频繁，所以我们将这部分的相关代码全部放在Hotfix部分，以便后续维护更新。目录结构大致如下
首先创建一个IView接口，用于生命周期
namespace Hotfix.UI
{
public interface IView
{
//初始化，只在prefab被创建的时候执行一次
void Init();
//每次界面显示的时候执行
void Show();
void Update();
void LateUpdate();
void FixedUpdate();
//界面被隐藏的时候执行，再次显示会调用Show方法
void Hide();
//销毁的时候执行
void Destroy();
}
}然后创建UIView类实现IView接口，主要功能是加载和销毁gameobject，并在Show和Hide方法中进行显示和隐藏。
namespace Hotfix.UI
{
public class UIView : IView
{
//需要加载的prefab的路径，也作为唯一标识符
public string url { private set; get; }
public GameObject gameObject { private set; get; }
public Transform transform { private set; get; }
public RectTransform rectTransform { private set; get; }
//是否加载完成
public bool isLoaded { get { return gameObject != null; } }
//是否显示
public bool isVisible
{
get
{
return isLoaded && gameObject.activeSelf;
}
set
{
if (isLoaded)
gameObject.SetActive(value);
}
}
//若为true，将在下一帧销毁gameobject
internal bool isWillDestroy;
public UIView(string url)
{
this.url = url;
}
public virtual void Init()
{
isVisible = false;
}
public virtual void Show()
{
isVisible = true;
}
......
public virtual void Hide()
{
isVisible = false;
}
public virtual void Destroy()
{
isWillDestroy = true;
if (isVisible)
{
Hide();
}
}
//销毁gameobject
public void DestroyImmediately()
{
if (!isWillDestroy)
{
Destroy();
}
GameObject.Destroy(gameObject);
gameObject = null;
transform = null;
rectTransform = null;
}
//加载prefab
public virtual void Load(Action callback = null)
{
gameObject = GameObject.Instantiate(Resources.Load(url)) as GameObject;
if (gameObject != null)
{
transform = gameObject.transform;
rectTransform = gameObject.GetComponent<RectTransform>();
Init();
callback?.Invoke();
}
}
}
}然后编写UIPanel，继承于UIView
namespace Hotfix.UI
{
public class UIPanel : UIView
{
//UIPanel间的自定义传递数据
public object data;
//前一个UIPanel，用于隐藏自己的时候，Show前者
public UIPanel previousPanel;
public UIPanel(string url) : base(url)
{
}
public override void Destroy()
{
base.Destroy();
previousPanel = null;
}
}
}接着我们编写UIViewManager，用于管理UIView，主要用于生成和获取UIView，管理所有UIView的生命周期
using Hotfix.UI;
using System;
using System.Collections.Generic;
namespace Hotfix.Manager
{
public class UIViewManager : ManagerBase<UIViewManager>
{
//存放所有在场景中的UIView
List<UIView> m_UIViewList;
public override void Init()
{
base.Init();
m_UIViewList = new List<UIView>();
}
public override void Update()
{
base.Update();
for (int i = 0; i < m_UIViewList.Count; i++)
{
//销毁UIView
if (m_UIViewList[i].isWillDestroy)
{
m_UIViewList[i].DestroyImmediately();
m_UIViewList.RemoveAt(i);
i--;
continue;
}
if (m_UIViewList[i].isVisible)
{
m_UIViewList[i].Update();
}
}
}
......
//创建UIView
public UIView CreateView(Type type, params object[] args)
{
UIView view = Activator.CreateInstance(type, args) as UIView;
m_UIViewList.Add(view);
return view;
}
public void DestroyAll()
{
for (int i = 0; i < m_UIViewList.Count; i++)
m_UIViewList[i].Destroy();
}
}
}
接下来是比较重要的一点了，在前面的UIView当中，我们通过url这个路径来加载prefab，那么我们实例化一个UIPanel的时候，比如LoginPanel，MainPanel，我们如何仅仅通过Type知道每个UIPanel对应的prefab，即url的值。
我们的解决思路是使用自定义的Attribute，叫ManagerAtrribute，里面会有个string的值用于存储最基础的自定义数据。同时对于用于这类Attribute的类，他们的管理器也要进行特殊处理。
using System;
namespace Hotfix.Manager
{
public interface IAttribute
{
//检测符合IAttribute的类
void CheckType(Type type);
//获取Attribute信息
AttributeData GetAtrributeData(string attrValue);
//生成被管理类的实例，管理类为T，被管理的类为T2
T2 CreateInstance<T2>(string attrValue) where T2 : class;
//获取被管理类的构造函数参数
object[] GetInstanceParams(AttributeData data);
}
}namespace Hotfix.Manager
{
public class AttributeData
{
public ManagerAttribute attribute;
public Type type;
}
public class ManagerAttribute : Attribute
{
public string value { get; protected set; }
public ManagerAttribute(string value)
{
this.value = value;
}
}
public class ManagerBaseWithAttr<T, V> : ManagerBase<T>, IAttribute where T : IManager, new() where V : ManagerAttribute
{
protected Dictionary<string, AttributeData> m_atrributeDataDic;
protected ManagerBaseWithAttr()
{
m_atrributeDataDic = new Dictionary<string, AttributeData>();
}
public virtual void CheckType(Type type)
{
var attrs = type.GetCustomAttributes(typeof(V), false);
if (attrs.Length > 0)
{
var attr = attrs[0];
if (attr is V)
{
var _attr = (V)attr;
SaveAttribute(_attr.value, new AttributeData() { attribute = _attr, type = type });
}
}
}
public AttributeData GetAtrributeData(string attrValue)
{
AttributeData classData = null;
m_atrributeDataDic.TryGetValue(attrValue, out classData);
return classData;
}
public void SaveAttribute(string name, AttributeData data)
{
m_atrributeDataDic[name] = data;
}
public T2 CreateInstance<T2>(string attrValue) where T2 : class
{
var data = GetAtrributeData(attrValue);
if (data == null)
{
Debug.LogError("没有找到:" + attrValue + " -" + typeof(T2).Name);
return null;
}
if (data.type != null)
{
object[] p = GetInstanceParams(data);
if (p.Length == 0)
return Activator.CreateInstance(data.type) as T2;
else
return Activator.CreateInstance(data.type, p) as T2;
}
return null;
}
public virtual object[] GetInstanceParams(AttributeData data)
{
return new object[] { data.attribute.value };
}
}
}
然后我们的UIPanelManager会继承于上面的ManagerBaseWithAttr，同时创建一个UIAttribute继承于ManagerAttribute，我们的UIPanel的构造函数参数会对应UIAttribute的参数（如有需要可以在子类Attribute中添加其他自己需要的参数，然后在子类ManagerBaseWithAttr中改写GetInstanceParams方法）
下面是我们的UIPanelManager的代码，目前的主要功能就是生成，显示，隐藏和销毁UIPanel。
namespace Hotfix.Manager
{
public class UIPanelManager : ManagerBaseWithAttr<UIPanelManager, UIAttribute>
{
public UIPanel currentPanel;//当前显示的页面
Dictionary<string, UIPanel> m_UIPanelDic;//存放所有存在在场景中的UIPanel
Transform m_UICanvas;
public override void Init()
{
base.Init();
m_UIPanelDic = new Dictionary<string, UIPanel>();
m_UICanvas = GameObject.Find("Canvas").transform;
}
public void ShowPanel<T>() where T : UIPanel
{
ShowPanel<T>(null, null);
}
public void ShowPanel<T>(Action<T> callback) where T : UIPanel
{
ShowPanel(callback, null);
}
public void ShowPanel<T>(object data) where T : UIPanel
{
ShowPanel<T>(null, data);
}
//显示一个UIPanel，参数为回调和自定义传递数据
public void ShowPanel<T>(Action<T> callback, object data) where T : UIPanel
{
string url = GetUrl(typeof(T));
if (!string.IsNullOrEmpty(url))
{
LoadPanel(url, data, () =>
{
var panel = ShowPanel(url);
callback?.Invoke(panel as T);
});
}
}
//显示UIPanel
UIPanel ShowPanel(string url)
{
if (m_UIPanelDic.TryGetValue(url, out UIPanel panel))
{
panel = m_UIPanelDic[url];
if (!panel.isVisible)
{
currentPanel?.Hide();
panel.previousPanel = currentPanel;
panel.Show();
currentPanel = panel;
}
else
Debug.Log("UIPanel is visible:" + url);
}
else
Debug.LogError("UIPanel not loaded:" + url);
return panel;
}
//加载UIPanel对象
public void LoadPanel(string url, object data, Action callback)
{
if (m_UIPanelDic.TryGetValue(url, out UIPanel panel))
{
if (panel.isLoaded)
callback?.Invoke();
}
else
{
panel = CreatePanel(url);
if (panel == null)
Debug.LogError("UIPanel not exist: " + url);
else
{
panel.data = data;
m_UIPanelDic[url] = panel;
panel.Load(() =>
{
if (panel.isLoaded)
{
panel.rectTransform.SetParentAndResetTrans(m_UICanvas);
callback?.Invoke();
}
else
m_UIPanelDic.Remove(url);
});
}
}
}
//实例化UIPanel对象
UIPanel CreatePanel(string url)
{
var data = GetAtrributeData(url);
if (data == null)
{
Debug.LogError("Unregistered UIPanel, unable to load: " + url);
return null;
}
var attr = data.attribute as UIAttribute;
var panel = UIViewManager.Instance.CreateView(data.type, attr.value) as UIPanel;
或者
//var panel = CreateInstance<UIPanel>(url);
//UIViewManager.Instance.AddUIView(panel as UIView);
return panel;
}
//隐藏当前显示的UIPanel
public void HidePanel()
{
currentPanel.Hide();
//显示上一层页面
if (currentPanel.previousPanel != null && currentPanel.previousPanel.isLoaded)
{
currentPanel.previousPanel.Show();
currentPanel = currentPanel.previousPanel;
}
}
public void DestroyPanel<T>()
{
UnLoadPanel(GetUrl(typeof(T)));
}
void UnLoadPanel(string url)
{
if (m_UIPanelDic.TryGetValue(url, out UIPanel panel))
{
panel.Destroy();
m_UIPanelDic.Remove(url);
}
else
Debug.LogError("UIPanel not exist: " + url);
}
void UnLoadAllPanel()
{
foreach(var panel in m_UIPanelDic.Values)
panel.Destroy();
m_UIPanelDic.Clear();
}
//根据UIPanel的Type获取其对应的url
string GetUrl(Type t)
{
foreach (var keyPairValue in m_atrributeDataDic)
if (keyPairValue.Value.type == t)
return keyPairValue.Key;
Debug.LogError($"Cannot found type({t.Name})");
return null;
}
public override void OnApplicationQuit()
{
UnLoadAllPanel();
}
}
}
然后就是我们的UIPanel了，继承于UIView
namespace Hotfix.UI
{
public class UIPanel : UIView
{
//UIPanel间的自定义传递数据
public object data;
//前一个UIPanel，用于隐藏自己的时候，Show前者
public UIPanel previousPanel;
public UIPanel(string url) : base(url)
{
}
public override void Destroy()
{
base.Destroy();
previousPanel = null;
}
}
}最后我们就可以编写我们需要的UI界面的对应UIPanel了，例如登陆界面的LoginPanel，我们会添加UIAttribute来配置其prefab的路径（demo中就简单的丢在了Resources目录下），然后在Init方法中去找到我们需要使用到的控件，show方法中可以做一些界面每次显示的时候需要的操作，数据的显示。等等
using Hotfix.Manager;
using UnityEngine.UI;
namespace Hotfix.UI
{
[UI("LoginPanel")]
public class LoginPanel : UIPanel
{
Button m_loginBtn;
InputField m_userNameInput;
public LoginPanel(string url) : base(url)
{
}
public override void Init()
{
base.Init();
m_loginBtn = transform.Find("LoginButton").GetComponent<Button>();
m_userNameInput = transform.Find("UserNameInputField").GetComponent<InputField>();
m_loginBtn.onClick.AddListener(OnClick);
}
void OnClick()
{
UIPanelManager.Instance.ShowPanel<MainPanel>(m_userNameInput.text);
}
}
}注：由于代码量较多，剩下的代码有兴趣的还是看GitHub的工程。
由于添加了ManagerBaseWithAttr类，在HotfixLaunch类中也要进行相应的处理，同时也暂时在其中显示第一个界面
namespace Hotfix
{
public class HotfixLaunch
{
static List<IManager> m_managerList = new List<IManager>();
public static void Start(bool isHotfix)
{
......
//获取hotfix的管理类，并启动
foreach (var t in allTypes)
{
try
{
if (t != null && t.BaseType != null && t.BaseType.FullName != null)
{
......
else if (t.BaseType.FullName.Contains(".ManagerBaseWithAttr`"))
{
Debug.Log("加载管理器-" + t);
var manager = t.BaseType.BaseType.GetProperty("Instance").GetValue(null, null) as IManager;
m_managerList.Add(manager);
attributeManagerList.Add(manager as IAttribute);
continue;
}
}
}
......
}
//遍历所有类和ManagerBaseWithAttr管理器，找出对应的被ManagerBaseWithAttr管理的子类。例如UIPanelManager和LoginPane的关系
foreach (var t in allTypes)
foreach (var attr in attributeManagerList)
attr.CheckType(t);
.....
UIPanelManager.Instance.ShowPanel<LoginPanel>(null);
}
......
}
}
