KVM在vcpu创建时创建和初始化MMU,

kvm_vm_ioctl
	kvm_vm_ioctl_create_vcpu
		kvm_arch_vcpu_create
			kvm_mmu_create(vcpu)
					        vcpu->arch.mmu = &vcpu->arch.root_mmu;
       						vcpu->arch.walk_mmu = &vcpu->arch.root_mmu;
				__kvm_mmu_create
					        vcpu->arch.mmu->root_hpa = INVALID_PAGE;
       						vcpu->arch.mmu->root_pgd = 0;
			kvm_init_mmu
				init_kvm_tdp_mmu
					vcpu->arch.root_mmu->page_fault = kvm_tdp_page_fault;				     // EPT Voilation Handle的入口函数
					vcpu->arch.root_mmu->sync_page = nonpaging_sync_page;
					vcpu->arch.root_mmu->shadow_root_level = kvm_mmu_get_tdp_level(vcpu); // EPT页表的级数，系统默认为4
					vcpu->arch.root_mmu->direct_map = true; 							     // 直接映射使能，即使用EPT
					vcpu->arch.root_mmu->get_guest_pgd = get_cr3; 					     // 获取CR3的函数，get_cr3->kvm_read_cr3: vcpu->arch.cr3
 				        vcpu->arch.root_mmu->inject_page_fault = kvm_inject_page_fault;

进入vcpu之前的mmu设置，

kvm_vcpu_ioctl (kvm_vcpu_fops) {
    r = kvm_arch_vcpu_ioctl_run() {
        vcpu_run {
		    for(;;) {
               r = vcpu_enter_guest(vcpu) {
                 1, kvm_request_pending(vcpu)
						kvm_check_request & process 				//之前调用了kvm_make_request设置不同的request，在这里统一处理这些requests，例如中断注入：inject_pending_event(vcpu, &req_immediate_exit) -> kvm_x86_ops->set_irq(vcpu) = vmx_inject_irq(vcpu)，通过写vmcs中的VM_ENTRY_INTR_INFO_FIELD字段(vmcs_write32(VM_ENTRY_INTR_INFO_FIELD, intr))通知到guest，进入guest模式后，就立即处理中断 (https://www.binss.me/blog/qemu-note-of-interrupt/, https://blog.csdn.net/zgy666/article/details/105456569, https://blog.csdn.net/huang987246510/article/details/103397763, https://www.kernel.org/doc/html/latest/virt/kvm/vcpu-requests.html)
                 2, kvm_mmu_reload(vcpu)					        //guest的MMU初始化，设置vcpu->arch.mmu.root_hpa（指向EPT根页表的物理地址）
						kvm_mmu_load {
							mmu_alloc_roots {
								mmu_alloc_direct_roots {
									kvm_tdp_mmu_get_vcpu_root_hpa { //vcpu->kvm->arch.tdp_mmu_enabled为true时执行，即开启了EPT功能
										get_tdp_mmu_vcpu_root
											1）kvm_mmu_get_root     //检查是否已经拥有了EPT根页表，并且页表的level等于vcpu->arch.mmu->shadow_root_level(EPT根页表所在的level，即Host Paging Structure中根目录的级别，通过kvm_mmu_get_tdp_level函数获得，如64位支持paging的系统可以支持level=4的页结构，
																 //关于EPT level 查看 commit 855feb6736
											2）alloc_tdp_mmu_page //找不到就分配新的页表kvm_mmu_page *root(内核用该结构表是一个页表页)，其中root->spt 才是真正的页表页的地址，并给页表设置level（root->rool.level = vcpu->arch.mmu->shadow_root_level）
										return __pa(root->spt);
									}
									vcpu->arch.mmu->root_hpa = root // 这里root就是上述代码获得的(kvm_mmu_page *)root->spt的物理地址，即真正页表页的物理地址
								}
							}
							kvm_mmu_sync_roots(vcpu)
							kvm_mmu_load_pgd(vcpu) {
								kvm_x86_ops.load_mmu_pgd(vcpu, root_hpa | vm_get_active_pcid(vcpu), ept_level) // 执行体系架构的load_mmu_pgd函数(intel: vmx_load_mmu_pgd), root_hpa = vcpu->arch.mmu->root_hpa，关于EPT level 查看 commit 855feb6736
									construct_eptp(vcpu, pgd, pgd_level) //返回EPTP，EPTP指向PML4的首地址( 在没有大页的情况下，一个gpa通过四级页表的寻址可得到spte获取相应的pfn，然后加上gpa最后12位的offset，得到hpa)
									vmcs_write64(EPT_POINTER, eptp)	  //EPTP写入VMCS的EPT_POINTER位置
							}
							kvm_x86_ops.tlb_flush_current(vcpu)
						}
                  3, kvm_x86_ops.prepare_guest_switch(vcpu)
                  4, trace_kvm_entry(vcpu);
				  5, exit_fastpath = kvm_x86_ops.run(vcpu); 		  //体系架构相关的run操作(intel: vmx_vcpu_run())  RUN IN GUEST MODE
						vmx_vcpu_enter_exit
							 __vmx_vcpu_run(vmx, (unsigned long *)&vcpu->arch.regs,…)  // 进入 vmenter.S 后，就进入真正的入口 __vmx_vcpu_run，第二个参数 regs 就是由 KVM 保存的 guest 的通用寄存器
								call vmx_vmenter					// VM-Enter the current loaded VMCS。在调用 vmx_vmenter 进入 guest 之前，要做的就是保存 host 状态并加载由 KVM 保存的 guest 状态。首先将 host 寄存器压栈保存，然后从 vcpu->arch.regs 数组恢复 guest 寄存器。
																   // 另外就是 vmx->loaded_vmcs->lauched 变量，会决定 VM Entry 的方式是 vmresume 还是 vmlaunch，区别在于是否在同一物理 CPU 上运行。
								vmx_vmexit 						   // Handle a VMX VM-Exit。当 VM Exit 时，控制流会跳转到 vmx_vmexit，这是因为 VMCS 中的 host RIP 被设置到此处。(vmx_set_constant_host_state: vmcs_writel(HOST_RIP, (unsigned long)vmx_vmexit););
																   // 这里要做的就是在 VM Exit 后的第一时间填充覆盖 RSB，防御对 VM 的 Spectre-type 攻击。host 栈没变，之后的 ret 返回到 __vmx_vcpu_run 中继续执行，这里要做的就是保存 guest 状态并从栈中恢复 host 状态。
																   // 之后就返回继续执行 vmx_vcpu_run 的后半部分，根据 exit_reason 处理 VM Exit 等。(https://notes.caijiqhx.top/ucas/virtualization/vmcs/)
					  	trace_kvm_exit();						   //guest 退出时执行exit tracepoint
                  6, r = kvm_x86_ops.handle_exit(vcpu, exit_fastpath);//体系架构相关的handle_exit操作(intel: vmx_handle_exit)，根据具体的退出原因进行处理，内核中处理或者退出到用户态处理
						kvm_vmx_exit_handlers[exit_handler_index](vcpu); //根据exit_reason调用不同的vm_exit函数，函数返回1表示vm_exit被完全的处理了，可以返回guest继续；返回0表示需要用户态qemu/kvmtool继续处理
			   }
			   if (r < 0) break; 								   // 退回到用户态空间qemu/kvmtool进程中处理
			}
		 }
	 }
	 trace_kvm_userspace_exit(vcpu->run->exit_reason, r);
}

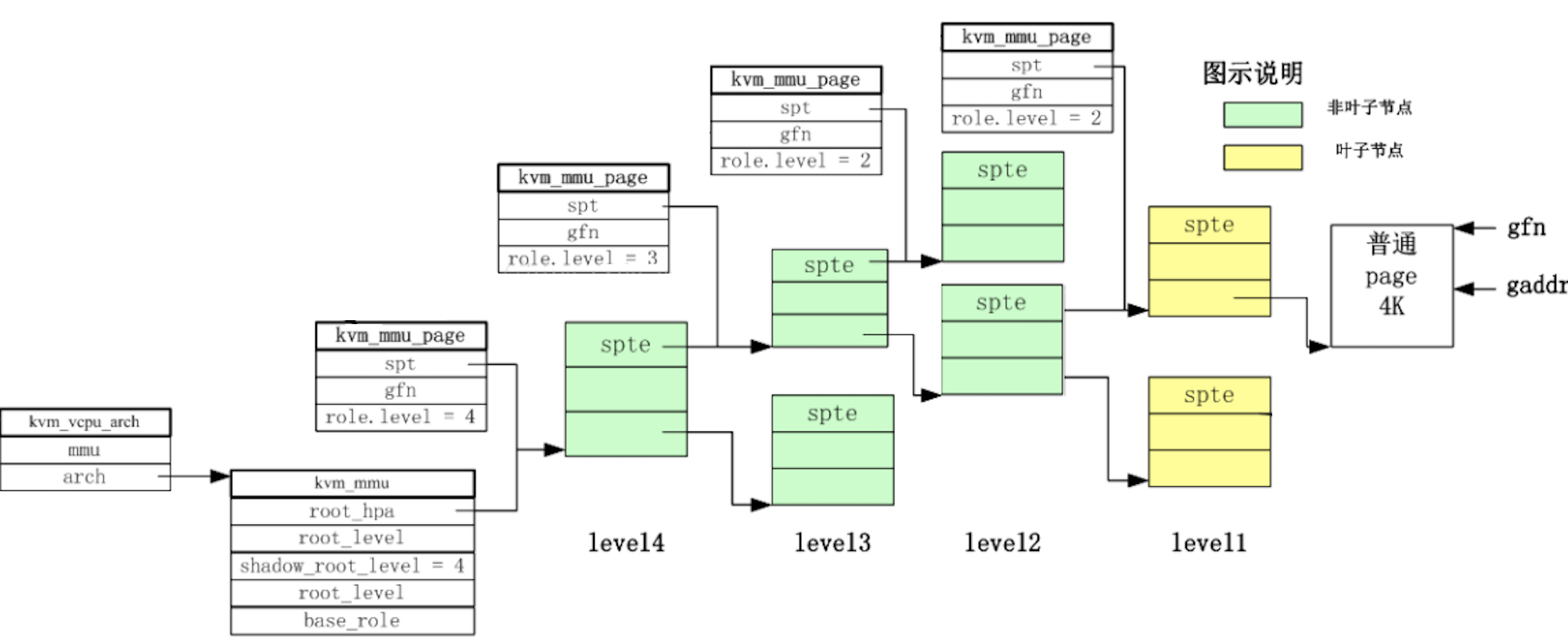

每一个level的页表页都是用如下结构表示，

struct kvm_mmu_page {
        struct list_head link;  // 所有的页表结构都链在一起，便于遍历
        struct hlist_node hash_link; // hash表，便于查找
        struct list_head lpage_disallowed_link;

        bool unsync;		    // 用在最后一级页表页，用于判断该页的页表项是否与guest的翻译同步（即是否所有pte都和guest的tlb一致）
        u8 mmu_valid_gen;       // 该页表页的generation number，用于和全局的kvm->arch.mmu_valid_gen进行比较，比它小表示该页是invalid的；将kvm->arch.mmu_valid_gen加1，那么当前所有的MMU页结构都变成了invalid，可以快速碾压失效该页表页所管理的guest物理地址空间，
							    // 而处理掉页结构的过程可以留给后面的过程（如内存不够时）再处理，这样就可以加快这个过程；当mmu_valid_gen值达到最大时，可以调用kvm_mmu_invalidate_zap_all_pages手动废弃掉所有的MMU页结构。
        bool mmio_cached;
        bool lpage_disallowed; /* Can't be replaced by an equiv large page */

        union kvm_mmu_page_role role; // role.level: 表示页结构在EPT页层级中的level，例如level为1是最底层的页表，每个条目指向一个物理页，level为4表示最顶层页表(即EPTP，地址存储在VMCS的EPT pointer）;
							    // 表示页表页内的表项通过多少个level的逻辑关系进行管理，当没有开启HOST大页的时候，level=1，就是一个HOST物理页面中有512个管理表项： 1=4k sptes, 2=2M sptes, 3=1G sptes …
							    // 在非hugepage情况下，
							    // tdp_level =1 时，一个host页面(4k)中的表项就可以管理 512 个 guest 物理页框(一个页表项用8字节表示)
							    // tdp_level =2 时，一个host页面(4k)中的表项就可以管理 512*512 = 262144 个 guest 物理页框
							    // tdp_level =3 时，一个host页面(4k)中的表项就可以管理 512*512 * 512 = 134217728个 guest物理页框
							    // … …
							    // 由函数alloc_tdp_mmu_page设置
        gfn_t gfn; 				//guest的物理地址页帧号

        u64 *spt; 			    //页结构，指向一个物理页的基址，存放着512个页表项（sptes）；该页表页所处的level由 role.level 决定
        /* hold the gfn of each spte inside spt */
        gfn_t *gfns;
        int root_count;         // 用在第4级页表，标识有多少EPTP指向该级页表页，root_count只对eptp指向的mmu page有意义，其他mmu page都是0;  他的值表示该页表页被多少个vcpu作为根页结构；当为非0值时，该页表页不可以被回收（kvm_mmu_zap_oldest_mmu_pages）
							    // A counter keeping track of how many hardware registers (guest cr3 or pdptrs) are now pointing at the page. While this counter is nonzero, the page cannot be destroyed. See role.invalid.
							    // get_tdp_mmu_vcpu_root函数中申请新页表页时，设置初始值为1
        unsigned int unsync_children;
        struct kvm_rmap_head parent_ptes; /* rmap pointers to parent sptes */
        DECLARE_BITMAP(unsync_child_bitmap, 512);

        /* Number of writes since the last time traversal visited this page.  */
        atomic_t write_flooding_count;// 在写保护模式下，对于任何一个页的写都会导致KVM进行一次emulation。对于叶子节点（真正指向数据页的节点），可以使用unsync状态来保护频繁的写操作不会导致大量的emulation，但是对于非叶子节点（paging structure节点）则不行。
							    // 对于非叶子节点的写emulation会修改该域，如果写emulation非常频繁，KVM会unmap该页以避免过多的写emulation。

        bool tdp_mmu_page; 	    //表示是否为EPT页表页（在alloc_tdp_mmu_page中设置）
};

cr3保存了guest的页表基址地址，指向L4页表。初始情况下，guest cr3指向的guest物理页面为空页面。当使用影子页表时，每当guest切换进程设置cr3寄存器时，KVM需要捕获每一次guest设置cr3的操作(前提时KVM需要事先设置好VMCS的cr3 load-exiting位)，导致VM_EXIT，KVM捕获此设置操作(VM_EXIT即EXIT_REASON_CR_ACCESS)，然后KVM执行 handle_cr 设置 cr3 使其指向影子页表(每个 guest 进程一个影子页表，实现 GVA 到 HPA 的直接转换)，

kvm_register_readl(vcpu, reg);
    kvm_x86_ops.cache_reg(vcpu, reg); or vcpu->arch.regs[reg];
kvm_set_cr3(vcpu, val) // vcpu->arch.cr3 = cr3;

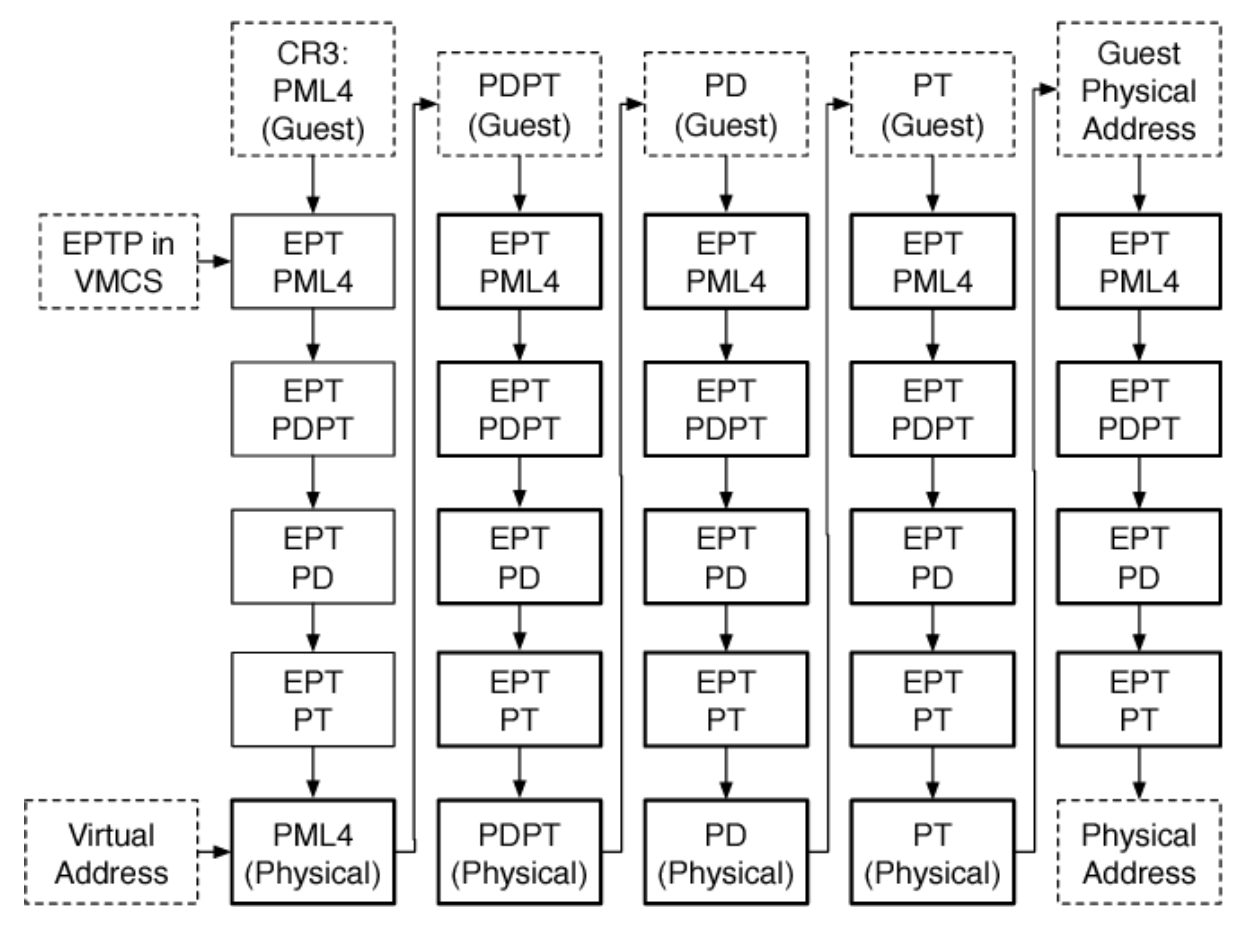

但在使能EPT后，guest CR3不需要再指向影子页表，而是回到最初的样子，指向guest进程的页表。guest设置cr3时，KVM也不需要再捕捉guest设置cr3的操作，不需要陷入KVM。这样当guest访问页表导致缺页异常时，KVM不处理guest页表缺页的机制，不会导致VM Exit，由guest的缺页异常处理函数负责分配一个guest物理页面（GPA），将该页面物理地址回填，建立guest页表结构。但当guest需要读写页表中的内容时，将会使用EPT。GPA分为4部分，前9位指向EPT PML4（PML4基址在EPTP中），第二个9位指向EPT PDPT条目（PDPT的基址来自EPT PML4E），第三个9位指向EPT PD条目（PD的基址来自EPT PDPTE），第四个9位指向EPT PT表中的一个条目（PT的基址来自EPT PDE），现在EPT PTE指向相应页面的HOST物理地址。步骤大致如下，

1，由于guest cr3给出的是GPA，CPU需要查EPT页表得到GPA后才可以做读写操作；
2，如果EPT页表中不存在cr3 GPA地址对应的查找项，则guest产生EPT Violation异后常由KVM来处理，KVM为其创建SPTE页表（KVM根据GPA查找mem slot，得到对应的HVA，进而得到HPA后填充到页表中）；
3，guest得到了cr3的HPA后，根据GVA的第一个9位在cr3的基址（指向PML4页表）上偏移后找到L3页表(PDPT)的GPA;
4，如果PML4页表中不存在GVA第一个9位指向的表项，则为缺页，那么guest CPU产生Page Fault,直接交由Guest Kernel处理，注意这里不会产生VM-Exit；
5，获得L3页表项的GPA后，CPU同样查询EPT页表，过程和上面一样；
6，L2，L1页表的访问也是如此，直至找到最终于与GPA对应的HPA。
