单臂路由实现不同VLAN通信

单臂路由实现不同VLAN通信

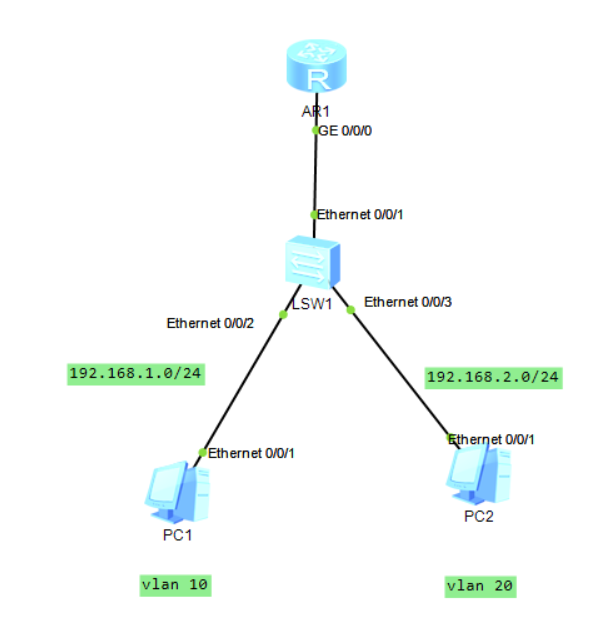

1. topo 设计

2. 具体配置
AR1:

<Huawei>system-view
[Huawei]interface  GigabitEthernet 0/0/0.1 #创建虚拟子接口（构成 接口号X/X/X.n，n可以是任何数）
[Huawei-GigabitEthernet0/0/0.1]ip address 192.168.1.1 24
[Huawei-GigabitEthernet0/0/0.1]dot1q termination vid 10 #给虚拟子接口封装dot1q协议,变打上标签（这里的标签和对应的VLAN号一致）（dot1q 协议：提供VLAN识别和服务质量(QoS)级别的IEEE标准。）
[Huawei-GigabitEthernet0/0/0.1]arp broadcast enable  #开启ARP广播，必须开不然路由器不会广播数据
[Huawei]interface GigabitEthernet 0/0/0.2 #创建虚拟子接口（构成 接口号X/X/X.n，n可以是任何数）
[Huawei-GigabitEthernet0/0/0.2]ip address 192.168.2.1 24
[Huawei-GigabitEthernet0/0/0.2]dot1q termination vid 20  #给虚拟子接口封装dot1q协议,变打上标签（这里的标签和对应的VLAN号一致）
[Huawei-GigabitEthernet0/0/0.2]arp broadcast enable  #开启ARP广播，必须开不然路由器不会广播数据

LSW1：

<Huawei>system-view
[Huawei]vlan batch 10 20
[Huawei]interface Ethernet 0/0/1
[Huawei-Ethernet0/0/1]port link-type trunk
[Huawei-Ethernet0/0/1]port trunk allow-pass vlan all
[Huawei]interface Ethernet 0/0/2
[Huawei-Ethernet0/0/2]port link-type access
[Huawei-Ethernet0/0/2]port default vlan 10
[Huawei]interface Ethernet 0/0/3
[Huawei-Ethernet0/0/3]port link-type access
[Huawei-Ethernet0/0/3]port default vlan 20

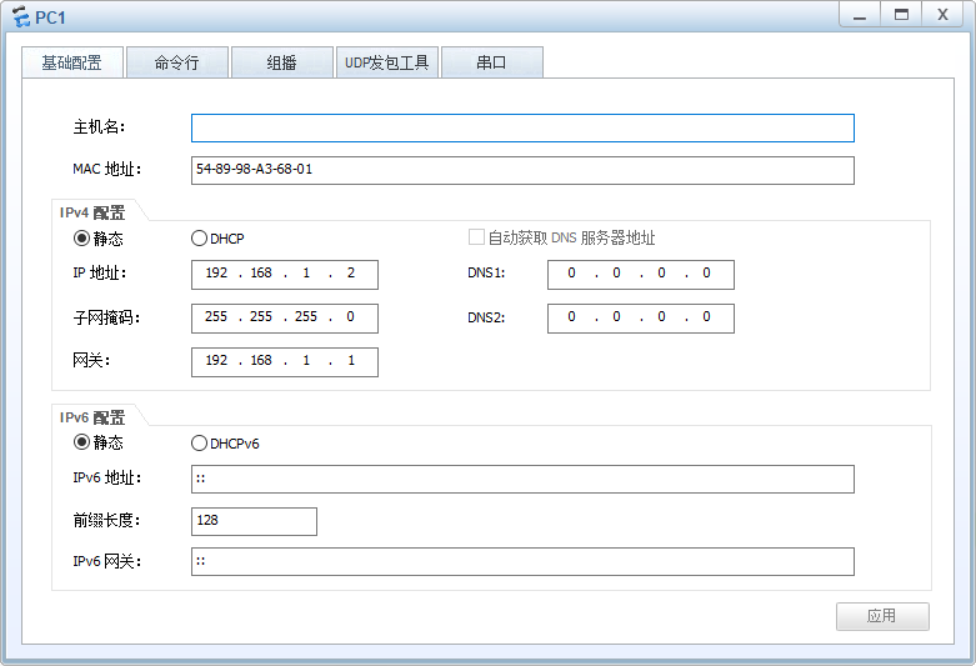

PC1:

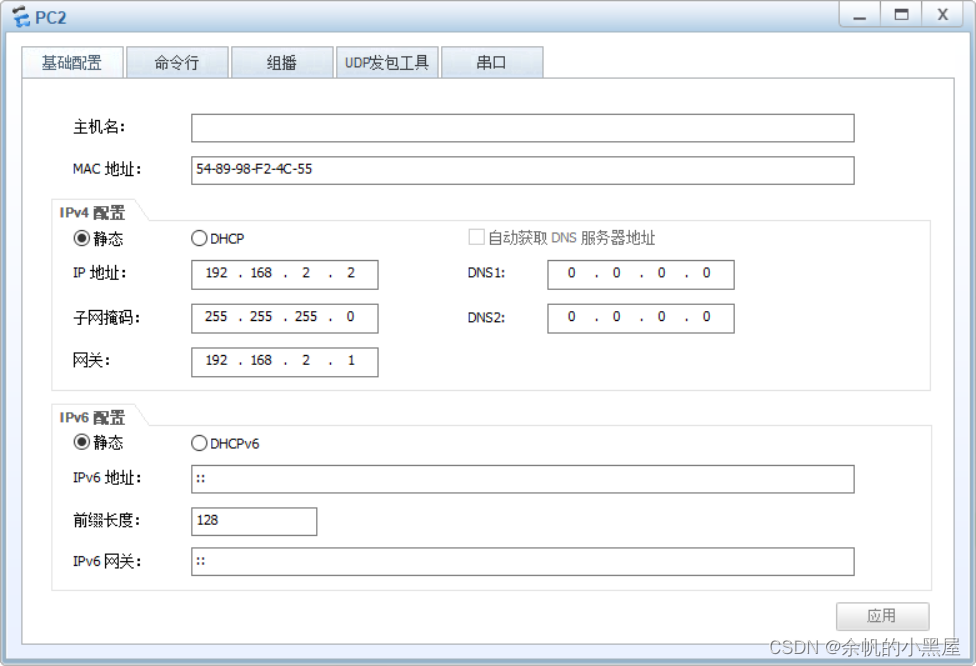

PC2:

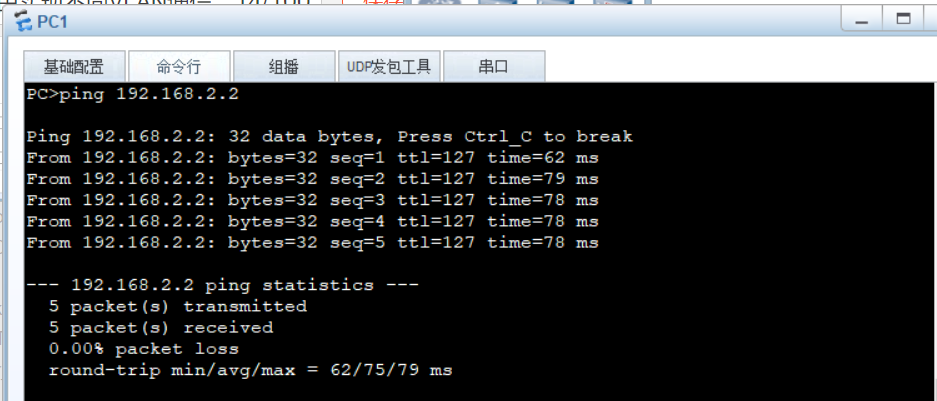

3.测试（PC1 ping PC2）：
