Android WMS及绘制流程

主角：ViewRootImpl、Choreographer、Surfaceflinfer

WMS扮演了什么角色?

作为协调者，协调view布局，绘制；

1. 在ActivityThread中创建Actiivty后，调用activity.attach()时，创建一个窗体对象PhoneWindow
2. PhoneWindow创建了一个WMS的代理桥接类WindowManagerImpl对象,作为WMS在app中的代表；
3. WindowManagerImpl对象中的(mGlobal)WindowManagerGlobal专门和WMS通信，在mGlobal里面获取了到了WMS的Binder：getWindowSession()->WMS::openSession()；

setContentView()

1. 调用PhoneWindow.setContentView(resouseID)
2. PhoneWindow中：创建mDector:窗体上的整个View：里面有官方的主题布局+用户自己的布局；
3. PhoneWindow中：创建mContentParent:官方主题布局中提供给用户装载布局的容器：id为content；
4. 调用mLayoutInflater.inflater(resouseID,mContentParent):
5. 解析用户的布局xml
6. 递归调用：解析根布局，通过反射创建根布局；解析子view，通过反射创建view；
7. 最后PhoneWindow中的mContentParent加载用户的根布局；
8. 提交view数据

ps:这里递归调用,若嵌套层级太多，会导致栈溢出；因为递归调用不会释放栈；

ViewRootImpl

单例，管理所有View的绘制策略；

注意onCreate.setContentView后view数据已解析并实例化了；

1. 在状态机为Resume时：
2. 调用WindowManagerImpl中的mGlobal.addView(view)
3. addView中创建ViewRootImpl root=new ViewRootImpl()：
4. root.setView(view);
5. 在setView总调用requestLayout()
6. requestLayout()请求绘制，编舞者出场

帧速率：

CPU/GPU出图速率；

刷新率：

屏幕刷新速率;

1. 帧速率>刷新率时，出现丢帧（出图好多张了，但是只显示了开头和结尾两张，中间的丢了）
2. 帧速率<刷新率，出现卡顿（屏幕刷新好多次了，但是还是显示的第一帧）

Vsync:

垂直同步绘制信号; 因可能硬件帧速率和刷新率不一致，用来同步刷新的问题；

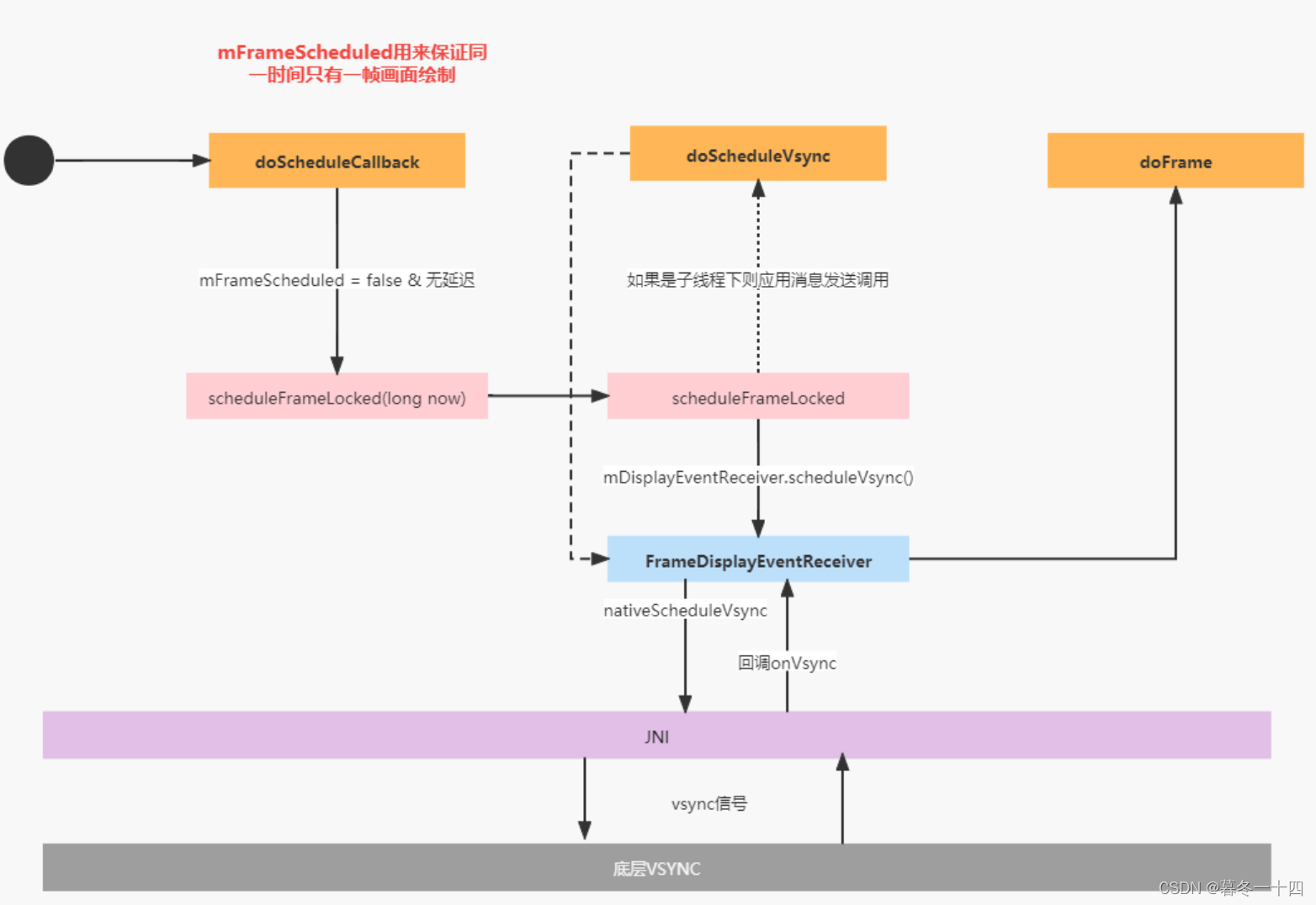

Choreographer编舞者：

负责管理帧率节奏；

1. 在内部维护了个Haner和Looper，保证绘制发生在UI主线程：Looper.myLooper==mLooper判断是否是主线程，是的话去调同步绘制信号，不是的话发送消息，走主线程去调同步绘制信号
2. 走native层请求垂直同步信号，实际是找底层驱动要上次绘制的时间
3. 请求到垂直同步信号后回调onVsync
4. 走doFrame去逻辑管控, 判断当前时间离上次绘制的时间大于了1帧的时间（16.66毫秒）  就跳帧（卡顿优化有用到），若小于16.66毫秒就再次请求垂直同步信号，防止重叠
5. 执行callback，让ViewRootImpl去真正绘制，调用ViewRootImpl.performTraversals()

真正的绘制：

ViewRootImpl.performTraversals()

1. 调用relayoutWindow()：
2. 创建用户java层的surface：只有用户提供的画面数据；
3. 创建native层的surface：包含用户提供的画面数据（java层的surface）+系统的画面数据（状态栏，电池、wifi等等）；
4. 创建完surface后：依次调用：performMeasure（对应view的onMeasure）、performLayout(onLayout)、performDraw(onDraw);

在performDraw()中：

1. 将view的数据传至native层的surface
2. surface中的canvas记录数据
3. 生成bitmap图像数据（此时数据是在surface中）
4. 将surface放入队列中；生产者消费者模式；
5. 通知surfaceflinfer进程去队列中取surface数据
6. surfaceflinfer拿到不同的surface,进行融合，生成bitmap数据
7. 将bitmap数据放入framebuffer中，进行展示

简单版总结：

Activity.setContentView(R.layout.resId):

解析xml并实例化；

1. 调用phoneWindow.setContentView(resId)
2. 在setContentView中调用installDector():根据不同的主题，找到系统默认的xml，初始化出mDector和mContentParent（反射实例化出对应的ViewGroup）
3. 初始化完成后，调用mLayoutInflater.inflate(resId,mContentParent):
4. 解析resId的xml文件，将解析的view反射实例化；递归添加到各节点的viewgroup中；最后将自己定义的xml根布局view添加到mContentParent；

绘制发生时间：

在AMS回调ActivityThread中的handleResumeActivity时,也就是Resume时，而不是onCreate()；

1. 获取PhoneWindow
2. 获取PhoneWindow中的mDector布局视图view
3. 将mDector布局视图view传给ViewRootImpl
4. ViewRootImpl中调用requestLayout()
5. requestLayout()中依次调用：performMeasure()、performLayout()、performDraw()
