什么是UML？
统一建模语言（Unified Modeling Language——UML）是一种面向对象的建模语言，它可以实现大型复杂系统各种成分描述的可视化、说明并构造系统模型，以及建立各种所需的文档，是一种定义良好、易于表达、功能强大且普遍适用的建模语言
常用的UML图有哪些？
| 静态视图 | 动态视图 |
|---|---|
| 1.用例图（UseCase Diagrams） | 1.状态图（Statechart Diagrams） |
| 2.类图（Class Diagram） | 2.活动图（Activity Diagrams） |
| 3.对象图（Object Diagrams） | 3.时序图（Sequence Diagrams） |
| 4.构件图（Component Diagrams） | 4.构件图（Component Diagrams） |
| 5.部署图（Deployment Diagrams） |
什么是类图？
类图是描述系统中的类，以及各个类之间的关系的静态视图。是面向对象系统建模中最常用和最重要的图，是定义其他图的基础。
在UML类图中，常见的有以下几种关系:
- 泛化（继承）（Generalization）
- 实现（Realization）
- 关联（Association）
- 聚合（Aggregation）
- 组合（Composition）
- 依赖（Dependency）
泛化（继承）（Generalization）
类和子类的关系，接口和子接口的关系。
比如学生类可以继承人类。类图中可以采用一条带空心三角箭头的实线，从子类指向父类，或者子接口指向父接口。
实现（Realization）
类和接口之间的关系。
比如学生类和学习接口。类图中可以采用实现用一条带空心三角箭头的虚线表示，从类指向实现的接口。
关联（Association）
两个类之间的关联，也可以是一个类和自身的关联
比如班级类和学生类，学生类作为成员变量存在于班级类中。类图中可以采用实现用一条箭头实线表示，指向成员变量类。

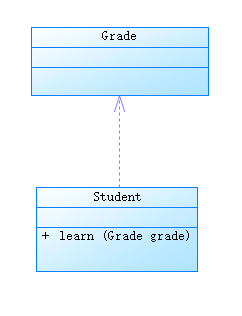

依赖（Dependency）
一个类A使用到了另一个类B，但是这种使用关系是具有偶然性的、临时性的、非常弱的，但是类B的变化会影响到类A。
比如班级类和学生类，班级类作为学生类的方法入参。类图中可以采用实现用一条箭头虚线表示，指向入参类。

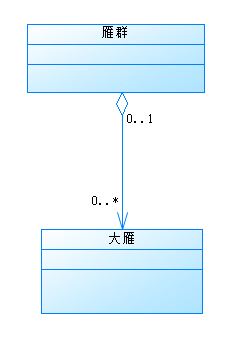

聚合（Aggregation）
- 整体和部分的关系。
- 比如大雁和雁群之间的关系，两者不是生命周期不同。类图中可以采用实现用一条空心菱形加实线箭头表示，部分指向整体。

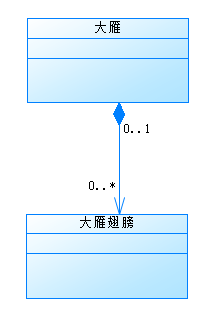

组合（Composition）
整体和部分关系、整体部分不可分离、比聚合更强。
比如大雁和大雁翅膀的关系，两者是同生共死的。类图中可以采用实现用一条实心菱形加实线箭头表示，部分指向整体。
依赖和关联之间的区别？
依赖是一种弱关联，两者之间的关系是偶然的、临时性的、非常弱的。而关联是一种必然的关系，例如老师教学生，老公和老婆这种关系是非常明显的。
关联和聚合之间的区别？
聚合是关联的一种特例。聚合相比于关联更加突出整体与局部之间的关系。
聚合和组合之间的区别？
聚合的整体与部分是可以分开的，拥有不同的生命周期，不是同生共死的。
组合的整体与部分是不可以分开的，拥有相同的生命周期，是同生共死的。
