0.前言

        原理图绘制过程中可以不关注元器件的编号，我一般在绘制时让元器件编号默认为问号，在原理图绘制完成后同一进行自动编号。

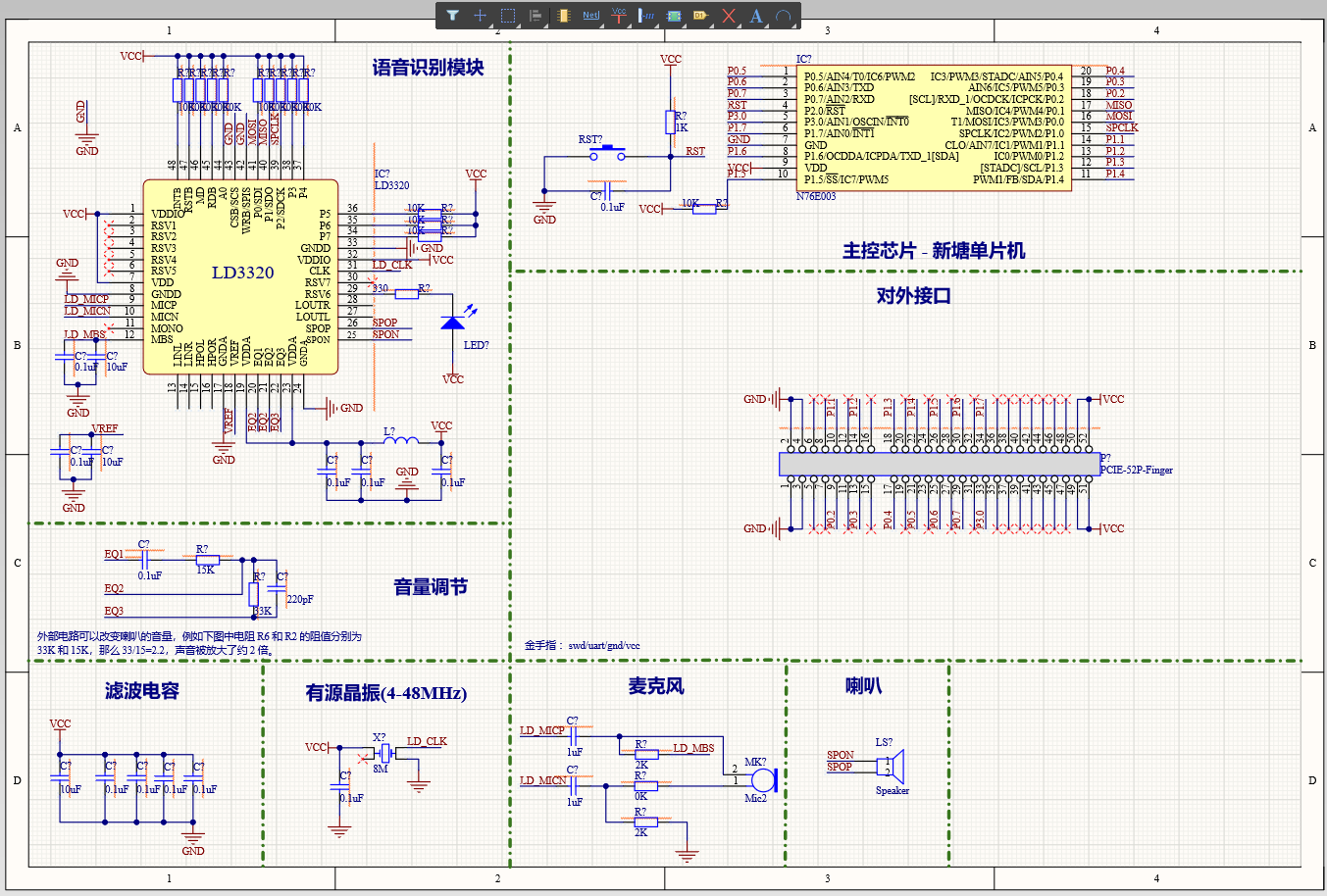

原理图绘制完成后如下图：

1.打开重命名工具

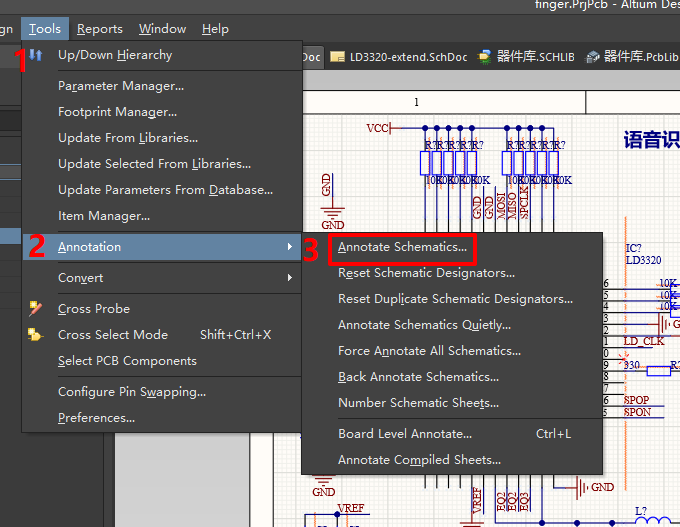

打开工具栏按照下图选择原理图标注：

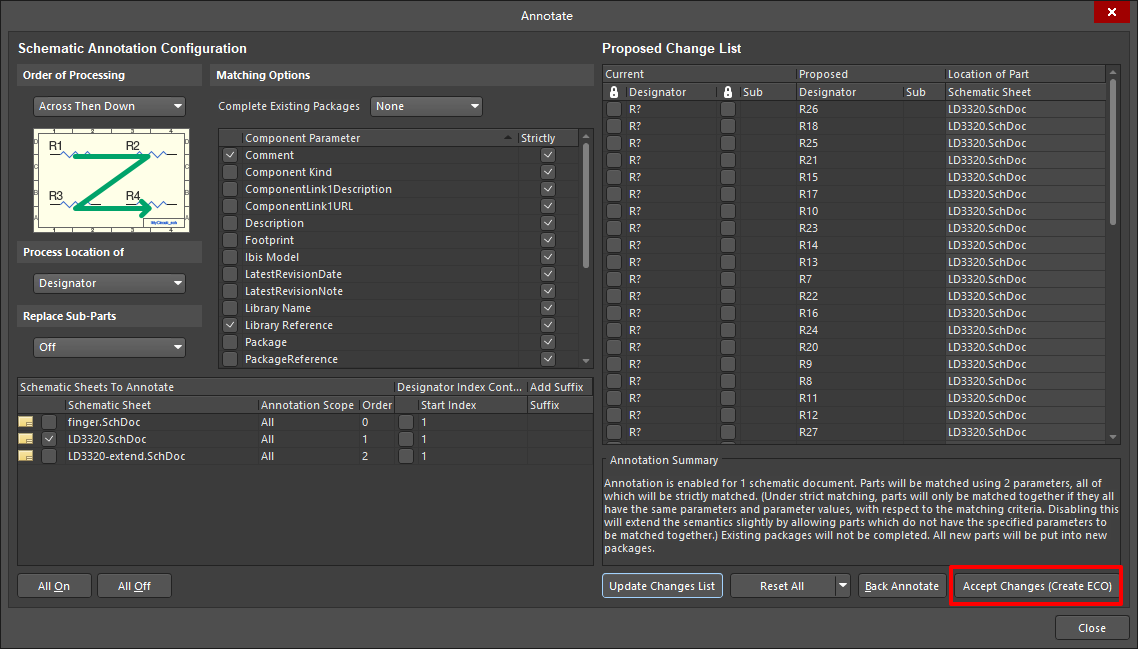

1.选择元器件命名的顺序，上图所示的命名顺序：先左右后上下；

2.选择需要重命名的原理图，这里我只想命名其中一张原理图，所以只勾选了一个；

3.选中2后，3处会显示所有需要重命名的元器件列表；

4.如果你已经对部分元器件进行了命名操作，可以通过按钮4来初始化元器件名称，即舍弃之前的命名，此处也可以选择初始化重复的元器件名称；

5.确定完小重命名的元器件后，点击更新按钮5；

2.检查重命名结果，并进行重命名操作

更新完后，上图3处的元器件列表清单会刷新，此时选择接受 ，此时会弹出对话框，展示所有待变更的元器件列表：

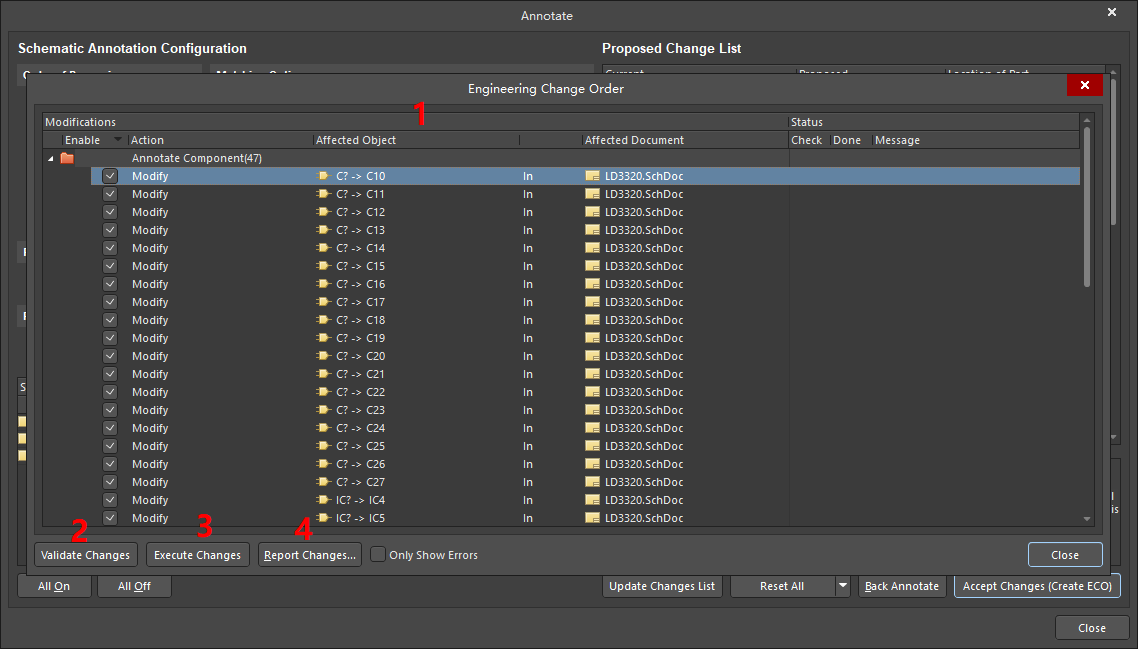

上图1中展示了所有的元器件重命名前后的名称，如果部分元器件不想变更名称，可勾选掉左侧Enable列的“√”；

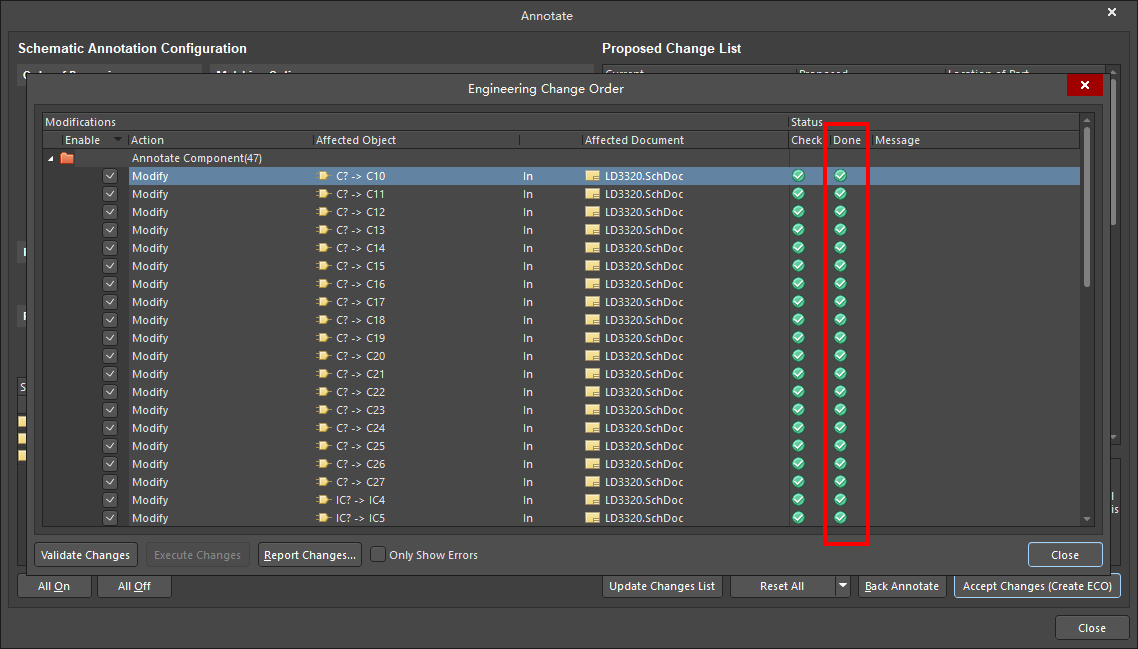

点击按钮2，来验证重命名前后是否有问题，如果没问题，则会看到如下图的通过提示：

点击按钮3，来执行重命名， 如果想下载元器件重命名前后的差异报告，可点击按钮4。执行完成后，会出现执行结果：

 3.验证结果及其他

经过上述操作后，可以观察到原理图中的元器件命名已生效：

但是在元器件标号旁边有重命名前的标号，这个怎么能让它不显示？

原理图保存后，关闭重新打开即可。
