Matlab——Simulink输出的数据怎么利用plot函数绘图

Matlab——Simulink输出的数据怎么利用plot函数绘图

1.将需要导出的数据添加至To Workspace模块。
2.设置To Workspace模块的名称并配置好模式，一般选择array。
3.运行仿真程序。
4.查看matlab工作区，out中即为导出的数据。
5.绘图示例

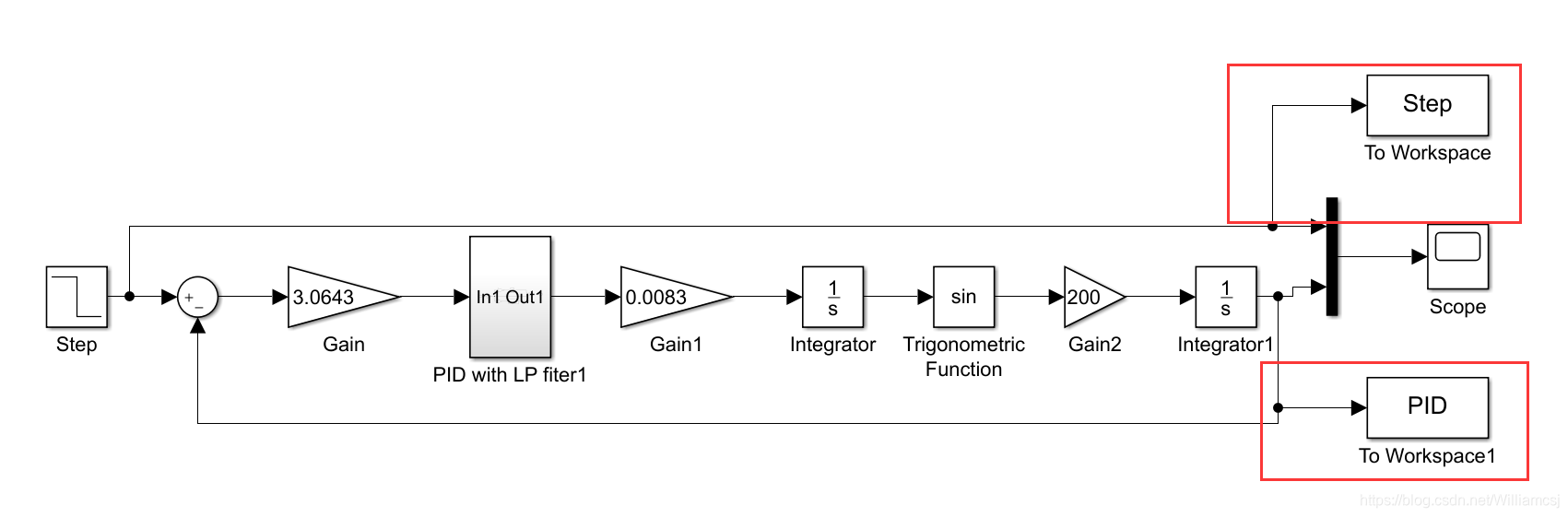

1.将需要导出的数据添加至To Workspace模块。

在这里插入图片描述

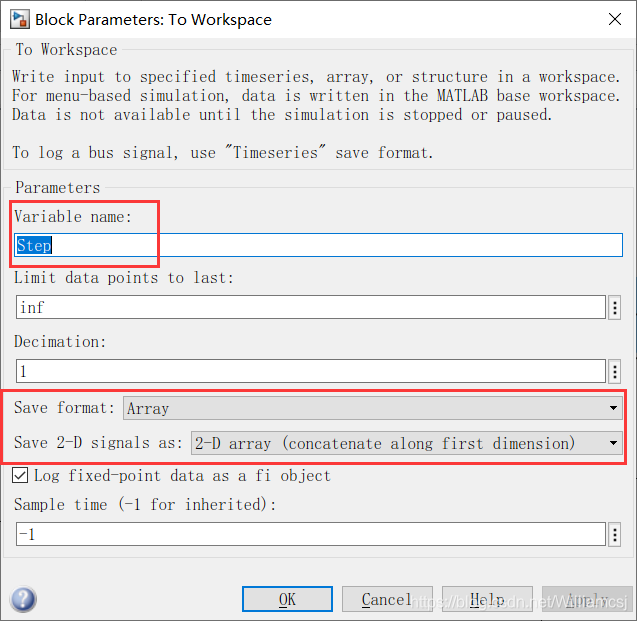

2.设置To Workspace模块的名称并配置好模式，一般选择array。

在这里插入图片描述

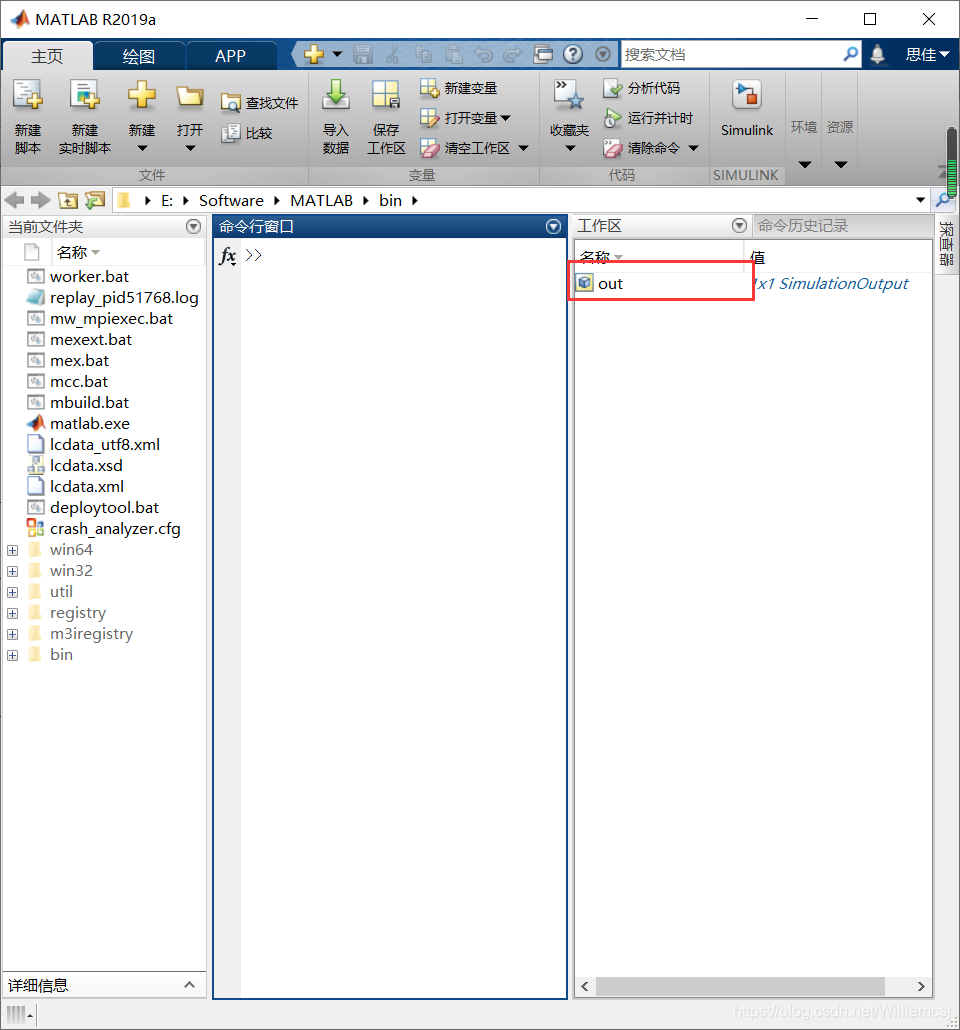

3.运行仿真程序。

在这里插入图片描述

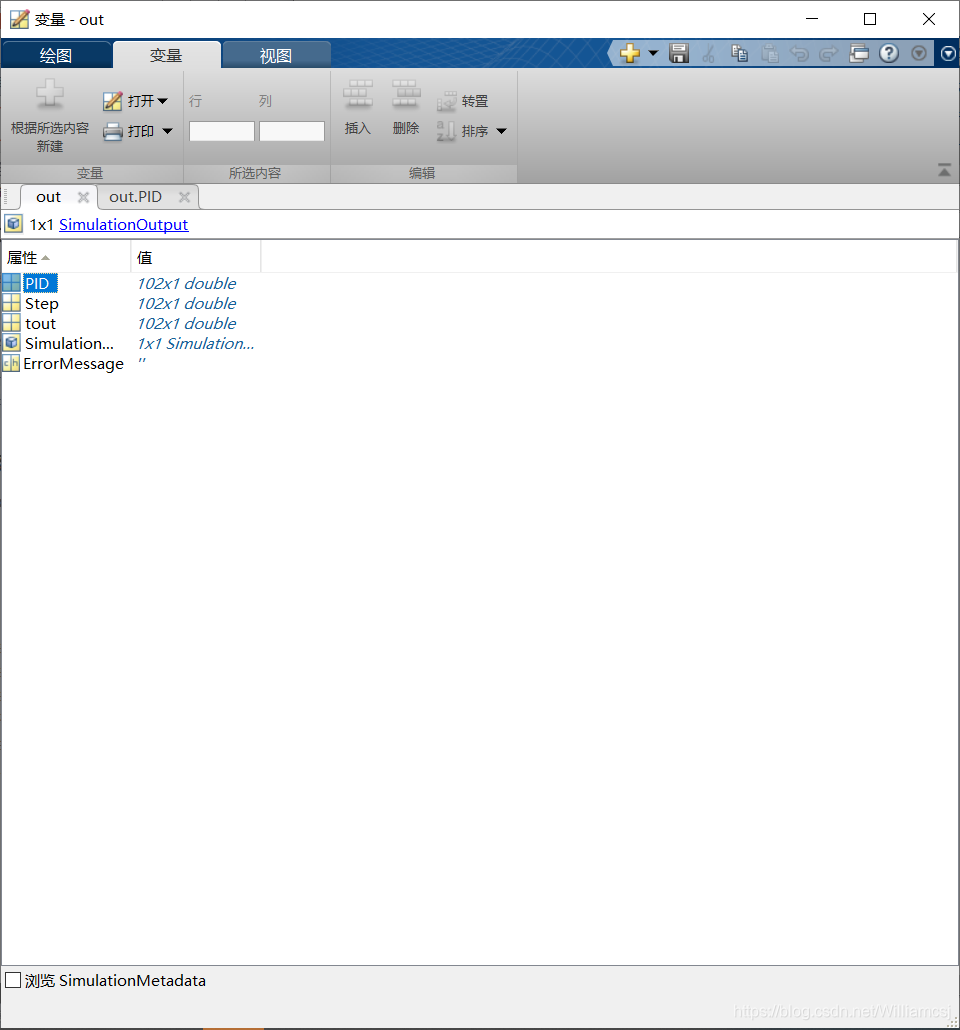

4.查看matlab工作区，out中即为导出的数据。

在这里插入图片描述

5.绘图示例

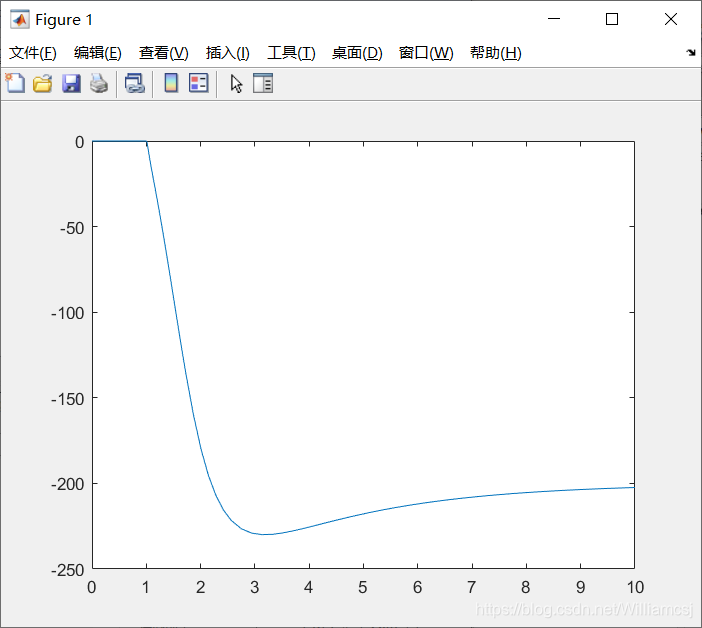

plot(out.tout,out.PID); % 绘制PID变量随时间变化的曲线。

在这里插入图片描述
