matlab笔记——simulink子模块数据重置问题

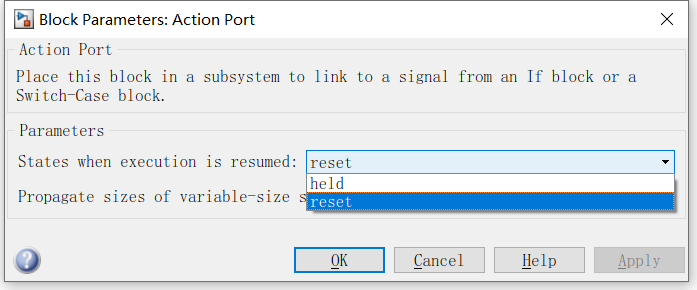

我们在使用simulink subsystem子系统时，经常会用到条件使能子系统，如if else、switch case。在使能条件跳转时，子系统内部很多变量根据不同的需求，可能要求保持上一使能时的最后时刻的值，也可能要求恢复初值，以便再进入此条件时使用。可以通过修改使能控件的参数来完成上述功能：用下图的参数states when executions is resumed: reset / held 来调节。

以if else 使能子系统为例，简易的模型如下图：delay模块的初值为0


当参数设置为held 时，两次进入这个累加器的表现如下图。当再次进入该模块时，delay模块记录的为上一次进入模块的终值，累加时从上次的终值开始累加。

当参数设置为reset时，再次进入子模块，delay模块变为了初始值0开始累加，所以完成了重置。表现如下图：

补充： 如果嵌套的subsystem较多时，每层的使能模块参数只能held或reset本层的状态，不能保持或重置内部子模块的状态。
