目录
一、下载安装Altium Designer
1.下载Altium Designer
百度网盘链接：https://pan.baidu.com/s/12ujoCyvgT0oW8pgpp9pSvQ
提取码：2002
2.安装Altium Designer

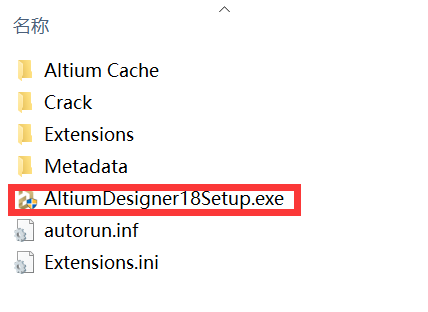

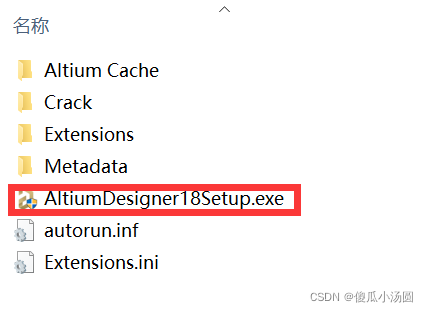

解压iso文件之后点击.exe文件安装

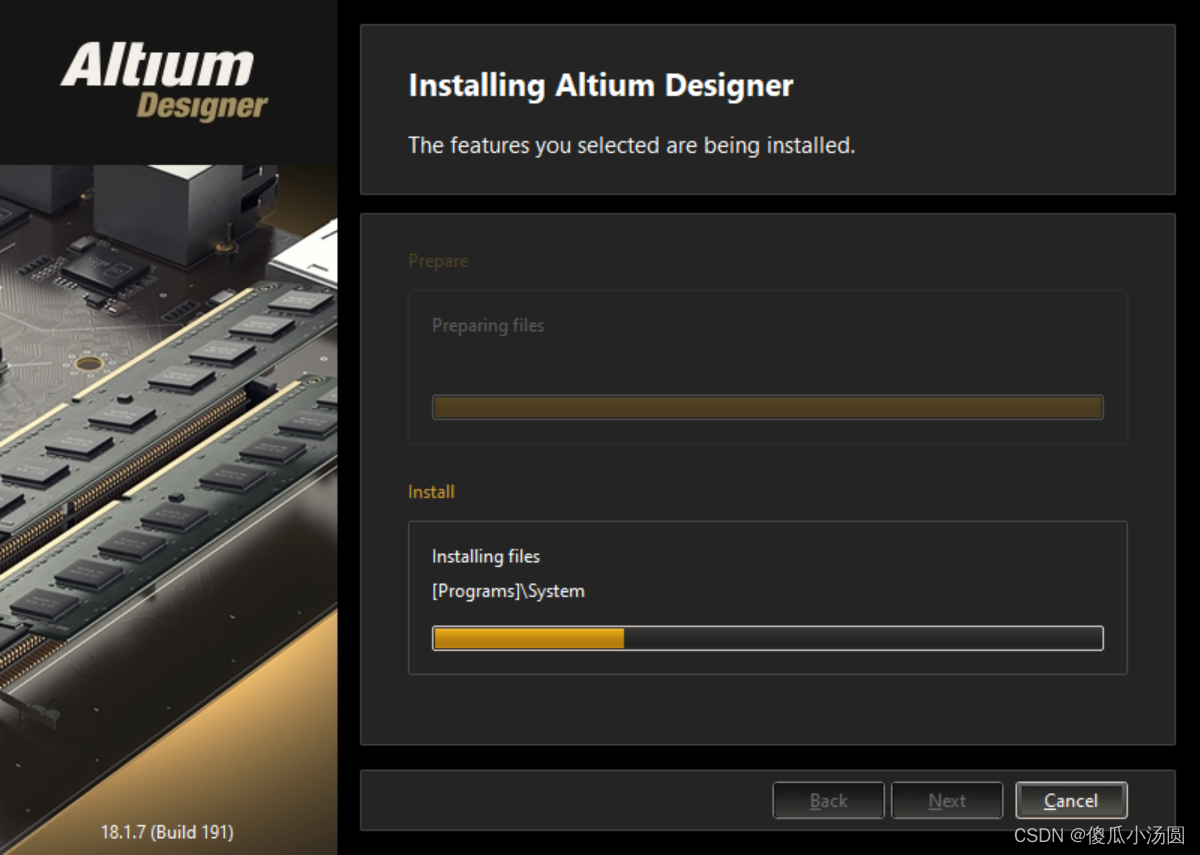

一路next操作，软件正在安装

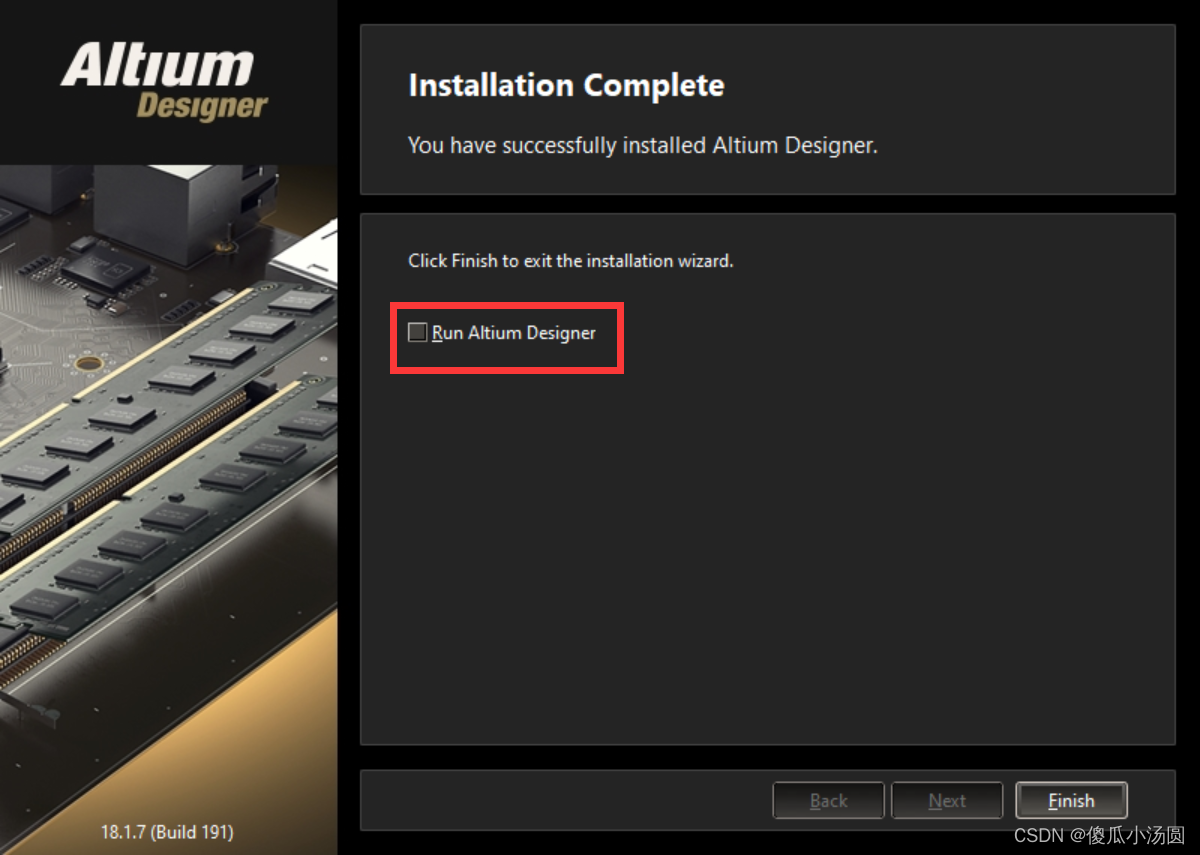

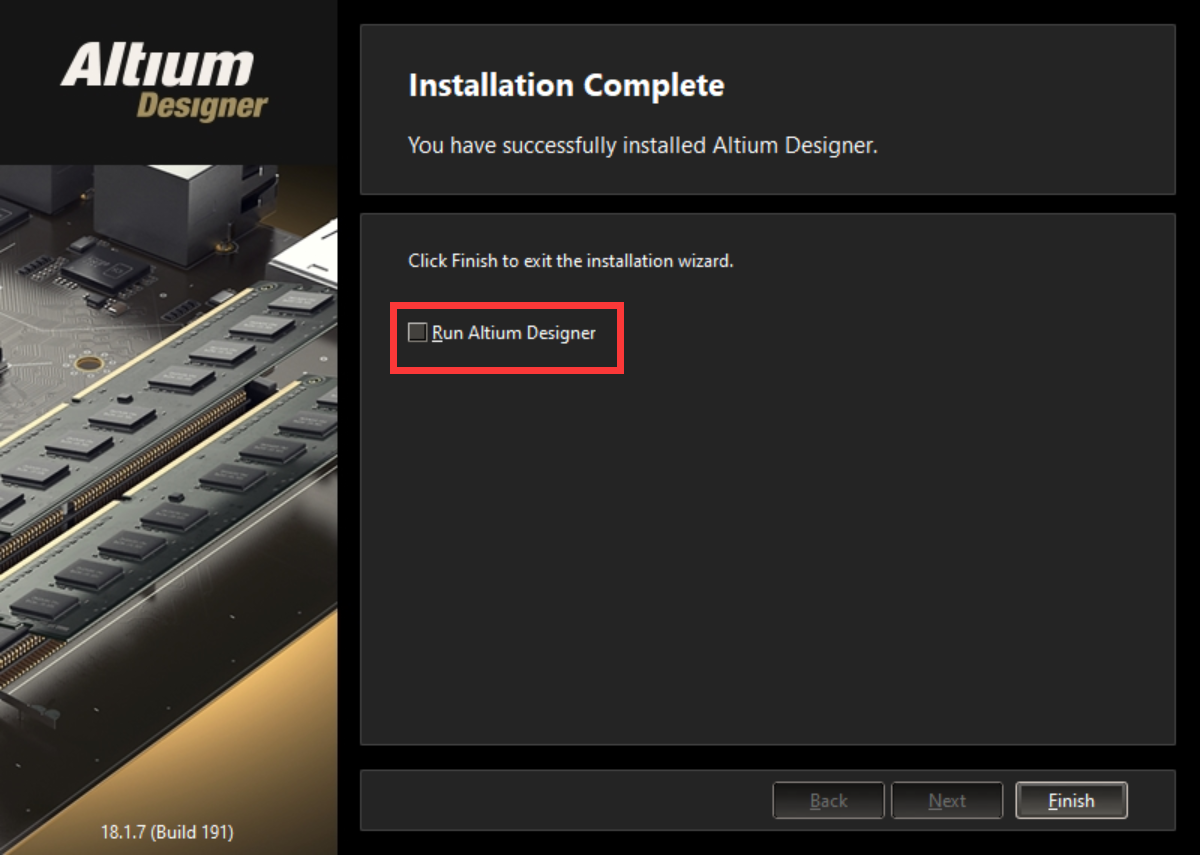

安装完成之后把run...那个选项取消，点击finish
3.修改文件

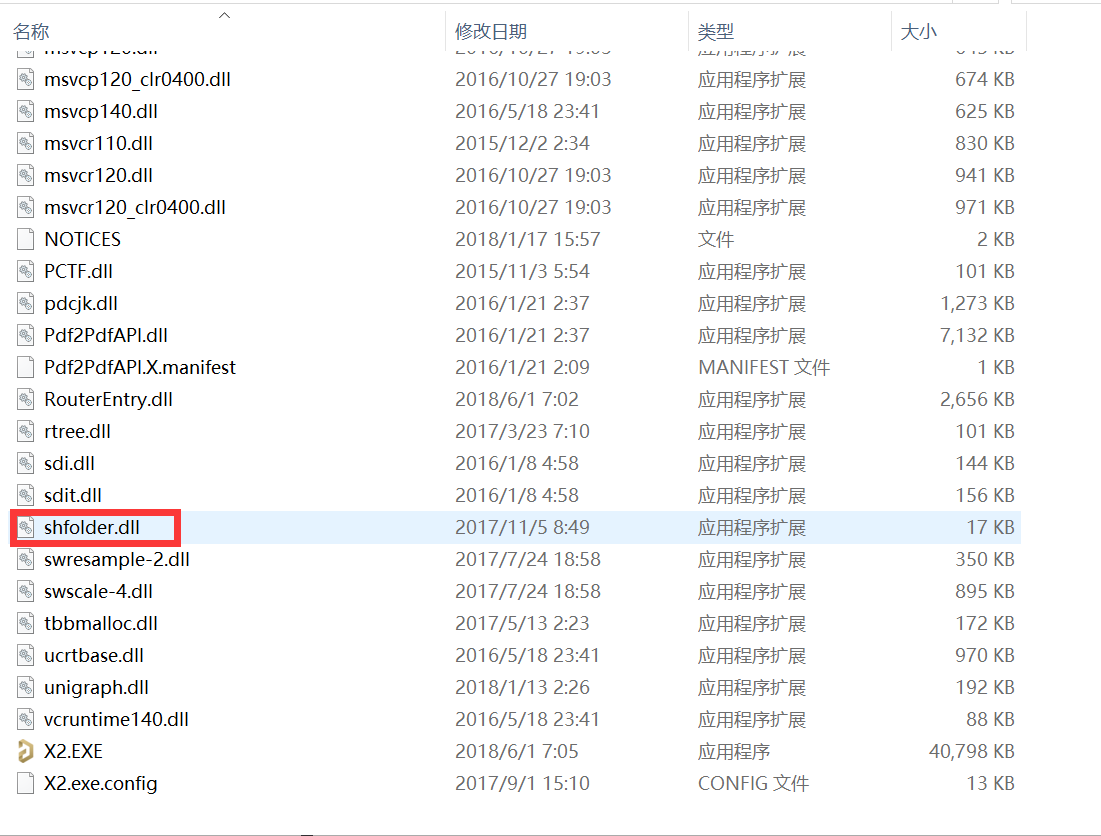

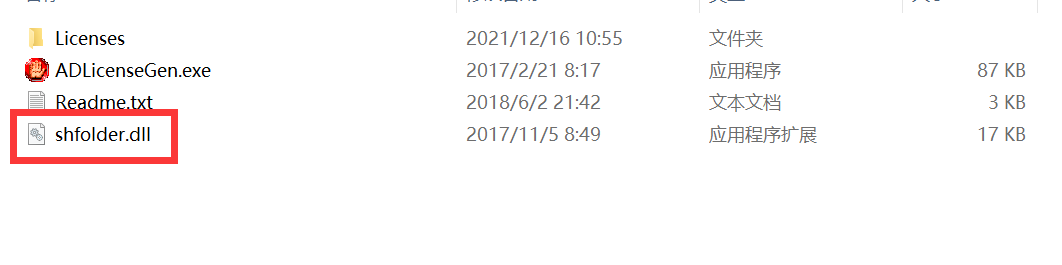

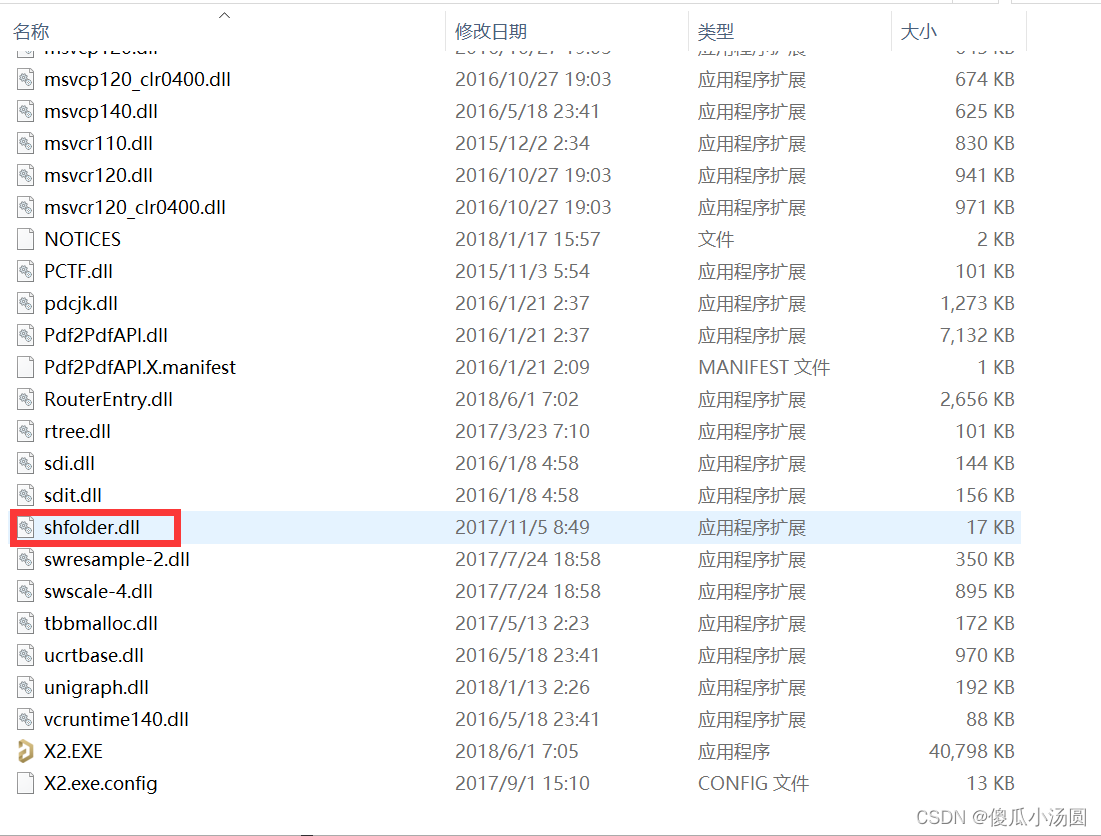

打开刚刚解压缩后的文件夹 Crack ，复制 shfolder.dll 文件
粘贴至 AltiumDesigner 的安装目录，如果没有修改安装路径的话，默认要拷贝到：C:\Program Files\Altium\AD18\ 这个路径并替换目录下已经存在的同名文件，如果安装过程有修改安装路径，则安装在对应路径，一般跟 x2.exe 在同一个目录。

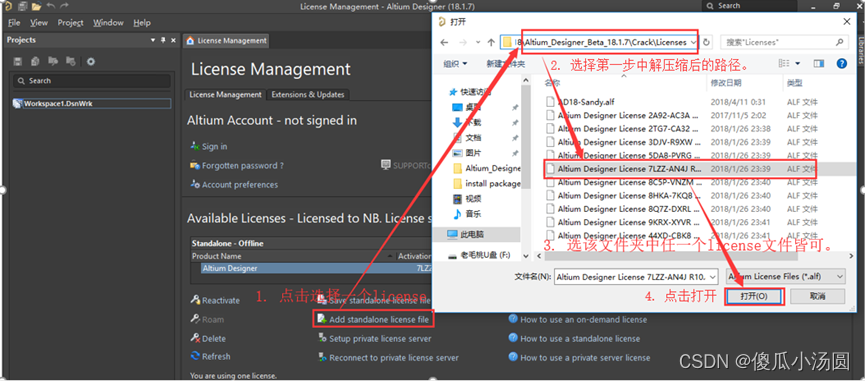

打开 AltiumDesigner ，选择 license
二、绘制stm32电路原理图

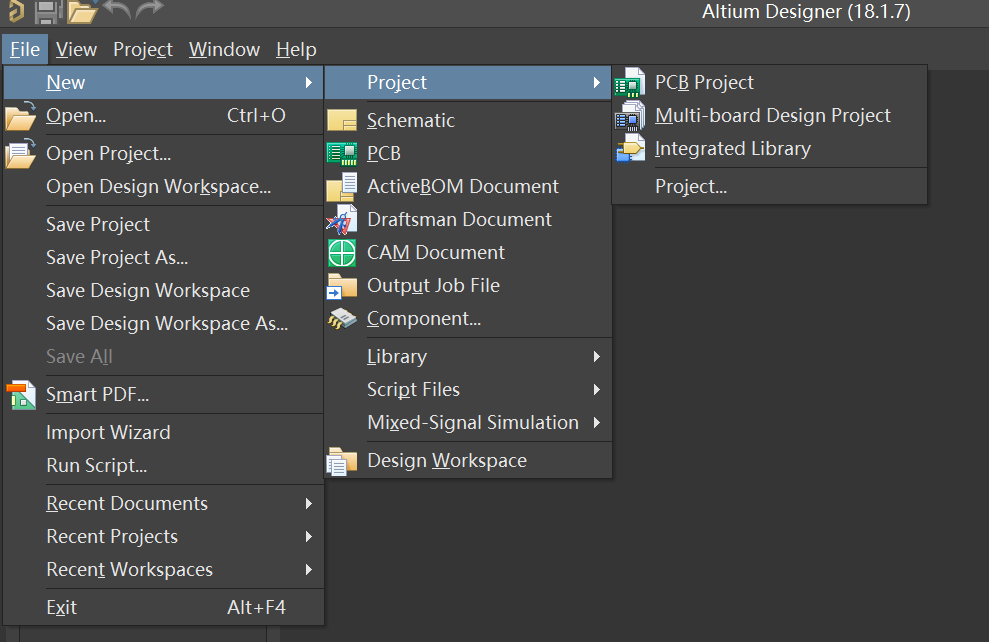

1.新建工程

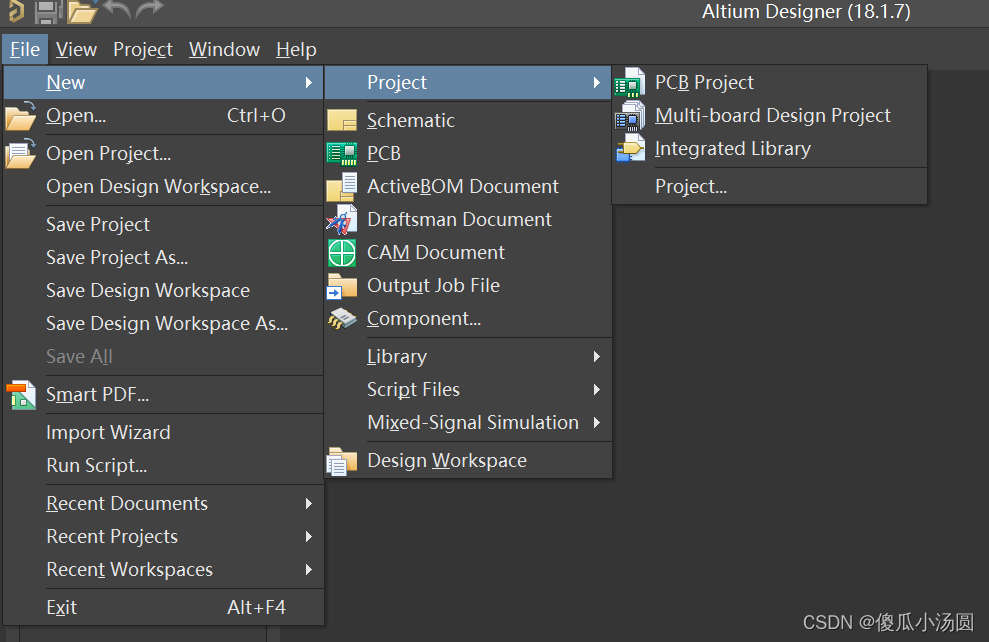

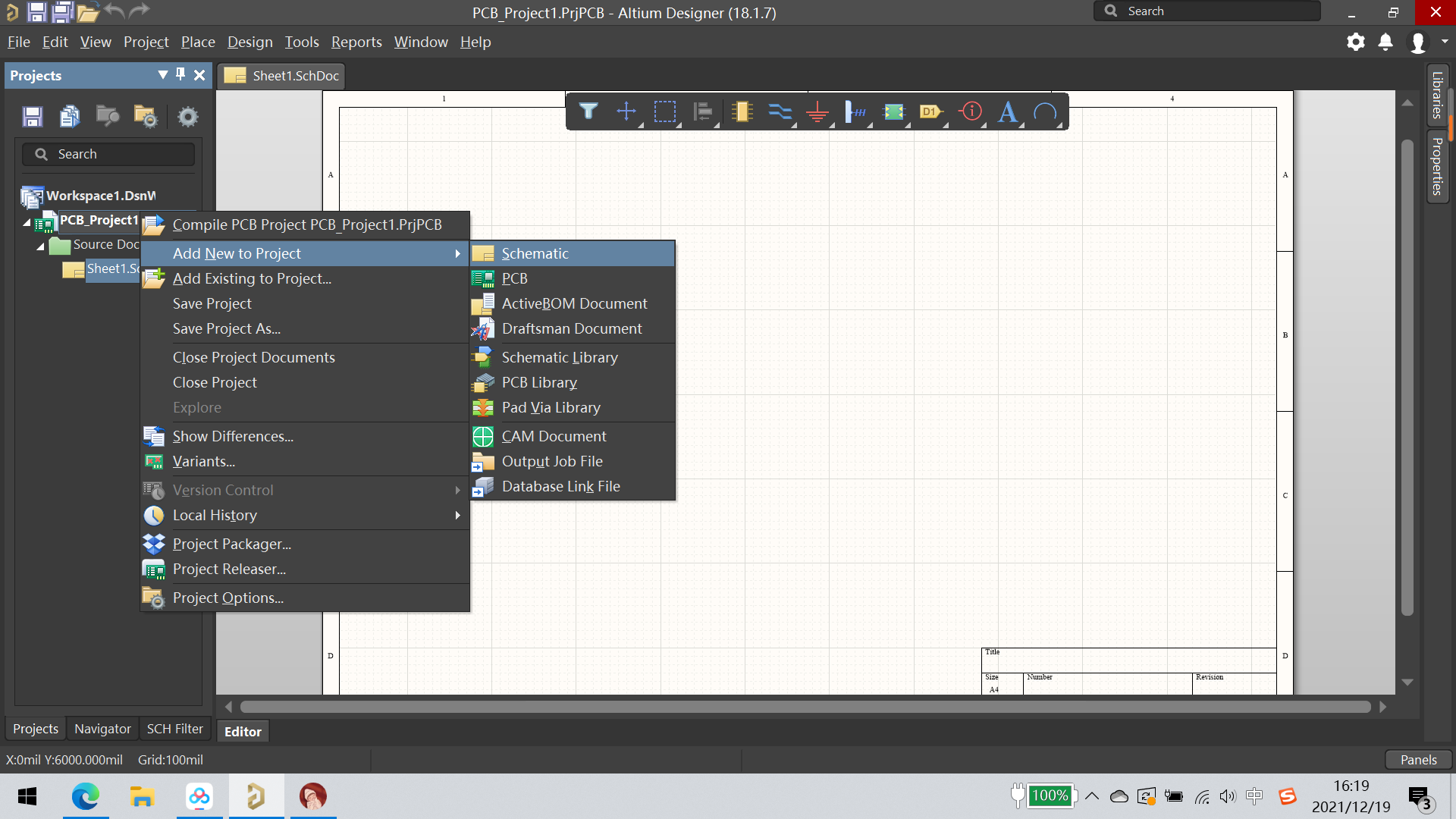

然后新建原理图
2.添加元件库
百度网盘链接：https://pan.baidu.com/s/14Amdo6dF_5ZjfzdCxG5dvQ
提取码：2002
然后进行解压

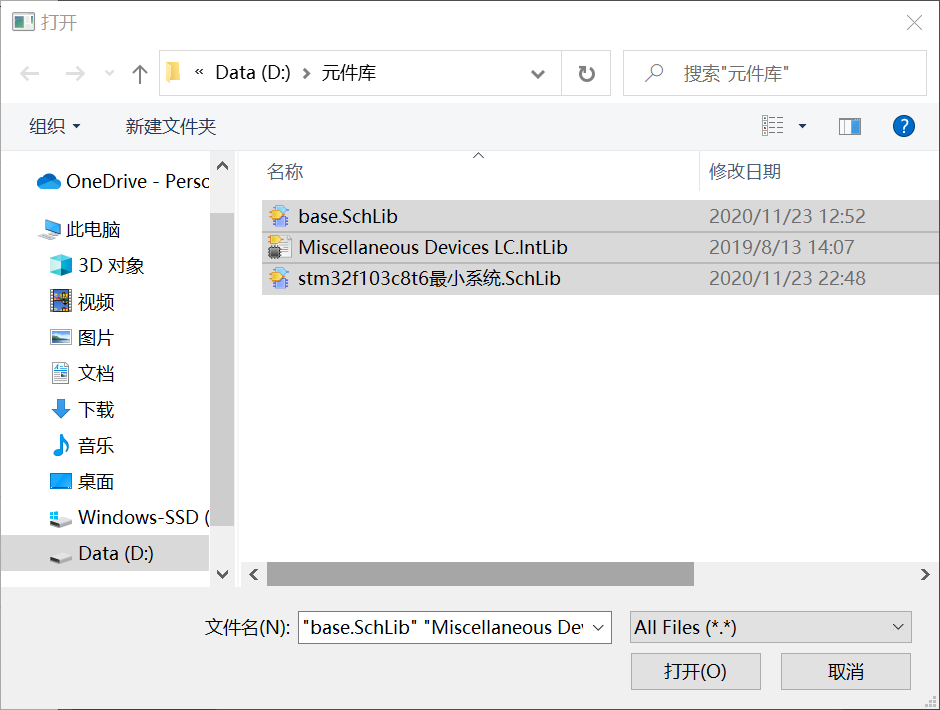

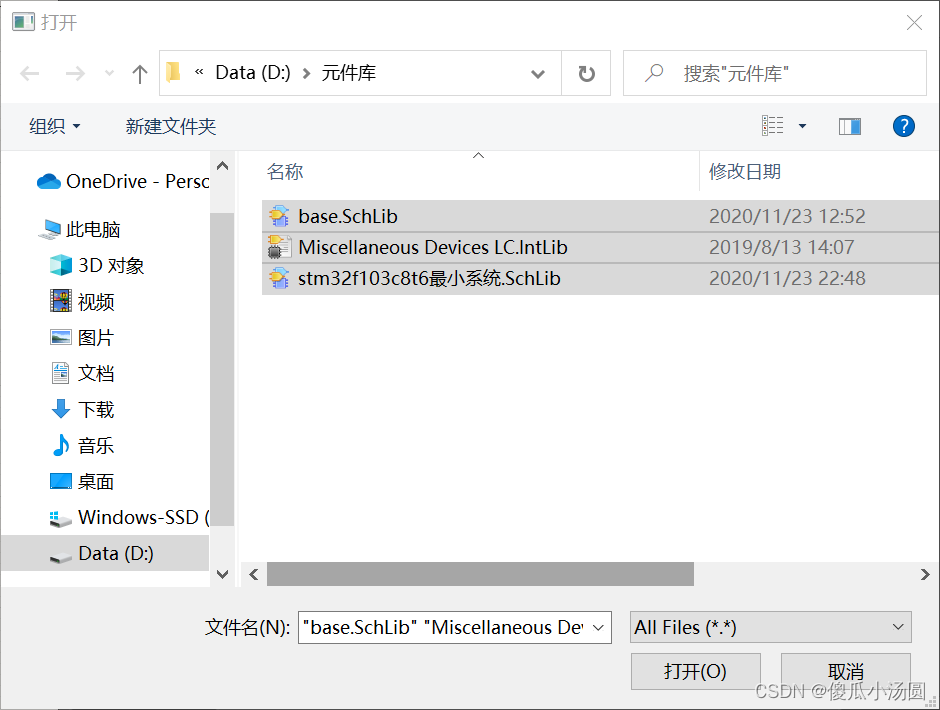

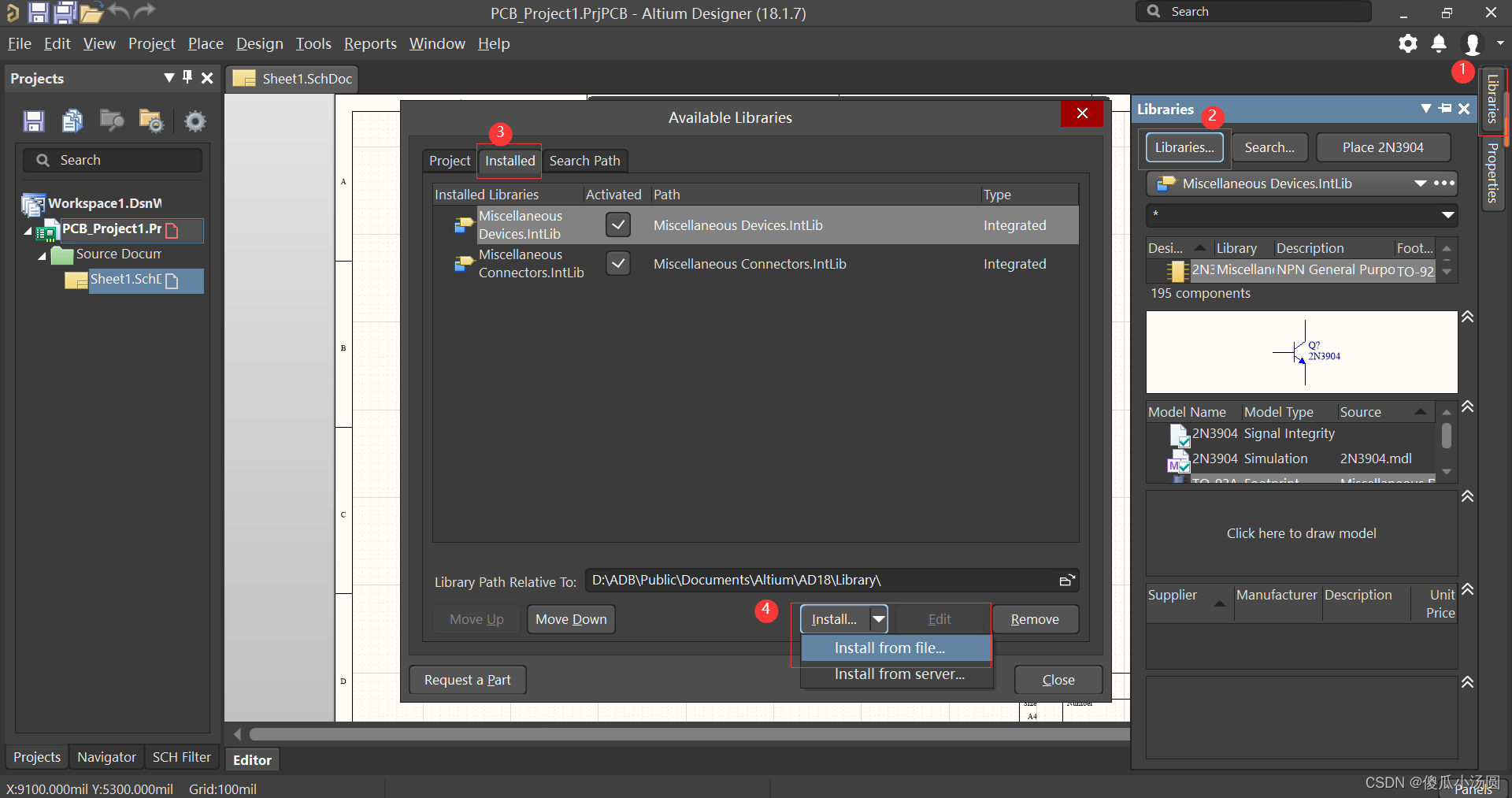

打开的窗口找到刚刚解压的文件，全部添加

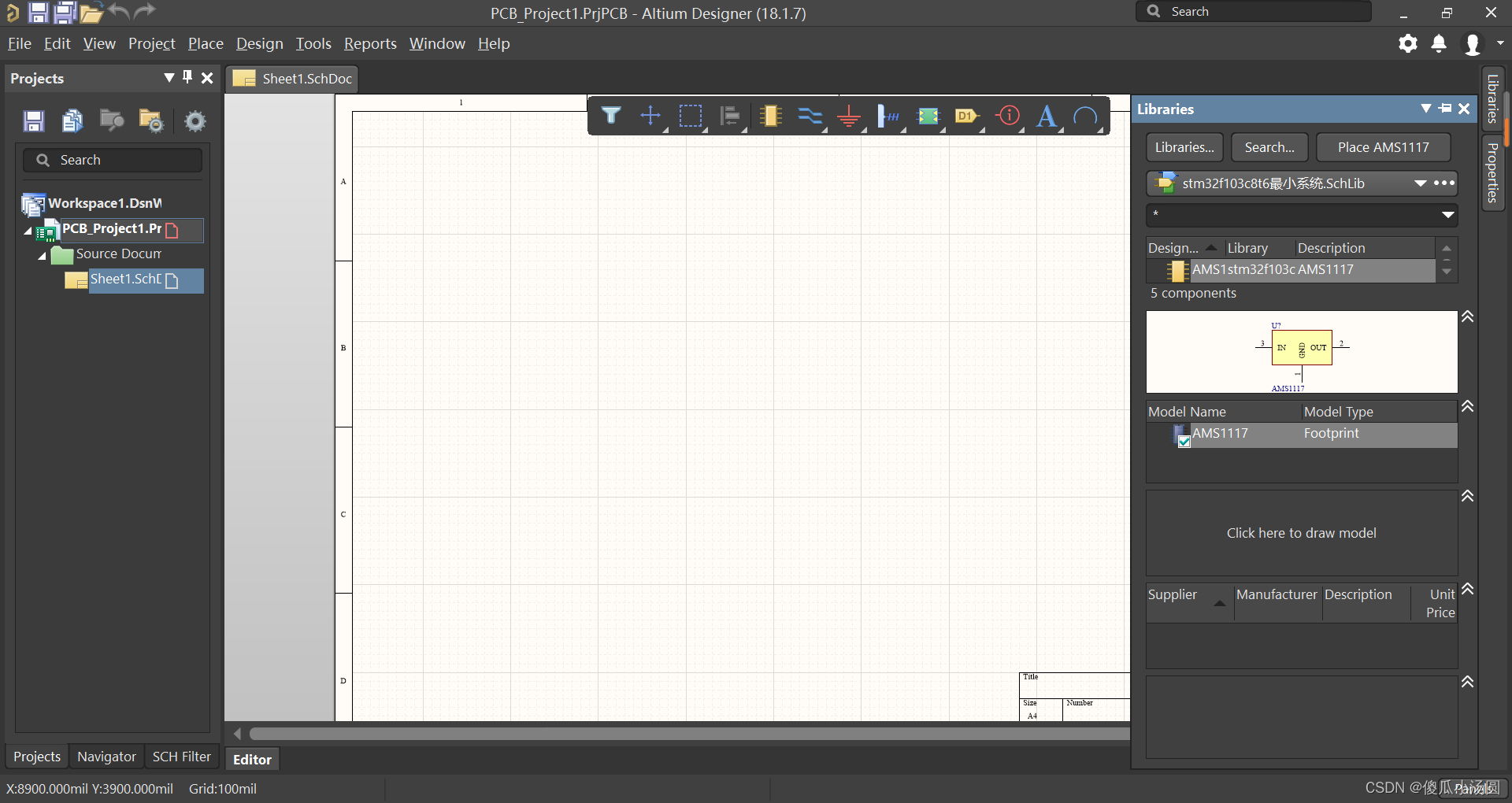

可以看到右侧出现元件库
3.绘制原理图

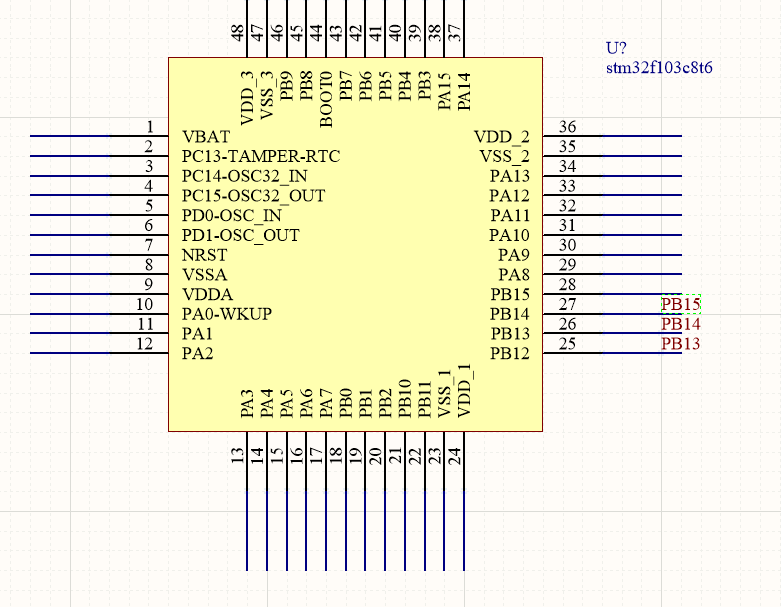

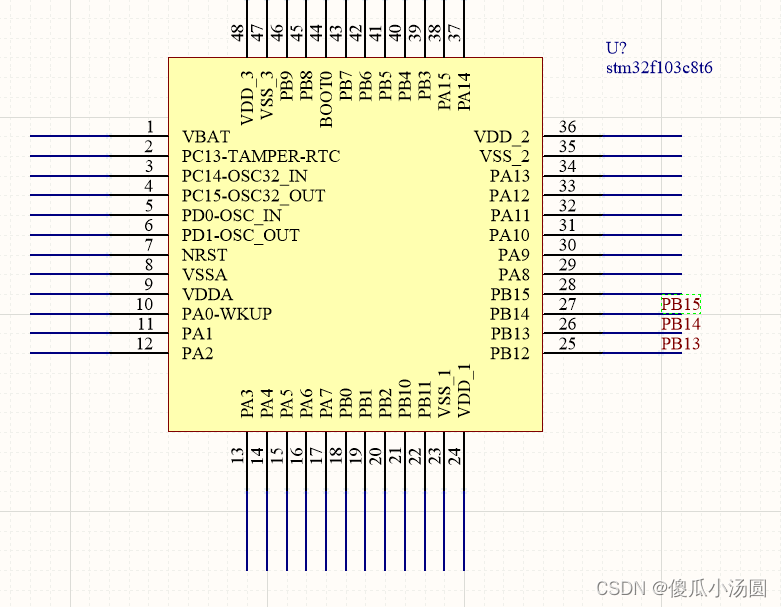

双击 stm32f103c8t6 芯片，此时元件挂在鼠标上，然后放在原理图上，左键点击一下就放下了，然后右键点击一下释放掉挂着的元件。
延长管脚（左键在起始和终点各点击一下即可连接，右键释放掉）

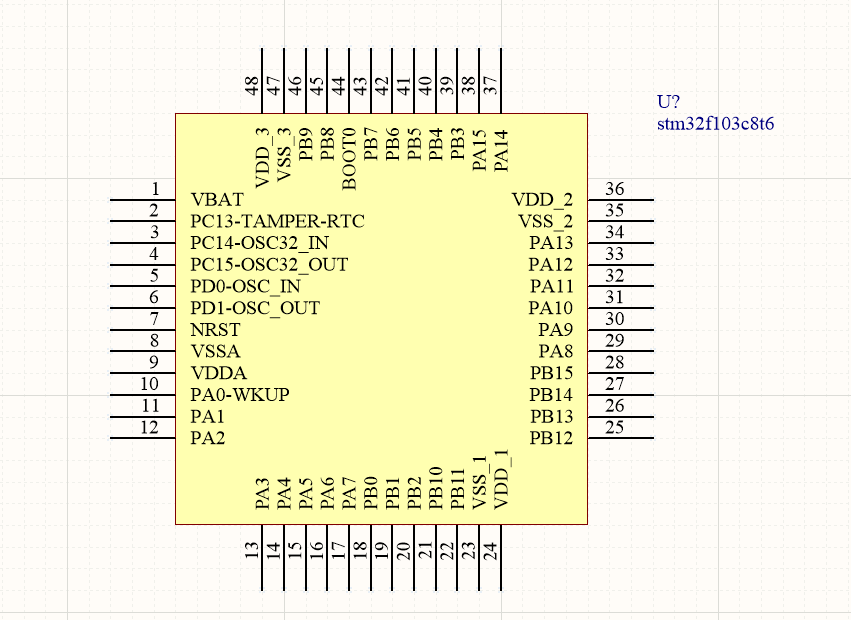

全部管脚延长完毕

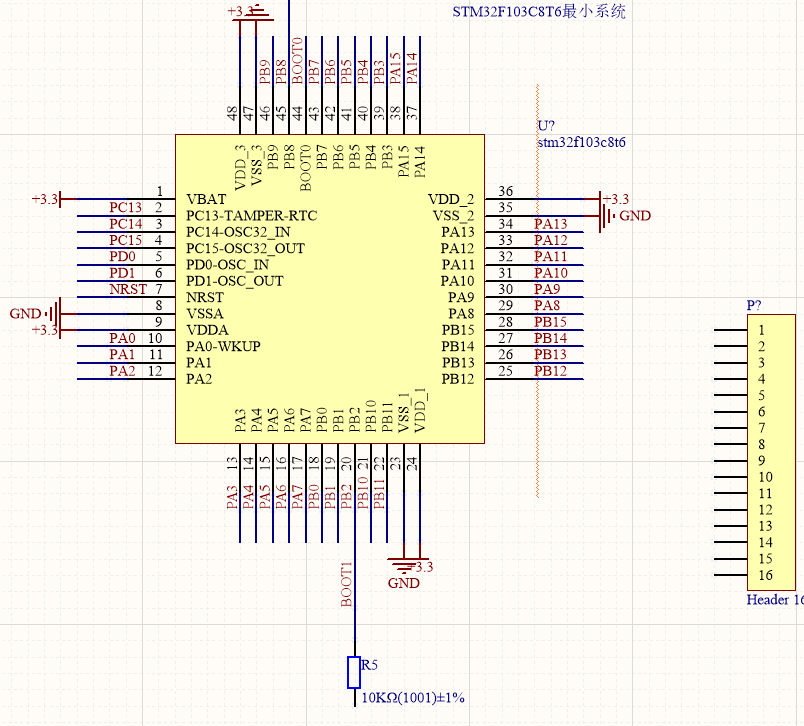

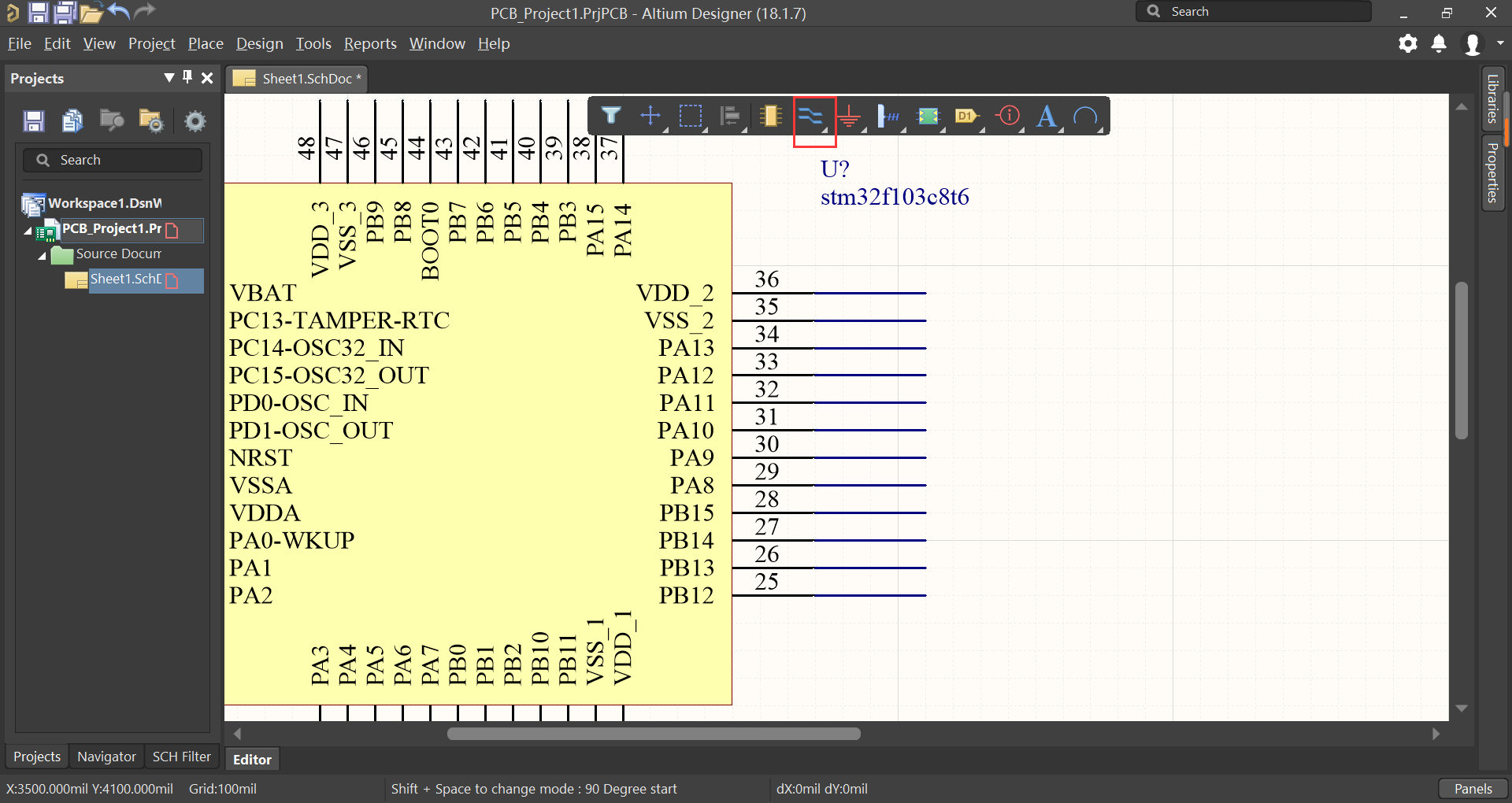

放置网络编号：右键点击一下，会出现下拉选项，点击 Net Label

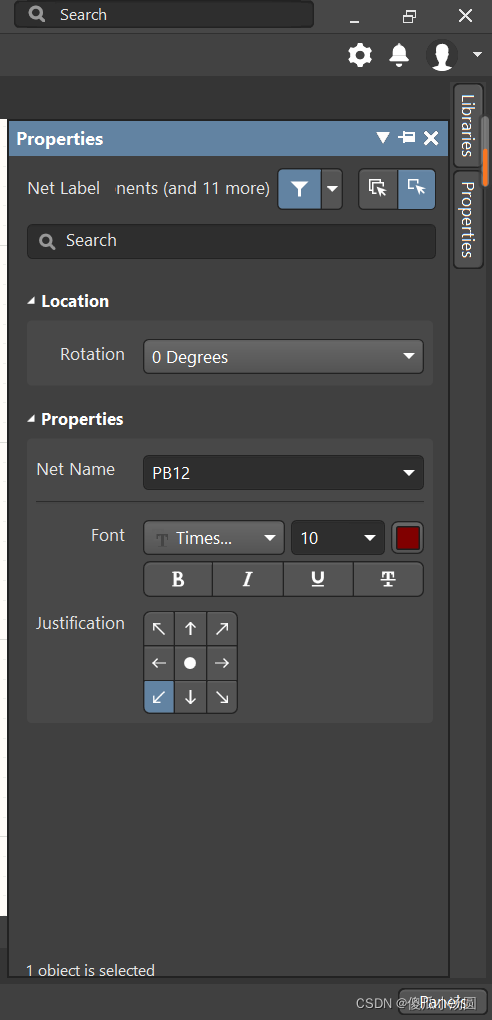

点击后，元件会挂在鼠标上，此时，先不要放置，按 tab 键进入设置窗口，编辑编号名称：PB12，然后按回车即可退出编辑框，然后左键再放下，方便的是，当放置一个网络标签后，下一个标签的值会自动加一。

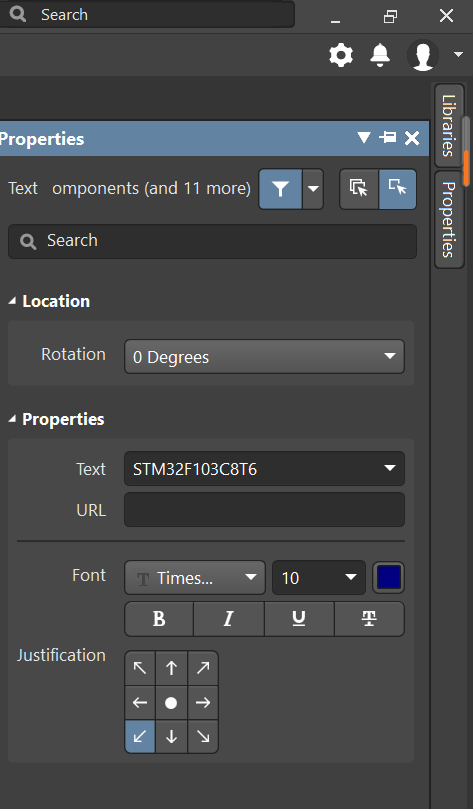

文字框（用于备注的）：选择 Text String ，同样按 tab 键编辑属性，按回车键确定。

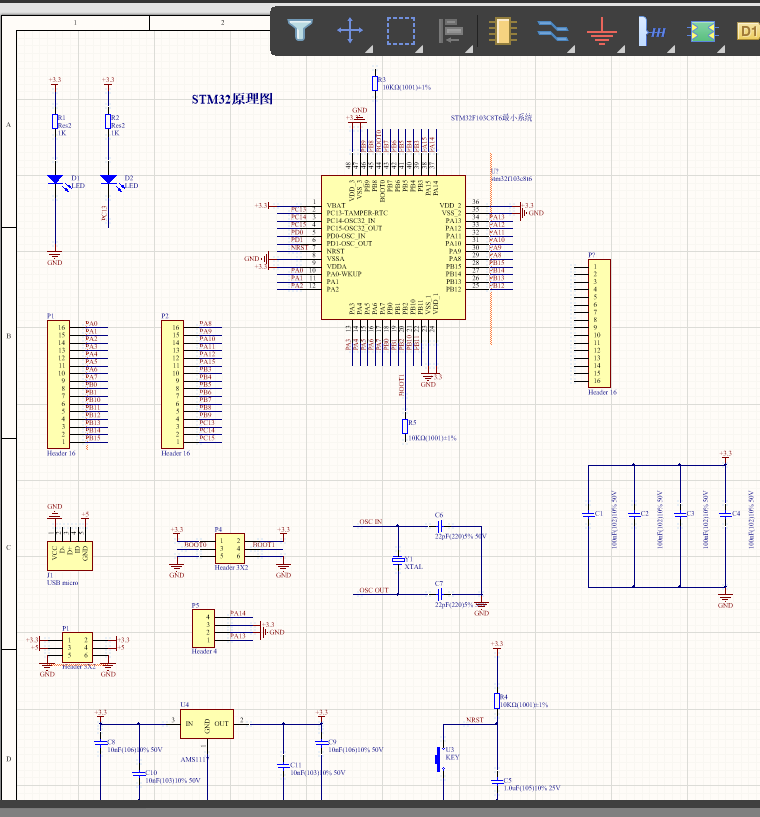

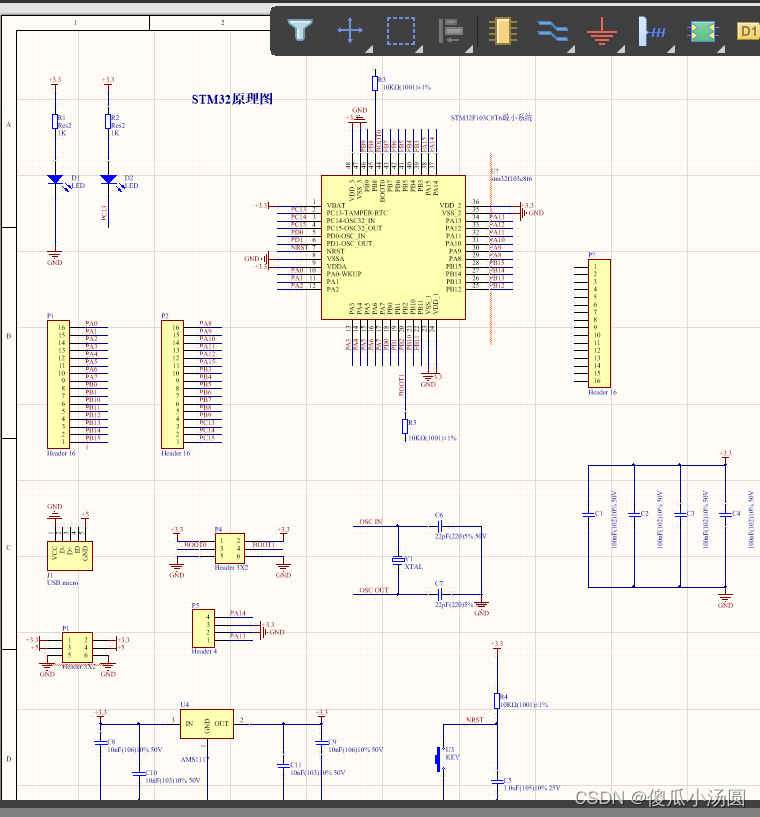

经过上面的步骤，应该掌握了基本的绘制方法，一步步绘制即可。
芯片

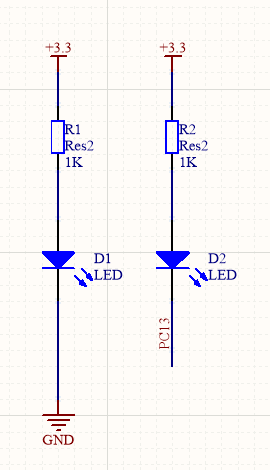

指示灯

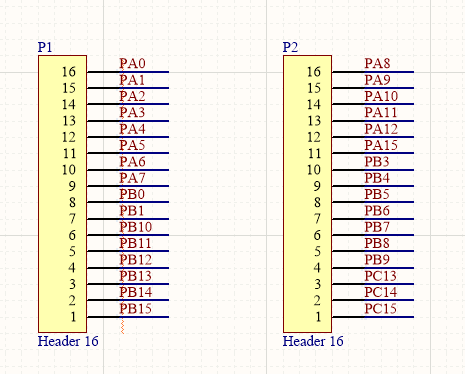

排针
输入、输出电源

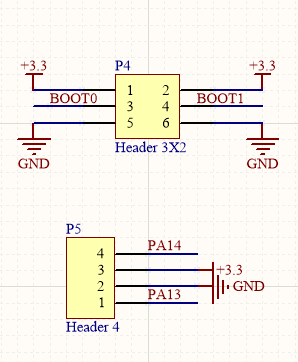

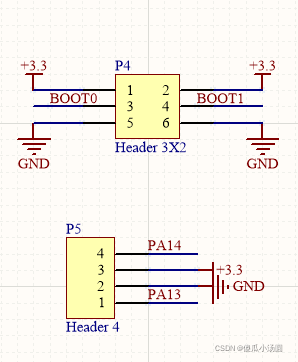

下载方式选择、程序烧录入口：

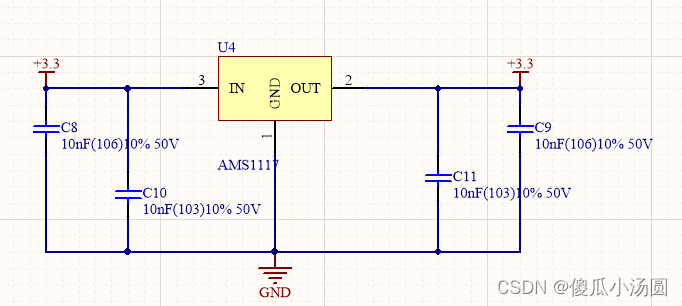

降压电路

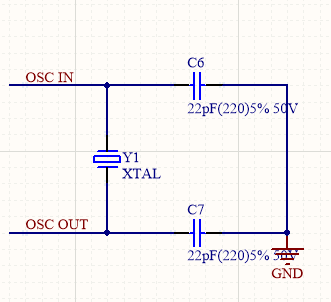

晶振电路：

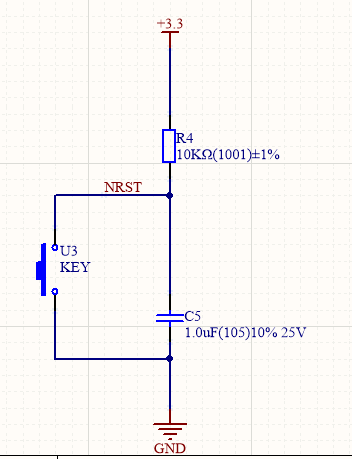

复位电路：

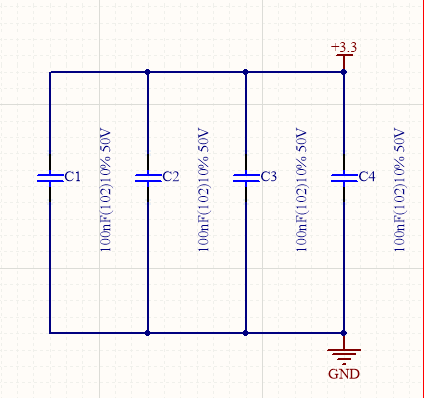

去耦电路：

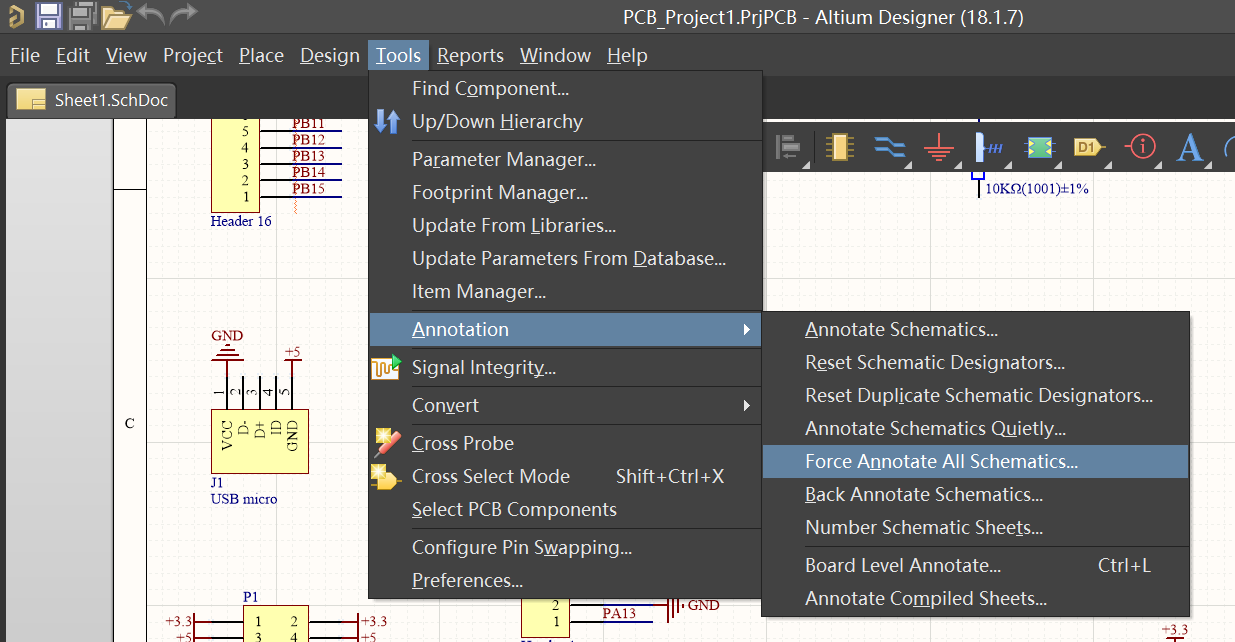

绘制完毕后，添加标注，刚刚绘制完成后的原理图，每个元件的标注都是字母+?，这时我们可以一键添加标注。

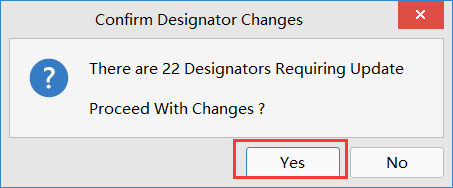

点击yes
三、SD卡系统原理图设计
SD模块的设计，这里的元件需要自己建立元件库，自己画元件。
相关教程参考：【学习资料】Altium Designer 20 (AD20)详细教程视频_哔哩哔哩_bilibili

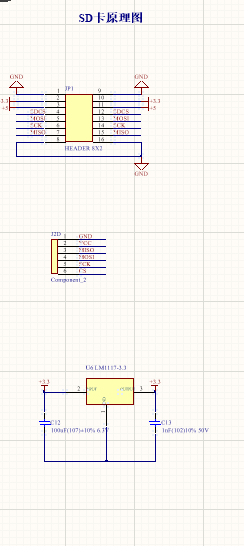

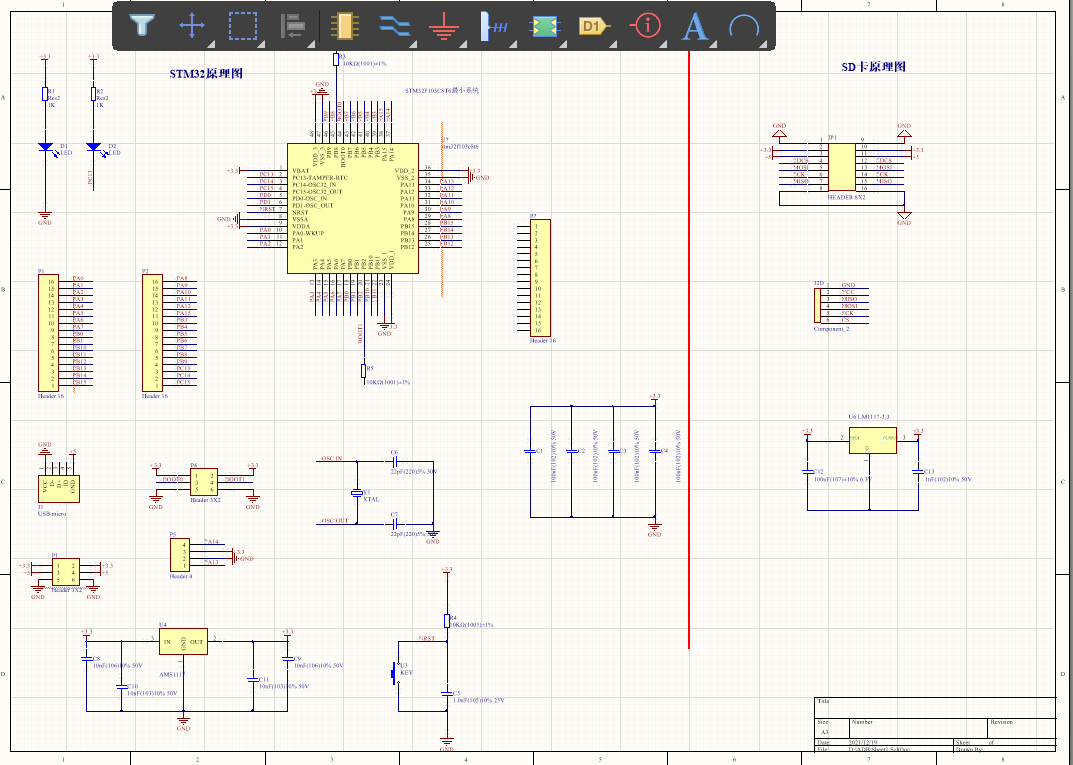

stm32-SD卡系统原理图设计
