计算机网络数据单元基本联系

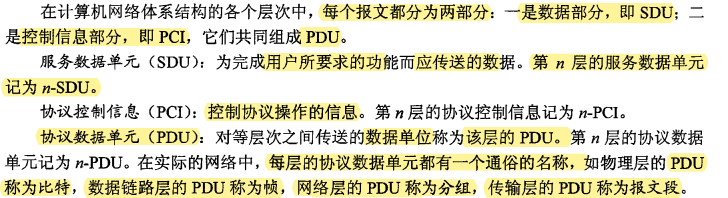

PDU/SDU/PCI

协议数据单元PDU

段,报,帧

传输层(TCP/UDP):报文段(Segment)
网络层
- 分组(Packet)(比网络层分组Packet更加具体的是IP数据报/IP数据报分片)
  - IP数据报(IP Datagram)
  - IP数据报的分片(fragment)(a fragment of IP Datagram)
  - 以上两者统称为分组
链路层(Ethernet/…):帧(frame)
物理层:比特(bit)

review:
Segment
A segment is the unit of end-to-end transmission in the TCP protocol. A segment consists of a TCP header followed by application data. A segment is transmitted by encapsulation inside an IP datagram.
IP Datagram
An IP datagram is the unit of end-to-end transmission in the IP protocol. An IP datagram consists of an IP header followed by transport layer data, i.e., of an IP header followed by a message.
In the description of the internet layer (Section 3), the unqualified term “datagram” should be understood to refer to an IP datagram.
Packet
A packet is the unit of data passed across the interface between the internet layer and the link layer. It includes an IP header and data. A packet may be a complete IP datagram or a fragment of an IP datagram.
Frame
A frame is the unit of transmission in a link layer protocol, and consists of a link-layer header followed by
a packet.

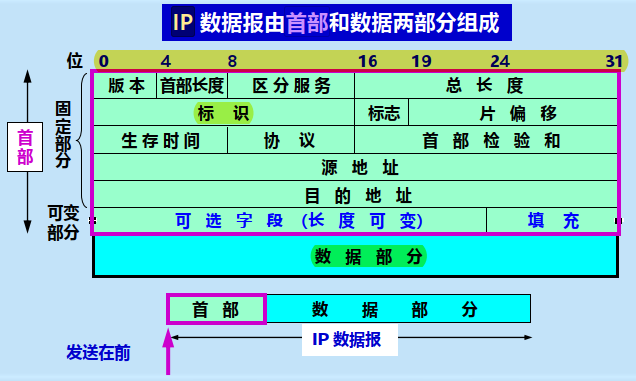

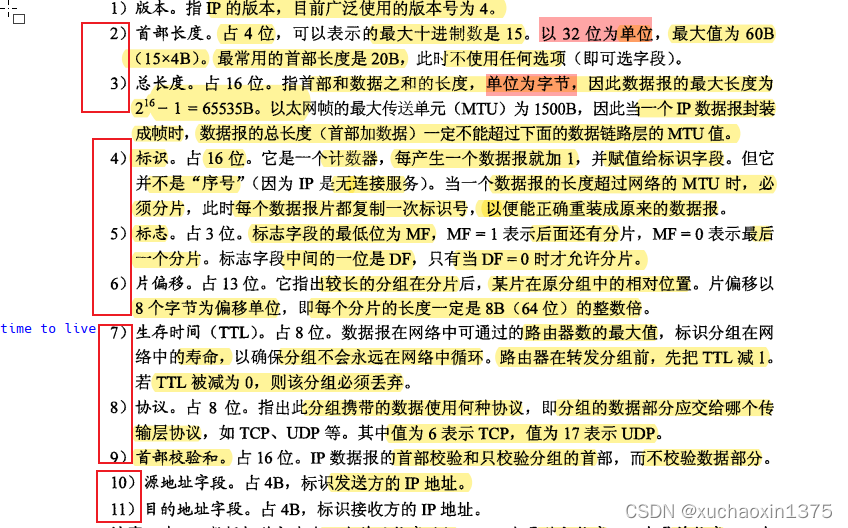

报文头部的结构是体现IP分组的核心
其中,固定部分又是核心中的核心(共占有20B)(80bit)
下表中,第一行(即分组头部的前4Byte)包含的内容该分组的最基本信息

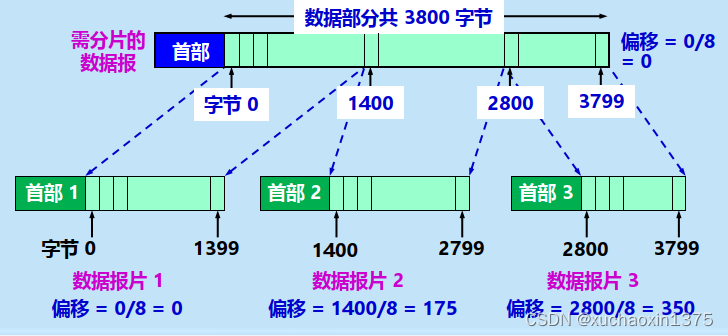

第二行内容有三个字段,体现网络层的分组和该分组可能在数据链路层被分片有关
在这里插入图片描述

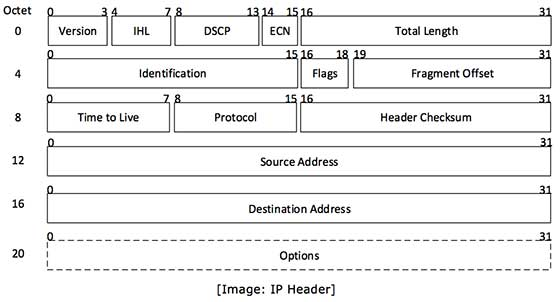

更细的划分

在这里插入图片描述

总的来说,数据往越底层走,需要封装的内容就越多(处理的工序越多)

应用程序添加的头部
TCP头部(传输层头部)
IP头部(网络层头部)
Ethernet头部和尾部(封装成帧)
- 如果数据链路层局域网采用以太网技术,那么IP分组的大小不超过1500Byte(不足46Bytes时,需要数据链路层做填充处理)
- 如果数据链路层采用的不是Ethernet,那么对IP分组的大小有其他要求

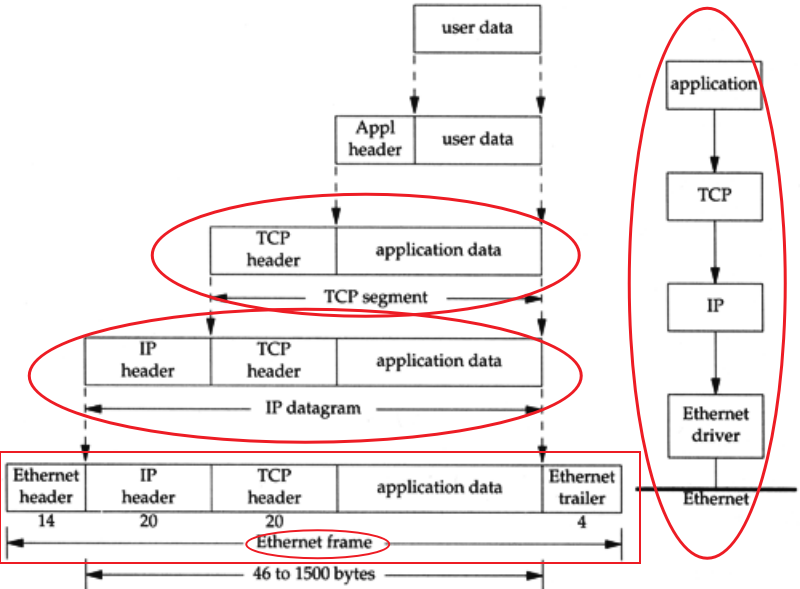

- EtherNet 和各层数据报之间的大致关系:

在这里插入图片描述

在这里插入图片描述

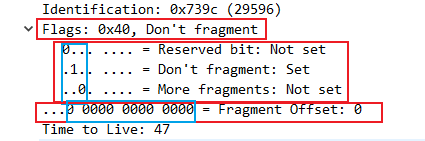

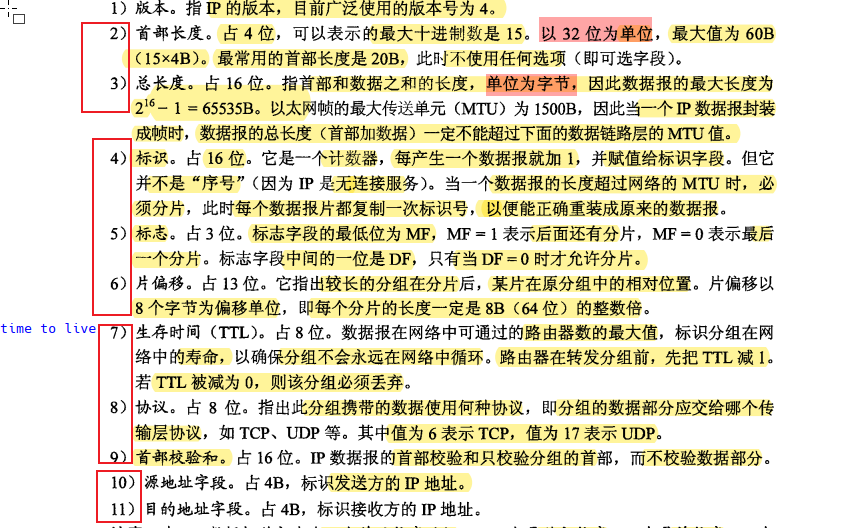

Identivication标识占了16位(从上面的抓包的取值0x739c(六进制数,而且是4位16进制数,每个十六进制数相当于4位二进制数,所以标识字段占2Byte:16bit
Flags标志
- 标志字段占三位
- 现在,仅有后面两位有用处,第一位暂时保留不用
- DF=1时,表示数据报不可分片(否则可)
- MF=1时,表示该IP分组是某个IP数据报的某个分片,且不是最后一个分片(否则就是最后一个分片)

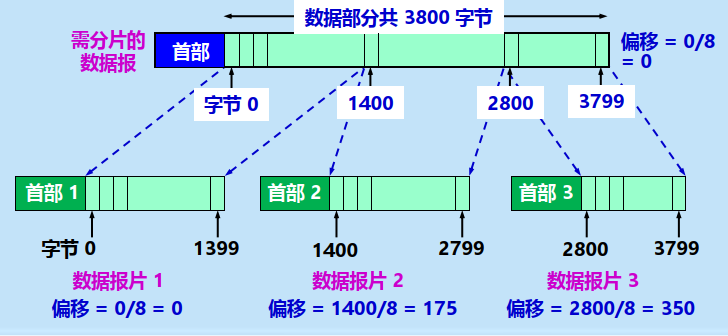

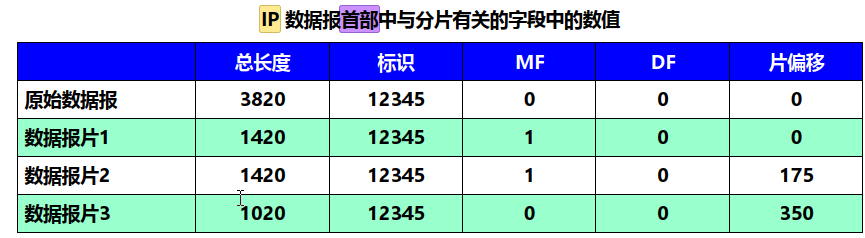

偏移位占13位
头部的第2行(4~7)字节中,第4字节的值是0100 0000,其十六进制表示为0x40
review:

网络层IP数据报作为数据链路层中的MAC子层的MAC帧的数据部分,即MAC帧作基于IP数据包进行封装

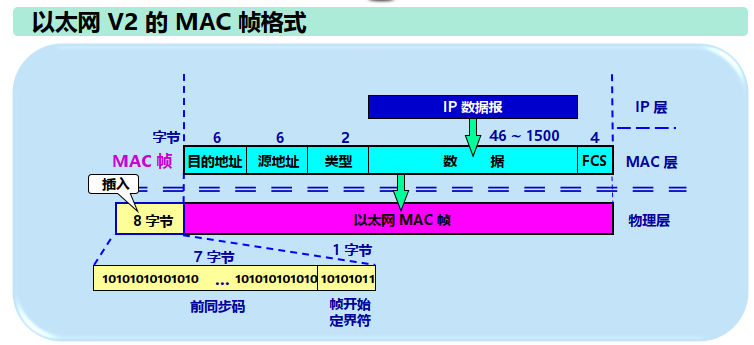

封装以太网MAC帧(会插入8Byte:64bit)的头部(包括48bit的前同步码和8bit的帧开始定界符)
- 在帧的前面插入（硬件生成）的8 字节中
- 第一个字段共 7 个字节，是前同步码，用来迅速实现MAC 帧的比特同步。
- 第二个字段1 个字节是帧开始定界符，表示后面的信息就是MAC 帧。
