交换机配置
交换机之间通过以太网电接口对接时需要协商一些接口参数，比如速率、双工模式等。
配置双工模式
实验内容
某公司刚成立，新组建网络，购置了3台交换机。其中S1和S2为接入层交换机，S3为汇聚层交换机。现在网络管理员需要对3台新交换机进行基本配置，保证交换机间的接口使用全双工模式，并根据需要配置接口速率。

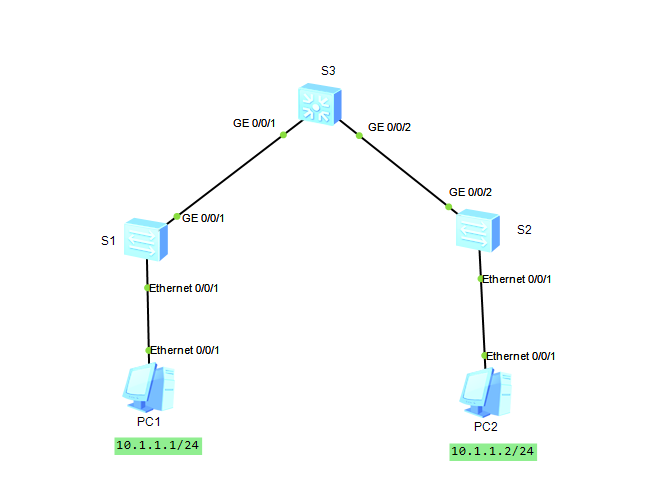

实验拓扑
配置交换机双工模式
[S1]interface g0/0/1
[S1-GigabitEthernet0/0/1]undo negotiation auto 关掉自协商功能
[S1-GigabitEthernet0/0/1]duplex full 指定全双工模式
S2、S3执行同样命令配置
配置接口速率
根据网络需要调整接口速率。由于网络用户较少，配置GE接口速率为100Mbit/s，配置Ethernet接口速率为10Mbit/s。
[S1]interface g0/0/1
[S1-GigabitEthernet0/0/1]undo negotiation auto 关闭接口自协商模式
[S1-GigabitEthernet0/0/1]speed 100 配置以太网接口速率
ARP工作原理
ARP（Address Resolution Protocol）地址解析协议，是用来将IP地址解析为MAC地址的协议。ARP表项可以分为动态和静态两种类型。
Proxy ARP，即代理ARP，当主机上没有配置默认网关地址，发送一个广播ARP请求，使具备Proxy ARP功能的路由器收到这样的请求后，在确认请求地址可达后，使用自身的MAC地址作为该ARP请求的回应，使得处于不同物理网络的同一网段的主机之间可以正常通信。
实验了解ARP
试验内容
本实验模拟公司网络场景。路由器R1是公司的出口网关，连接到外网。公司内所有员工使用10.1.0.0/16网段，通过交换机连接到网关路由器上。网络管理员通过配置静态ARP防止ARP欺骗攻击，保证通信安全。又由于公司内所有主机都没有配置网关，且分属于不同广播域，造成无法正常通信，网络管理员需要通过在路由器上配置ARP代理功能，实现网络内所有主机的通信。

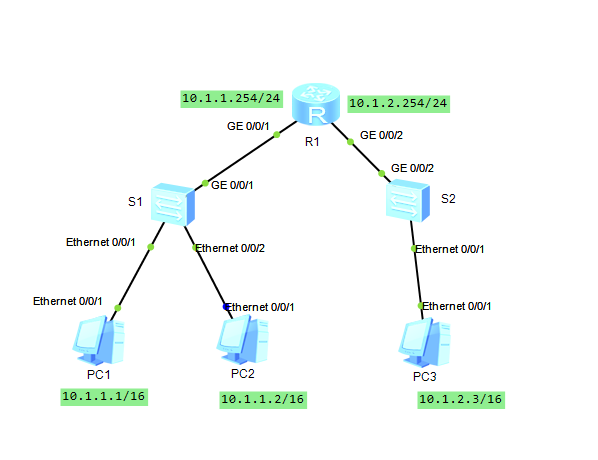

实验拓扑
在PC主机上查看ARP表
PC>arp -a
Internet Address Physical Address Type
PC>
查看到ARP表项为空，没有任何条目在里面
配置路由器接口IP地址口，查看R1的ARP表
[R1]disp arp all
IP ADDRESS MAC ADDRESS EXPIRE(M) TYPE INTERFACE VPN-INSTANCE VLAN/CEVLAN PVC
------------------------------------------------------------------------------
10.1.1.254 00e0-fc8d-36f0 I - GE0/0/1
10.1.2.254 00e0-fc8d-36f1 I - GE0/0/2
----------------------------------------------------------------------------- -
Total:2 Dynamic:0 Static:0 Interface:2
ARP表中仅含有R1的两个接口IP地址及其对应的MAC地址的ARP表项，没有其他条目
PC1执行ping R1命令，PC和R1都会从这一对信息中知道对方的IP地址和MAC地址的对应关系，并将它写到各自的ARP表中。
PC>ping 10.1.1.254
Ping 10.1.1.254: 32 data bytes, Press Ctrl_C to break
From 10.1.1.254: bytes=32 seq=1 ttl=255 time=47 ms
From 10.1.1.254: bytes=32 seq=2 ttl=255 time=31 ms
From 10.1.1.254: bytes=32 seq=3 ttl=255 time=32 ms
From 10.1.1.254: bytes=32 seq=4 ttl=255 time=46 ms
From 10.1.1.254: bytes=32 seq=5 ttl=255 time=32 ms
--- 10.1.1.254 ping statistics ---
5 packet(s) transmitted
5 packet(s) received
0.00% packet loss
round-trip min/avg/max = 31/37/47 ms
PC>
PC>arp -a
Internet Address Physical Address Type
10.1.1.254 00-E0-FC-8D-36-F0 dynamic
PC>
查看路由器的ARP表
[R1]disp arp all
IP ADDRESS MAC ADDRESS EXPIRE(M) TYPE INTERFACE VPN-INSTANCE VLAN/CEVLAN PVC
------------------------------------------------------------------------------
10.1.1.254 00e0-fc8d-36f0 I - GE0/0/1
10.1.1.1 5489-981a-697e 19 D-0 GE0/0/1
10.1.2.254 00e0-fc8d-36f1 I - GE0/0/2
------------------------------------------------------------------------------
Total:3 Dynamic:1 Static:0 Interface:2
[R1]
可以观察到，上述出现在PC和R1里面的条目都是动态生成的，如果一段时间之后没有更新，便会从上述ARP表中删除。
配置静态ARP
ARP协议的工作行为往往被攻击者利用。如果主机对网关R1进行ARP攻击，向网关R1通告含错误影像的ARP通告，导致网关路由器上使用不正确的动态ARP映射条目，会造成其他主机无法与网关正常通信。
模拟ARP攻击
使用命令假设路由器是通过一个ARP攻击报文获得的映射条目
[R1]arp static 10.1.1.1 5489-981a-697d
[R1]dis arp all
IP ADDRESS MAC ADDRESS EXPIRE(M) TYPE INTERFACE VPN-INSTANCE VLAN/CEVLAN PVC
------------------------------------------------------------------------------
10.1.1.254 00e0-fc8d-36f0 I - GE0/0/1
10.1.2.254 00e0-fc8d-36f1 I - GE0/0/2
10.1.1.1 5489-981a-697d S--
------------------------------------------------------------------------------
Total:3 Dynamic:0 Static:1 Interface:2
[R1]
[R1]ping 10.1.1.1
PING 10.1.1.1: 56 data bytes, press CTRL_C to break
Request time out
Request time out
Request time out
Request time out
Request time out
--- 10.1.1.1 ping statistics ---
5 packet(s) transmitted
0 packet(s) received
100.00% packet loss
可以观察到，PC-1与网关之间无法通信
公司网络中出现ARP攻击的情况是比较常见的，防御的方法之一是在ARP表中手工添加ARP映射。此种方法的有点是简单易操作，不足之处是工作量大。
配置Proxy ARP
默认情况下，路由器的ARP代理功能是关闭的。
查看PC2和PC3之间的连接情况
PC>ping 10.1.2.3
Ping 10.1.2.3: 32 data bytes, Press Ctrl_C to break
From 10.1.1.2: Destination host unreachable
From 10.1.1.2: Destination host unreachable
From 10.1.1.2: Destination host unreachable
From 10.1.1.2: Destination host unreachable
From 10.1.1.2: Destination host unreachable
--- 10.1.2.3 ping statistics ---
5 packet(s) transmitted
0 packet(s) received
100.00% packet loss
可以观察到，PC-2和PC-3无法连通
但R1如果开启ARP代理之后，能否解决这个问题？
[R1]int g0/0/1
[R1-GigabitEthernet0/0/1]arp-proxy enable
配置完成后，测试PC2和PC3之间的连通情况
PC>ping 10.1.2.3
Ping 10.1.2.3: 32 data bytes, Press Ctrl_C to break
From 10.1.2.3: bytes=32 seq=1 ttl=127 time=78 ms
From 10.1.2.3: bytes=32 seq=2 ttl=127 time=47 ms
From 10.1.2.3: bytes=32 seq=3 ttl=127 time=62 ms
From 10.1.2.3: bytes=32 seq=4 ttl=127 time=78 ms
From 10.1.2.3: bytes=32 seq=5 ttl=127 time=63 ms
--- 10.1.2.3 ping statistics ---
5 packet(s) transmitted
5 packet(s) received
0.00% packet loss
round-trip min/avg/max = 47/65/78 ms
可以观察到，通信正常。但是PC-2的ARP表PC-3的MAC地址并非是PC-3的MAC地址，而是网关R1的GE0/0/1接口的MAC地址。
在PC-2上查看ARP表
PC>arp -a
Internet Address Physical Address Type
10.1.1.254 00-E0-FC-51-64-23 dynamic
10.1.2.3 00-E0-FC-51-64-23 dynamic
开启ARP代理后，PC-2访问PC-3的工作过程如下：
R1的接口GE0/0/1开启了ARP代理后，收到PC-2的ARP广播请求报文后，R1根据ARP请求中的目标IP地址10.1.2.3查看自身的路由表中是否有对应的目标网络，R1的GE0/0/2接口就是10.1.2.0/24网络，所以R1直接把自身的GE0/0/1接口的MAC地址通过ARP响应返回给PC-2，PC-2接收到此ARP响应后使用该MAC作为目标硬件地址发送报文给R1，R1收到后再把报文转发给PC-3。
同理，PC-3要能访问R1连接的其他广播域的PC，需要在R1的GE0/0/2接口上开启ARP代理功能。
