空洞卷积

空洞卷积

# 在原始卷积核的每两个元素之间插入 d − 1个空洞
# 膨胀的卷积核尺寸 = 膨胀系数 * (原始卷积核尺寸 - 1) + 1
# 也可以写成 m + (m − 1) × (d − 1) 二者是相等的
# m为原始卷积核尺寸  d为膨胀系数

# 首先由于卷积的操作特性，卷积核尺寸是奇数，则原始卷积核尺寸减一为偶数。
# 那么，在上述公式中，膨胀系数*偶数-1为奇数，保证了膨胀的卷积核尺寸为奇数。
# 其次，笔者认为，卷积核的膨胀系数刻画了卷积核高和宽方向的扩张倍数，可将上述公式看作：
# 膨胀的卷积核尺寸 - 1 = 膨胀系数 * (原始卷积核尺寸 - 1)


# dilation_rate: 一个整数或 2 个整数的元组或列表， 指定膨胀卷积的膨胀率。
# 可以是一个整数，为所有空间维度指定相同的值。
# 当前，指定任何 dilation_rate 值 != 1 与 指定 stride 值 != 1 两者不兼容

1. 空洞卷积的优点：在不做池化损失信息的情况下，加大感受野，让每个卷积的输出都包含较大范围的信息。

   在图像需要全局信息，或者语音、文本需要较长序列信息的问题中，空洞卷积都能很好的应用。

2. 空洞卷积的缺点：

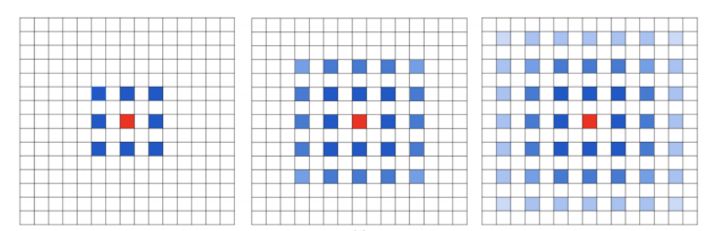

   • 网格效应(Gridding Effect )。如果仅仅多次叠加多个 dilation rate=2 的 3x3 的卷积核时，会发现：并不是所有的输入像素都得到计算，也就是卷积核不连续。

     这对于逐像素的预测任务来说，是致命的问题。


   • 长距离信息可能与任务无关。采用空洞卷积可能对大物体的分割有效果，但是对于小物体的分割可能没有好处。

     如何同时处理不同大小的物体，则是设计好空洞卷积网络的关键。

3. 为了解决空洞卷积的缺点，人们提出了一种混合空洞卷积的结构（Hybrid Dilated Convolution:HDC) 。

   该结构有三个特性：

   • 叠加的空洞卷积的dilation rate 不能有大于 1 的公约数。这是为了对抗网格效应。

     如：[2,4,6] 不是一个好的三层空洞卷积，因为会出现网格效应。

   • 将dilation rate 设计成锯齿状结构。这是为了同时满足小物体、大物体的分割要求。

     如[1,2,5,1,2,5] 的循环结构。

   • 最后一层的空洞卷积的dilation rate 最大，且dilation rate 小于等于卷积核的大小。

     这也是为了对抗网格效应。

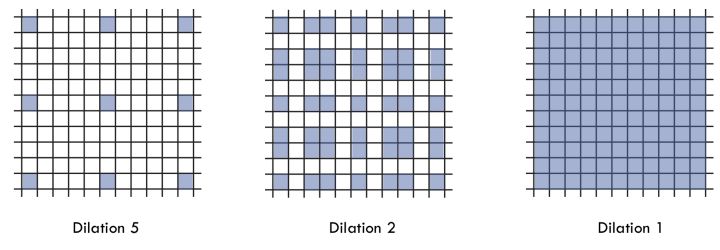

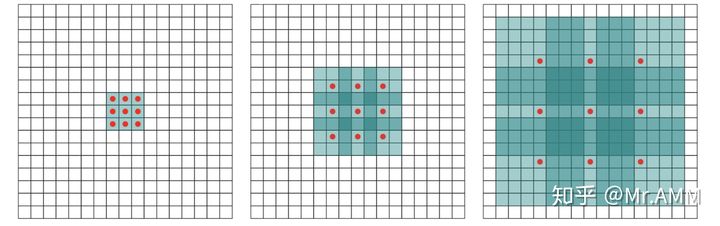

   下面是一组dilation rate 分别为[1,2,5] 的卷积核，卷积核的尺寸为3x3
