ospf与tunnel小实验

R4为公网，R1-R3建立全网拓扑，使用ospf协议私网可达

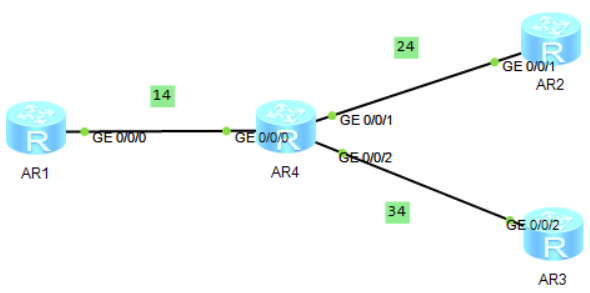

拓扑如下

R1-R4为14.1.1.0/24网段，R2-R4为24.1.1.0/24网段，R3-R4为34.1.1.0/24网段

R1换回为1.1.1.1，R2换回为2.2.2.2，R3换回为3.3.3.3，R4换回为4.4.4.4

一、配置私公网IP

二、R1-R3构建MGRE网络，每个占点即使中心也是分支

R1：使用静态配置nhrp邻居

interface Tunnel0/0/0
 ip address 10.1.1.1 255.255.255.0
 tunnel-protocol gre p2mp
 source 14.1.1.1
 ospf network-type broadcast
 nhrp network-id 10
 nhrp entry 10.1.1.2 24.1.1.1 register
 nhrp entry 10.1.1.3 34.1.1.1 register

R2：使用静态配置nhrp邻居

interface Tunnel0/0/0
 ip address 10.1.1.2 255.255.255.0
 tunnel-protocol gre p2mp
 source 24.1.1.1
 ospf network-type broadcast
 nhrp network-id 10
 nhrp entry 10.1.1.3 34.1.1.1 register
 nhrp entry 10.1.1.1 14.1.1.1 register

R3：使用静态配置nhrp邻居

interface Tunnel0/0/0
 ip address 10.1.1.3 255.255.255.0
 tunnel-protocol gre p2mp
 source 34.1.1.1
 ospf network-type broadcast
 nhrp network-id 10
 nhrp entry 10.1.1.1 14.1.1.1 register
 nhrp entry 10.1.1.2 24.1.1.1 register

三、所有路由器都向R4指缺省（R2\R3以此类推）

ip route-static 0.0.0.0 0.0.0.0 14.1.1.2

四、使用ospf进行宣告（将tunnel也宣告进ospf）

R1

ospf 1 router-id 1.1.1.1
 area 0.0.0.0
  network 1.1.1.1 0.0.0.0
  network 10.1.1.1 0.0.0.0

R2

ospf 1 router-id 2.2.2.2
 area 0.0.0.0
  network 2.2.2.2 0.0.0.0
  network 10.1.1.2 0.0.0.0

R3

ospf 1 router-id 3.3.3.3
 area 0.0.0.0
  network 3.3.3.3 0.0.0.0
  network 10.1.1.3 0.0.0.0

内网全部可达
