1月15日

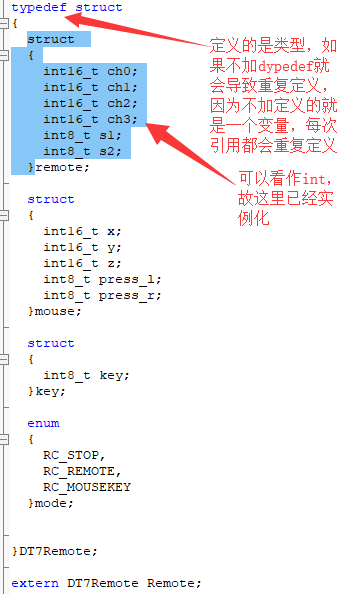

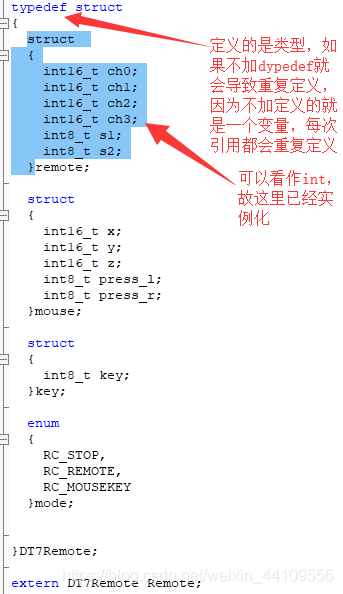

1.循环套结构体要在结构体中声明变量，所以最外部尽量使用typedef struct
1月17日
RM底盘控制
由于之前两天生病，就没有更新，但RM小车的底盘代码控制已经写完，所以今天我会将从头开始更新整个底盘控制的实现，包括说明书如何看，如何选择引脚，如何配置端口（等于系统的弄一遍），本次将会使用HAL库，以后后续将会将标准库代码补上(目前还太菜）
软件
- STM32CUBEMX5.01uvision5(主要用于引脚使能，常规配置）
- Keil uvision5（代码书写，修改，调试）
相关库
硬件及相关参数
https://store.dji.com/cn所有硬件都能在大疆商城找到
1. 本次使用的是四个RM M3508电机（相关的说明书可以去官方下载，这里只讨论引脚和接受发送，暂时用不到电机参数）最大电流15A。
2. 4个RM C620无刷电机调速器（这里就只指明具体需要的CAN通信协议，剩余的参数可以去RM官网下载相关手偶明书）
电调接受报文格式
用于向电调发送控制电调的电流输出，两个标识符（0x200和0x1FF）各自对应控制四个ID的电调。控制电流值范围-16348~ 0~16348,对应电调输出的转矩电流范围-20 ~ 0 ~ 20A。
标识符0x200 帧格式：DATA
帧类型：标准帧 DLC：8字节
| 数据域 | 内容 | 电调 ID |
|---|---|---|
| DATA [ 0 ] | 控制电流值高8位 | 1 |
| DATA [ 1 ] | 控制电流值低8位 | 1 |
| DATA [ 2 ] | 控制电流值高8位 | 2 |
| DATA [ 3 ] | 控制电流值低8位 | 2 |
| DATA [ 4 ] | 控制电流值高8位 | 3 |
| DATA [ 5 ] | 控制电流值低8位 | 3 |
| DATA [ 6 ] | 控制电流值高8位 | 4 |
| DATA [ 7 ] | 控制电流值低8位 | 4 |
标识符0x1FF 帧格式：DATA
帧类型：标准帧 DLC：8字节
| 数据域 | 内容 | 电调 ID |
|---|---|---|
| DATA [ 0 ] | 控制电流值高8位 | 5 |
| DATA [ 1 ] | 控制电流值低8位 | 5 |
| DATA [ 2 ] | 控制电流值高8位 | 6 |
| DATA [ 3 ] | 控制电流值低8位 | 6 |
| DATA [ 4 ] | 控制电流值高8位 | 7 |
| DATA [ 5 ] | 控制电流值低8位 | 7 |
| DATA [ 6 ] | 控制电流值高8位 | 8 |
| DATA [ 7 ] | 控制电流值低8位 | 8 |
电调反馈报文形式
电调向总线上发送反馈数据
标识符0x200 + 电调ID （如：ID为1，该标识符为0x201）
帧格式：DATA
帧类型：标准帧
DLC：8字节
| 数据域 | 内容 |
|---|---|
| DATA [ 0 ] | 转子机械角度高8位 |
| DATA [ 1 ] | 转子机械角度低8位 |
| DATA [ 2 ] | 转子转速高8位 |
| DATA [ 3 ] | 转子转速低8位 |
| DATA [ 4 ] | 实际转矩电流高8位 |
| DATA [ 5 ] | 实际转矩电流低8位 |
| DATA [ 6 ] | 电机温度 |
| DATA [ 7 ] | Null |
发送频率：1Khz
转子机械角度值范围：：0 ~ 8191（对应转子机械角度0~360）
3.RobotMaster 开发板A型 STM32F427IIHx
4.中心版
5.24v电压源
6.DJI NDJ6遥控器
7.DJI DR16遥控接收器

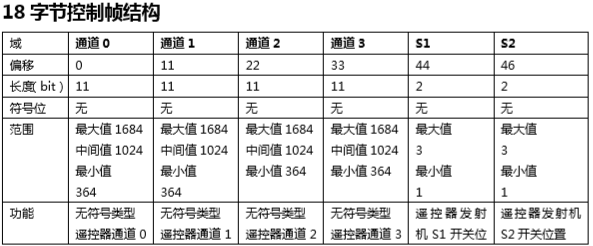

需要的信息如下

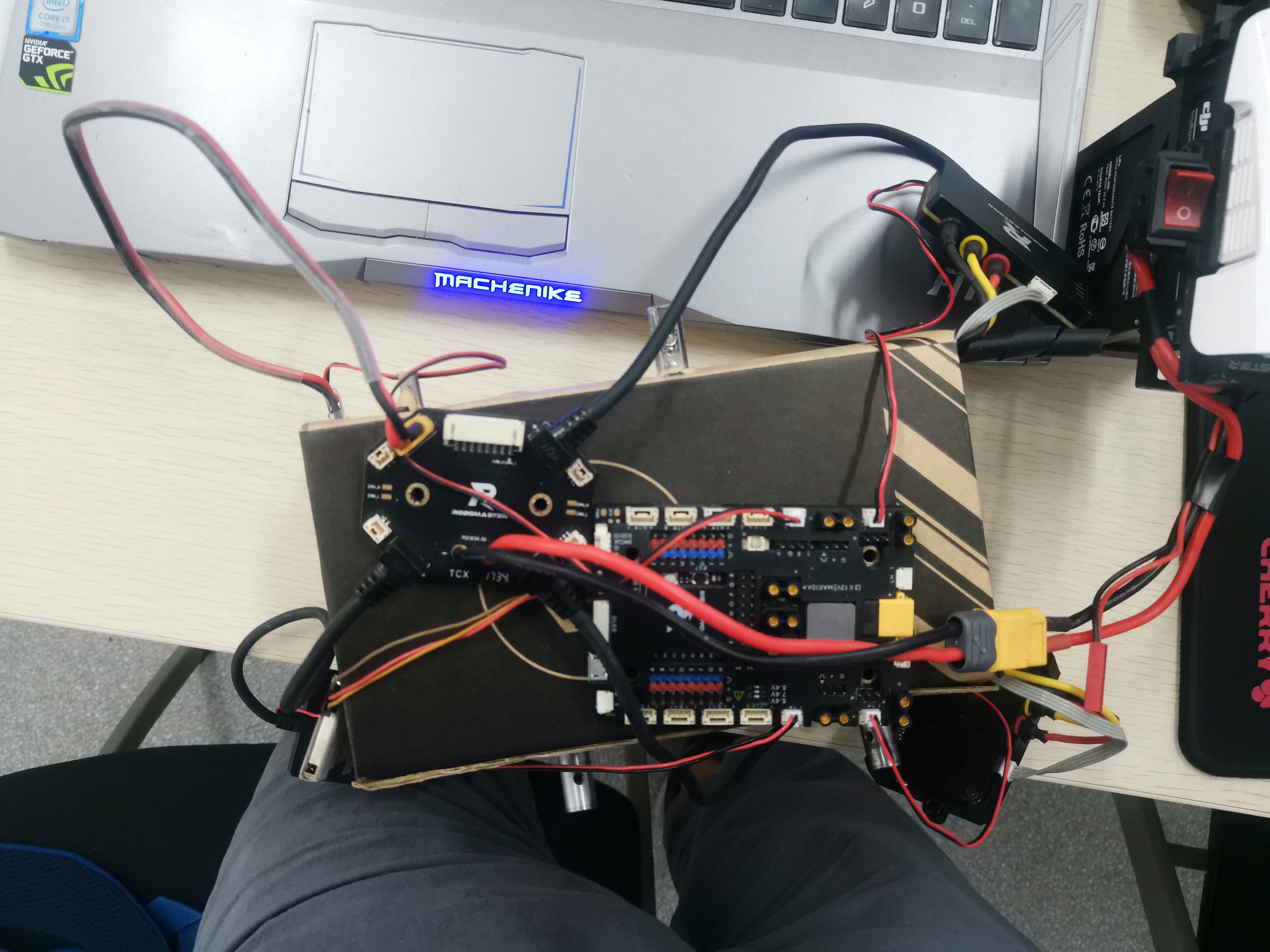

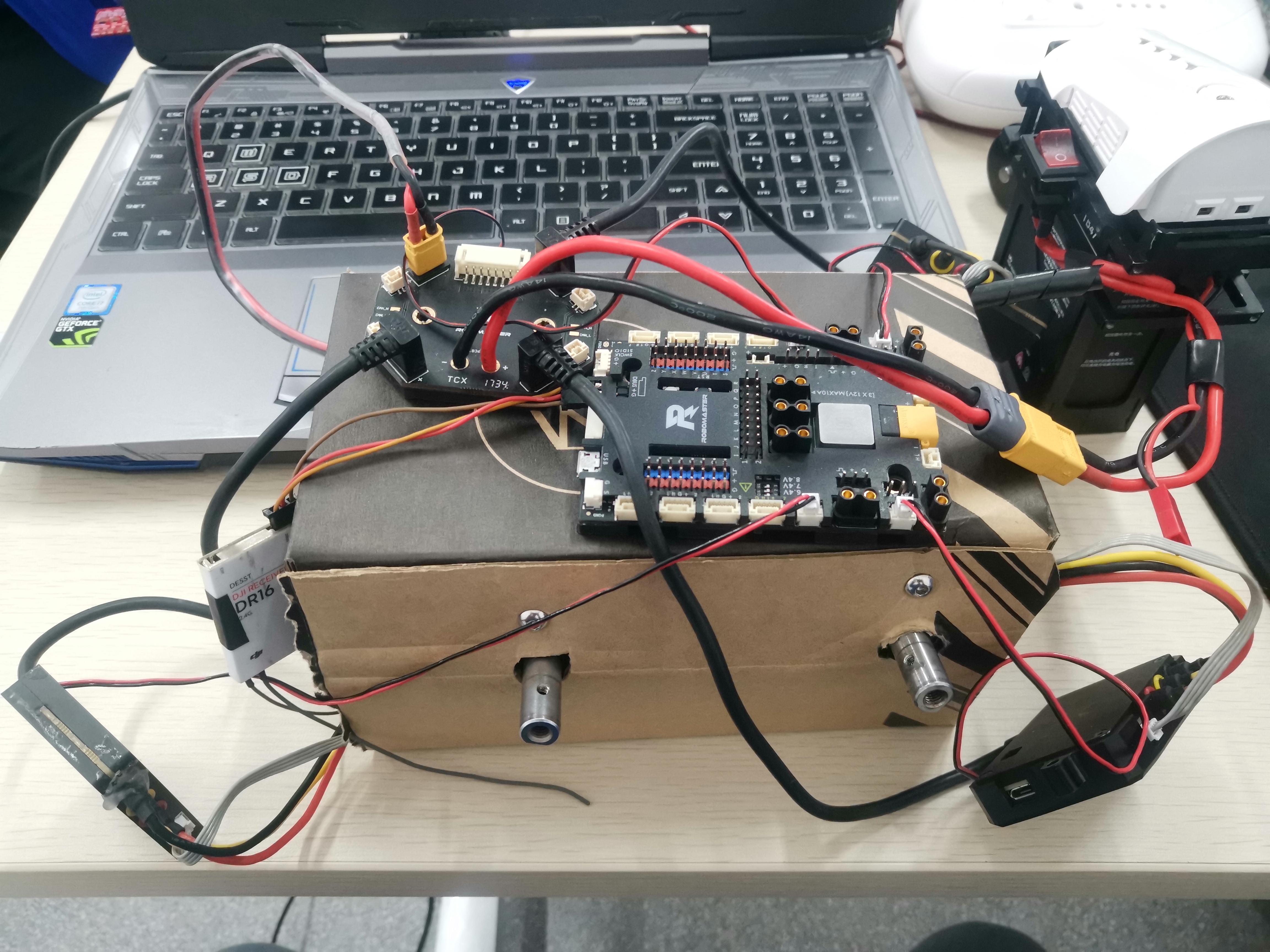

以上就是调底盘所用的所有硬件和参数，至于底盘，我就随便用了个纸箱搭了
ps.别小看这个，算上纸箱两三千
接下来就是实际操作
STM32CUBE配置部分
硬件连接关系比较简单，之后我会出个视频说明连接关系

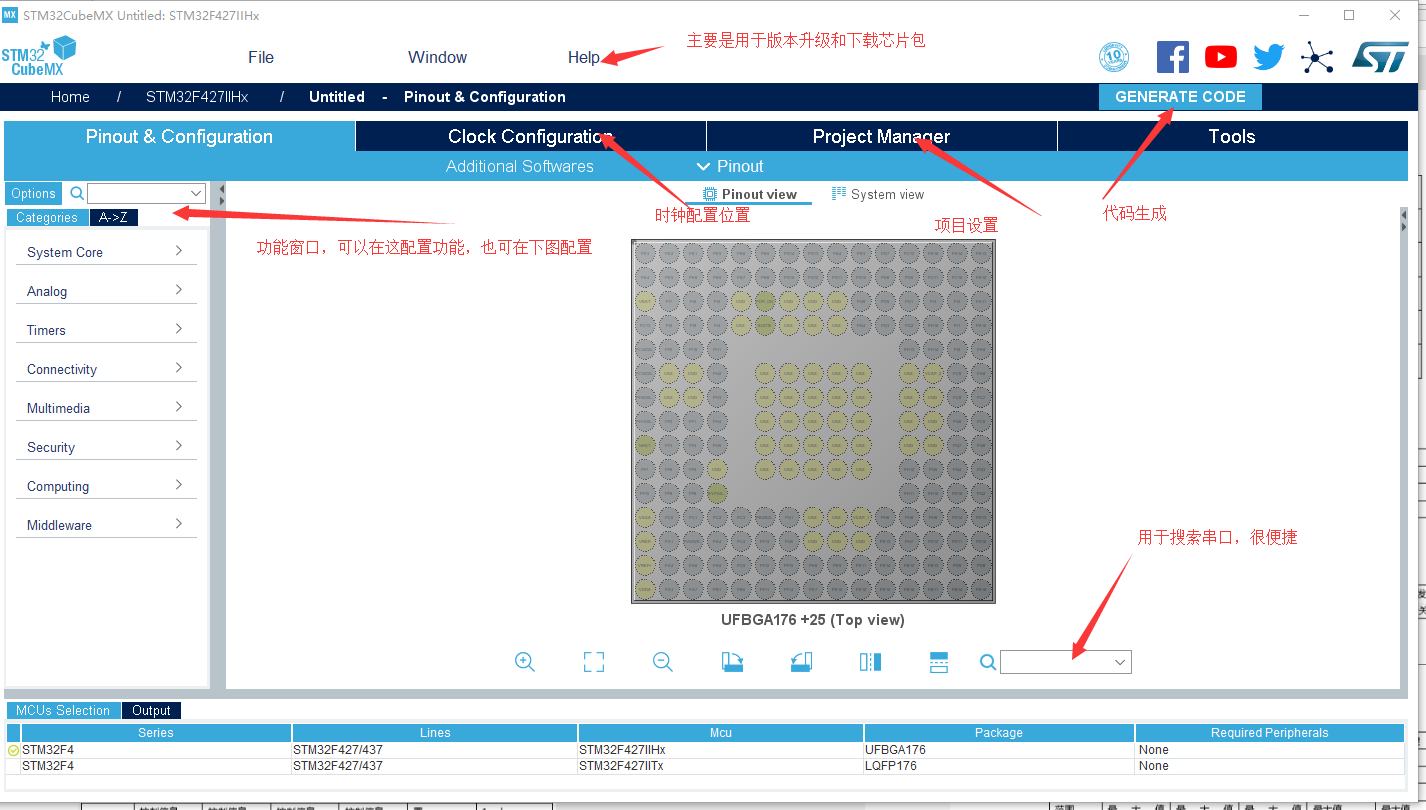

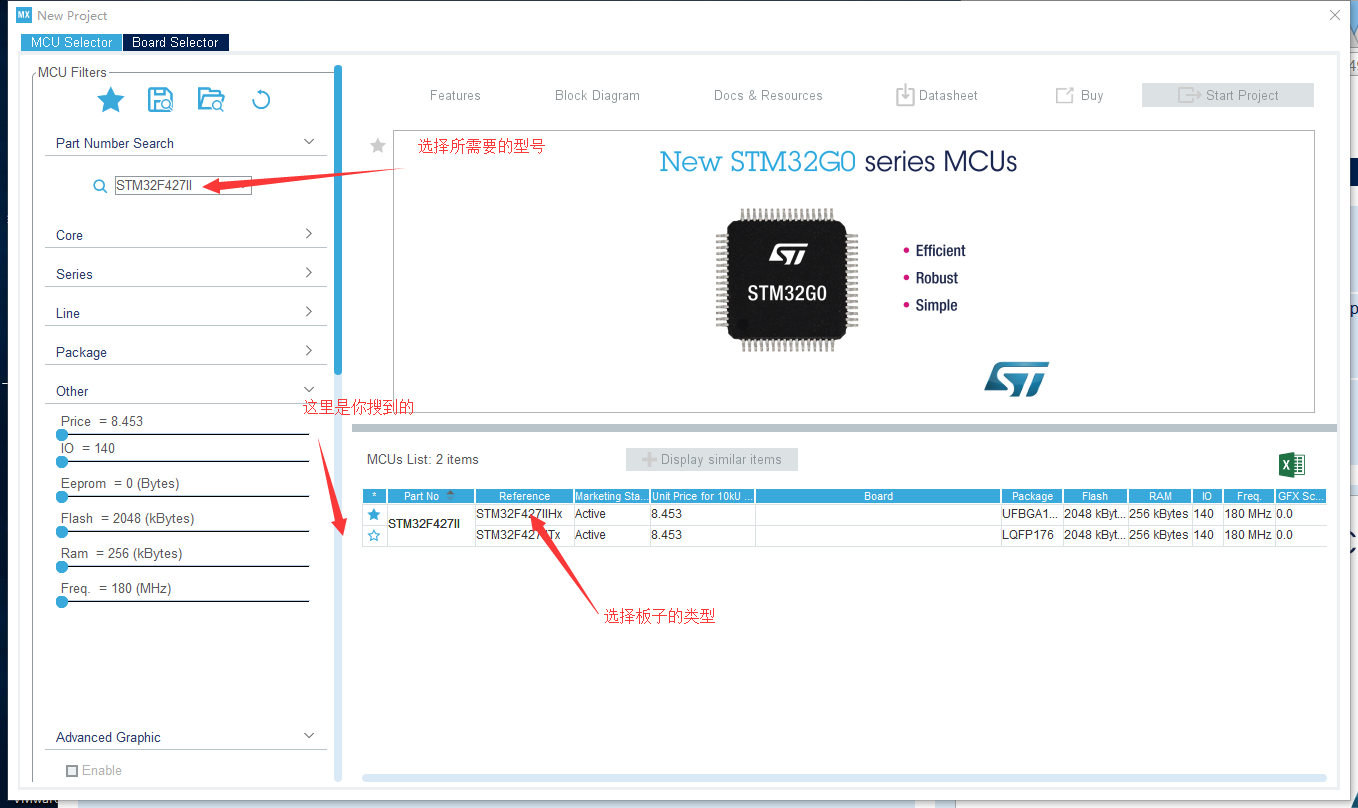

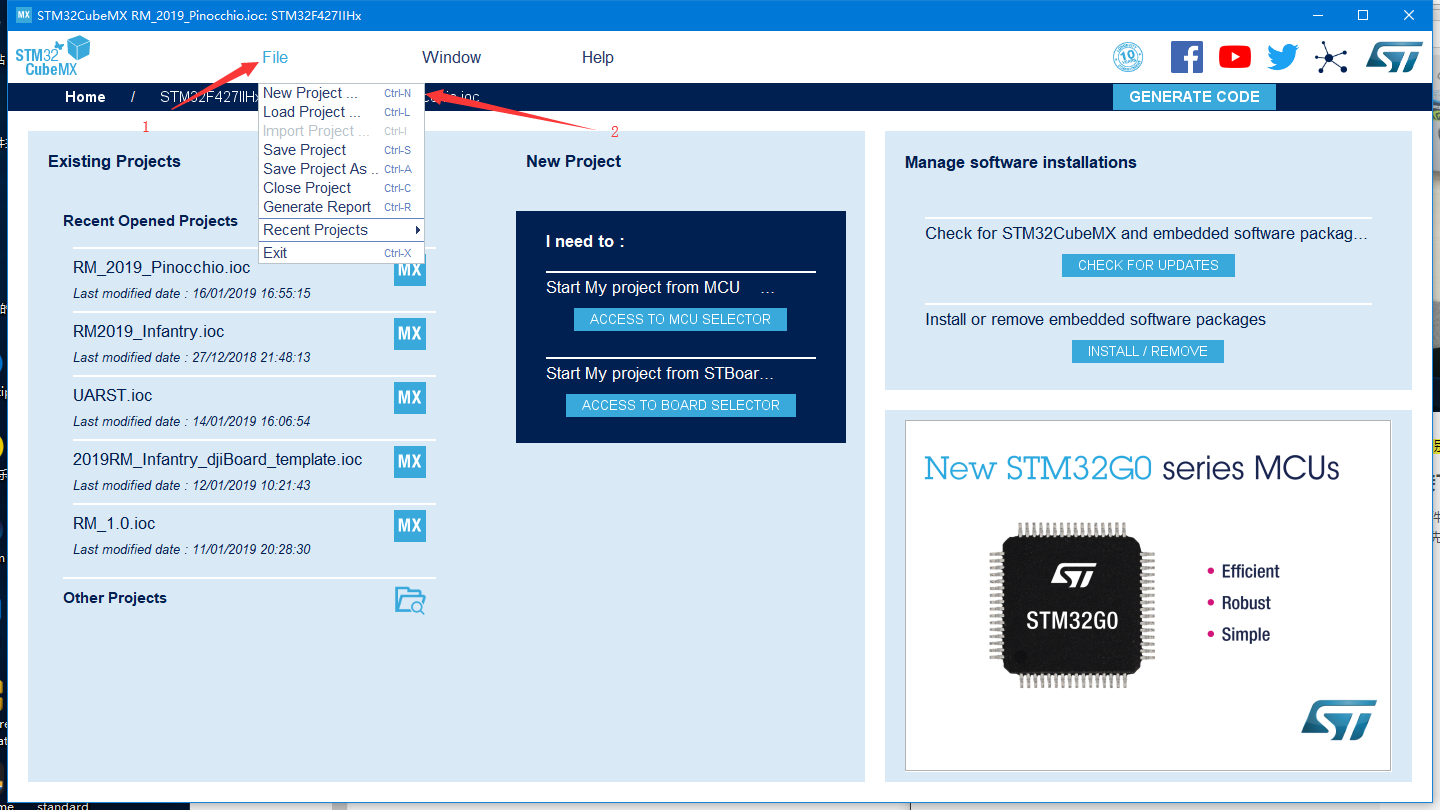

1.首先打开STM32CUBEMX，找到相对应的板子，
2.选择核心，这里因为我们的板子是STM32F427IIHx，所以如图选择

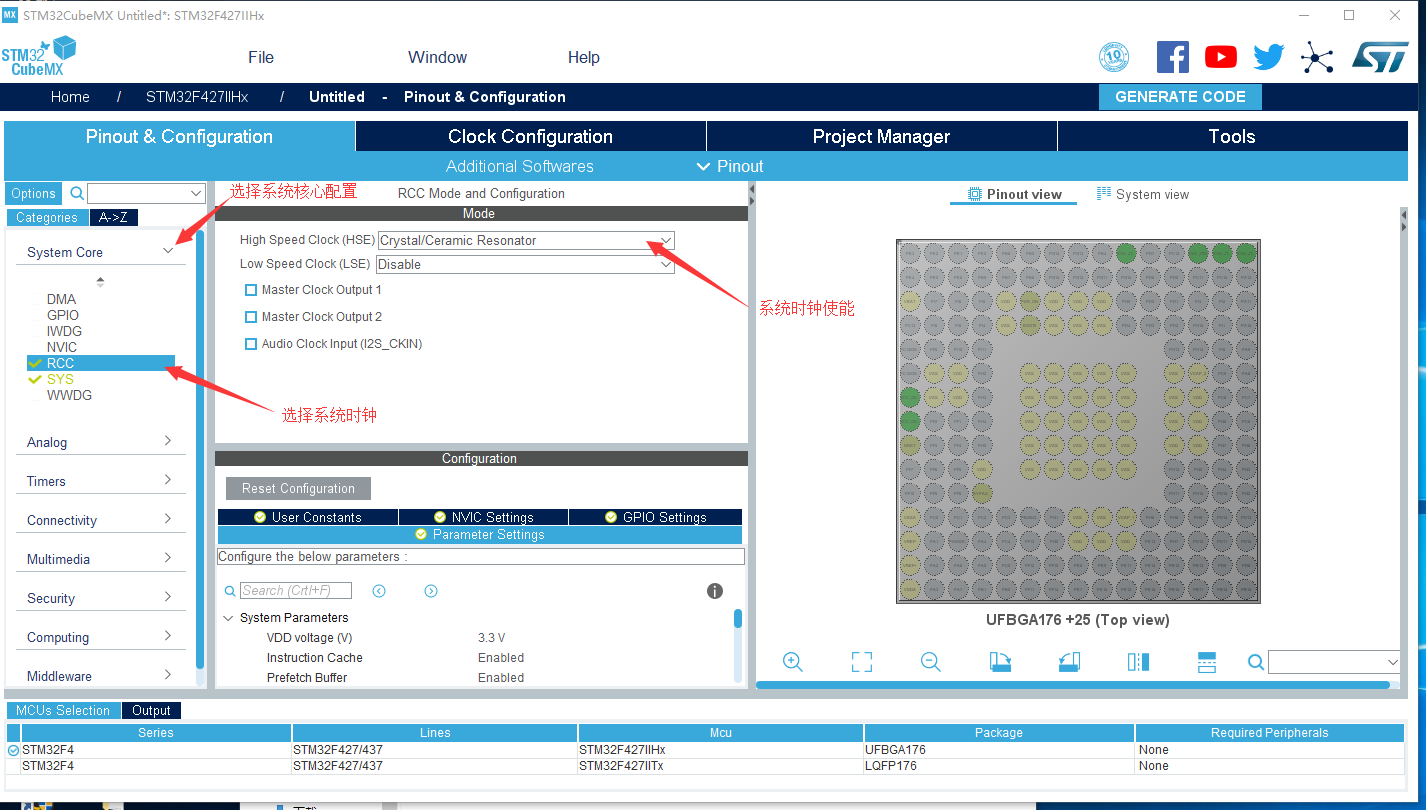

3.我们所使用的是系统时钟，所以在该处需要系统时钟使能，上面出现的单词在我的学习笔记1，2中我有大概的归纳过（其实就是将百度的定义复制总结了）

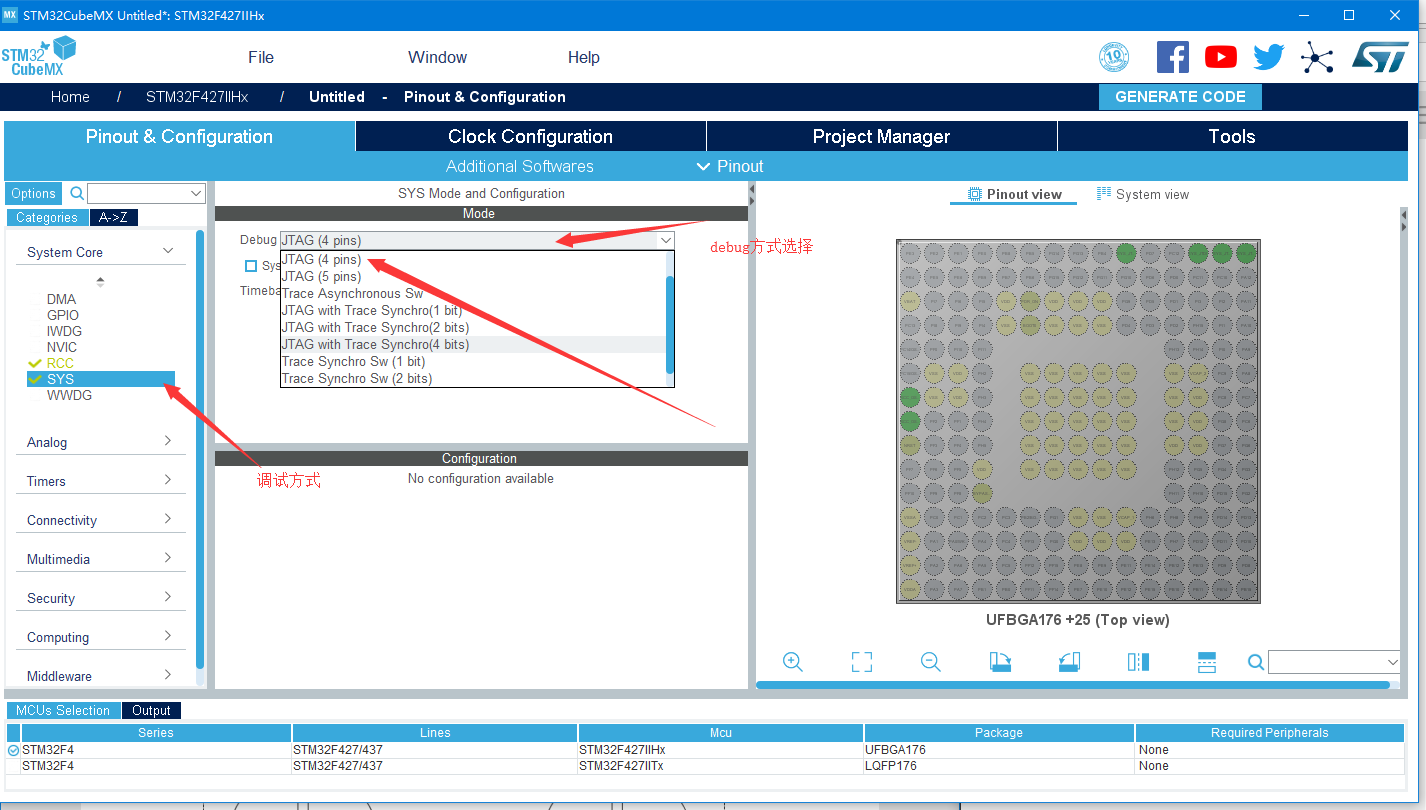

4.由于此处我们使用的是jtag，所以这里需要配置一下

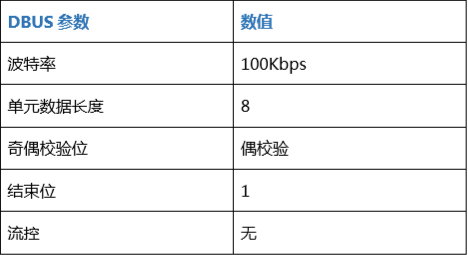

5.我们使用的遥控器型号接收器和主控板之间的通讯方式是DBUS但是

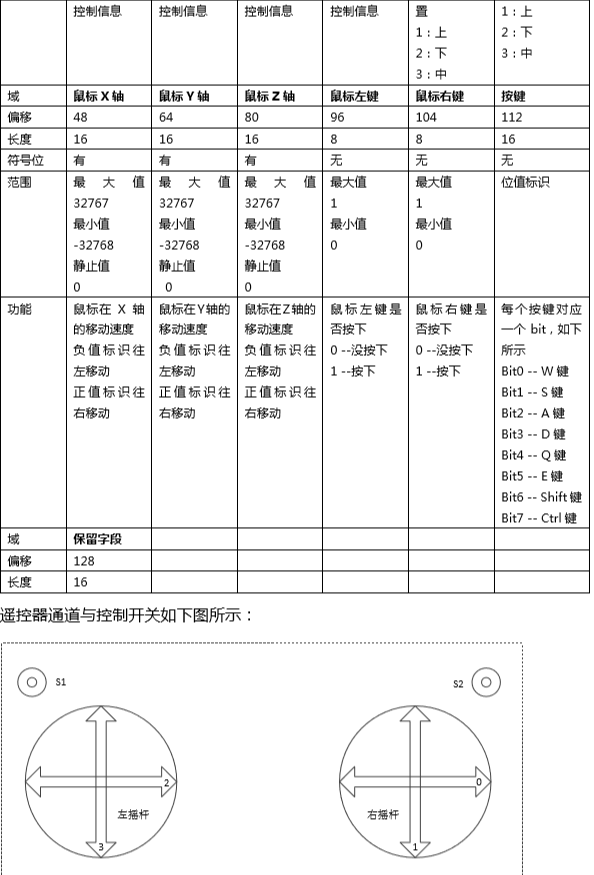

以上取自遥控器用户手册，所以这里不能单纯的选择一个串口

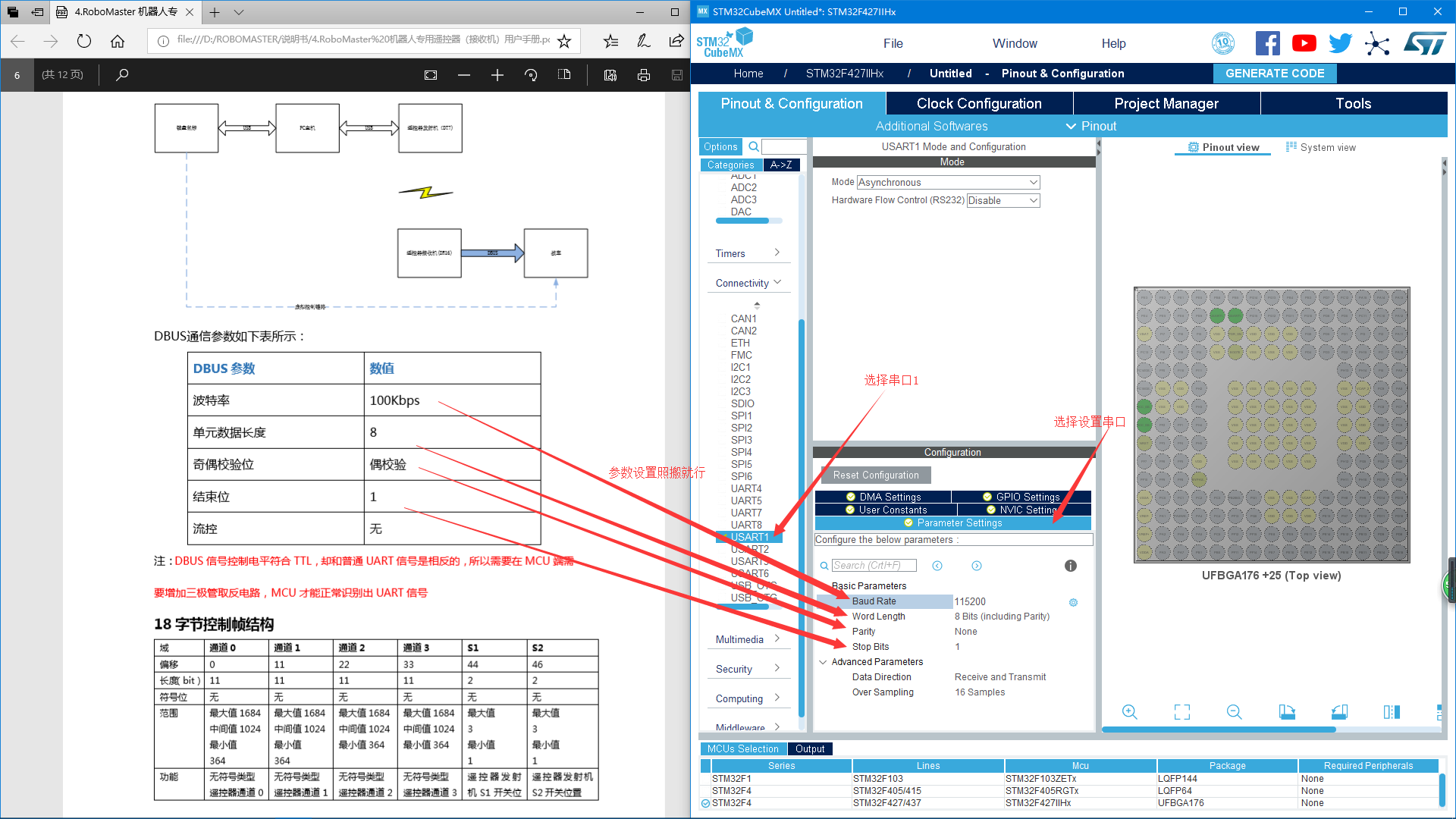

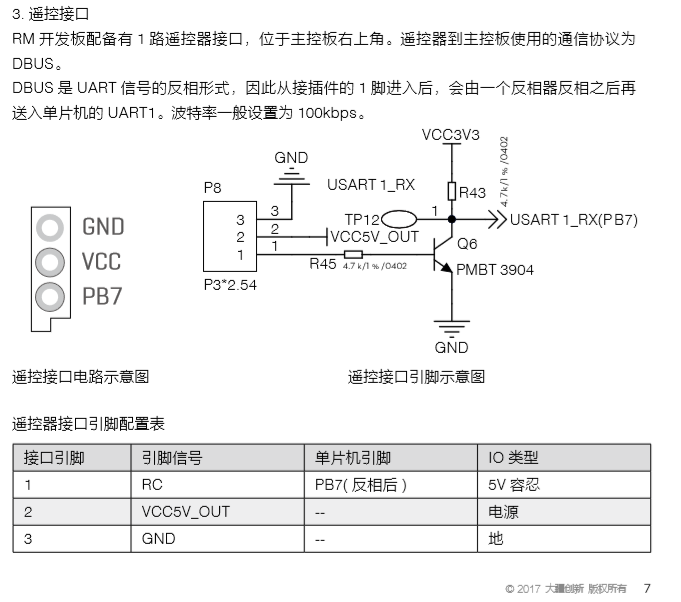

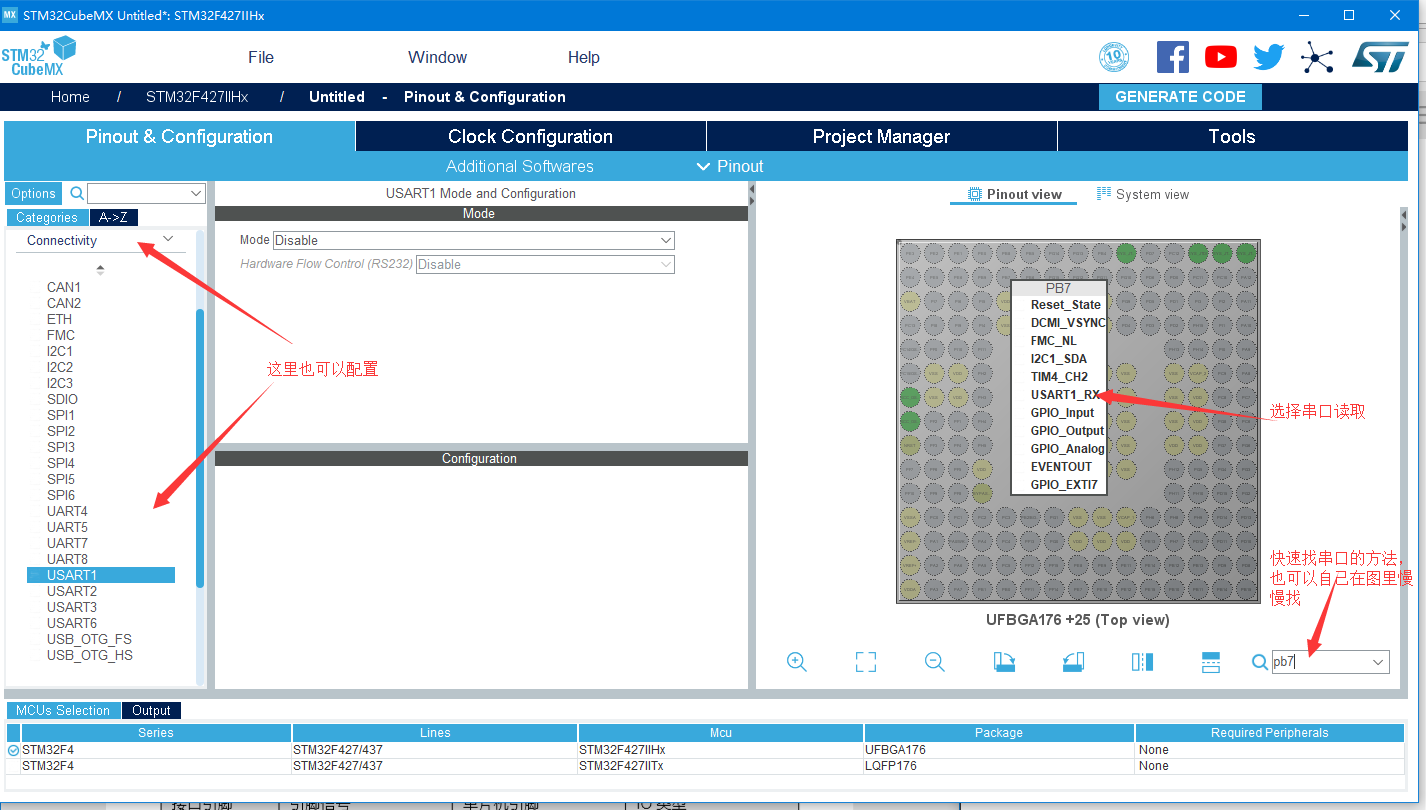

易见在RM开发板用户手册中已经明确说明了，故使能PB7,但是还要接着使能PB6,因为串口通讯需要些读取和发送，不过最简单的方法是在左窗口直接使能USART1，因为pb7，pb6对应的就是USART1.

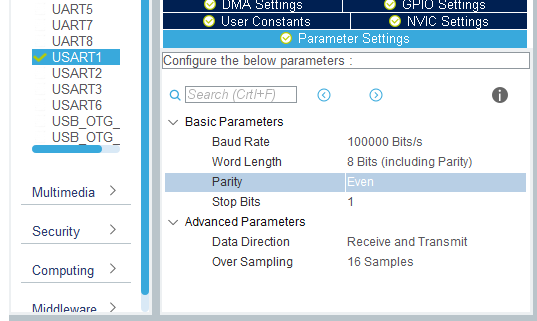

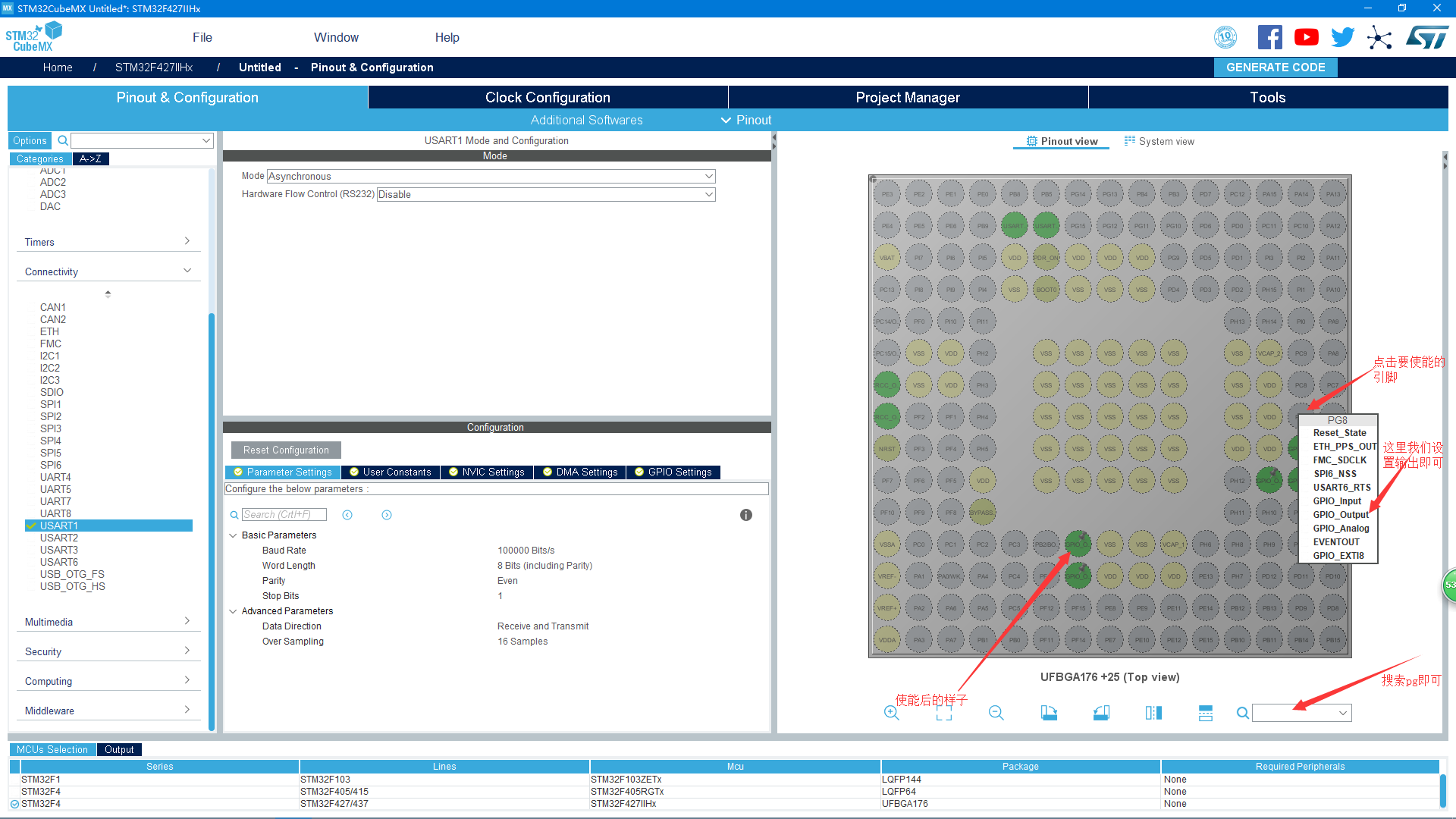

此时我们已经使能遥控器信息接收的引脚了，接下来就要具体的配置该引脚的相关信息
效果如图

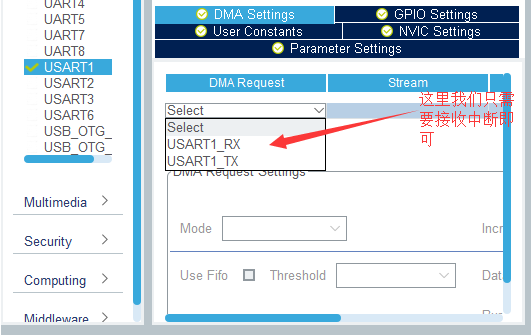

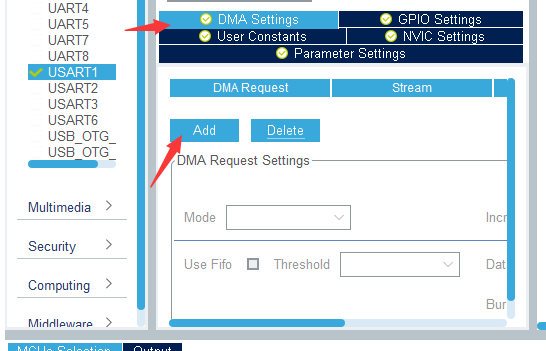

然后设置一个接收中断（就是收到信息时就执行你所选定的操作
此处选择NVIC Setting也行，这个也是中断，缺点是不如DMA快（应该把）
现在关于串口的我们就配置好了
6.接下来我们使能几个灯，以后调试用的（用法例如：处于遥控器模式八号灯就闪灯，停止模式就关闭，键盘鼠标控制就持续亮灯）

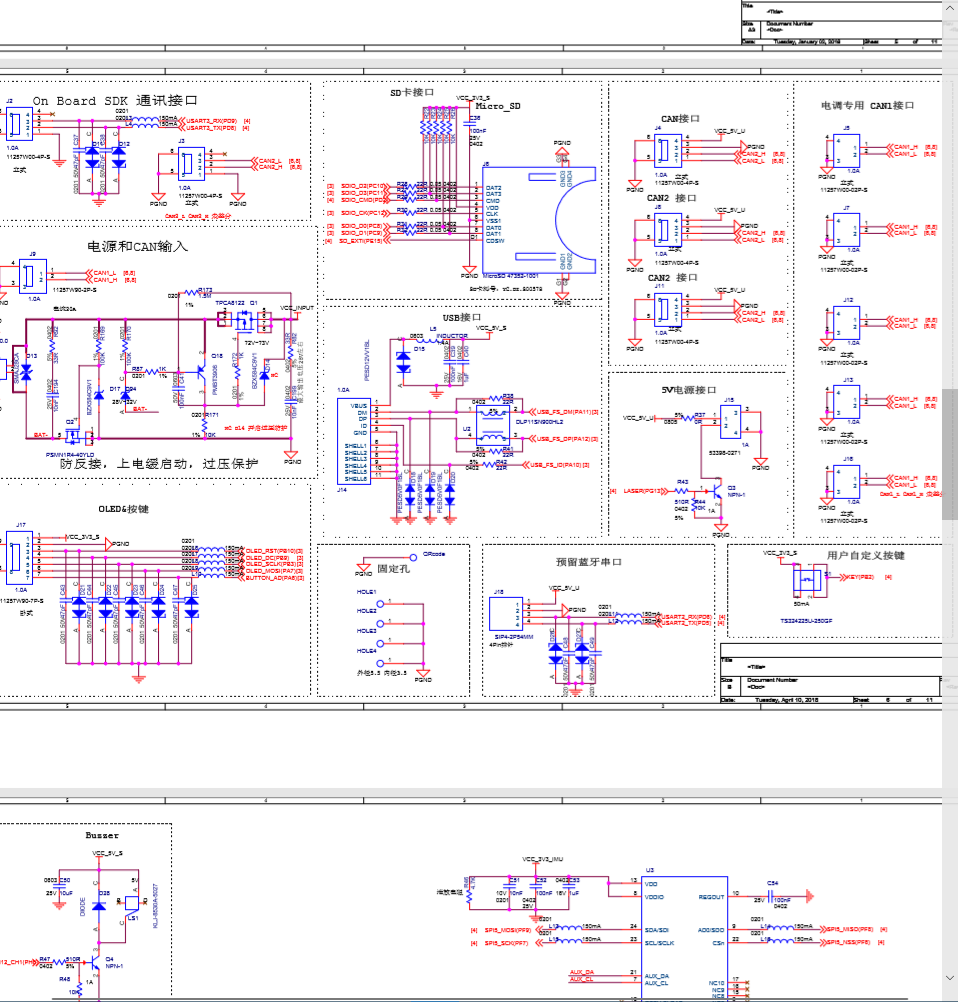

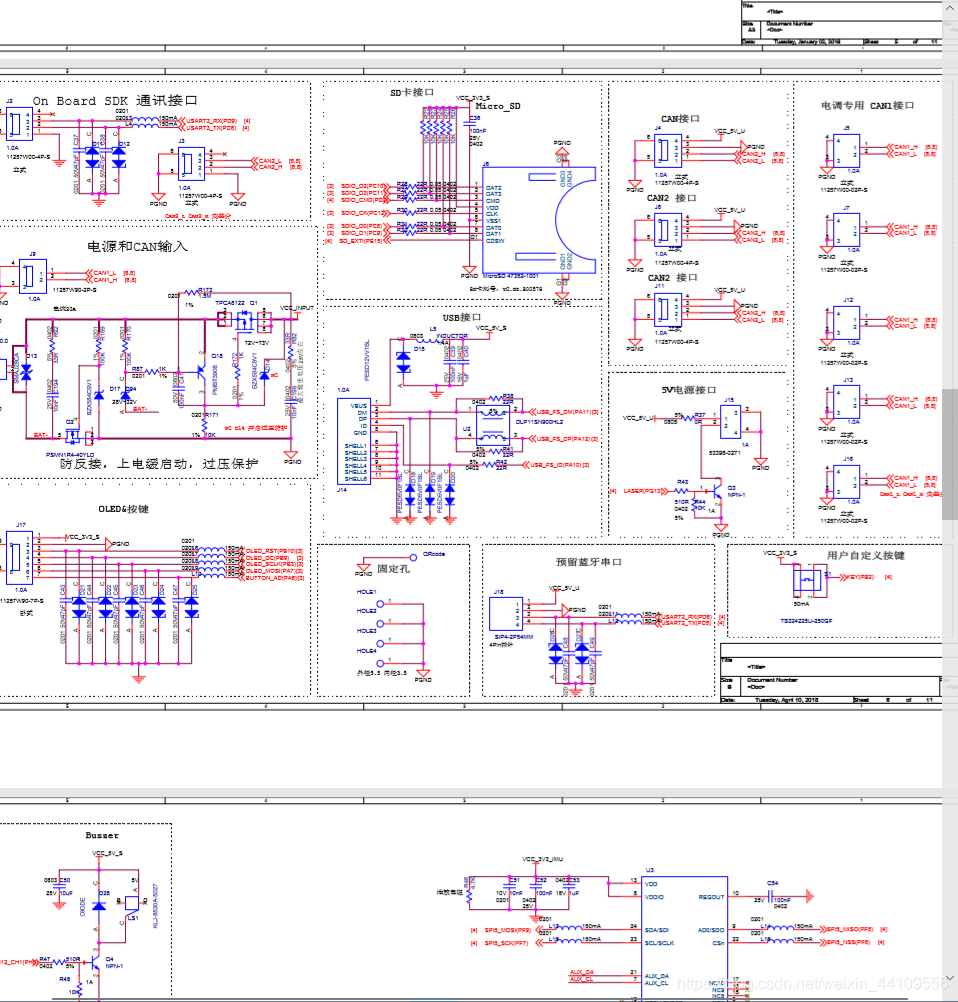

首先看一下这块板子的电路图

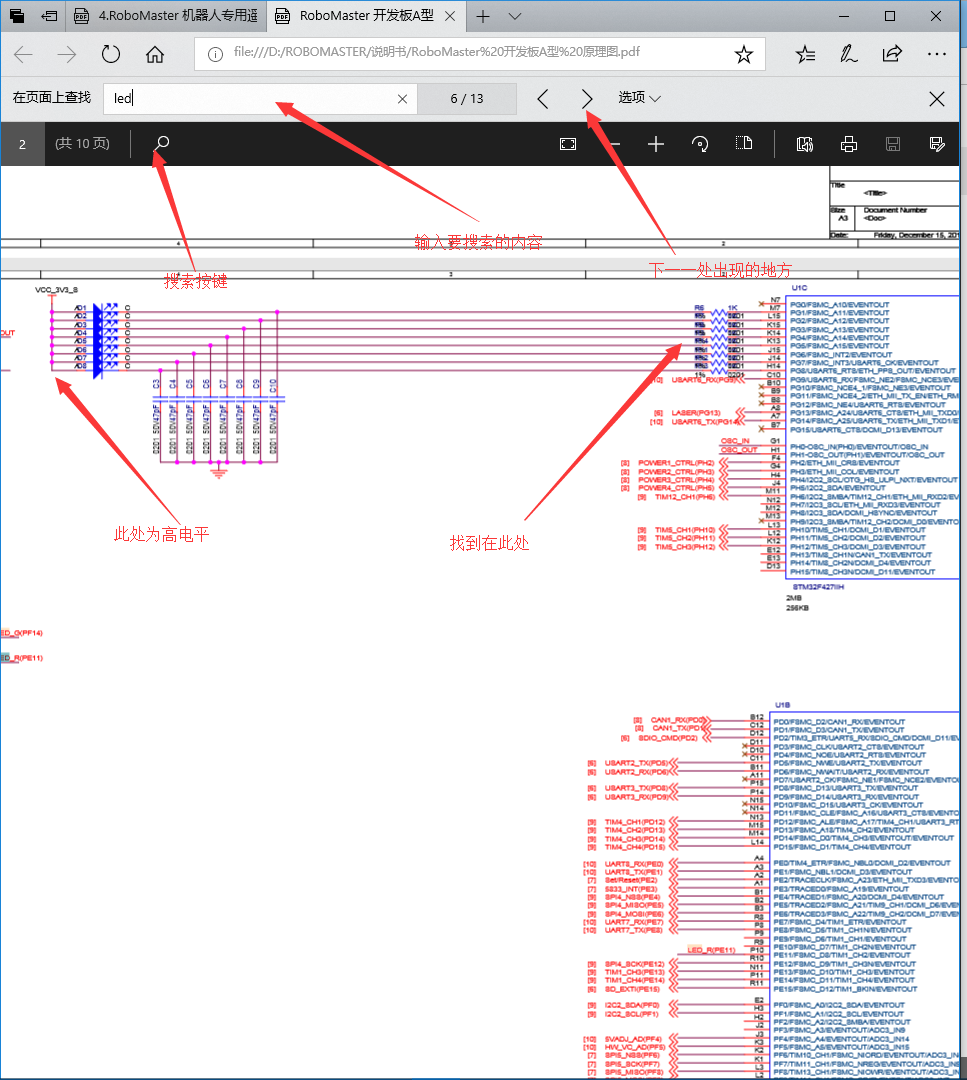

这块板子的电路图想要找到led灯有点困难，所以使用搜索

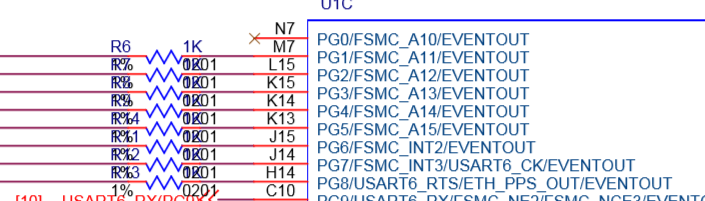

由于连接LED灯的非主板端为高电平，所以单主板输出为低电平时，led灯才会亮，现在我们局部放大看一下引脚（ctrl+鼠标滚轴）

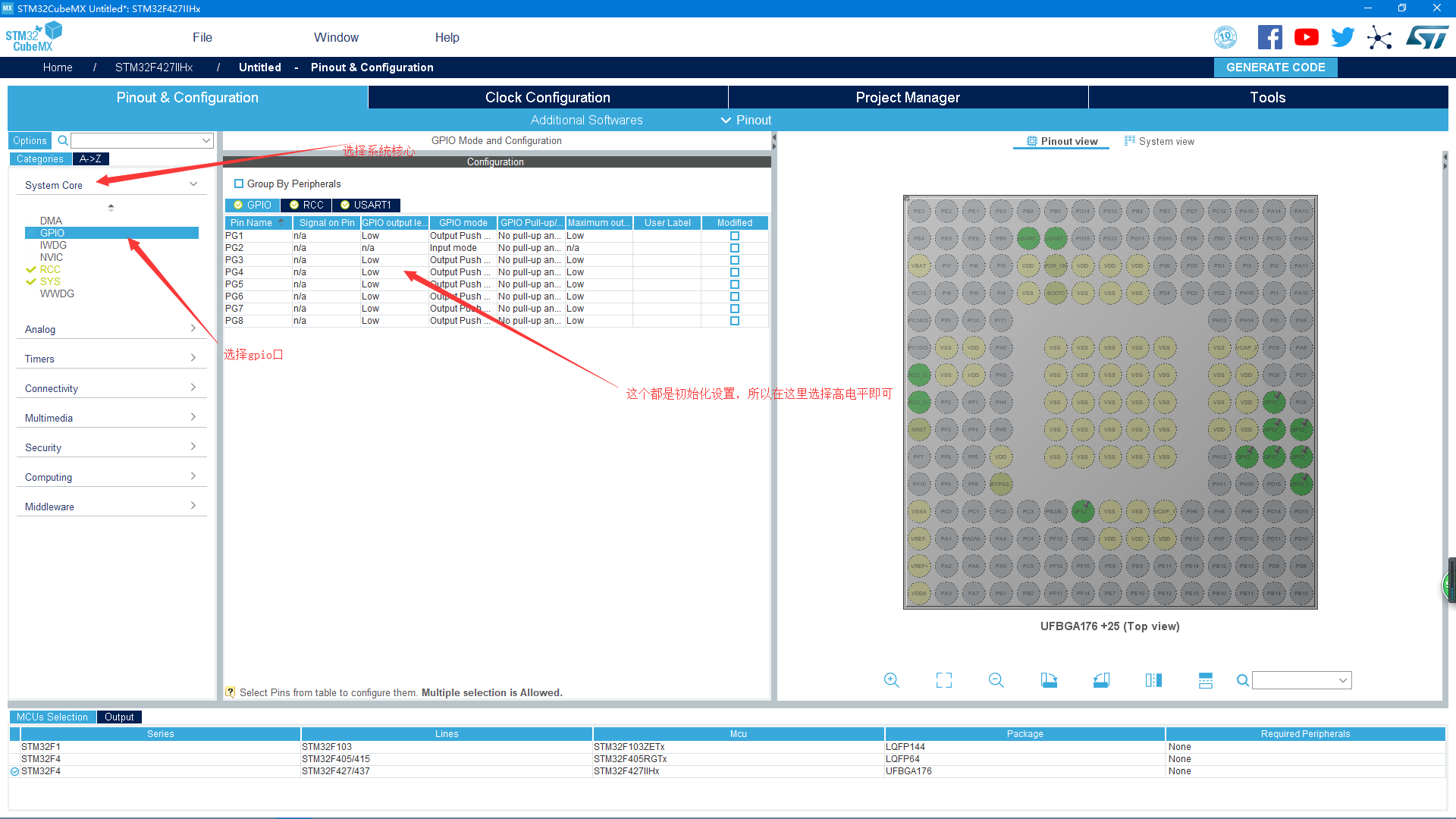

可见连接的为PG1 ~ PG8,所以现在要在cube中使能这些引脚，而且希望初始化是高电平状态（不亮状态）
此时我们led就配置完成了

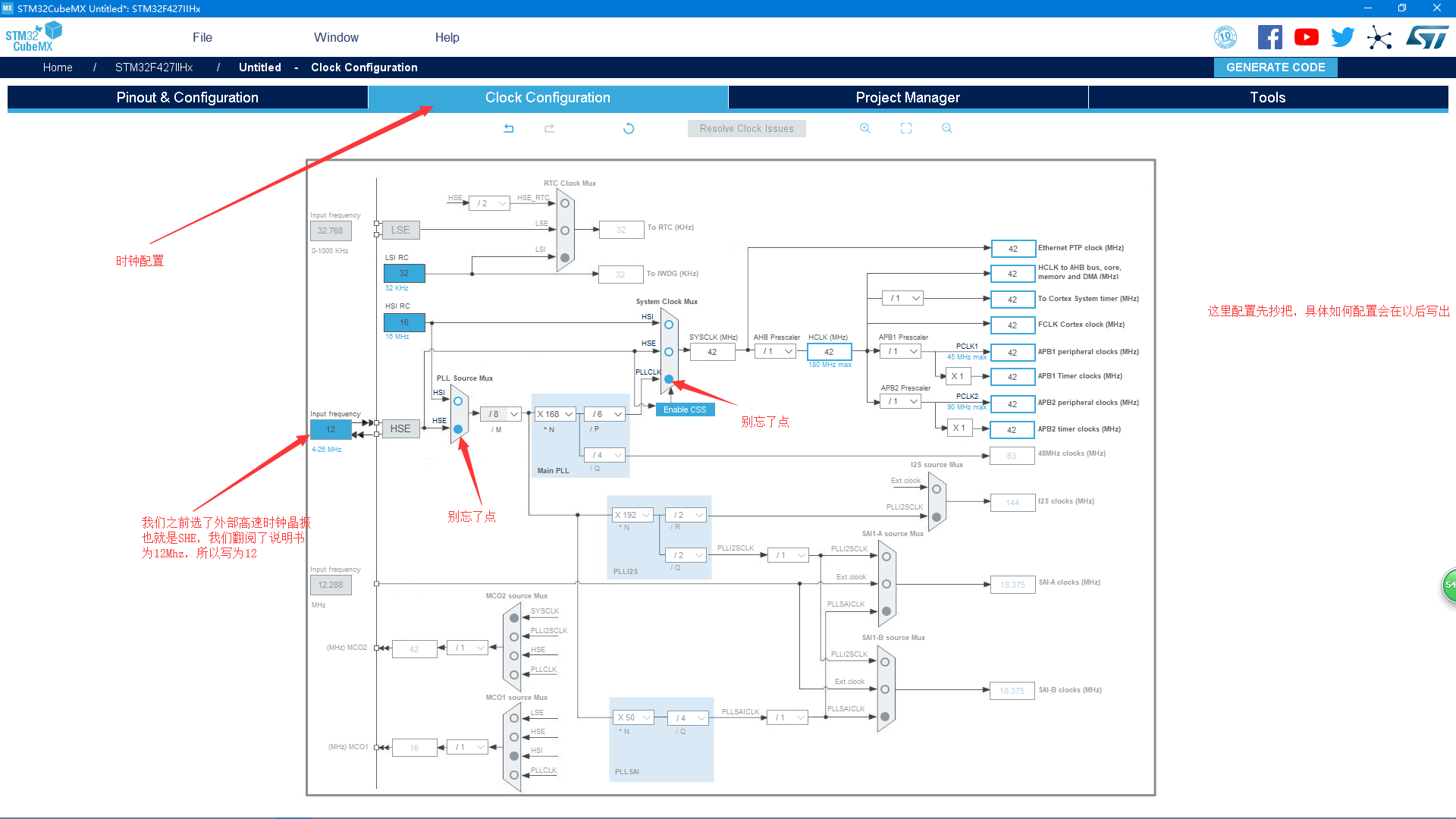

7.接下来就是配置时钟了（这时候不配置CAN通讯是因为can通讯中有地方数据取决于时钟中APB1，如果先配置CAN，时钟树比较难配置，我们先在板子的说明书上搜索MHZ

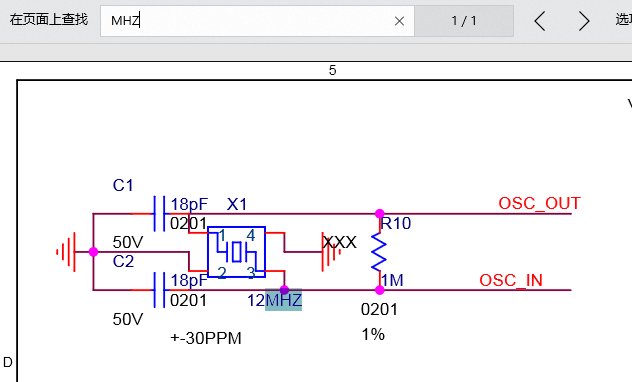

可以看出晶振为12MHZ，我们之前就配过时钟
8.然后就到了CAN通讯配置

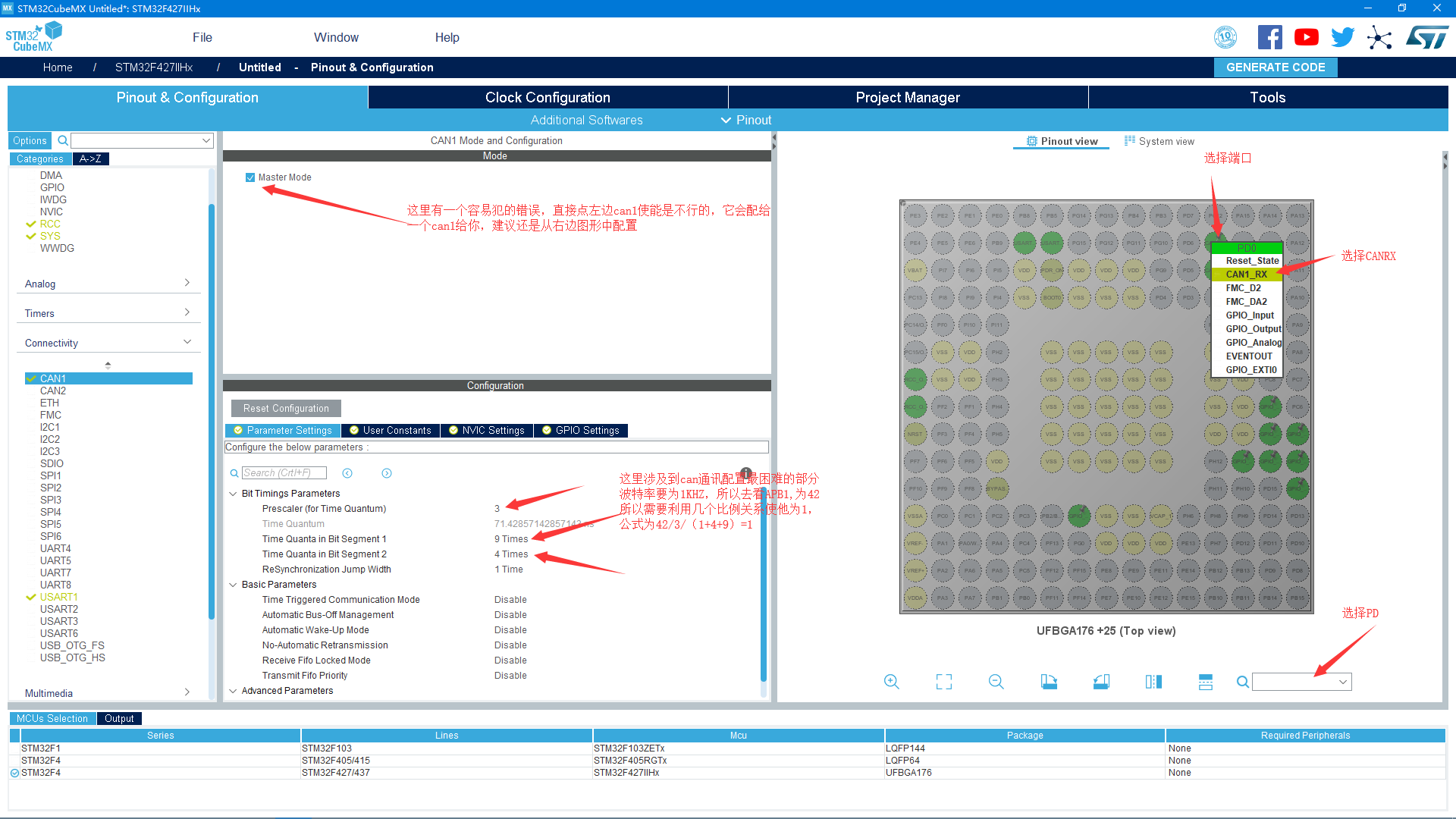

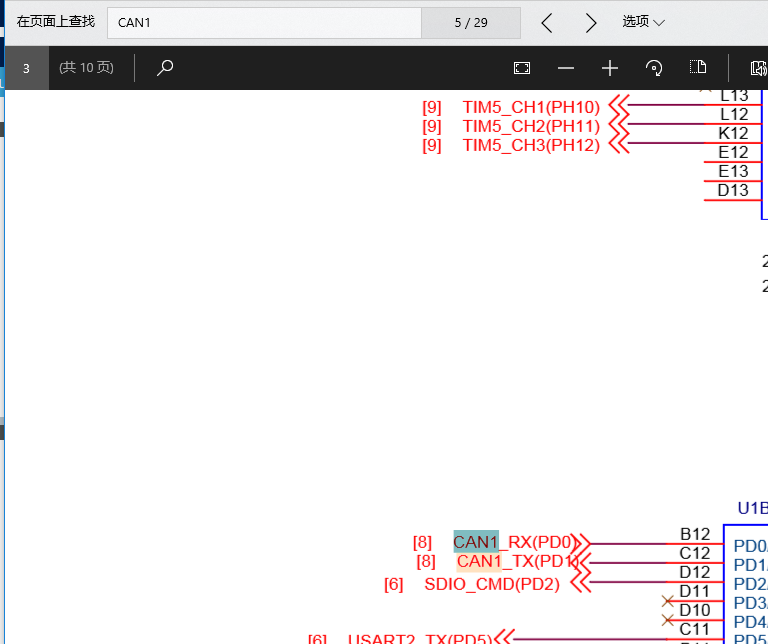

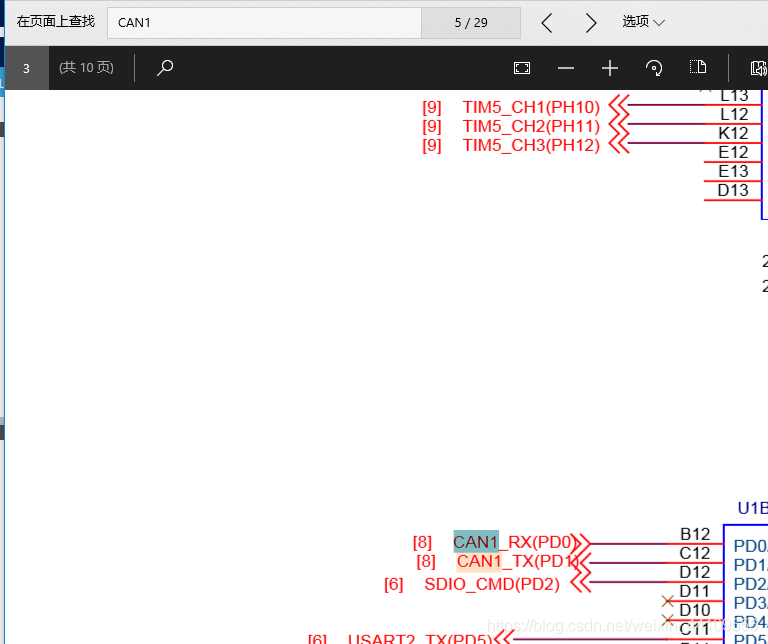

我们使用CAN1来作为电机的CAN通讯接口，说明书中为PD0，PD1为CAN通讯，这里寻找CAN1（期间会出现很多CAN1，但只有这个是可用的）

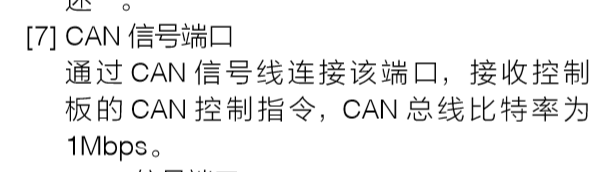

这里之所以为1Mbps是因为无刷电机调速器说明书中明确规定通讯比特率

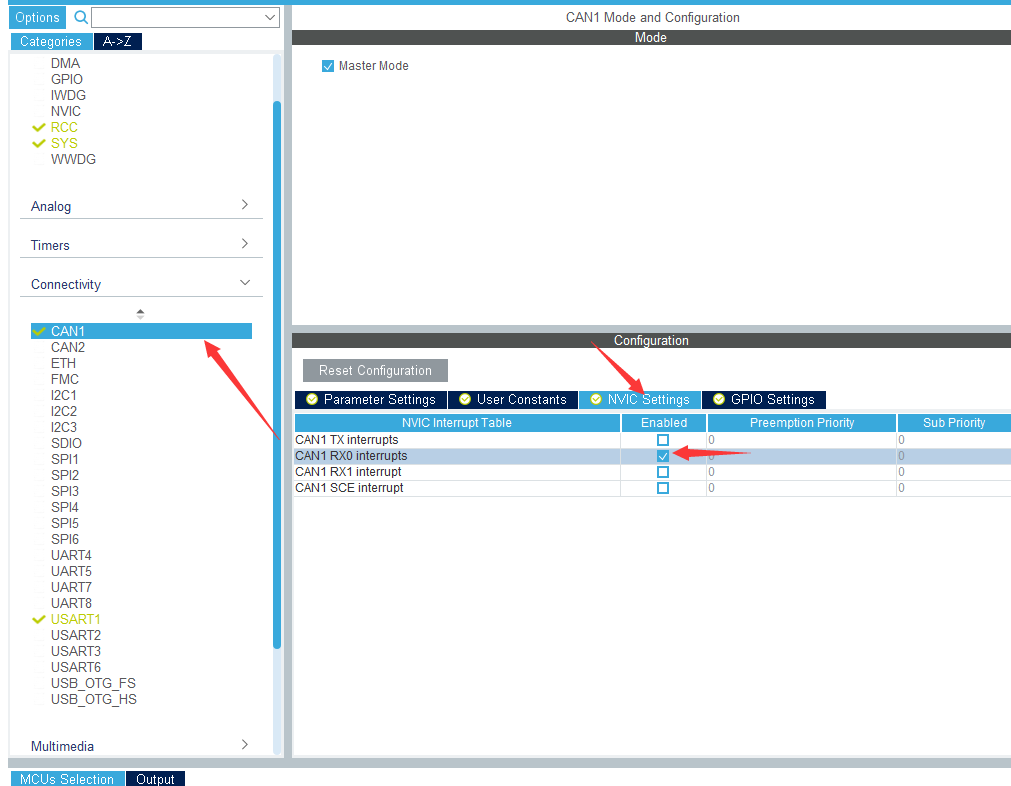

然后就到设置中断了
这里我们需要的是接受到数据的时候触发一次中段，因为我们希望接受到数据的时候就将数据存储下来，而存储操作是需要中断实现的。

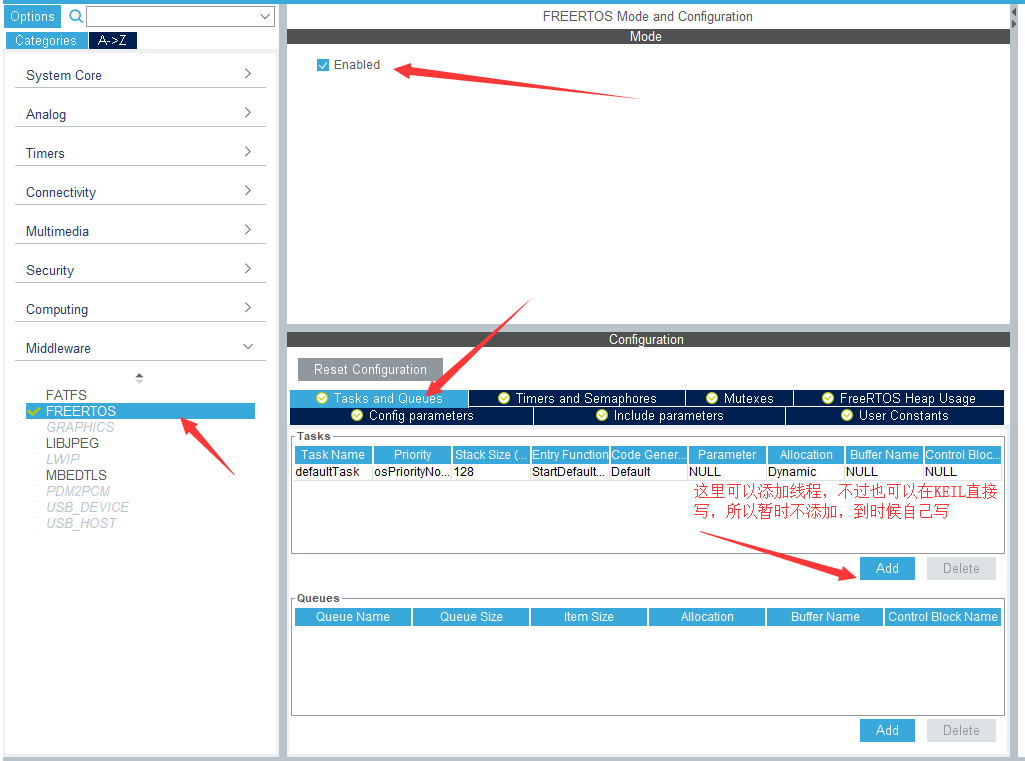

9.接下来我们还需要使能一个操作系统FREERTOS，因为里面的可以放入线程，比较方便（具体为什么以后会写到）
参数配置如上即可，其他不需要修改。
10.现在我们需要配置的基本都配置完了，底盘所需要的就这么多，最后就只用设置下名字等信息就行

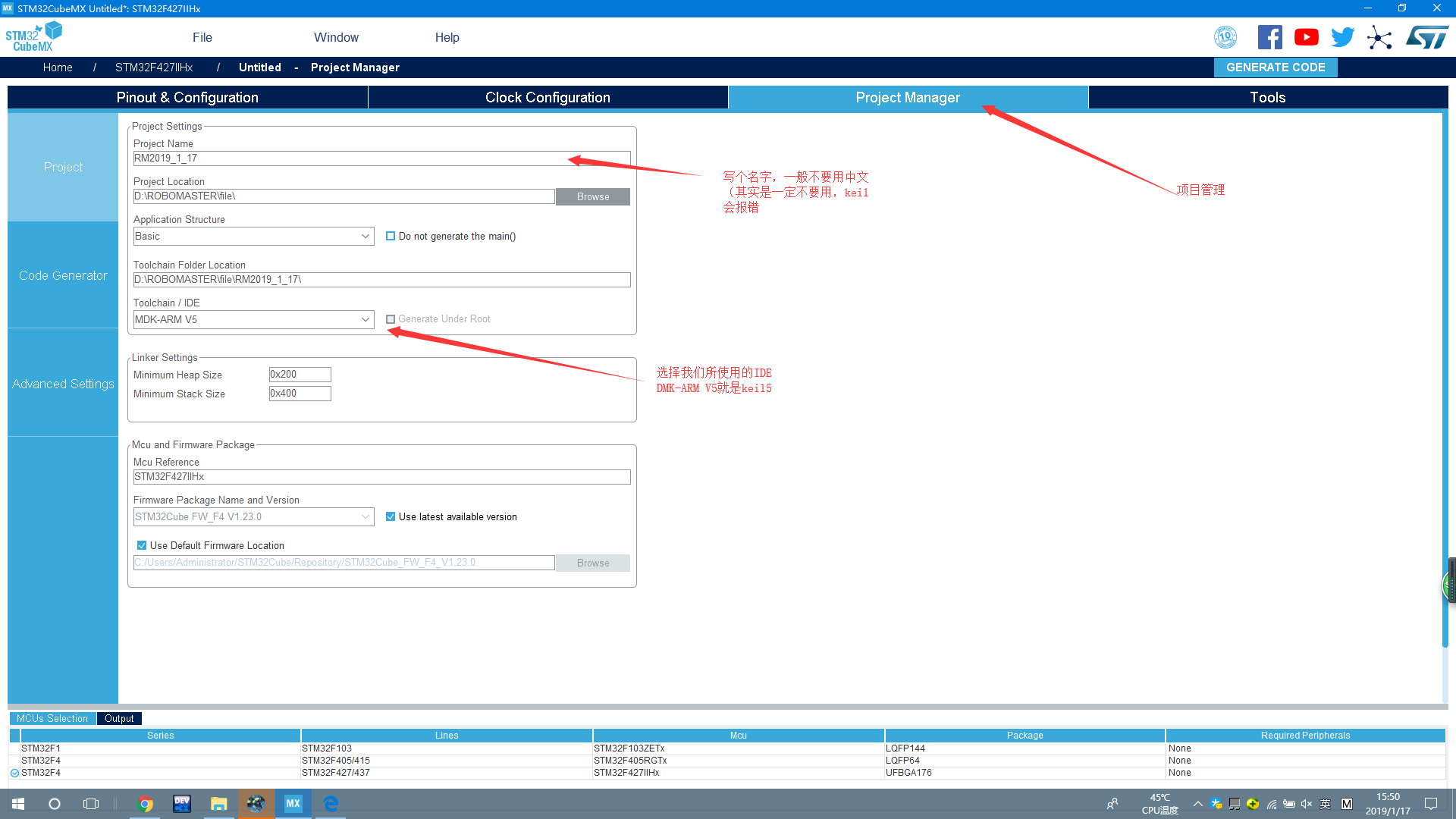

首先是配置下名字和生成格式

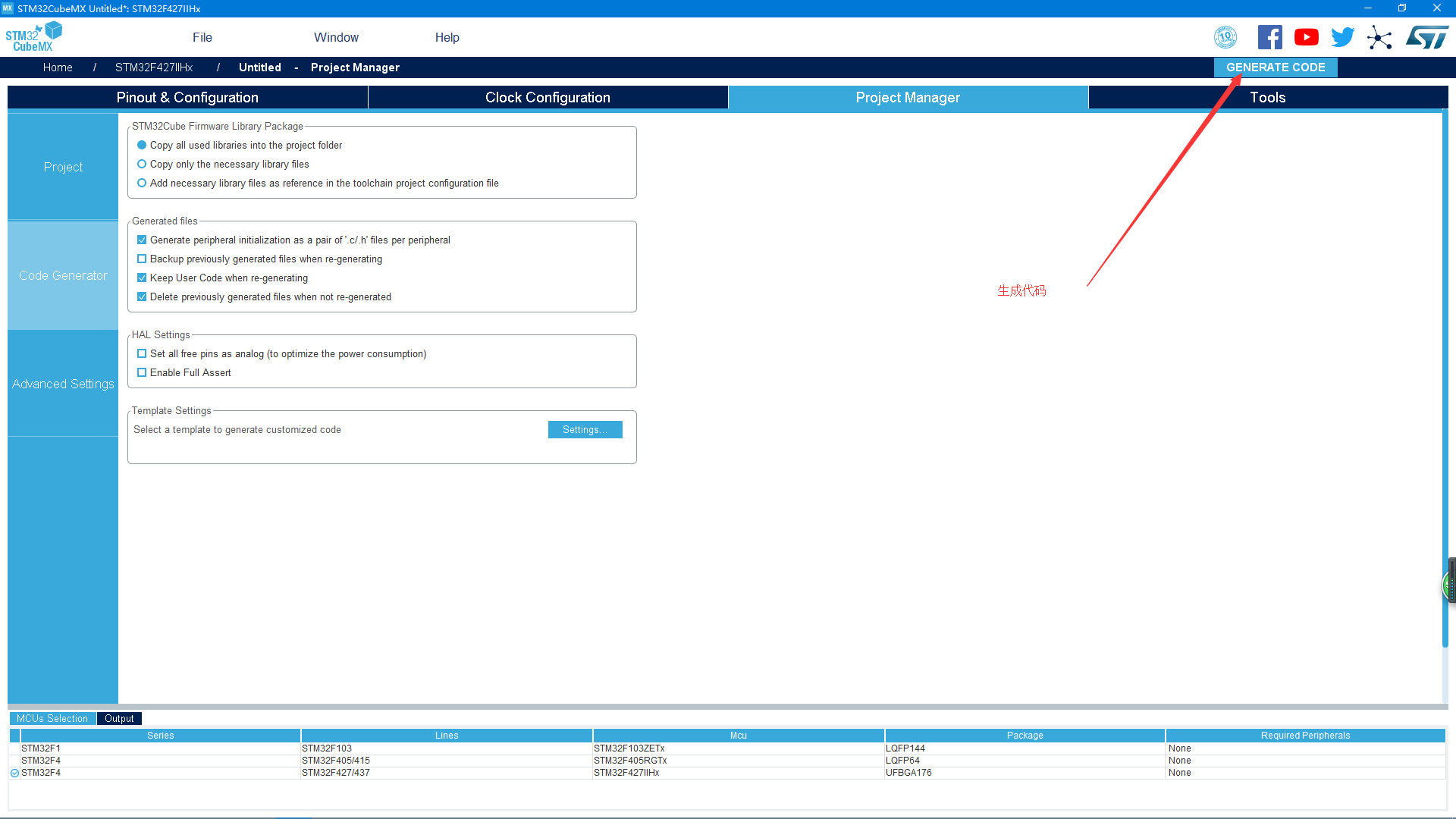

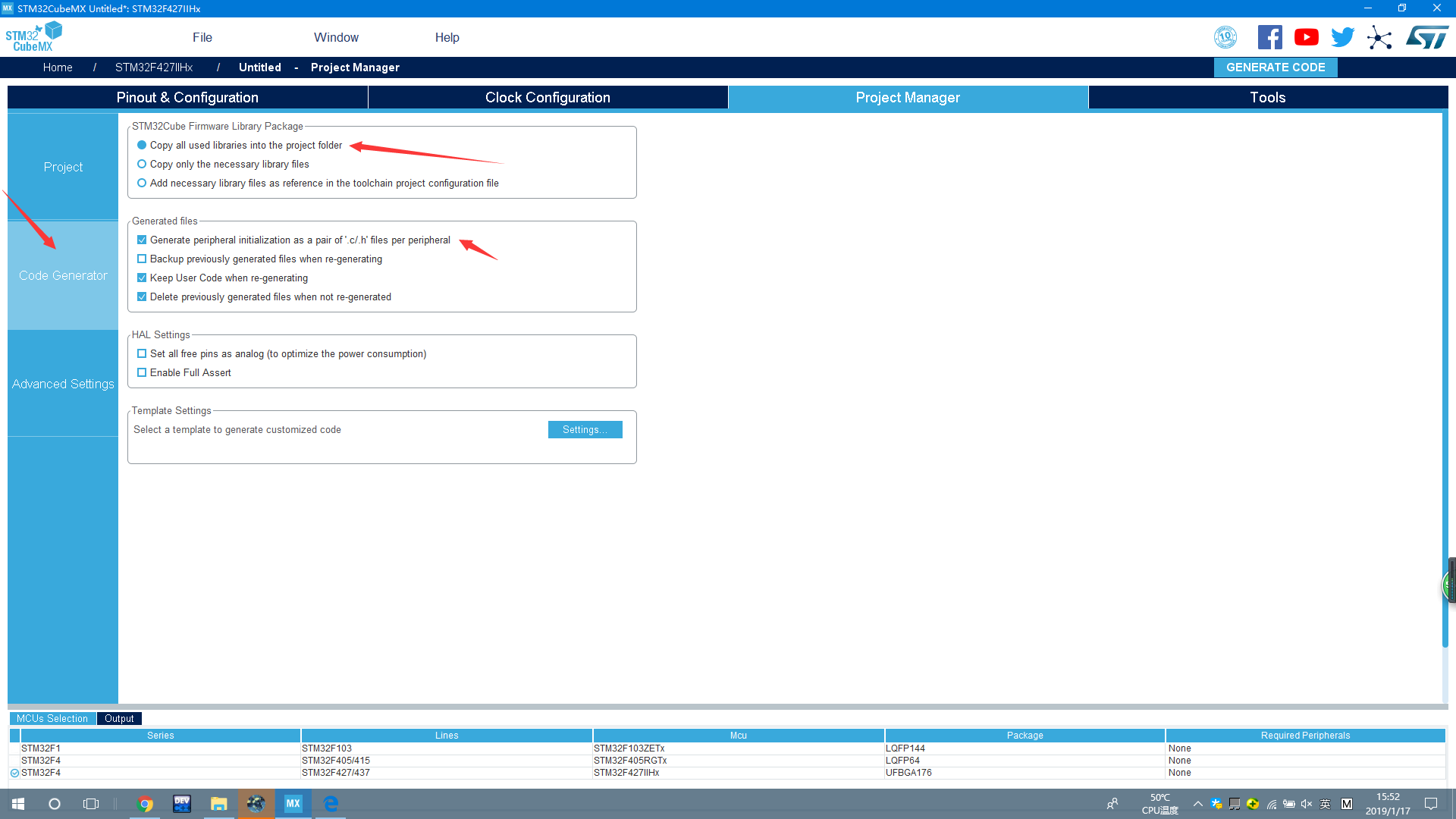

然后接着按下图配置即可
现在关于配置的部分就全部结束了
最后一步
自学笔记6（也就是下一个）我会把具体的代码从头给一遍
