第一节 硬件解读
本章的硬件知识完全承接上面几章，在这里不再过多的阐述。
第二节 配置环境
1，双击打开STM32CubeMX。

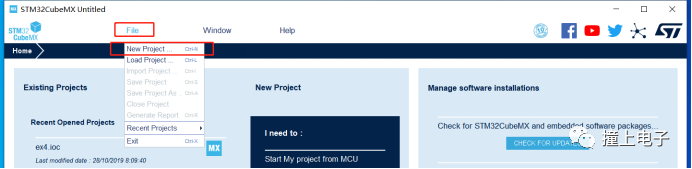

2，如下图，新建项目。

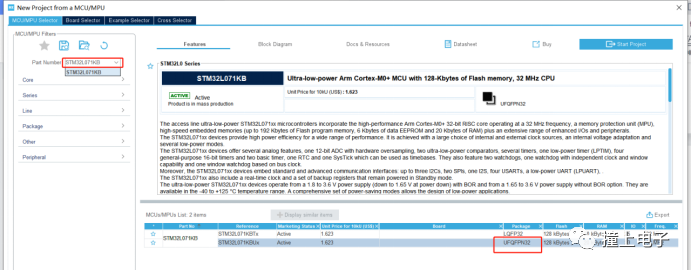

3，选择芯片型号与封装。

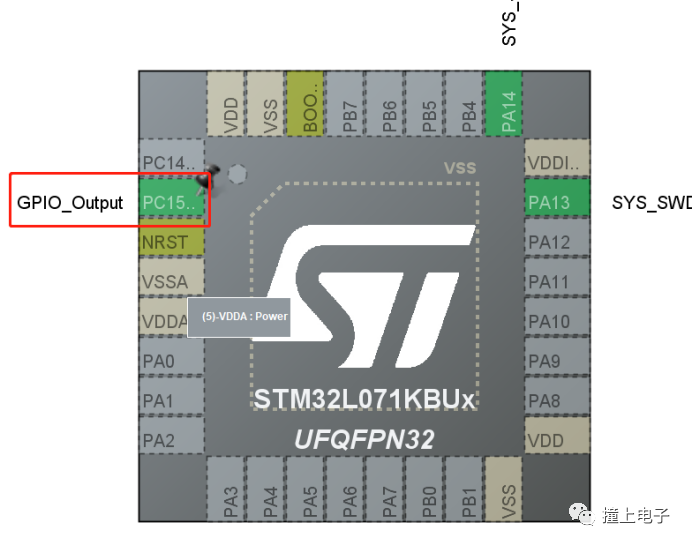

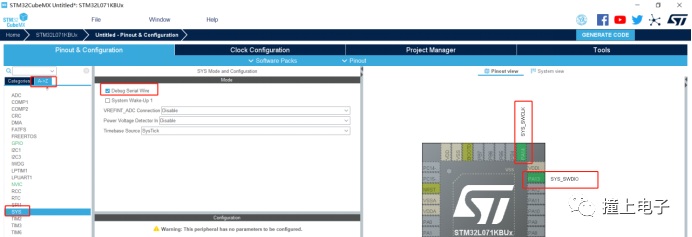

4，选择“A-Z”，点击“SYS”，勾选”Debuy“，可以看见芯片的引脚发生变化。并且选择PC15为输出模式，具体是输出模式的信息，请参考LED那一章。如下图：

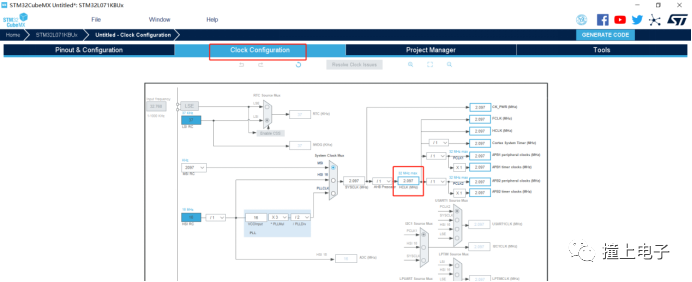

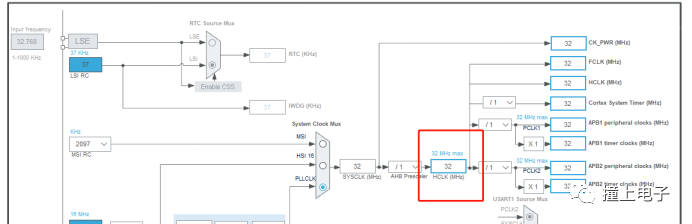

5，选择时钟树部分，并设置时钟位32MHZ。

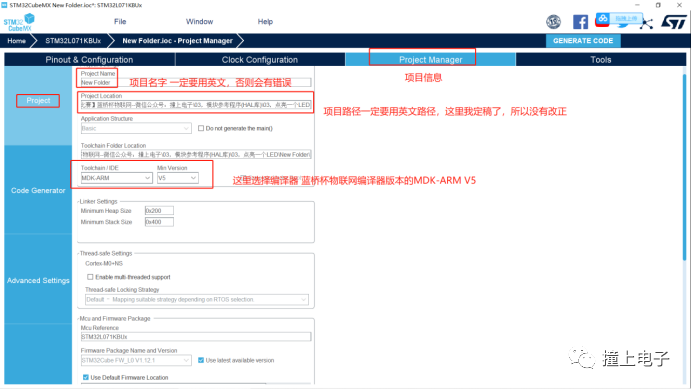

6，如下图，分别是项目的名字和路径，编译器和编译器的版本。

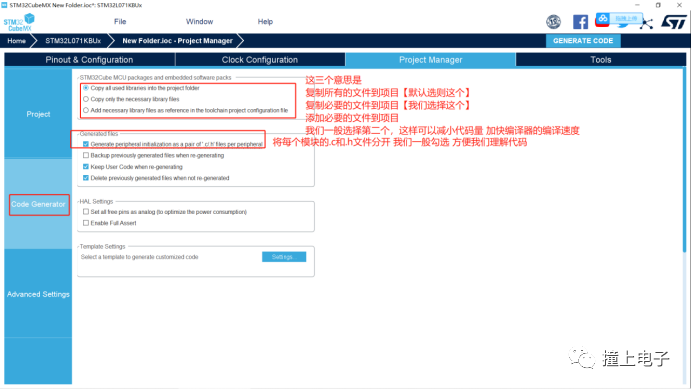

7，选择文件分类。

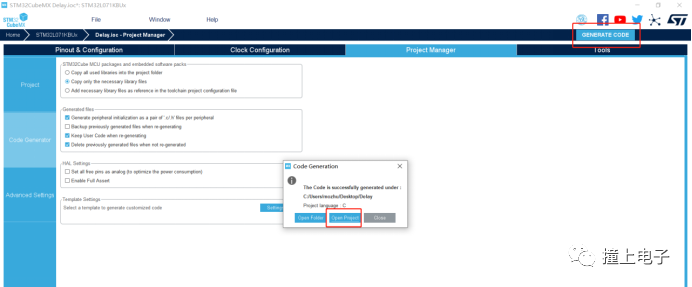

8，生成项目。
第三节 编写代码

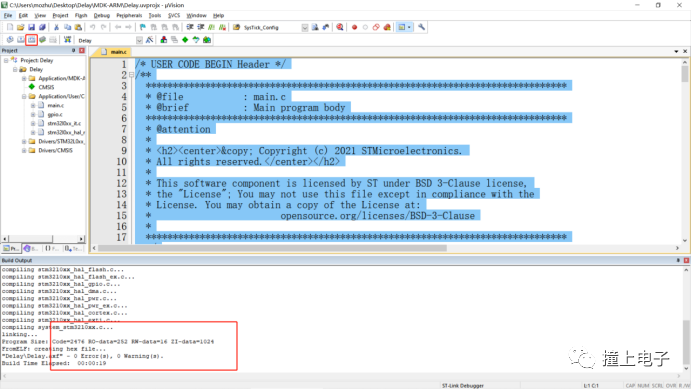

1，编译代码，0错误0警告。证明STM32CubeMX代码生成成功。

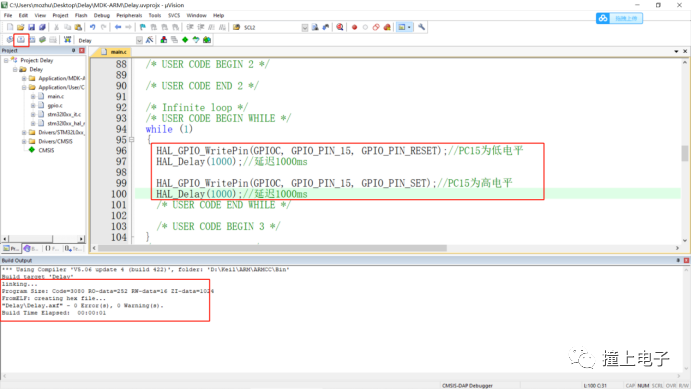

2，添加代码并编译。如下图：

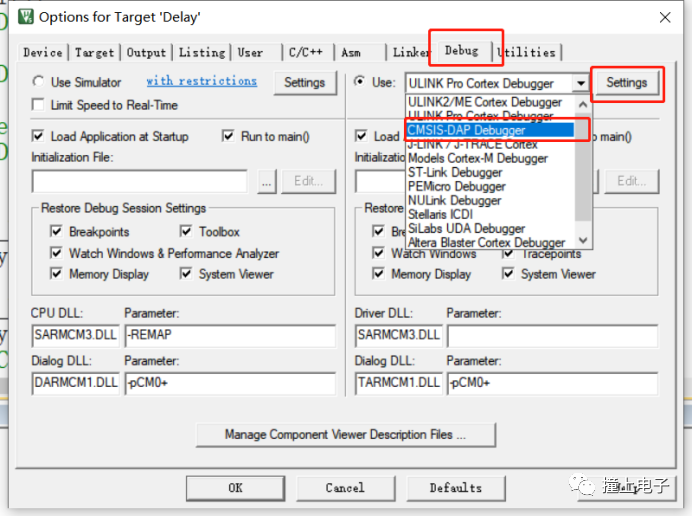

3，选择下载器，点击”Debug”-”CMSIS-DAP Debugger”，然后点击”Setting“。

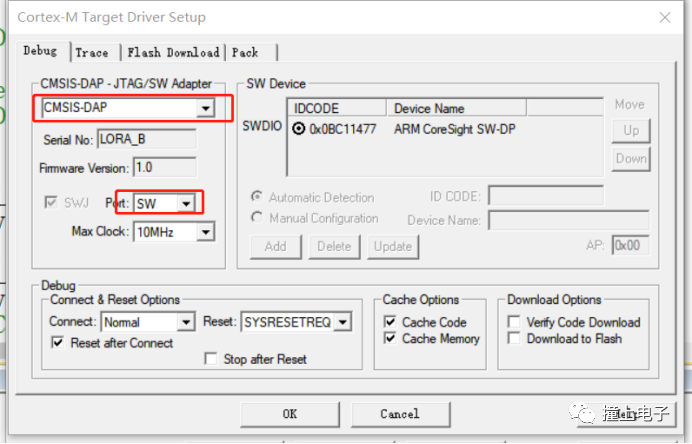

4，选择下载器为”CMSIS-DAP“。

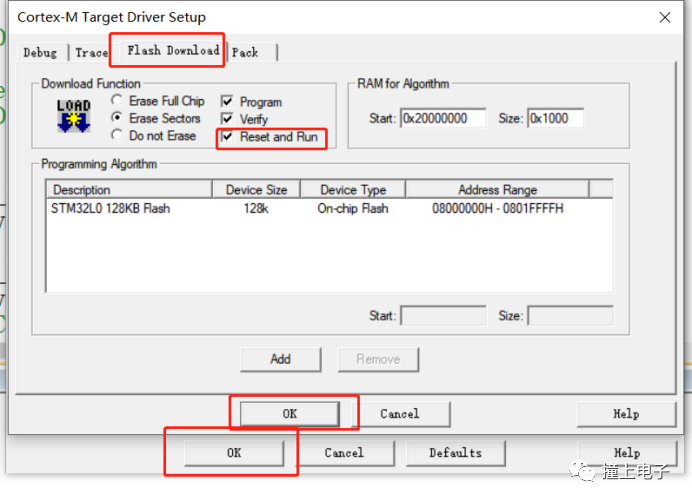

5，如下图配置复位。

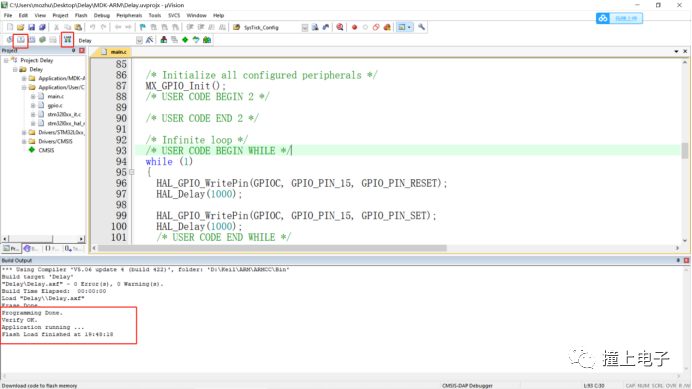

5，重新编译程序并下载。
第四节 实验现象
实验注意事项：
1，程序语句需要位于程序的BEGIN与END之间。
2，利用USB线将电脑USB口与开发板USB1口连接。
3，CN4所有拨码开关必须选择ON DP档，否则无法下载程序。
实验现象：
LD1，LD4常亮。LD5以1s为间隔闪烁。
