Altium Designer批量更改部分原理图元件封装

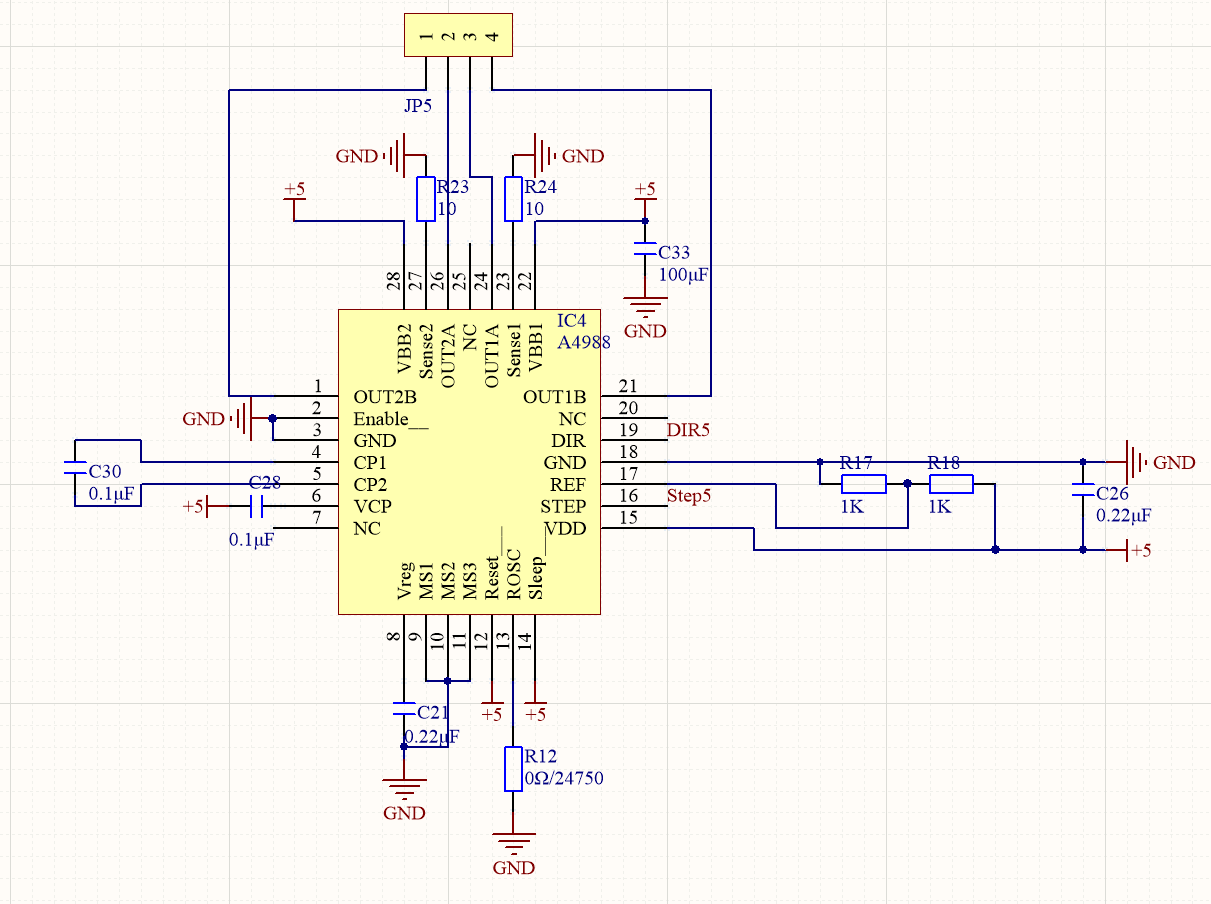

有时,我们想批量更改整个原理图中,部分元器件的封装,比如下图中的电阻电容,都换成0603的封装,怎么做呢?
如果这时候通过封装管理器修改,需要准确找到元器件序号,有点费劲了
在这里插入图片描述我研究的方法如下:

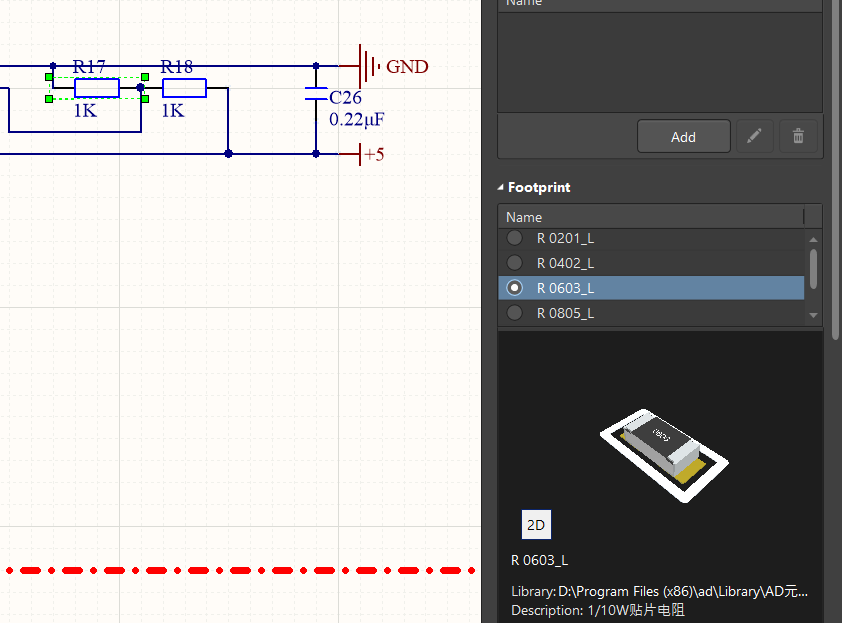

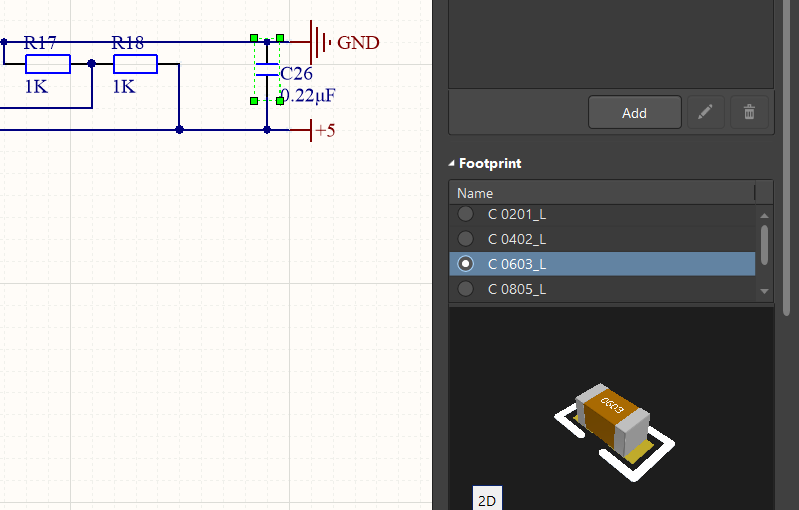

  • 第一步:先修改其中一类元器件中的一个元件的封装

比如,我先分别修改了其中一个电阻和一个电容的封装,从0805改为0603
在这里插入图片描述在这里插入图片描述

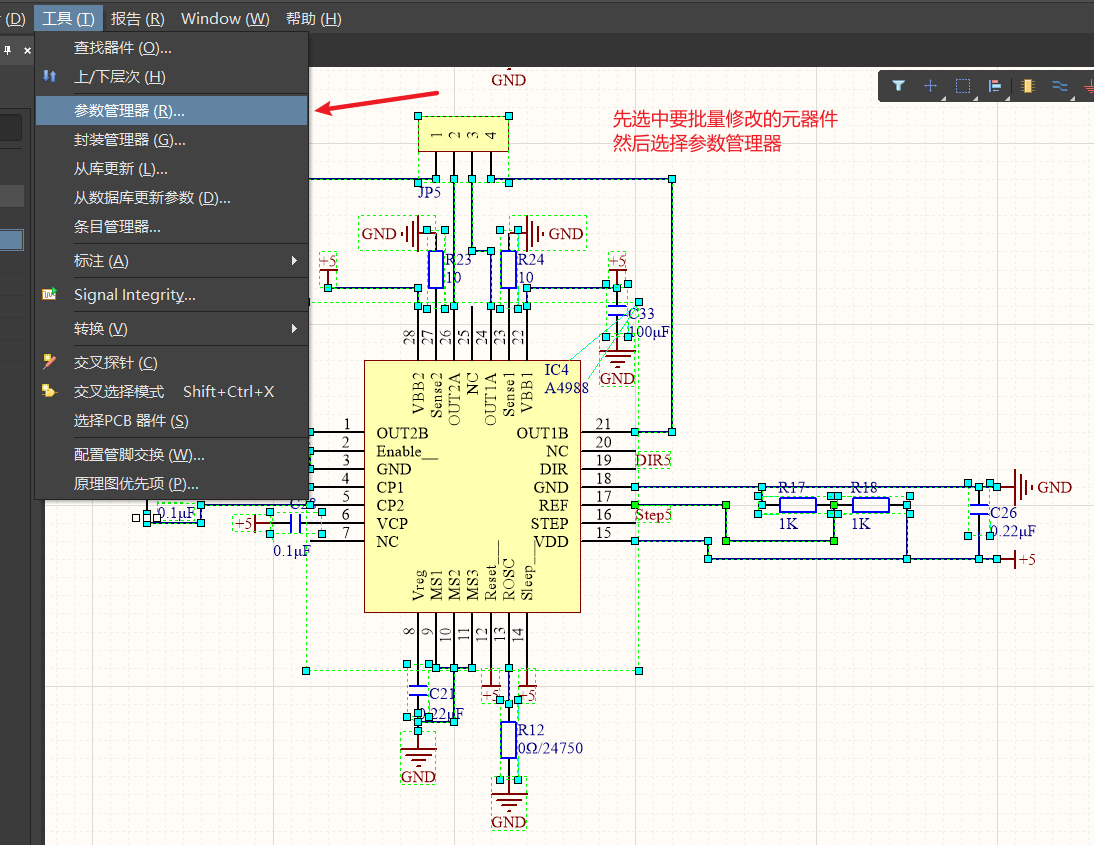

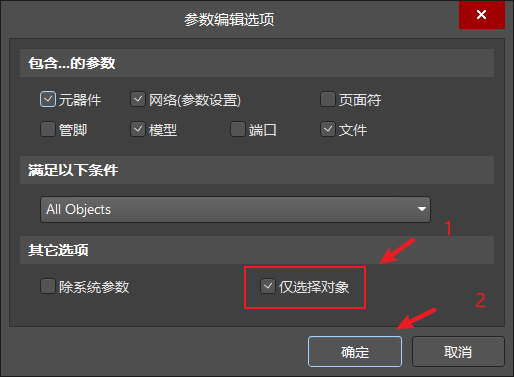

  • 第二步:选中要修改的元器件,点击参数管理器,如下图

在这里插入图片描述
在这里插入图片描述

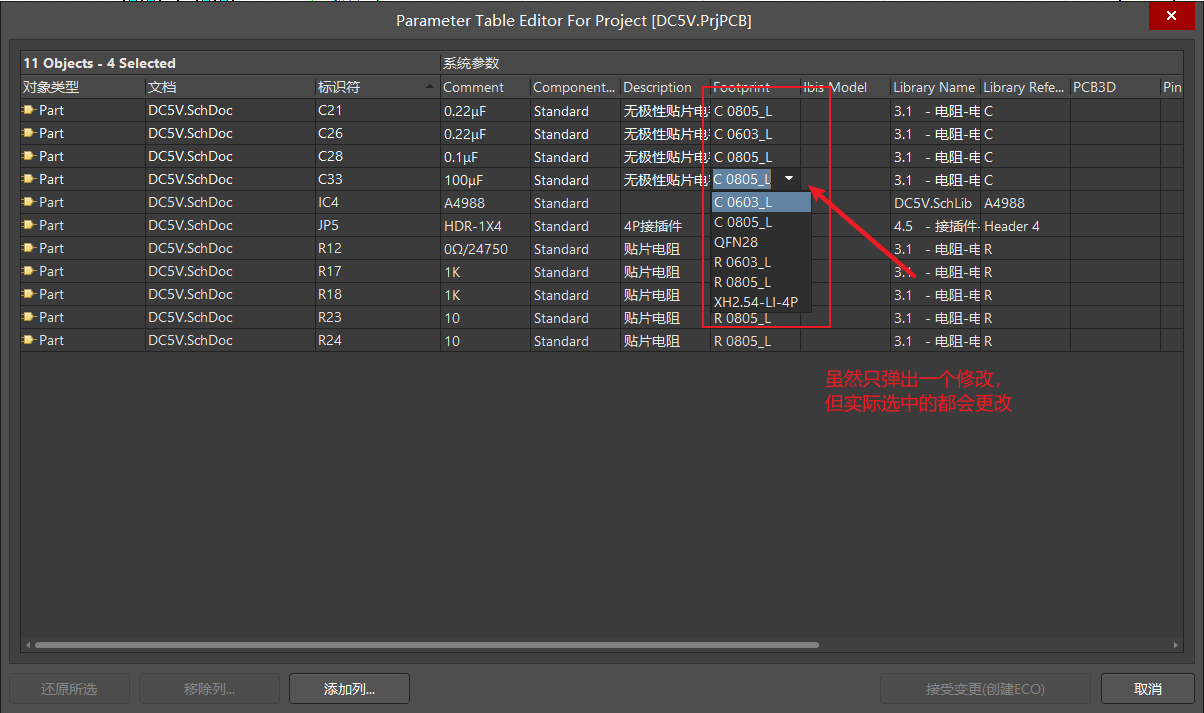

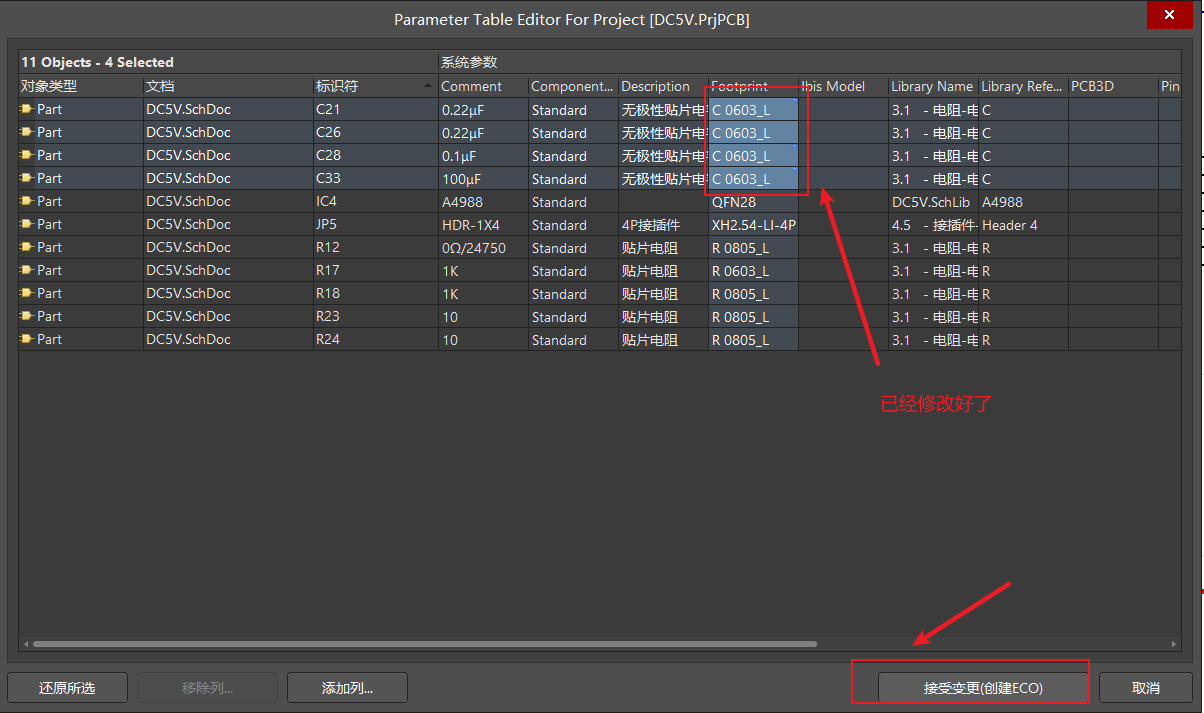

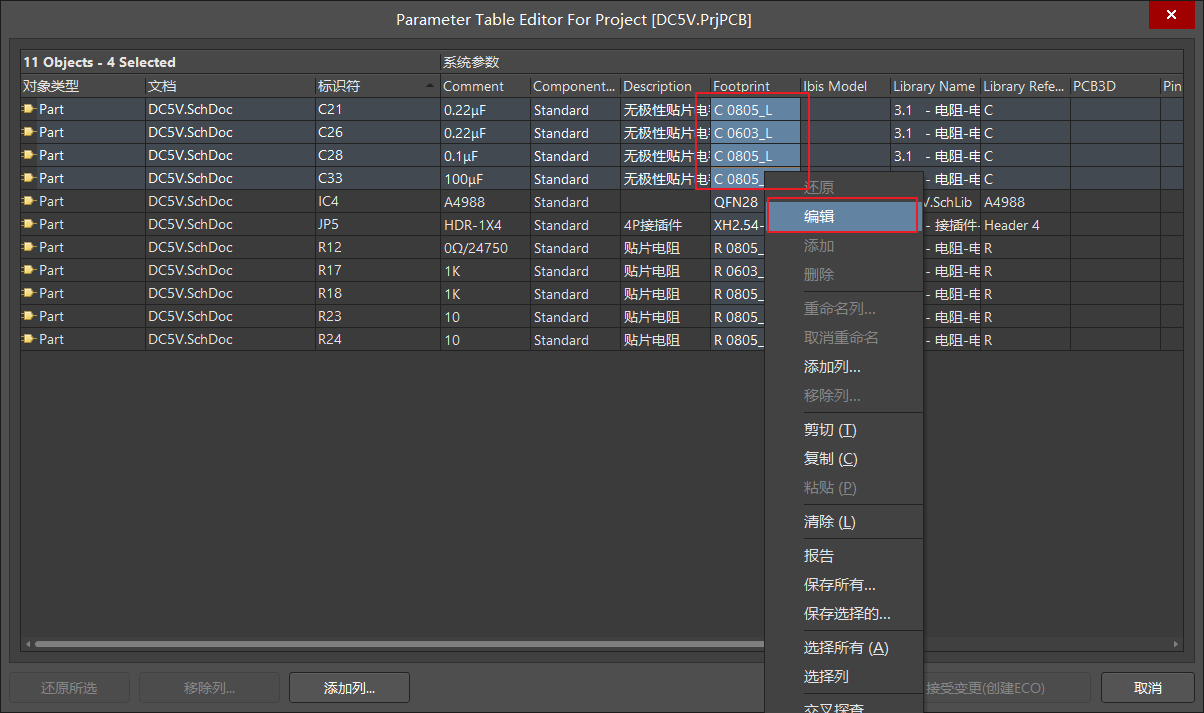

  • 第三步: 批量选中要修改的一类元器件,右键点击编辑;然后换成刚单独选的0603封装

注意,如果没有向前面那样,修改每一类中某一个的封装,这时会没有待选的0603封装!

在这里插入图片描述在这里插入图片描述

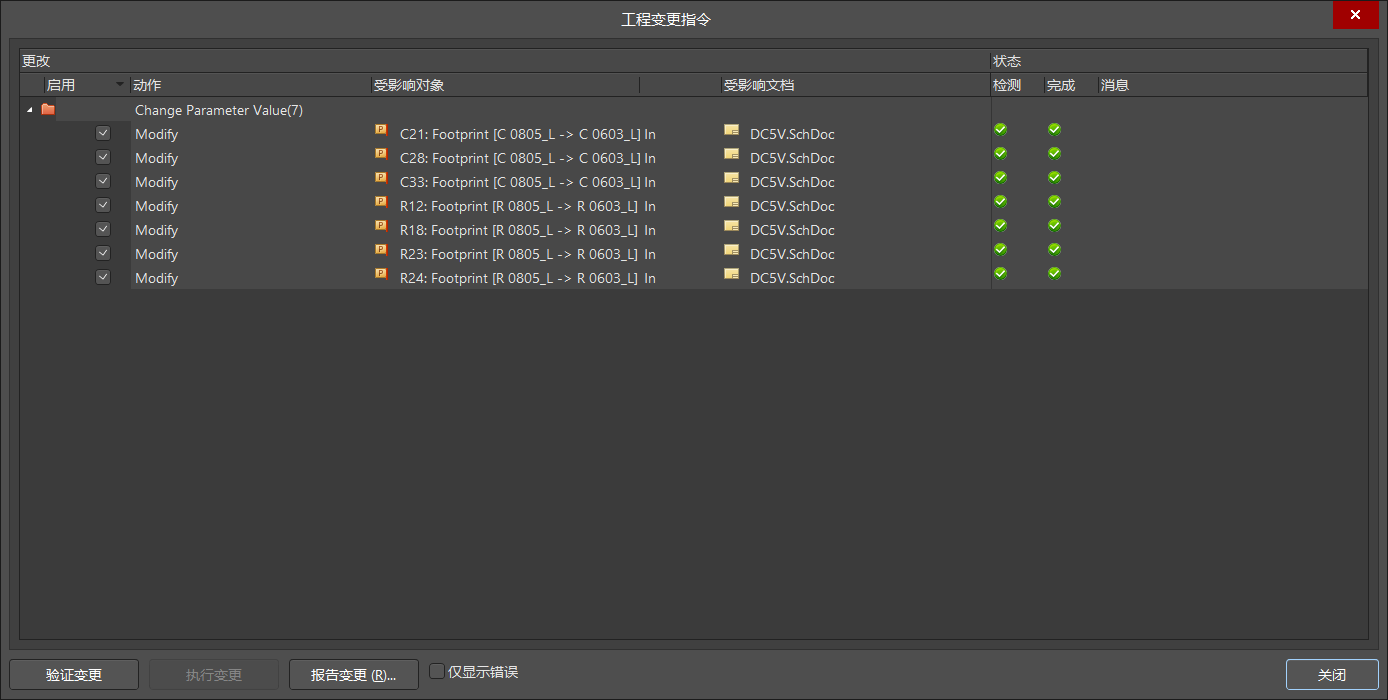

  • 第四步: 接受变更

在这里插入图片描述

在这里插入图片描述
以上,希望有帮助
