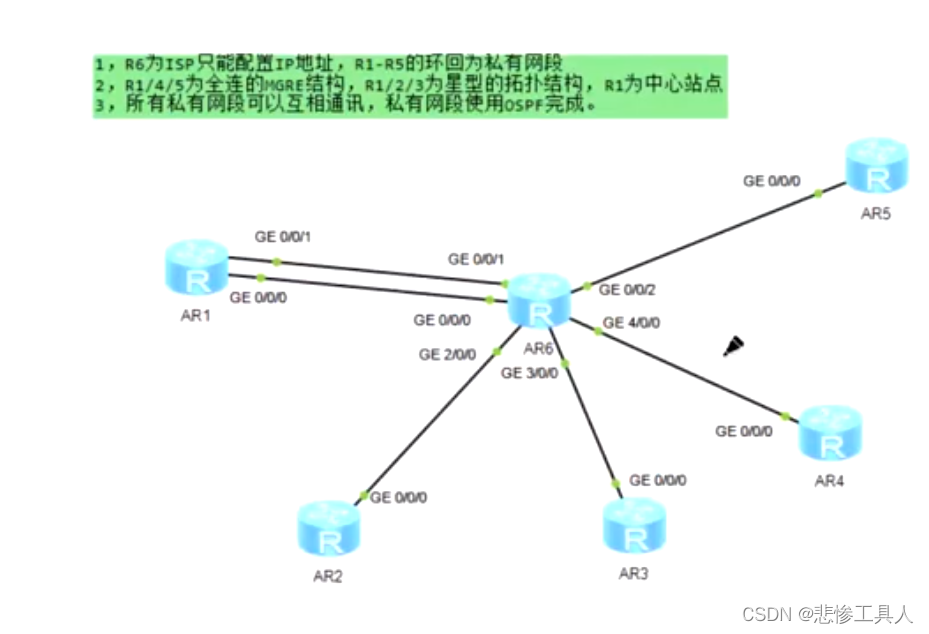

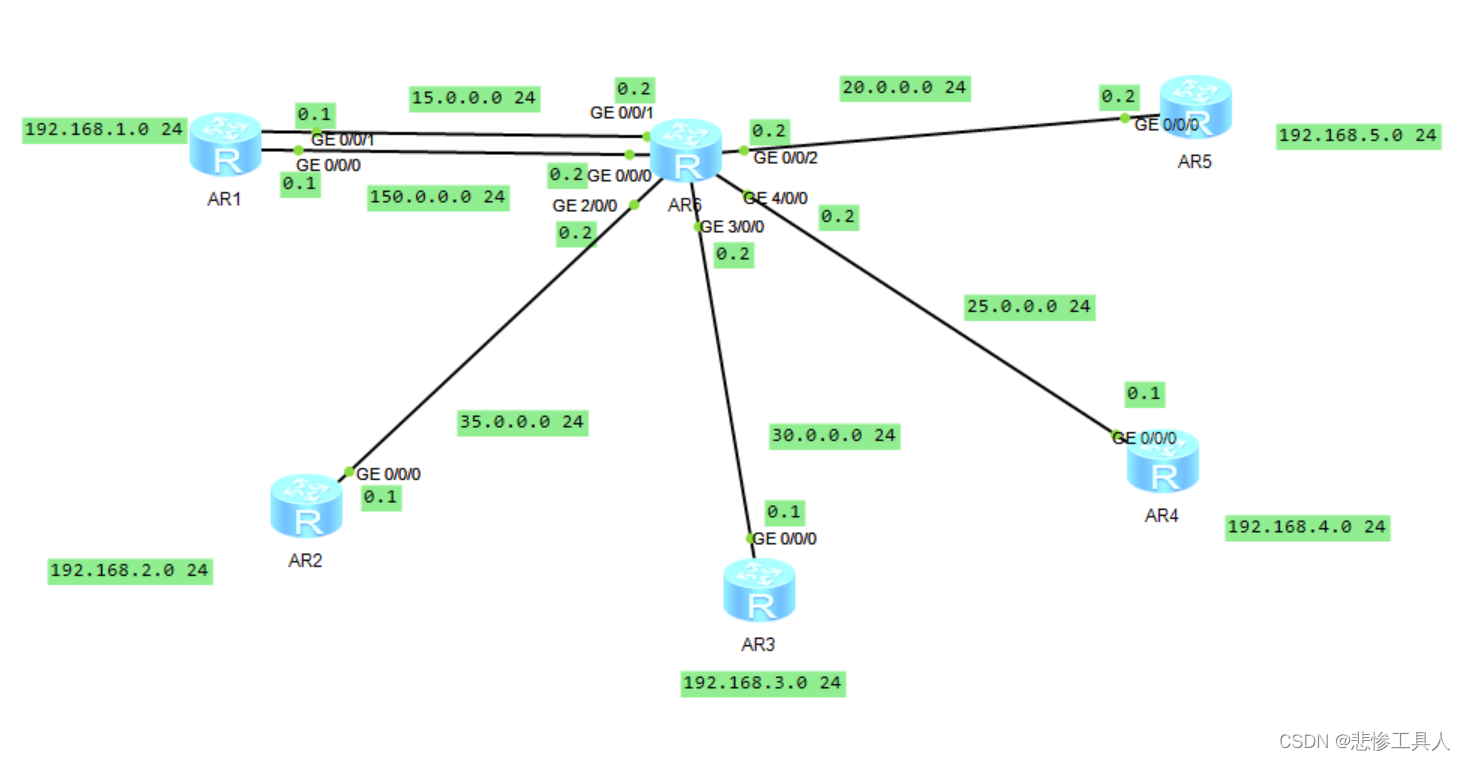

实验需求如上图所示，首先分配ip地址以及创建环回，规划如下图所示
按图配置之后，需求一完成
因为一条链路只支持一个mgre域，所以R1上分配了两条链路。首先为R1/2/3配置MGRE网络环境，（详情请见
HCIP（5）：GRE,MGRE综合实验_悲惨工具人的博客-CSDN博客，不过多赘述命
令缘由）
中心R1：
[r1]interface Tunnel 0/0/0
[r1-Tunnel0/0/0]ip add 192.168.163.1 24
[r1-Tunnel0/0/0]tunnel-protocol gre p2mp
[r1-Tunnel0/0/0]source 150.0.0.1
[r1-Tunnel0/0/0]nhrp network-id 100
[r1-Tunnel0/0/0]nhrp entry multicast dynamic
R2：
[r2]int Tunnel 0/0/0
[r2-Tunnel0/0/0]ip add 192.168.163.2 24
[r2-Tunnel0/0/0]tunnel-protocol gre p2mp
[r2-Tunnel0/0/0]source g0/0/0
[r2-Tunnel0/0/0]nhrp network-id 100
[r2-Tunnel0/0/0]nhrp entry 192.168.163.1 150.0.0.1 register
R3同理，MGRE环境搭建完成
现在配置R1/4/5全连MGRE，要求每个路由器都成为中心，配置如下：
R1：
[r1]int Tunnel 0/0/1
[r1-Tunnel0/0/1]ip add 192.168.168.1 24
[r1-Tunnel0/0/1]tunnel-protocol gre p2mp
[r1-Tunnel0/0/1]source 15.0.0.1
[r1-Tunnel0/0/1]nhrp network-id 110
[r1-Tunnel0/0/1]nhrp entry multicast dynamic
[r1-Tunnel0/0/1]nhrp entry 192.168.168.2 15.0.0.1 register R1既是中心也是分支，同时向其他两
个中心报备
[r1-Tunnel0/0/1]nhrp entry 192.168.168.2 25.0.0.1 register
R2,R3与R1同理，需求二完成

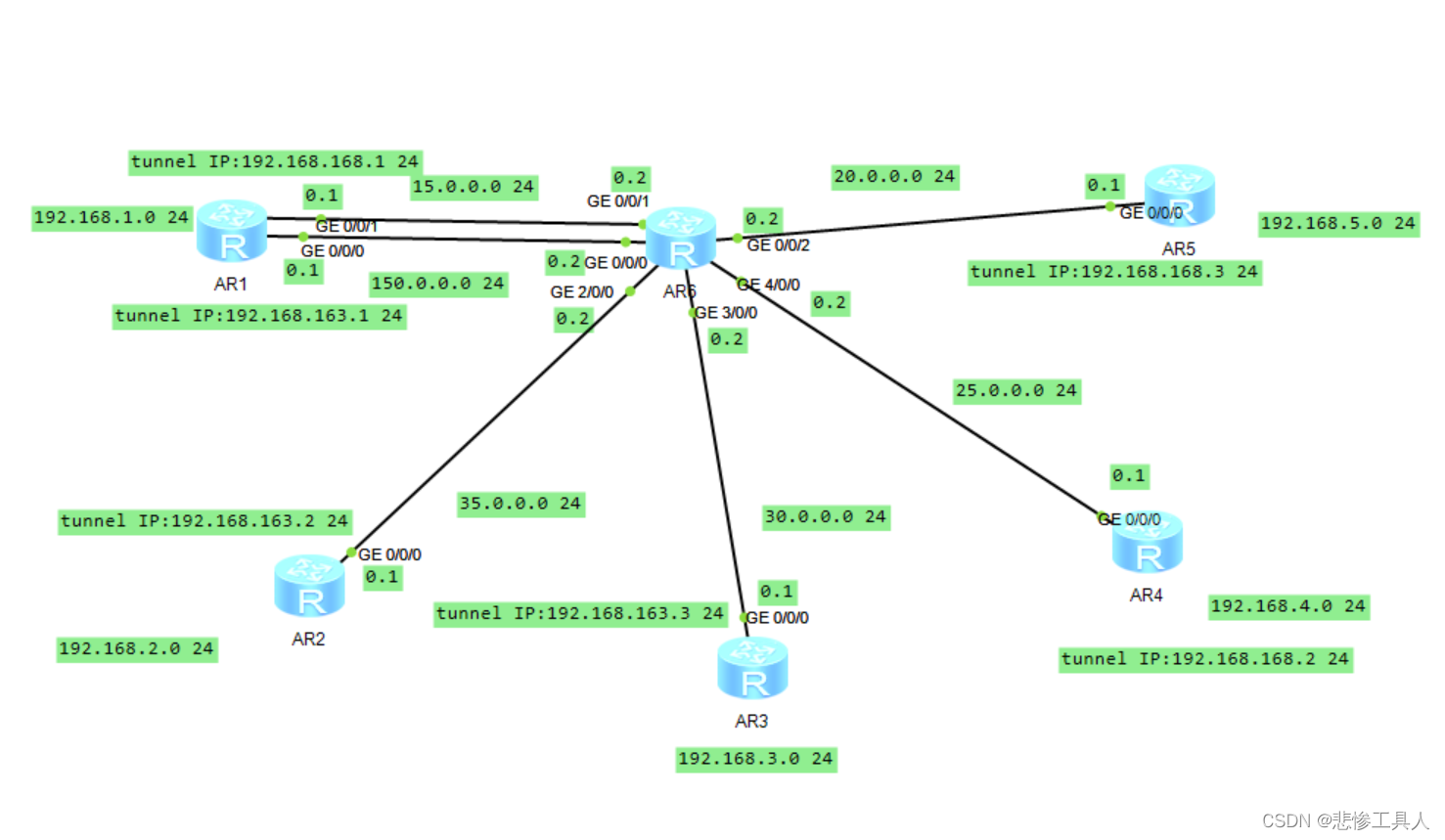

最后成图如下所示

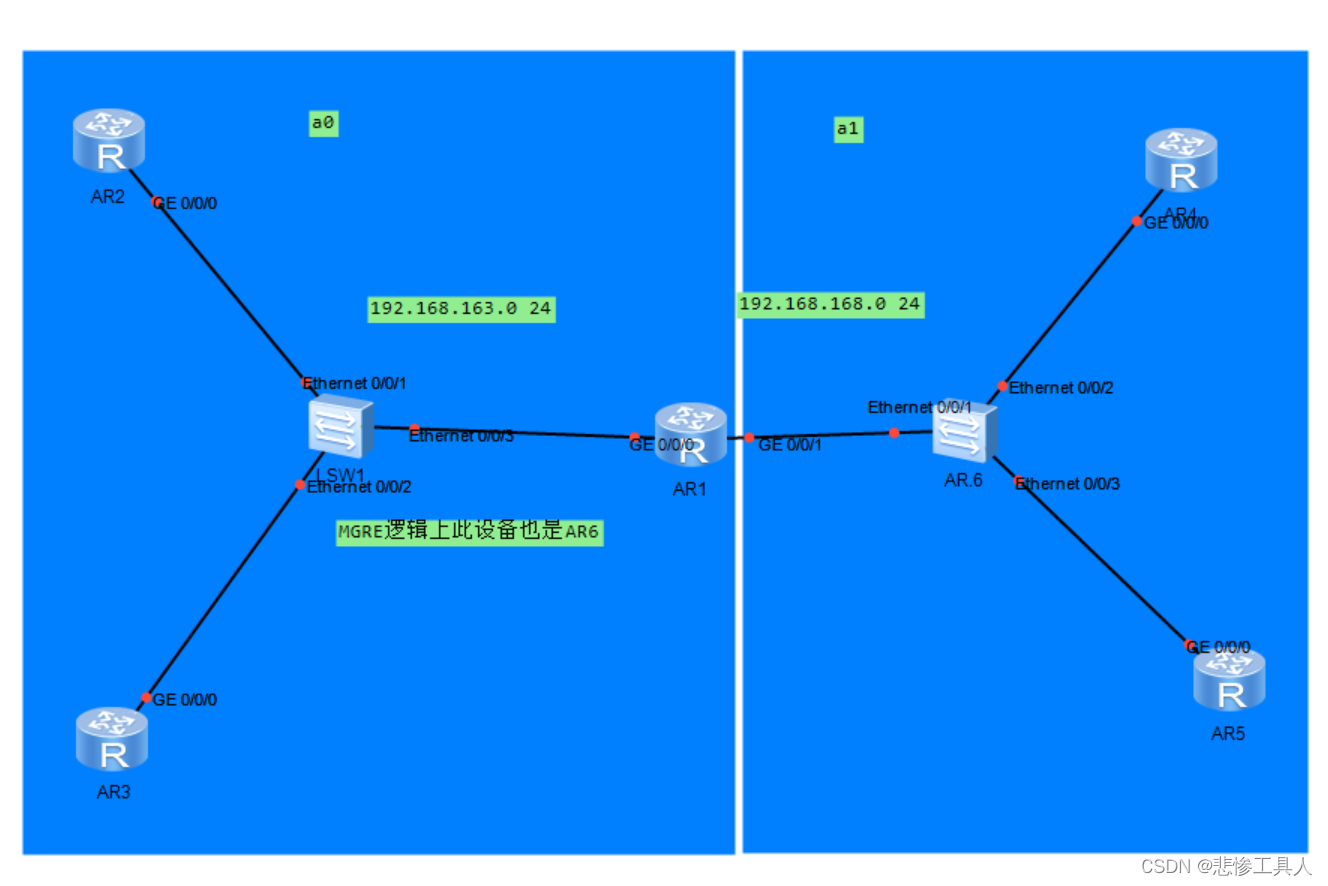

由于MGRE技术，AR5现在变成了为MGRE网络提供真实链路的工具，它的功能类似于交换机，所
以现在真正的拓扑图如下所示
最后启动OSPF，启动方法见OSPF实验报告_悲惨工具人的博客-CSDN博客_ospf实验报告，这里
只阐述划分的区域和宣告的网段
AR1：
a0:192.168.163.1 0.0.0.0 192.168.1.0 0.0.0.255
a1:192.168.168.1 0.0.0.0
AR2：同上宣告接口与环回
宣告完成之后，发现由于R2,3运行的点到多点的MGRE,本质上属于P2P连接，所以OSPF在此网络
类型中不会进行dr bdr选举，由于题意其不能开启伪广播，所以无法学习到路由条目，所以我们应
该进入中心R1的g0/0/0接口中与R2,3的接口中修改OSPF的工作方式
[r1-GigabitEthernet0/0/0]ospf network-type broadcast
又由于点到多点网络中分支只与中心通信，所以导致分支R1,R2对于DR的认知有可能不同，因此
必须使两人放弃DR/BDR选举，都认为R1是DR
[r3-Tunnel0/0/0]ospf dr-priority 0 使R3放弃选举，R2同理
之后即可全网可达，需求三完成，实验结束
