三个引脚
基极（b）：控制引脚，控制集电极和发射机的电流
集电极（c）
发射极（e）
分类
按极性划分
NPN：电流从集电极流向发射极
PNP：电流从发射极流向集电极
按材料划分
锗管
硅管：常用

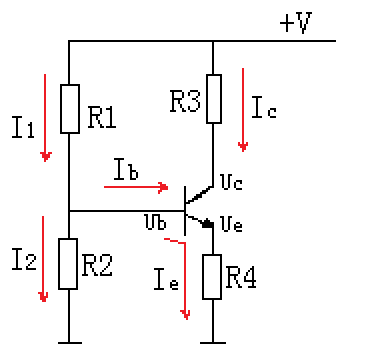

NPN型三极管各电极电压和电流示意图
三极管基极电压：
Ub = I1R1
集电极电压：
Uc = +V - R3 Ic
发射极电压：
Ue = Ie * R4
NPN三极管3种工作状态
| 状态 | 各电极电压特征 | 说明 |
|---|---|---|
| 截止状态 | Uc = +V | 集电极电流0A，集电极电阻上电压降0V |
| 放大状态 | Uc > Ub（集电结反偏），Ub > Ue（发射结正偏） | 集电极电流大，则电压低 |
| 饱和状态 | 集电极与发射极之间电压等于0.2V | Ub > Uc, Ub > Ue |
