企业三层架构（内网结构）：
接入层—常使用二层交换机，就近提供接口密度，用于用户的接入；
汇聚层（分布层）----集合所有接入层流量（星型），对流量实施管理和策略；
核心层—路由转发，高速转发，nat，QOS；
企业网三层架构：冗余 线路 设备 网关 电源 （UPS）
1、广播风暴
2、MAC地址表翻滚（不停的更新CAM表）
3、重复拷贝所有的数据帧
BCMSN–交换技术主要应用于汇聚和接入层；-----
VLAN/TRUNK/VTP/DTP/STP/CHANNEL/HSRP…/VPC等
三层架构中最重要的思想为冗余（备份）–线路冗余—设备冗余—网关冗余—USP（电源冗余）
STP–生成树–通过沟通计算，将网络中部分的接口堵塞，导致从根到所有节点仅拥有唯一的路径；（同时尽量选择最短的路径，生成星型拓扑结构）
【1】IEEE802.1D
交换机间沟通时使用的数据帧—BPDU 桥协议数据单元–跨层封装到二层（BPDU：网桥的包）
BPDU数据帧默认不属于任何一个vlan，故在存在vlan的设备上，该数据帧基于native vlan发送；
3类BPDU：(B:网桥 PDU:协议数据单元 BPDU----桥协议数据单元----网桥的包)
（生成树只有BPDU这一种包，所以什么都干：认识，建邻，保活…）
1）配置BPDU — 拓扑收敛完成后，仅根网桥周期（2s一个周期）发送；在没有跟网桥的时候，所有设备仅发送BPDU；—选举根网桥、发布拓扑信息、周期保活链路（20s的hold time）
即：每隔2s发一个，20s收不到BPDU就认为你挂了。
2）TCN–拓扑变更消息—包中不包含任何具体信息，也不会导致网络重新收敛；
当一台交换机的阻塞端口链路被断开，那么将标记为中七位置1，标识拓扑已经改变，该BPDU将发送到根网桥处，根网桥使用标记为第0位，来表示确认；若没有收到ack，那么2s周期发送TCN；根网桥在确认后，将使用BPDU告诉所有的非根网桥，刷新cam表；
默认cam的保存周期为300s；
3）次优BPDU–非根网桥上的根端口断开–接收不到的根网桥的BPDU了，同时本地断开的也不是阻塞端口；那么本地将自己定义为根网桥，发出BPDU，由于该BPDU次于根网桥的，故称为次优BPDU；（逻辑阻塞<阻塞端口>：过来的包全扔掉，除了BPDU会打开看看）
总结：根网桥发配置BPDU，包含拓扑信息
非根网桥的阻塞端口被断开，同时依然可以与根网桥沟通，那么发送TCN，不包含拓扑信息，不会使网络重新收敛，只是让大家刷新cam表；
非根网桥上断开了根端口后，若不能再与根网桥沟通，将本地定义为根网桥发送次优BPDU，包含本地的拓扑信息—也是配置BPDU，但不是根网桥的；
一、802.1D （最早的，有点老，应该见不到了，最重要）
一共在计算过程中，将选出四种角色：
根网桥（树根、核心） 根端口 指定端口 非指定端口
（老大）
【1】根网桥：树根、核心 在一棵生成树实例中有且仅有一台；在没有根网桥时，所有交换机均认为本地是根网桥，发出BPDU；进行选举；
比较BPDU中的BID–桥ID ==== 网桥优先级 + MAC地址（数值最小的）
1.先比较所有设备的优先级，0-65535 默认所有设备为32768；小优；
2.优先级相同的情况下比较MAC地址，数值小优；
即：先pk优先级，如果一样就再pk MAC（都是小的优先）
【2】根端口：在每台非根网桥上有且仅有一个，本地离根网桥最近的接口；该接口用于接收来自根的BPDU，同时该接口也用于收发用户流量；
PID=端口ID ===接口优先级 0-255 默认为128 + 接口编号
BID的参数是 网桥优先级 + mac
Cost值就是带宽（就是距离）
根端口选举规则：
1、入方向最小cost值，最小最优
2、比较该接口对端（上级）设备的BID；小优（BID：网桥优先级+mac地址）
（这是考虑未来的做法，如果根坏了，谁更有可能会是根）
3、比较该接口对端（上级）设备的PID；小优（自己接口优先级）
4、比较本地PID；（pid=端口id=发的接口优先级+发的接口编号 0-250 默认128）
（比较本地的pid，因为当有hub的时候，即交换机连接hub再连接交换机，1,2,3可能会一样）
（考虑未来因为如果根出问题了，对端设备就有可能成为根，所以是“接口对端”）
或Eg：
【3】指定端口：在每根网线上有且仅有一个；转发来自根的BPDU；同时转发用户流量；
根端口的对端肯定是指定端口；根网桥上所有接口均为指定端口；
1、比较从该接口（根网桥）发出BPDU的cost值（出方向cost值）
2、比较本地的BID，小优（BID相同：网桥优先级和mac相同，即：自己连自己）
3、比较本地PID，小优（PID=port ID=发的接口优先级+发的接口编号）
4、直接阻塞端口
【4】非指定端口 —阻塞端口 以上所有角色全部完成，那么剩余所有的为存在角色端口为非指定端口 —逻辑阻塞，流量可以进入，不能转出；
Cost值：
10 M=100
100M=19
1000M=4
10000M=2
10000M=1
注：根网桥作为交换网络的流量核心；汇聚层设备也是相同的功能；故根网桥必须在汇聚层；
【5】802.1d接口状态：
Down：接口指示灯未亮起，没有电流信号，网线刚刚连接，不能收发BPDU（即就是模拟器的红灯）
侦听（15s）：接口指示灯为橙色，进行BPDU收发，选举各种角色 （强制规定时长为15s，哪怕2s就选完了也得等到15s）
指定端口和根端口进入到下一个状态；非指定端口进入阻塞状态，指示灯一致保持为橙色
学习（15s）：接口指示灯为橙色，根端口和指定端口学习各个接口流量中的MAC地址；
生成MAC表----CAM表；15s时长结束后进入下一状态
转发：根端口和指定端口在学习状态完成后进入；接口指示灯为绿色，收敛完成；可以正常转发用户的流量；在30s内接口是转发用户数据；
阻塞：非指定端口在侦听完成后，进入的状态；指示灯一致保持为橙色
（非指定端口专用，逻辑阻塞，不转发只接收）
【6】802.1D的收敛时间
1、初次收敛–30s
2、结构突变
1）存在直连检测—本地只有一个阻塞端口可以收到BPDU
该接口直接进入侦听和学习状态，需要30s收敛（15s侦听+15s检测）转换为根端口；
Eg：

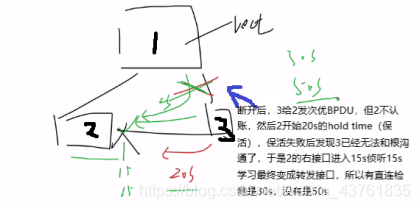

2）没有直连检测—阻塞端口需要50s=20s hold time + 30s的收敛
eg：
所以收敛速度很慢
802.1D算法的缺点：
1、收敛速度慢
2、链路利用率低 备份路径在最佳路径存在时一直闲置；
（因为阻塞的线路一直都没用，理由有点牵强）
二、PVST 基于vlan的生成树协议 Cisco私有 解决链路利用率的协议
（分流的思想）
一台交换机上若希望存在某个vlan的树，需要创建该vlan，同时本地存在该vlan的接口或者活动trunk干道。

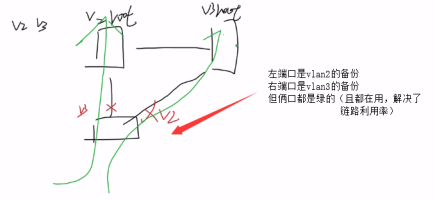

在每个vlan中存在一棵生成树，通过将不同生成树的根放置于不同汇聚层位置，来实现链路利用率的提高；
每个vlan发出一个BPDU；各个vlan进行各自的802.1D计算；
为了区分不同vlan发出的BPDU，网桥优先级（4096的倍数）+VLANid
（因为vlan最多创建4096个）
注：若需要一台交换机加入到一个vlan的生成树中；前提是该交换机创建该vlan，连接了该vlan的用户----本地有接口划分到vlan2，且双up；或者本地存在双up的trunk干道
缺点：1.收敛慢
2.cisco私有
3.树多（有几个vlan就有几棵树），带宽和设备硬件资源均占用（cisco设备存在一个专用芯片来进行多生成树运行）
4.私有，仅支持接口封装为ISL的trunk干道
三、PVST+ 在PVST的基础上进行了升级；目标大多数cisco设备默认使用的stp协议；
升级点：1、支持802.1q封装
2、可以做部分的加速收敛
1.初次收敛还是30s
2.部分加速—结构突变
端口加速 上行链路加速 骨感加速 默认不执行，需要手工开启
接入层连接pc的接口 接入层设备 所有交换机
不参选 直连检测设备 非直连检测
本地接口cost和本地网桥优先级均变大
干涉选举的命令：
1、修改优先级，但必须为4096的倍数（因为vlan最多创建4096个）
sw1(config)#spanning-tree vlan 2 priority ?
<0-61440> bridge priority in increments of 4096
1、直接设置备份和主根
sw1(config)#spanning-tree vlan 2 root primary 本地为vlan2主根
sw1(config)#spanning-tree vlan 1 root secondary 本地为vlan1 的备份根
该命令不一定完全生效；主根命令是本地优先级下降2个4096
备份根命令是本地优先级下降1个4096
2、修改接口优先级或者cost值
CORE(config)#interface f0/1
CORE(config-if)#spanning-tree vlan 2 port-priority ?
<0-240> port priority in increments of 16 必须以16的倍数来修改
CORE(config-if)#spanning-tree vlan 2 cost ? 修改cost值
<1-200000000> Change an interface’s per VLAN spanning tree path cost
如何加速：
1、端口加速 连接PC的接口，开启端口加速后；一旦连线，直接为转发状态；
Switch(config)#interface fastEthernet 0/16
Switch(config-if)#spanning-tree portfast 不能用于连接其他交换机的接口
CORE(config)#interface f0/1
CORE(config-if)#switchport host 主机接口
该接口同时写入两条命令
switchport mode access
spanning-tree portfast
CORE(config)#spanning-tree portfast default 全局下开启端口加速，对trunk干道不生效；
2、上行链路加速
在设备上配置上行链路加速后，一旦该交换机满足直连检测条目，该阻塞端口直接成为根端口，进入转发状态；
CORE(config)#spanning-tree uplinkfast 只能在接入层设备上配置
注：该命令一旦配置，那么该交换机的网桥优先级和接口cost值将会加大；
其意义在于存在阻塞端口的设备才会存在直连检测，而阻塞端口最好在接入层设备上；故加大优先级和cost值，在于放弃成为根网桥，尽量成为阻塞端口；
3、骨干加速
当阻塞接收到次优BPDU，那么该接口取消20s hold time，进入30s收敛；
该命令所有设备均可配置
CORE(config)#spanning-tree backbonefast
缺点：1.树多
2.私有协议
3.加速不够彻底
四、802.1W（非cisco的叫法） RSTP（cisco的叫法）----快速生成树；RSTP可以兼容802.1W
802.1w也是目前非cisco产品大多的默认协议
802.1W — 快速的生成树协议 ---- 对802.1D的提速 — 一棵树
RSTP cisco的快速生成树---- 对PVST+的提速 — 每个vlan 一棵树
两种协议，均为快速收敛1-2s完成收敛，提速的原理一致；区别在于cisco有基于vlan的运算芯片，故RSTP依然一个vlan一棵树；802.1w整个交换网络一棵树；
即：
RSTP----PVST+升级所得；故依然每个vlan一个树
802.1w----802.1d升级所得，整个网络一棵树----链路利用率低
缺点：私有的树多；
公有一棵树
快速的原理：
1、取消了计时器，而是在一个状态工作完成后，直接进入下一状态；
2、分段式同步，两台设备间逐级收敛；使用请求和同意标记；依赖标记位的第1和第6位
3、BPDU的保活为6s；hello time 2s；
4、将端口加速（边缘接口）、上行链路加速、骨干加速集成了
5、兼容802.1d和PVST，但802.1d和PVST没有使用标记位中的第1-6位，故不能快速收敛；因此如果网络中有一台设备不支持快速收敛，那么其他开启快速收敛的设备也不能快速；
6、当tcn消息出现时，不需要等待根网桥的BPDU，就可以刷新本地的cam表；
状态变化：将阻塞状态和侦听状态 合为丢弃状态
角色变化：将非指定端口为AP-替代接口 BP-备份接口
无论AP还是BP其实就是802.1D中的阻塞端口，AP为对端设备，BP为本端设备；
启动快速生成树，所有交换机全部需启动；
sw1(config)#spanning-tree mode rapid-pvst
注：所有干涉选举的命令和pvst+一致；
切记：
默认接口为半双工（10M）时，接口类型为共享；全双工时为点到点；
共享型接口依然运行慢速生成；只有点到点接口可以快速；
故建议将共享型接口修改为点到点型
sw1(config)#interface range ethernet 0/0 -1
sw1(config-if-range)#spanning-tree link-type point-to-point
【5】MST-802.1S --分组式的生成树
快速生成树协议；将多个vlan放置于同一个组内；一个组一棵树；
使用该协议时，整个网络所有设备必须均运行MST，同时所以设备的分组设置必须完全一致；
Cisco设备默认为PVST+ 非Cisco设备默认为802.1w
将多个vlan放置在一个组内，为每个组生成一个树，树型算法为802.1w；将不同组的根网桥放置到不同的汇聚层设备处，可以流量的分载，提供链路利用率；
不同组发出的BPDU，使用网桥优先级区分 优先级+组ID
优先级默认为32768，只能以4096的倍数来进行修改
切记：整个交换机需要所有设备均正常MST协议，才进行部署；
sw1(config)#spanning-tree mode mst 修改协议
默认存在组0，且默认所有vlan处于组0；
sw1#show spanning-tree mst 0
sw1(config)#spanning-tree mst configuration
sw1(config-mst)#instance 1 vlan 1-50 将vlan1-50划分到组1
sw1(config-mst)#instance 2 vlan 51-100 将vlan51-100划分到组2
切记：所有运行MST协议的设备，分组内容必须完全一致，否则将可能出现故障；
定义根网桥，备份根网桥的位置
sw1(config)#spanning-tree mst 1 root primary 降2个4096
sw1(config)#spanning-tree mst 2 root secondary 降1个4096
sw1(config)#interface e0/0 修改参选接口的参数
sw1(config-if)#spanning-tree mst 1 ?
cost Change the interface spanning tree path cost for an instance
port-priority Change the spanning tree port priority for an instance
二、STP的安全
[1]BPDU保护
接入层接口默认为DP（指定端口），该端口连接的是PC
若该接口的PC被更换、用户模拟，成为一台交换机，那么可能导致根网桥转移，最终迫使网络结构发生变化，因为根网桥最佳设置应该在汇聚层，而新的结构将可能改变该特性，导致网络运行不佳，流量集中于接入层设备；
可以将这些接口开启BPDU保护功能；被保护接口若收到BPDU，那么将进行错误关闭状态；
进入该状态的接口状态和协议均down，若需要重新唤活该接口：
1、手工重启—先关闭再开启
2、自动启动----需要人配置，配置后若该接口在300s内没有收到BPDU了，那么将自动开启
sw2(config)#interface e0/0
sw2(config-if)#spanning-tree bpduguard enable bpduguard 保镖
在接入层连接用户的接口上，开启BPDU保护功能
被保护接口若接收到BPDU将错误关闭
sw2#show interfaces e0/0
Ethernet0/0 is down, line protocol is down (err-disabled)
若接口出现了错误关闭，可以查看导致原因
sw2#show interfaces status err-disabled
Port Name Status Reason
Et0/0 err-disabled bpduguard
针对BPDU保护出现的错误关闭，可以通过手工重启，或设置自动重启
sw2(config)#errdisable recovery cause bpduguard 当BPDU保护出现后的自动重启
sw2#show errdisable recovery 查看各种错误的原因状态
sw2(config)#errdisable recovery interval ? 默认300s收不到BPDU将自动重启
<30-86400> timer-interval(sec) 修改计时器，最小30s
全局配置：
在接入层接口上，开启所有接口的端口加速和所有接口的BPDU保护
sw2(config)#spanning-tree portfast bpduguard
全局开启后，还需要到上行链路上进行BPDU保护的关闭
sw2(config)#interface e0/0
sw2(config-if)#spanning-tree bpduguard disable 关闭单个接口的BPDU保护
sw2#show spanning-tree summary totals 查看各种全局协议的配置
[2]BPDU过滤
开启BPDU过滤后，若接入层接口收到BPDU信息，将仅丢弃BPDU数据帧，正常转发用户流量
sw2(config)#interface e0/0 接口开启或关闭
sw2(config-if)#spanning-tree bpdufilter ?
disable Disable BPDU filtering for this interface
enable Enable BPDU filtering for this interface
sw2(config)#spanning-tree portfast bpdufilter default 全局开启
注：全局开启后，需要在上行链路接口手工关闭
总结：保护和过滤出了对接口的处理方式不同，还存在一个区别保护是拒绝接收BPDU，但可以发送；过滤是收发均拒绝
[3]根网桥保护
若网络中增添了新的交换机，其BID最优；那么将抢占网络的根网桥，导致拓扑结构变化；
在接口开启根桥保活后，若交换机的接口接收到了更优BPDU时，将该接口阻塞；直到该接口不再收到更优BPDU才恢复；
sw2(config)#interface e0/0
sw2(config-if)#spanning-tree guard root 接口开启根网保护
开启根桥保护的接口，在接收到更优BPDU时，将阻塞；进入broken状态，显示与根不一致；
sw2#show spanning-tree interface ethernet 0/0 detail
Port 1 (Ethernet0/0) of VLAN0001 is broken (Root Inconsistent)
sw2#show spanning-tree
Et0/0 Desg BKN*100 128.1 Shr *ROOT_Inc
不一致接口在生成树列表中的显示
sw2#show spanning-tree inconsistentports 查看出现不一致的接口
Name Interface Inconsistency
VLAN0001 Ethernet0/0 Root Inconsistent
Number of inconsistent ports (segments) in the system : 1
总结：BPDU保护和过滤配置在所有的接入层连接PC接口；
Root 保护建议配置在新连接交换机的接口，来避免网络的重新收敛；
三、环路保护
单向链路故障—尤其在光纤网络，很可能出现可以接收但不能发送；一旦出现单向链路故障，网络及时存在STP，也依然可能出现环路
解决方法：
【1】UDLD --当一根网线出现单向链路故障时，直接关闭该接口
【2】LOOP GUARD ----开启后，仅针对BPDU包，识别为单向链路故障，先对该接口进行阻塞，然后自动恢复；
sw2(config)#interface e0/0
sw2(config-if)#spanning-tree guard loop 开启命令
总结：UDLD和loop gurad区别
1、UDLD被触发后，接口被err-disable；然后需要手工重启 或设置自动重启
Loop guard被触发后，自动阻塞然后恢复接口的
2、UDLD用于处理硬件的单向问题，loop guard被用于处理软件问题（接口拥塞，CPU过载）
建议两种技术均配置
集线器HUB----交换机：
1、无限延长传输距离（电压和电流随着距离会变小、失真，交换机可以把电流先变成二进制存起来，在变成二进制，这样电压和波形就会彻底还原，这样就实现了无限延长传输距离）
2、解决冲突（CSMA/CD带侦听检测的载波多路访问技术，交换机把电流变成二进制存储，这样就不会出现碰撞问题）
3、二层单播
原始的网关冗余：
PC安装win98以下操作系统：
PC在访问其他广播域用户时，发送ARP请求，之后路由器进行代理arp行为；
寻找到网关，当网关上行链路故障时，进行ICMP重定向，出现最佳的路径切换
若断开下行链路，PC在2小时后刷新ARP表，重新切换
不建议使用以上机制；win98以上操作系统，网关地址，填写本网段的直接广播地址
